R.O.G.シリーズフラグシップモデル Intel P67搭載モデルがASUSからついに登場!

MAXIMUS 4 EXTREME <REV3.0>

JAN/UPC:4937699433863
TEKWIND型番:ASU-MAXIMUS/4/EXTREME/REV3.0

LGA1155/P67チップセットモデルにR.O.G.シリーズフラグシップモデルが登場です。

Intelの最新CPU SandyBridgeに対応するP67チップセットとASUS R.O.G.シリーズの融合がLGA1155プラットホームにおける究極のオーバークロックを可能にします。

極限状態のCPUを安定して動作させるための電源設計にはP67シリーズから採用された最新VRM、Extreme Engine Digi+電源回路を採用。高速なスイッチング周波数により性能を引き出し、さらに応答性能が低くなりがちなスイッチング電源の短所をパラレル設計による克服しました。

さらにCPU近傍には超高性能デカップリングデバイス「プロードライザ」を初採用。CPUの安定動作へ強力に寄与します。USB3.0コントローラはNEC/ルネサス製USB3.0コントローラをDual搭載。さらにオンボードUSB3.0HUBを介してバックパネルに提供することでリアパネル側USBポートは全てUSB3.0対応を実現しました。

ネットワーク機能として信頼のIntel製チップをDual搭載。Teamingにも対応し同時利用で2Gb/s(アダプティブロードバランシングモードによる)に対応します。

拡張スロットもPCI ExpressスロットのためNF200を採用。豊富なレーン設計で3WAY-SLI/3WAY-CrossfireX利用時に威力を発揮します。

その他、R.O.G.シリーズの各種機能を満載。

液体窒素冷却に対応する「LN2_MODEスイッチ」、POSTの進行が一目でわかりオーバークロック時のボトルネックをあぶり出す7セグメントのDEBUG LED、POSTコード表を見なくても簡単に起動状況が把握できるワンラインデザインのQ-LED、BIOSチップを2つ搭載し、 万が一のバックアップに使えるBIOS Flashback with onboard switch button機能メモリを様々な動作タイミングで試行し相性問題を克服するGO Button(MemOK!)機能、 マザーボード付属のサーマルセンサ付きケーブル(3本)・全FANコネクタがファンコントロール対応でエアフローの設計を支援、オンボード電源・リセットスイッチ、PCI Expressスロット切り離しスイッチ、簡単CMOSクリアスイッチ、電圧プローブ用端子等々、様々な自作・オーバークロック支援機能でLGA1155プラットホームでの活用を支える新時代のフラグシップマザーボードです。

この製品を問い合わせる

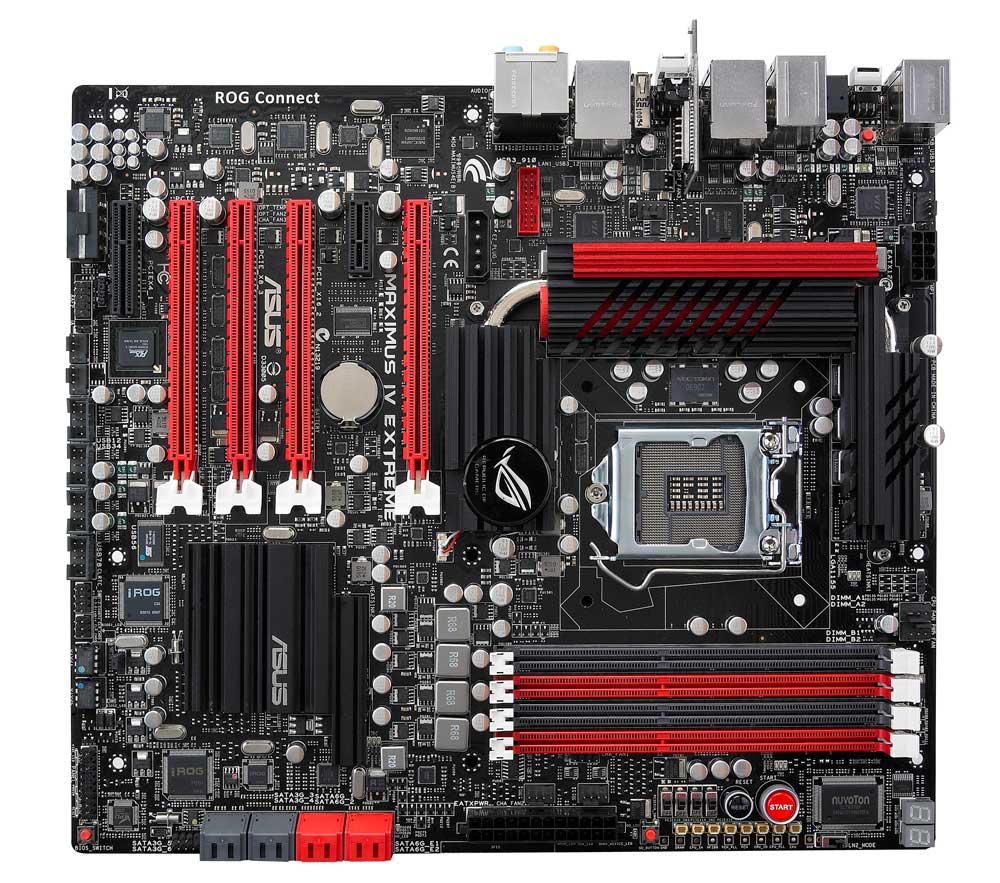

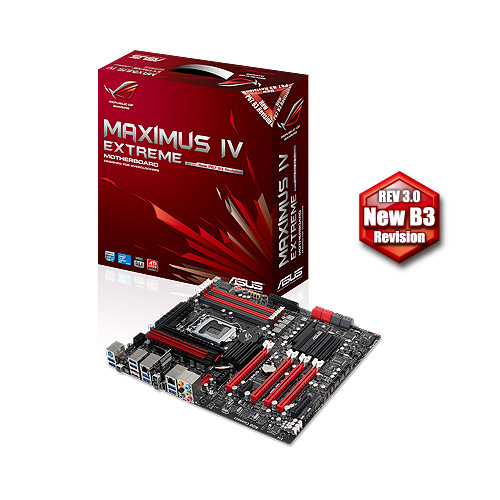

製品画像


スペック

CPU Intel Socket 1155 for Intel 2nd Generation
Core i7/i5/i3プロセッサ対応
Support Intel 32nm CPU
Intel Turbo Boost Technology 2.0サポート
* Intel Turbo Boost Technology 2.0はCPU側のサポートが必要です。
* 本製品の最新のCPU対応状況は対応一覧表をご確認下さい。
チップセット Intel P67 Express Chipset
メモリ 4 x DIMM DDR3-2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333MHz対応
最大32GBNon-ECC,Un-buffered MemoryDualChannelアクセスXMP(Intel Extreme Memory Profile)メモリ対応※最大メモリ容量はIntelの仕様に基づき個々のメモリモジュールが8GBもしくはそれ以上を搭載した場合のものです。現時点では市場に提供されていないため、今後のQVL(動作確認済リスト)での情報提供を予定しています。
※DDR3 2200/2000/1800 MHzメモリはデフォルトでDDR3 2133/1866/1600 MHzとして動作します
※メモリの対応状況についてはマニュアルおよびASUSの提供するメモリのQVLを参照下さい。
拡張スロット 4 x PCIe 2.0 x16 (single @x16, dual @x8, triple @x8, x16, x16 )
1 x PCIe 2.0 x4
1 x PCIe 2.0 x1
Multi-GPU Support Support NVIDIA 3-Way SLI / ATI CrossFireX Technology
Bluetooth Bluetooth Module Accessory Card
Bluetooth V2.0/V2.1+EDRRC Bluetooth On/Off Switch
ストレージ Intel P67 Express Chipset
2 xSATA 6.0 Gb/s ポート (赤)4 xSATA 3Gb/s ポート (グレー)AHCIサポートRAIDサポート(RAID 0,1,5,10)Marvell 9182 PCIe SATA6Gb/s controller
2 xSATA 6Gb/s ポート (赤)JMicron 362 controller
2 xExternal SATA 3Gb/s ポート at rear (SATA On-the-Go) ※OSの制限によりWindowsXP/VistaではRAIDか否かを問わず2TB以上の領域からは起動できません。その場合はデータ領域としてご利用下さい
LAN 2 x Intel Gigabit LAN
オーディオ機能 Realtek ALC889 8-Channel High Definition Audio CODEC
Blu-ray audio layer Content Protection ジャック検知機能、マルチストリーミング、フロントパネルジャックリタスキング機能Supports 1 x Optical S/PDIF out port at back I/O
USB Intel P67 Express Chipset
9 x USB 2.0/1.1 ポート(うち8ポートは内蔵ポート、1ポートはROG connect用専用ポートとして)1 x NEC USB3.0 Controller1 x NEC USB3.0 Controller
2 x USB 3.0/2.0 ポート(リアパネル)1 x NEC USB3.0 Controller with 2 x VIA SuperSpeed USB hub controllers:
6 x USB 3.0/2.0 ポート(リアパネル)2 x USB 3.0/2.0 ポート(フロントパネル用USB内蔵端子)
オーバークロック機能 ROG コネクタ
RC Bluetooth
ROG iDirect
USB BIOS Flashback
ROG Extreme Engine Digi+
8-phase CPU power 3-phase Memory power ML Cap on CPU only BIOS Flashback with onboard スイッチ ボタン
ProbeIt
Extreme Tweaker
iROG
Loadline Calibration
ROG OC Kit
LN2 Mode PCIe x16 Lane SwitchDebug LED Q_Reset EFI BIOS features
ROG BIOS Print GPU.DIMM Post CPU Socket Monitor Intelligent overclocking tools:
ASUS TurboV Evo O.C Profile オーバークロック保護機能
COP EX (Component Overheat Protection - EX)Voltiminder LEDASUS C.P.R.(CPU Parameter Recall)
ASUS独自機能 CPU Level Up
MemOK!
Onboard Switches: 電源 / Reset / Clr CMOS (at rear)
Q-ファン Plus
ASUS ファン Xpert
ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
ASUS Q-コネクタ
ASUS Q-Shield
ASUS Q-Slot
ASUS Q-DIMM
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ASUS MyLogo 2
背面端子 1 x PS/2 Keyboard/Mouse Combo port
2 x External SATA
2 x LAN(RJ45) port(s)
8 x USB 3.0/2.0
1 x USB 2.0/1.1 (ROGコネクタ専用ポートとして)
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
1 x CMOSクリアスイッチ
1 x ROG コネクタ On/Off スイッチ
1 x RC Bluetooth スイッチ
内蔵端子 1 x フロントパネル用USB 3.0/2.0コネクタ(赤)/2デバイスまでサポート
4 x USB 2.0/1.1 コネクタ/8デバイスまでサポート
4 x SATA 6.0Gb/s コネクタ (赤)
4 x SATA 3.0Gb/s コネクタ (グレー)
1 x CPU ファンコネクタ
3 x Chassis ファンコネクタ
1 x 電源ファンコネクタ
3 x Optional ファンコネクタ
1 x オンボード電源 スイッチ
1 x オンボードリセット スイッチ
1 x S/PDIF Out コネクタ
1 x 24-pin ATX 電源 コネクタ
1 x 8-pin ATX 12V 電源 コネクタ
1 x フロント パネル オーディオ コネクタ
1 x System パネル コネクタ
7 x ProbeIt測定用端子
3 x 付属サーマルセンサケーブル用コネクタ
1 x CMOSクリア用ジャンパヘッダ
2 x EZ Plug コネクタ (4-pin Molex 電源 コネクタ)
1 x RC Bluetooth header
1 x LN2 Mode スイッチ
1 x Q_Reset スイッチ
1 x Go ボタン
1 x BIOS スイッチ button
1 x ROG light コネクタ
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
付属品 ユーザーマニュアル
1 x 2-port USB2.0ブラケット
1 x I/O Shield(ガスケット仕様)
4 x SATA2(3.0Gb/s)ケーブル(2本入りパックx2)
4 x SATA3(6.0Gb/s)ケーブル(2本入りパックx2)
1 x Q-Connecor Kit (2-in-1)
1 x ROGコネクタケーブル
1 x ProbeIt ケーブルセット
3 x ThermalSensorケーブル(3本入りパックx1)
1 x 3-Way SLI bridge基板
1 x SLI ケーブル
1 x Crossfire ケーブル
1 x ケーブル結束タイパック
1 x ROGテーマLabel
1 x 12-in-1 ROG ケーブルラベル(1シート)
1 x RC Bluetoothモジュールカード
1 x ROG exclusive機能ガイド
サポートディスク SupportDVD(ドライバ・ユーティリティディスク)
ASUS AI Suite II
ROG CPU-Z
Kaspersky Anti-Virus(1年間ライセンス付き)
3DMark Vantage
フォームファクター
サイズ
Extended ATX Form Factor
12 inch x 10.6 inch ( 30.5 cm x 26.9 cm )
