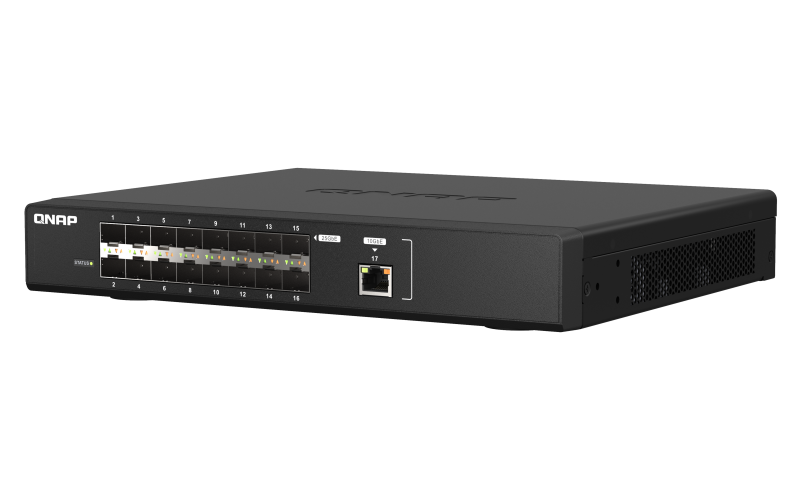

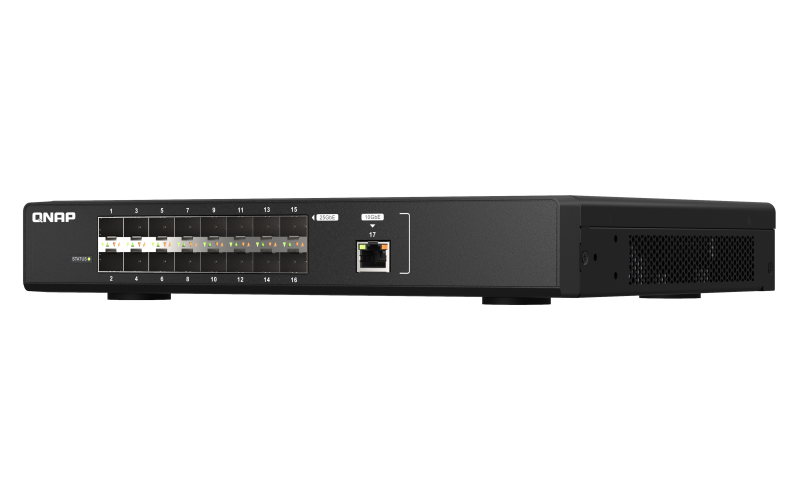

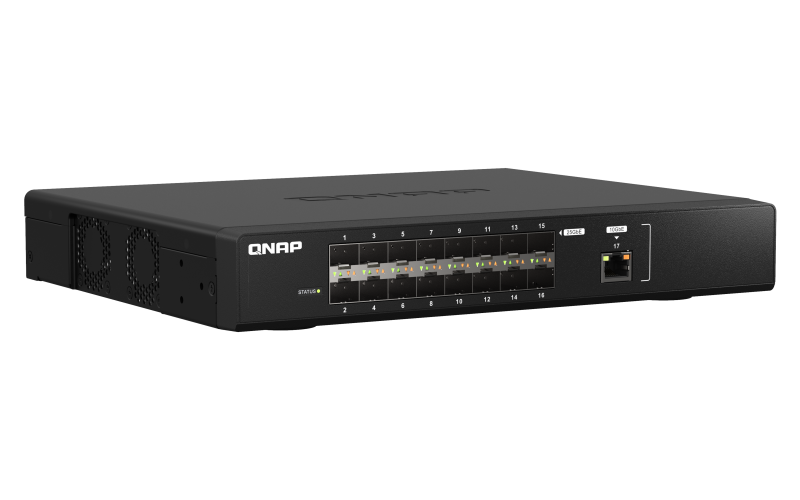

QSW-M5216-1T - 16ポート 25GbE SFP28 ファイバーマネージドスイッチ

QSW-M5216-1T

バックボーンネットワーク用の10GbE接続を備えた超高速25GbEファイバーマネージドスイッチ

メーカー型番
QSW-M5216-1T
TEKWIND型番
QNA-QSW-M5216-1T
JAN/UPC
0885022021338
QSW-M5216-1Tの主な特長
QSW-M5216-1Tは、1つの10GbENBASE-Tポートを備えた16ポート25GbESFP28ファイバーマネージドスイッチです。 QSW-M5216-1Tは、ユーザーフレンドリーなWebユーザーインターフェイスを介してレイヤー2スイッチングとネットワーク管理をサポートし、IT以外の専門家でも使用できるエントリーレベルのネットワーク管理ソリューションを提供します。 QSW-M5216-1Tは、超高速の25GbE速度と820Gbpsのバックボーンスイッチング容量を提供し、サーバールーム内の25GサーバーおよびNASにアップリンクするコアスイッチとして、または25G / 10Gスイッチに接続して高速ストレージやビデオを高速化するコアスイッチとして機能します。編集、仮想化、およびAIアプリケーション。 QSW-M5216-1Tは、手頃な価格で高い互換性を実現する柔軟なネットワークインターフェイスを提供し、既存のネットワークインフラストラクチャに統合することで、中小企業が超高速バックボーンネットワークに迅速にアップグレードできるようにします。

25GbE ファイバー

QSW-M5216-1Tは16個の25GbE SFP28ファイバーポートを装備しており、サーバールームアップリンク用の820Gbps基幹スイッチング性能を備えます。

10GbE接続性能

QSW-M5216-1Tは、1つの10GbE NBASE-Tポートを装備しており、ハイブリッド高速ネットワーク展開に対応します。

ユーザーフレンドリーな管理インターフェース

ユーザーフレンドリーなWeb UIを採用したQNAPスイッチシステム(QSS)は、概要ダッシュボード、ポート管理、設定ガイドを搭載しており、ネットワークの中央管理がより直観的で簡単になります。

Layer 2 ネットワーク

QSW-M5216-1Tは、Layer 2管理機能(LACP、VLAN、ACL、LLDPなど)を備え、ユーザーはネットワークの帯域幅を効率的に制御することで、セキュリティーを強化できます。

RSTPプロトコル

QSW-M5216-1TはRapid Spanning Treeプロトコル (RSTP)に対応します。拡張、冗長性、ループ回避に対応する中小規模のネットワークが容易かつ効率的に展開できます。

省電力

IEEE 802.3az Energy Efficientイーサネット、全二重モードでのIEEE802.3xフロー制御に準拠するQSW-M5216-1Tは、不均衡な帯域幅からのパケット損失を回避し、低速または非動作の接続からの電源消費を低減させます。

超高速 25GbE へのアップグレードが簡単に!

10GbEは高速ネットワーク転送が可能な安定した基盤ですが、超高速 25GbEは、コスト面でさらなる利点を有し、データ演算アプリケーションのニーズに応えるSMBサーバールームとの互換性を有しています。

高速ストレージおよびAIアプリケーション

25GbE は、高速ストレージ、仮想化、AIアプリケーションでの帯域幅のニーズに応えます。

高い互換性

25GbE SFP28は、10GbE SFP+/1GbE SFPと下位互換性を有し、Breakout DAC経由で50GbE/100GbEに接続可能で、既存のネットワークインフラストラクチャーに容易に適用可能です。

高いコスト効率

25GbEは10GbEより2.5倍高速でありながら、コストは2倍まで増えず、基幹ネットワークのアップグレードに最適です。

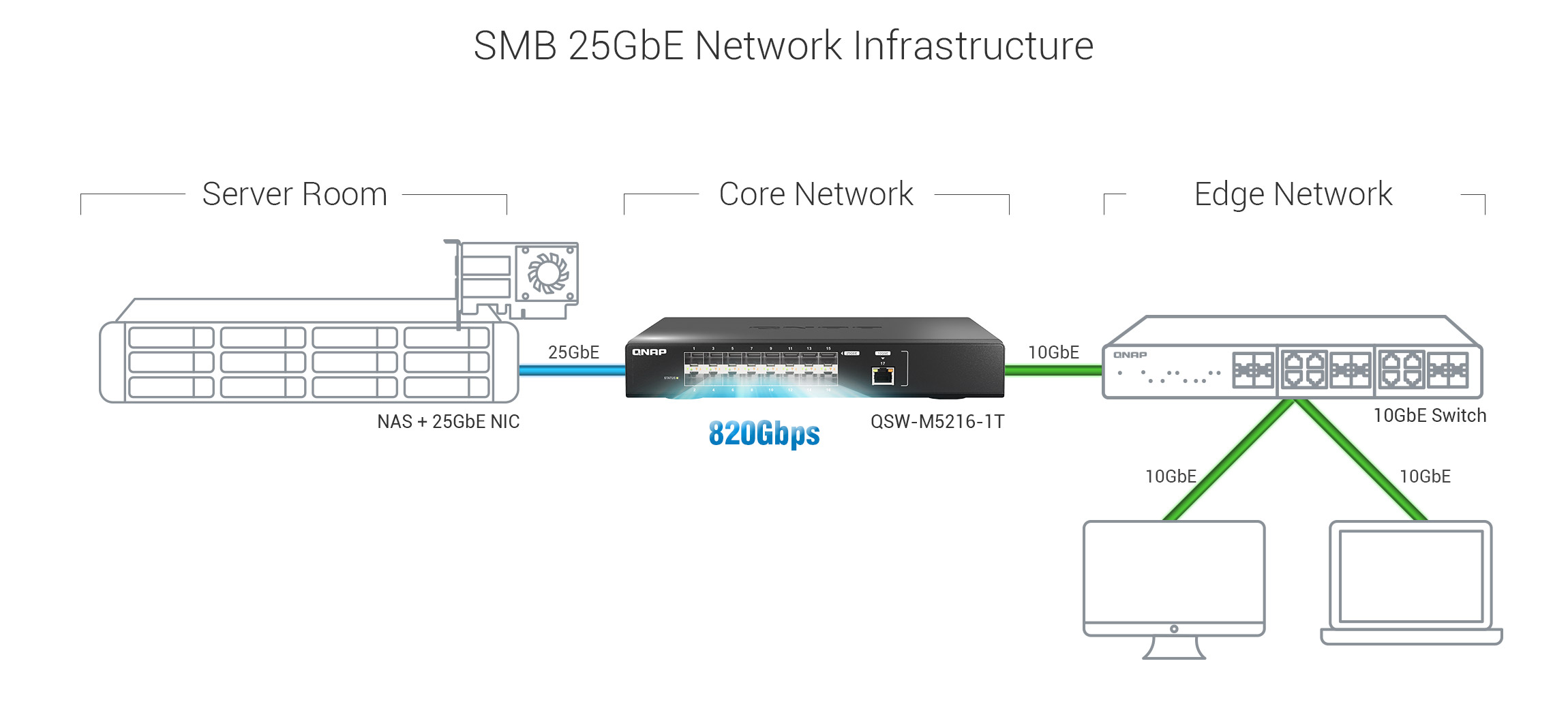

820Gbps高速スイッチング性能で基幹ネットワークに対応

QSW-M5216-1Tは16個の25GbE SFP28ファイバーポートを装備しており、820Gbps基幹スイッチング性能を備え、各ポートの性能を最大限引き出します。QSW-M5216-1Tサーバールーム内の25G/40G/100GサーバーおよびNASへのアップリンクを提供するコアスイッチとして、また25G/10Gエッジファイバースイッチに接続するのに使用できます。

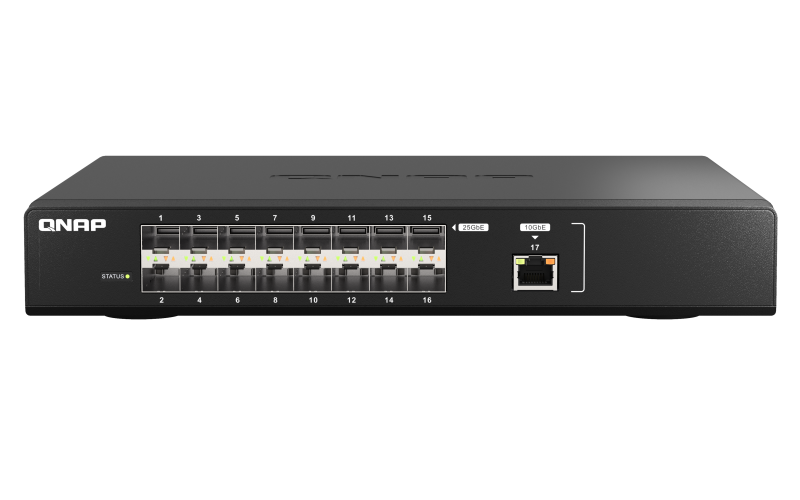

複数の25GbE、10GbEポートによるフレキシブルな展開

16個の25GbE SFP28ファイバーポートに加え、QSW-M5216-1Tは1つの10GBASE-Tポートを備え、ハイブリッド高速ネットワークが構築できます。当製品の25GbE SFP28インタフェースは10GbE SFP+/1GbE SFPと下位互換性があり、10GbE RJ45は5つの速度 (10G / 5G / 2.5G / 1G / 100M) に対応するNBASE-T規格と互換性があります。

25GbE SFP28 Fiber

SFP28 DAC(Direct Attach Copper)またはトランシーバーを使用して、ファイバー・インターフェースを備えたNASやネットワークカード、スイッチに接続できます。

10GbE RJ45

既存の6aケーブルで、10GbE NASまたは10GbEスイッチに接続します。

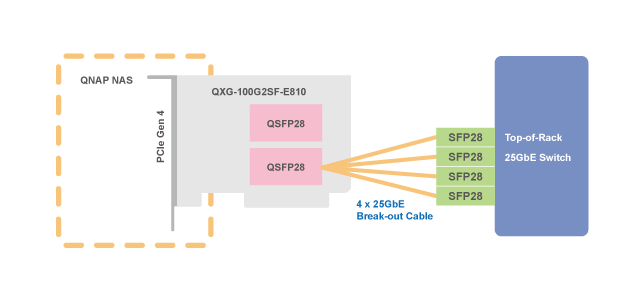

NASおよび100GbEネットワーク拡張カードを併用して、高性能、低遅延コンピューティングを実現します。

QSFP28 ~ (4) SFP28ケーブルを使って、QSW-M5216-1Tの4つの25GbEポートを、QXG-100G2SF-E810 デュアルポート100GbEネットワーク拡張カードを装備したNASに容易に接続できます。また、2本のQSFP28~(4) SFP28ケーブルを使って、QXG-100G2SF-E810の100GbEポートからスイッチの4つの 25GbEポートに接続できます。QSFP28 ~(4) SFP28接続グループをメインルートとし、他方をバックアップルートとして設定します。

*ブレークアウトケーブルは、QXG-100G2SF-E810の下側の100GbEポートに接続する必要があります。

QSS:直感的なネットワーク管理ソフトウェア

QNAPスイッチシステム(QSS)は、付加価値の高い機能を搭載した使いやすいWeb GUIを特長としており、ネットワークの設定や管理を簡素化しています。

洗練されたデザイン

一目でわかる主要機能、フラットなコントロール層、ワンクリックログインを活用して、設定や管理を簡素化しましょう。

GUI

オンスクリーン表示は物理ポートと一致しており、使いやすいです。

付加価値

設定ガイド、ステータスチャート参照、オンラインファームウェア更新により、学習コストと管理コストが大幅に削減されます。

QSS:わかりやすい設定ガイド

QSSは、Layer2ネットワーク制御に役立つ概要ダッシュボード、ボード管理、設定ガイドの機能を提供します。

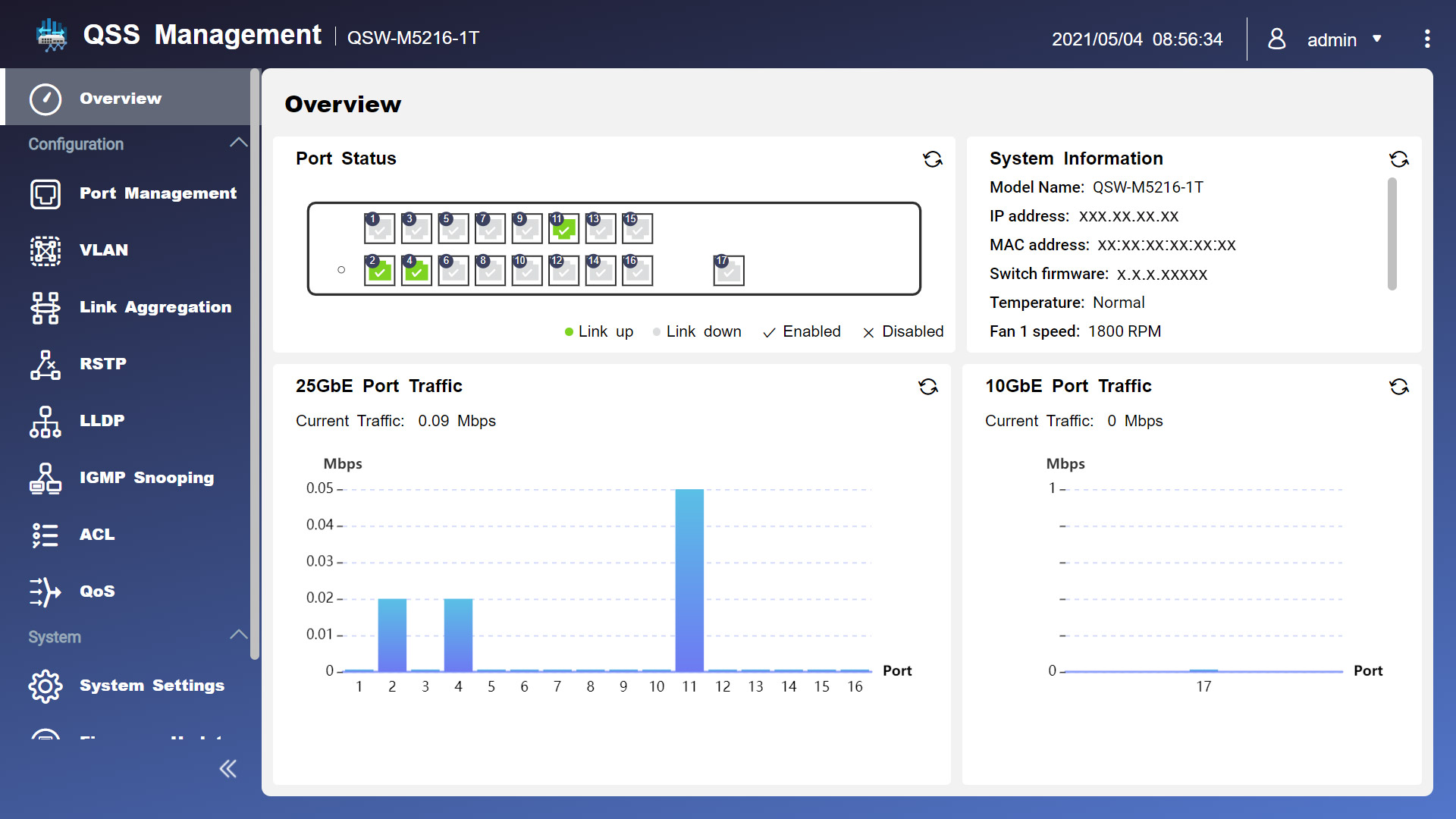

概要ダッシュボード

リアルタイムのシステム情報、ポート接続状況、ポートトラフィックを表示します。

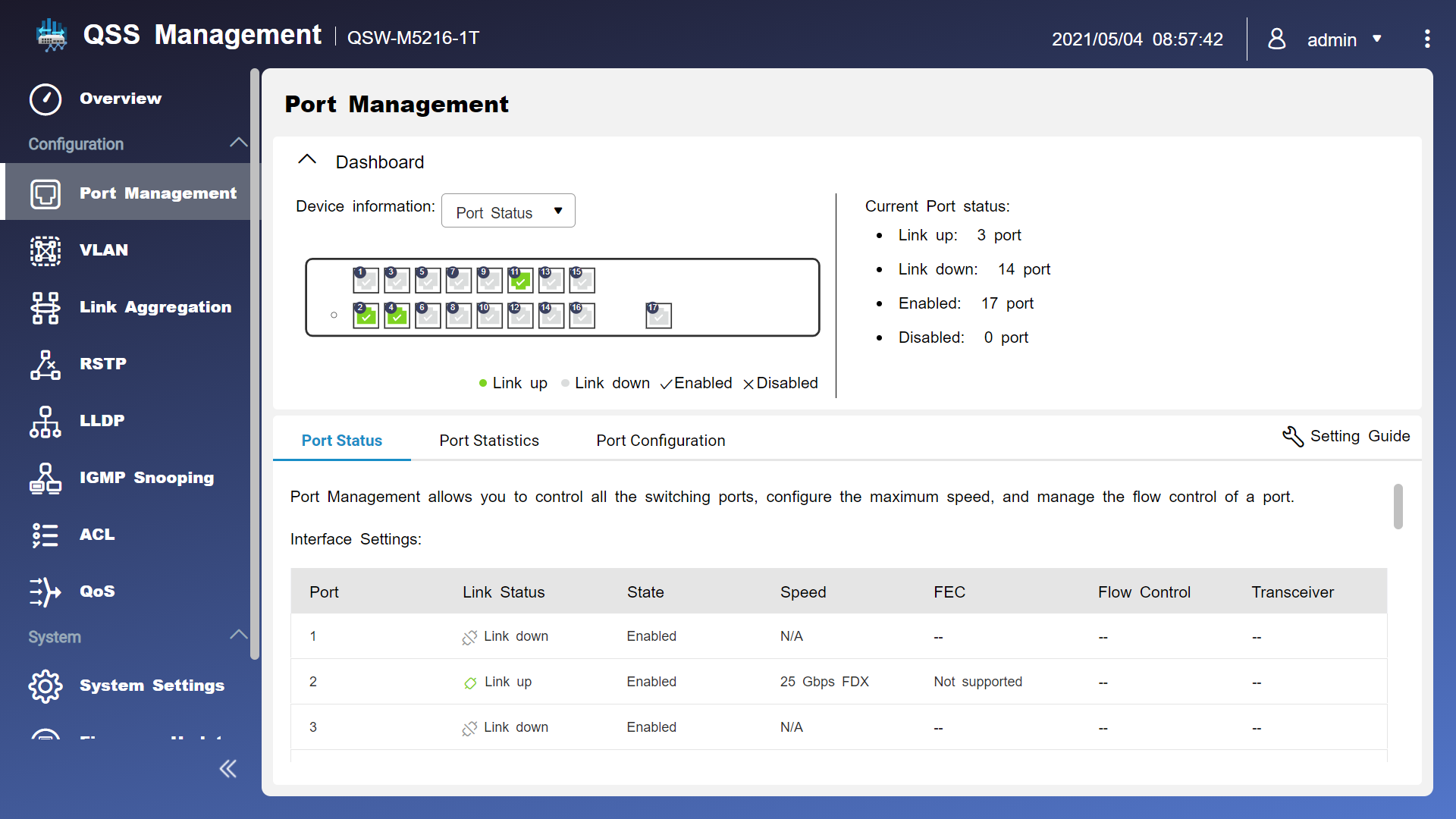

ポート管理

ポートの状態、ポートごとのパケット統計情報を表示し、ポート速度を設定します。

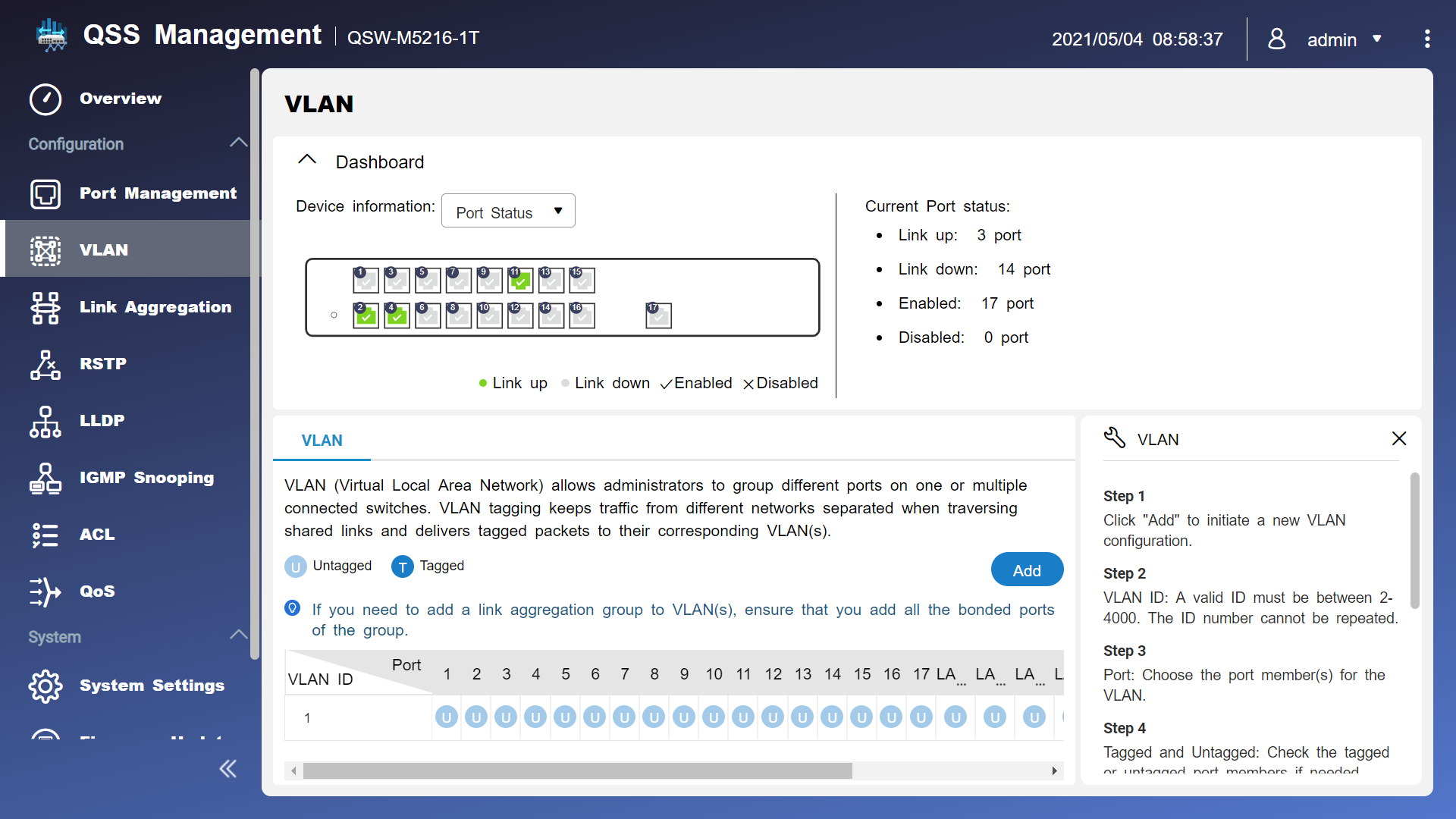

設定ガイド

手引きと手順ガイドを見れば、ネットワークの設定方法がすぐにわかります。

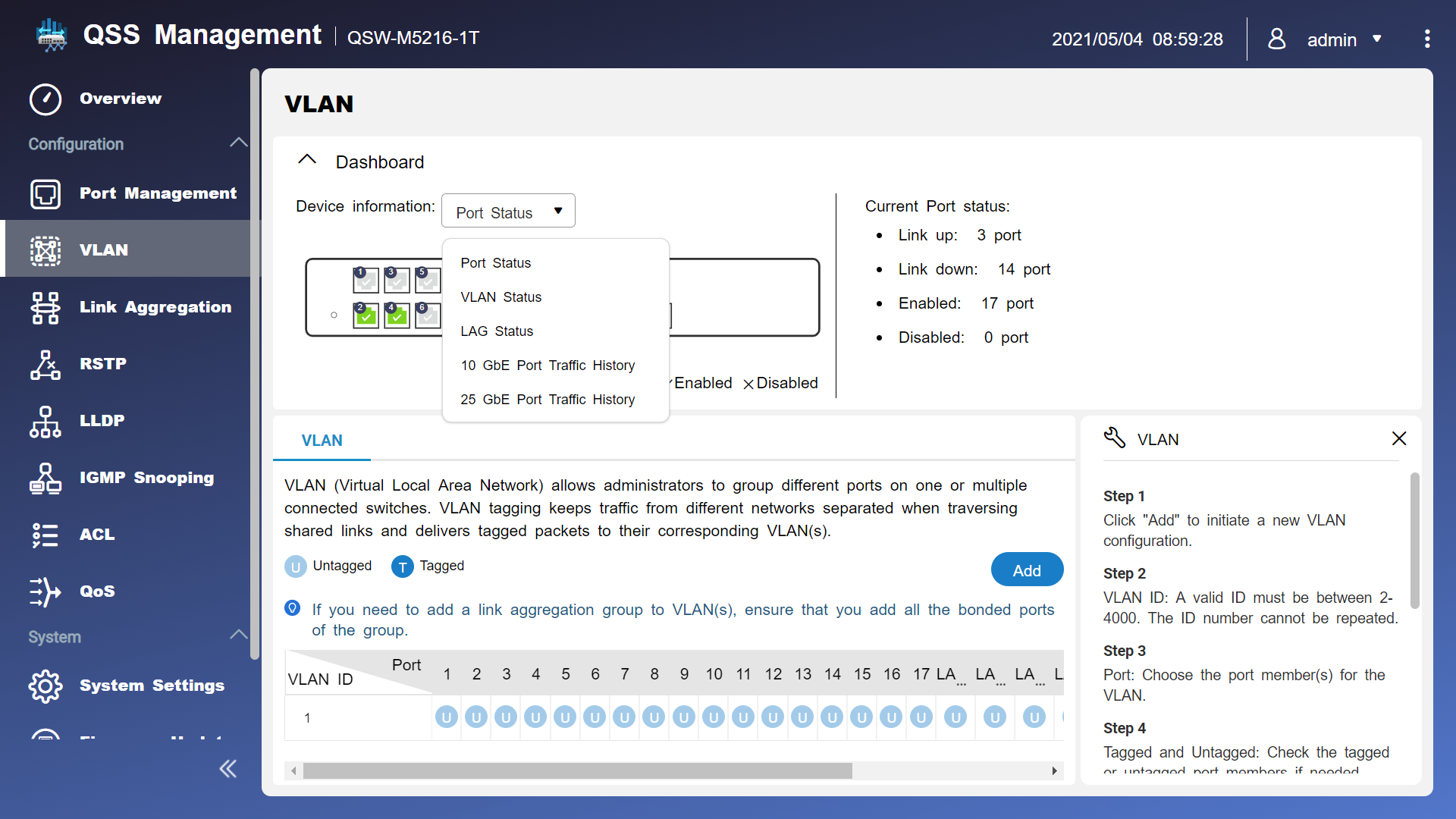

独自のステータスチャート参照

設定中に4つの主なステータスチャートが参照可能で、異なる設定ページへの切替は不要です。

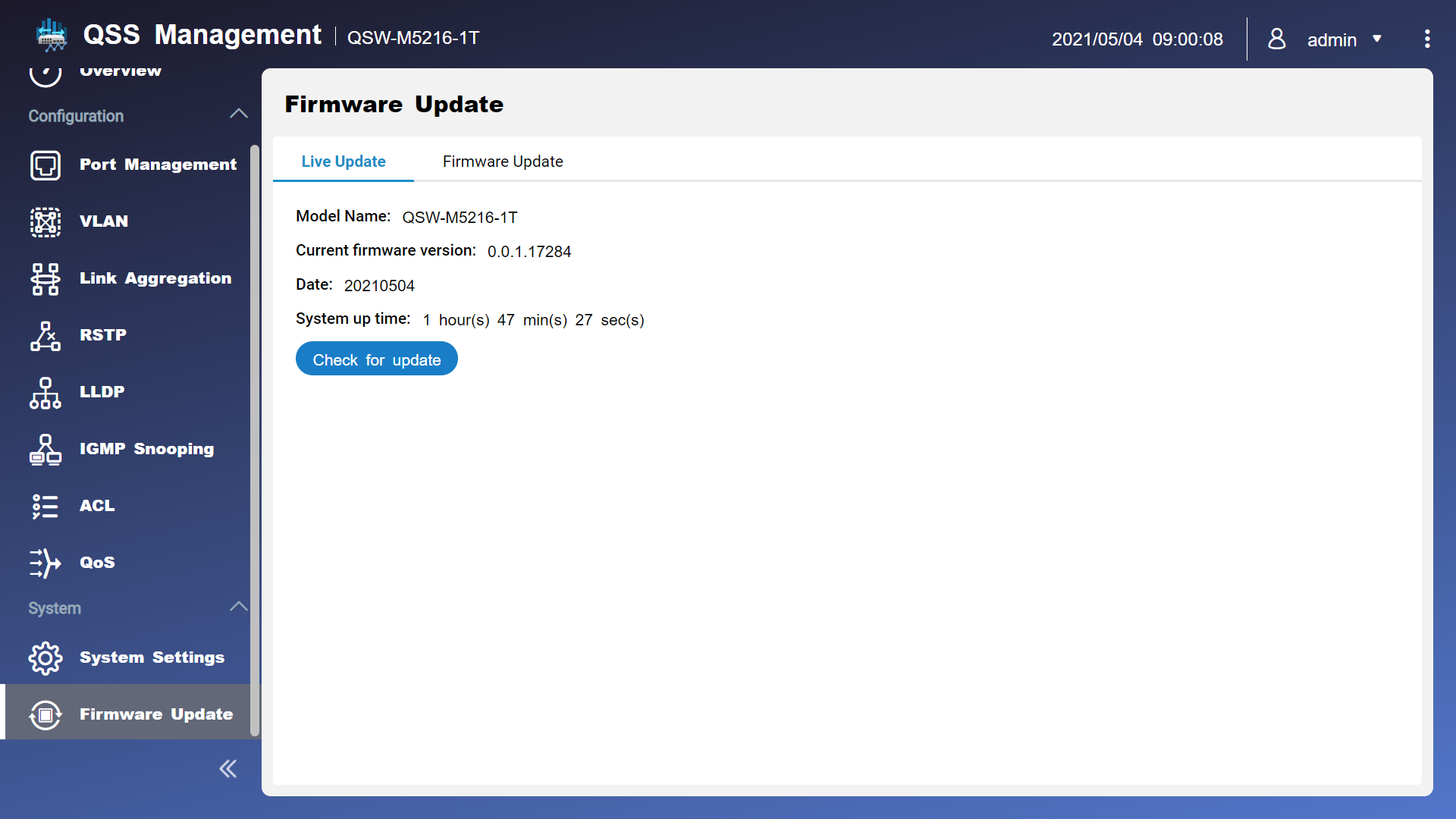

オンラインファームウェアのバージョンと更新

ワンクリックでファームウェアをアップデートすることで、QSW-M5216-1Tを安全な状態に保ちます。

帯域幅とパケットを管理してネットワークパフォーマンスを最適化

QSW-M5216-1Tは、帯域幅およびパケットコントロール機能 (LACP、VLAN、QoS、IGMPスヌーピングなど)を提供し、IPグルーピングおよび帯域幅管理機能を通してネットワーク性能を向上させます。

LACP VLAN QoS IGMPスヌーピング
リンクアグリゲーション(LAG)は、複数のネットワーク接続を組み合わせることで、処理能力を高め、接続の失敗から保護します。 仮想ネットワーク(VLAN)は、さまざまなネットワークのデバイスをグループ化し、単独のネットワークに組み合わせることができます。 QoS (Quality of Service)は、帯域幅利用率を優先し、ネットワークリソースの割り当てを最適化できます。 IGMP Snoopingは、帯域幅損失を最小化し、ネットワーク情報漏洩を防止します。

強力なセキュリティーとシステム機能

QSW-M5216-1Tは、強力なセキュリティーおよびシステム機能 (ACL、LLDP、RSTP、フロー制御を含む)を備えており、アクセスコントロール、トラブルシューティング、ループ回避、パケット損失回避を利用して、ネットワークの信頼性を強化できます。

ACL LLDP RSTP フロー制御
- アクセスコントロール
- セキュリティーシステム
- デバイス開示
- トラブルシューティング
- ループ回避
- バックアップパス
- 速度の均衡化
- 渋滞の回避

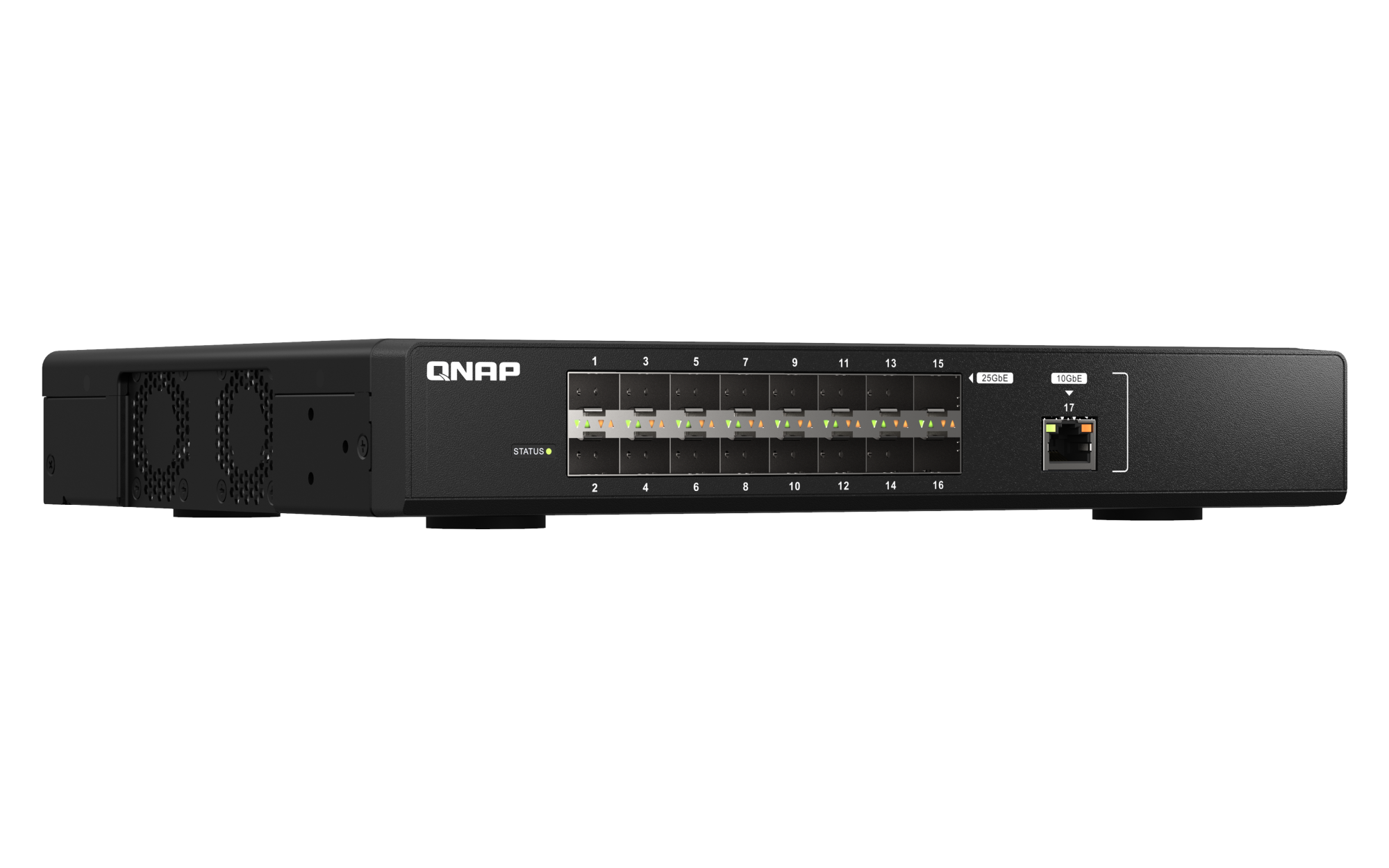

ほぼ無音で省エネ

高性能冷却システムを備えたQSW-M5216-1Tは、バックグラウンドノイズ干渉のない、高速ネットワーク性能を実現します。IEEE 802.3az(EEE)サポートにより、パフォーマンスや機能を損なうことなく、電源消費を抑えることができます。リンク速度および動作を動的に検出・調節することで、QSW-M5216-1Tは、最大50%の電力を節約し、運営コストを最小限に抑えます。

製品仕様

基本仕様

管理タイプ
Web管理
ポートの数
17
25GbE SFP28
16
10GbE BASE-T(RJ45)
1

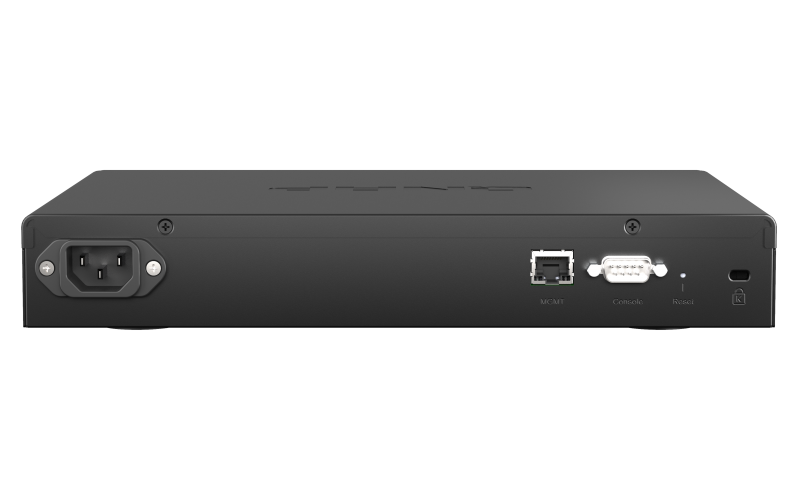

管理ポート
x 1GbE RJ45
電源の説明
内部電源ユニット
最大。消費電力
80W
入力電力タイプ
交流
入力電圧範囲
100-240VAC、50/60 Hz
MACアドレステーブル
32K
ノンブロッキングスループットの合計
410Gbps
スイッチング容量
820Gbps
管理インターフェース
ウェブ
コンソール
RS232
Energy Efficient Ethernet(IEEE 802.3azの苦情)
はい
ファン
はい
サポートされている標準
IEEE802.3イーサネット,IEEE 802.3u 100BASE-T, IEEE 802.3ab 1000BASE-T, IEEE 802.3bz 2.5G / 5GBase-T,IEEE 802.3an 10G BASE-T, IEEE 802.3z 1000BASE-SX / LX, IEEE 802.3ae10Gファイバー,IEEE802.3x全二重フロー制御,IEEE 802.3by25ギガビットイーサネット,IEEE 802.1QVLANタギング,IEEE 802.1w RSTP,IEEE 802.3ad LACP, IEEE 802.1AB LLDP, IEEE802.3azエネルギー効率の高いイーサネット,IEEE802.1pサービスクラス
フォームファクター
ラックマウント
LEDインジケーター
ポートごと:速度/リンク/アクティビティシステムごと:電源/ステータス
ボタン
リセットボタン
寸法(HxWxD)
43.5 x 285 x 237.7 mm
重量(正味)
2.15 kg
重量(グロス)
2.85 kg
作動温度
0°Cから40°C(32°Fから104°F)
相対湿度
5〜95%結露なし
認定
CE、FCC、VCCI、BSMI
電磁両立性
クラスA
ジャンボフレーム
9K
パッケージ
QSW-M5216-1T、電源コード、ラックマウントキット、ゴム足、クイックインストールガイド(QIG)
システムのパフォーマンスと安定性を維持するには、QNAPメモリモジュールのみを使用してください。複数のメモリスロットを備えたNASデバイスの場合は、同じ仕様のQNAPモジュールを使用します。
警告
サポートされていないモジュールを使用すると、パフォーマンスが低下したり、エラーが発生したり、オペレーティングシステムが起動しなくなったりする可能性があります。 *サウンドレベルテスト
環境
ISO7779を参照してください。ロードされたHDDの最大数。傍観者の位置;稼働中のNASの前の1メートルからの平均データ。商品画像は説明のみを目的としており、実際の商品とは異なる場合があります。モニターの違いにより、商品の色もサイトに表示されているものと異なる場合があります。デザインおよび仕様は、予告なしに変更される場合があります。

パッケージサイズ

幅(W)
38.4cm
奥行(D)
28.2cm
高さ(H)
7.8cm
重量
2.85kg

本体サイズ

幅(W)
28.5cm
奥行(D)
23.77cm
高さ(H)
4.35cm

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
