製品の概要

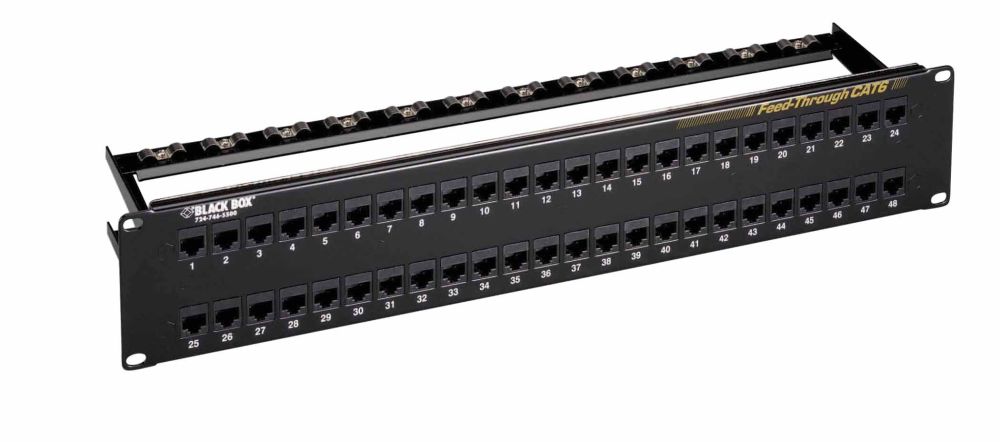

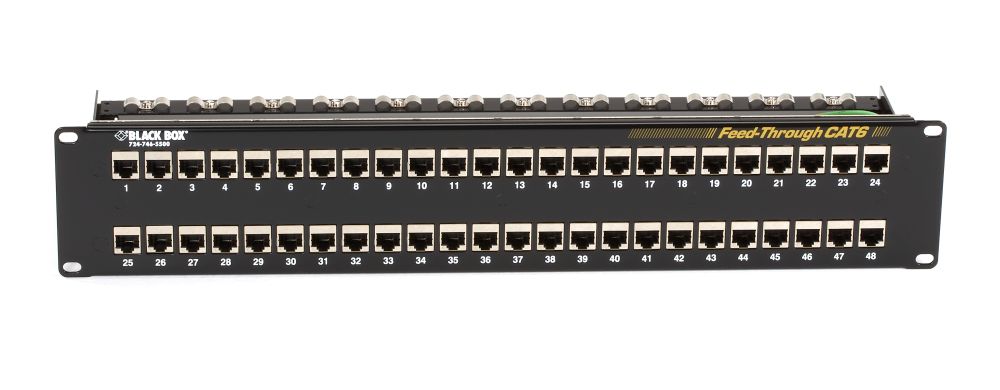

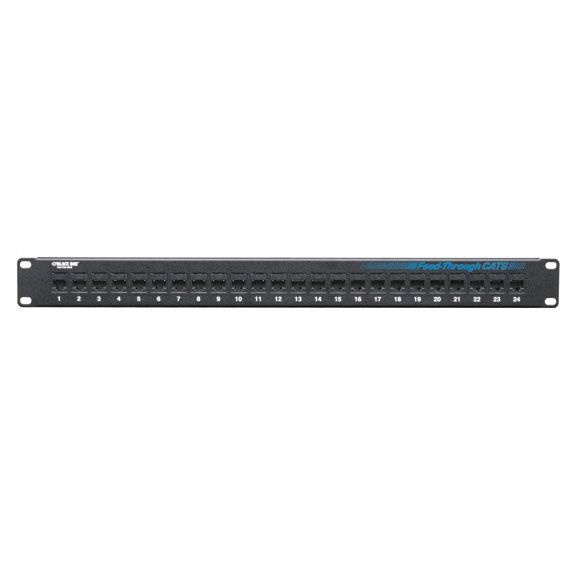

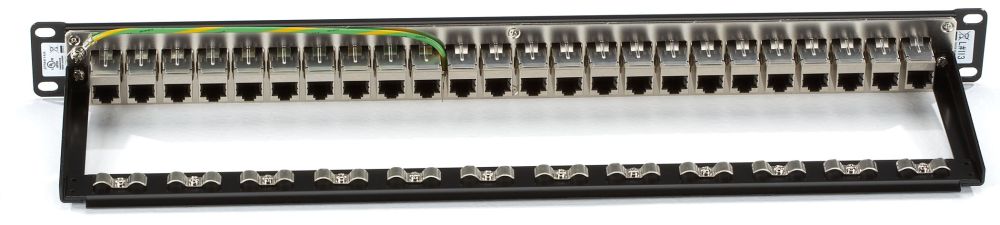

前面・背面の両側にRJ-45ポートを備えた、CAT6対応のラック用 中継型（フィードスルー型）パッチパネル
Black Box の CAT6 中継型パッチパネルは、ポートに芯線を圧接する作業が不要で、前面・背面のRJ-45ポートにパッチケーブルを接続するだけで使用できます。配線の追加や変更がしやすく、ラック内の配線を整理できます。
ScTP（シールド付き）とUTP（シールドなし）、24ポートと48ポートがあり、全4モデルから設置環境に合わせて選べます。メーカーは、最大1ギガビットの音声・データ伝送向けとしています。19インチラックや通信キャビネットに取り付けられます。
主な特長
圧接加工不要のフィードスルー構造
ポートに芯線を打ち込む作業が不要です。前面・背面のRJ-45ポートにパッチケーブルを接続するだけなので、接続先の変更もケーブルの差し替えで行えます。
CAT6規格に対応
Category 6の性能要件を満たすパッチパネルです。CAT6のケーブルや接続機器と組み合わせた配線環境に導入できます。
ScTP／UTPを選択可能
シールド付きRJ-45ポートのScTPと、シールドなしのUTPをラインアップ。使用するケーブルや配線環境に合わせて選べます。
24ポート／48ポートを用意
前面・背面にそれぞれ24または48ポートを搭載。接続する回線数に合わせて、ポート数を選べます。
19インチラックへの設置に対応
標準的な19インチラックや通信キャビネットに取り付けられます。24ポートモデルは1U、48ポートモデルは2Uのサイズです。

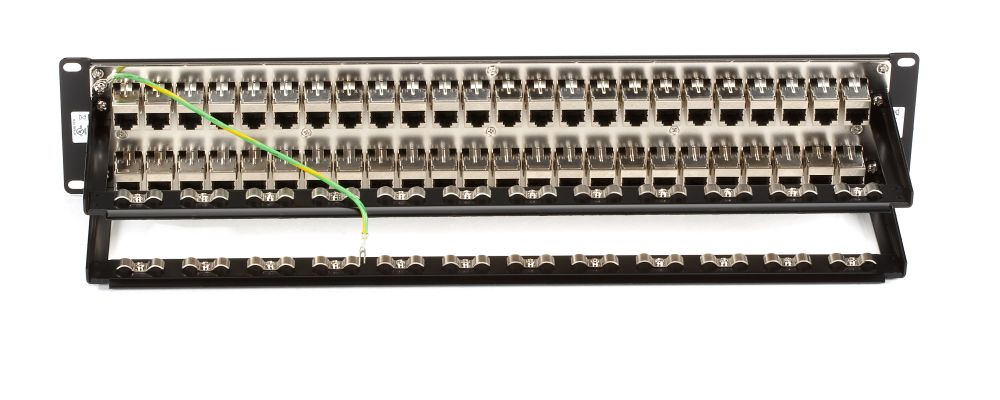

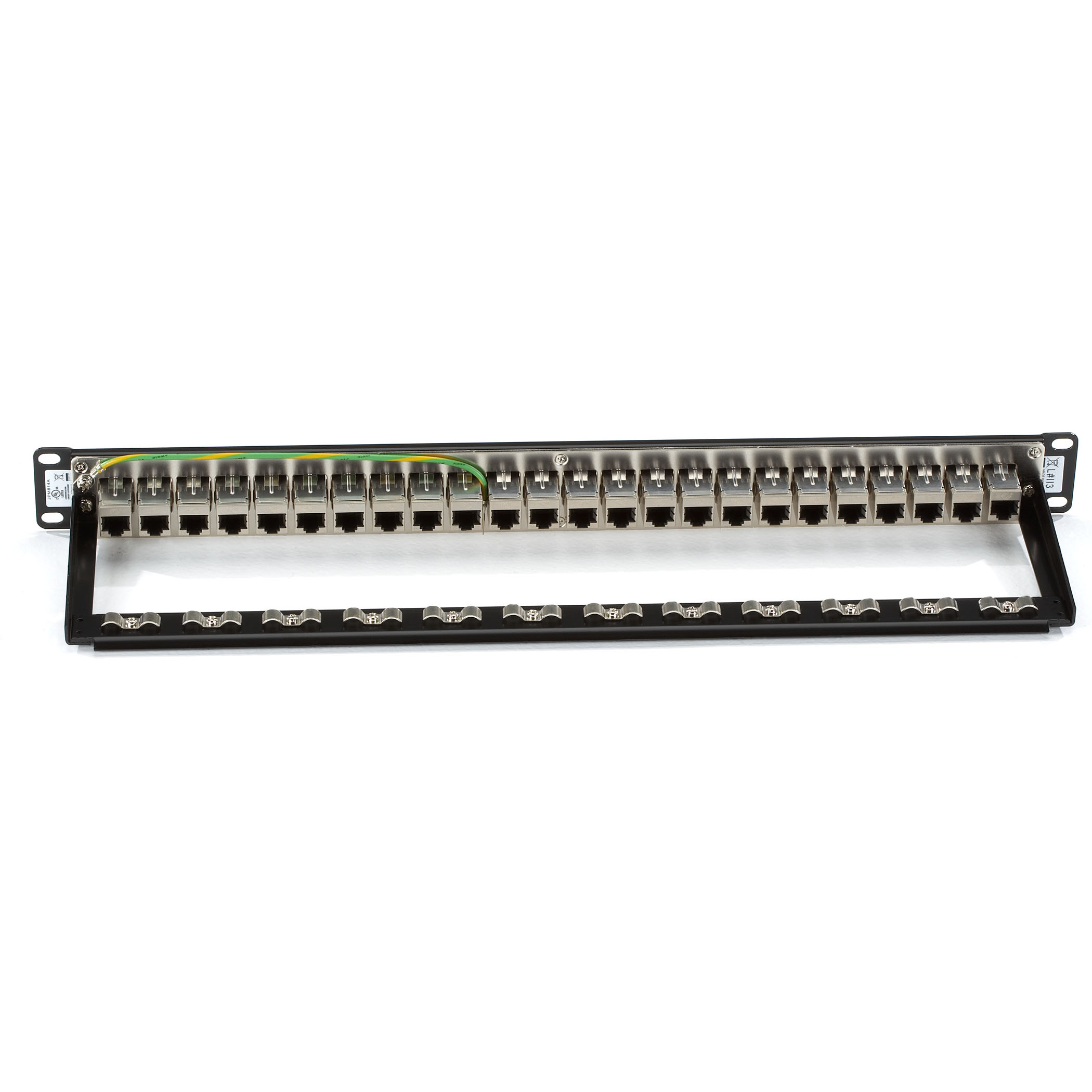

ケーブルマネジメントバー付属
パネル背面に接続したケーブルを支えるケーブルマネジメントバーが付属し、ラック内の配線を整然と保ちやすくなります。
製品ラインアップ
シールド方式とポート数の組み合わせから、全4モデルの型番を確認できます。
| シールド方式 | ポート数 | ラックサイズ | メーカー型番 |
|---|---|---|---|

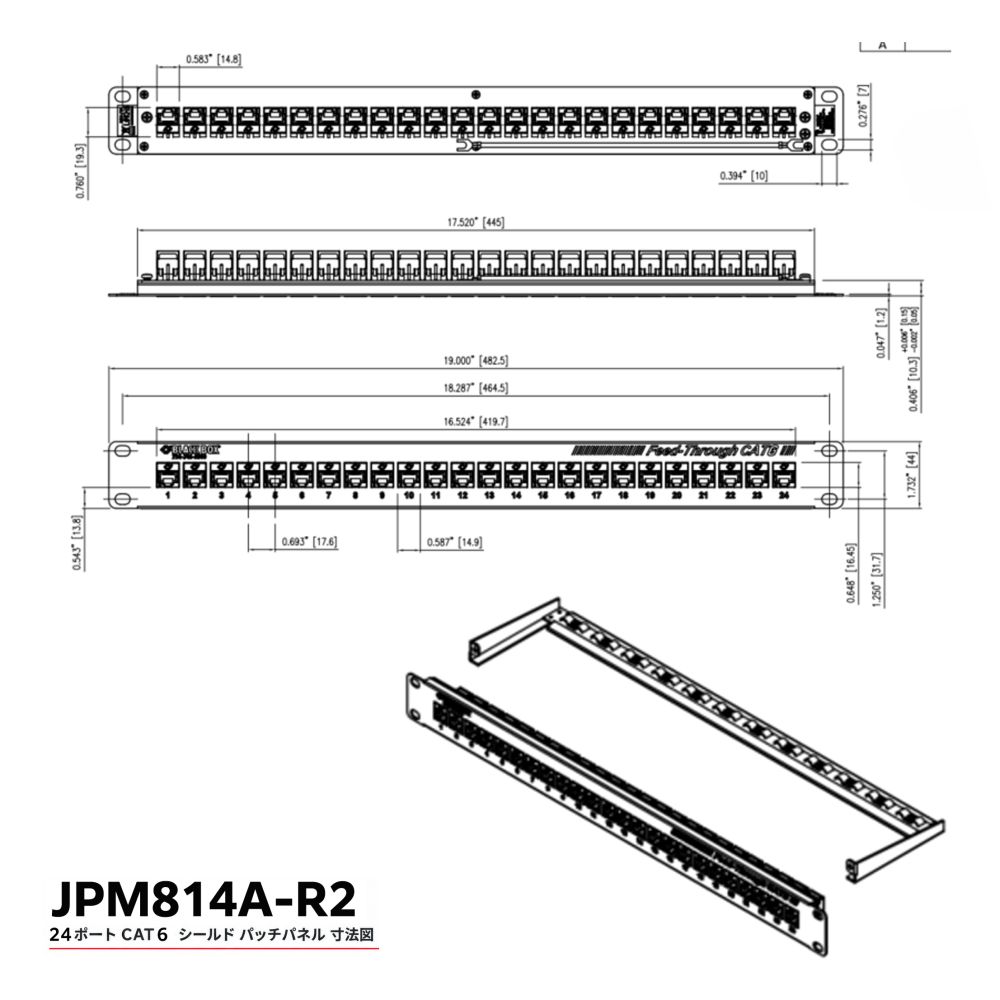

| ScTP | 24 | 1U | JPM814A |

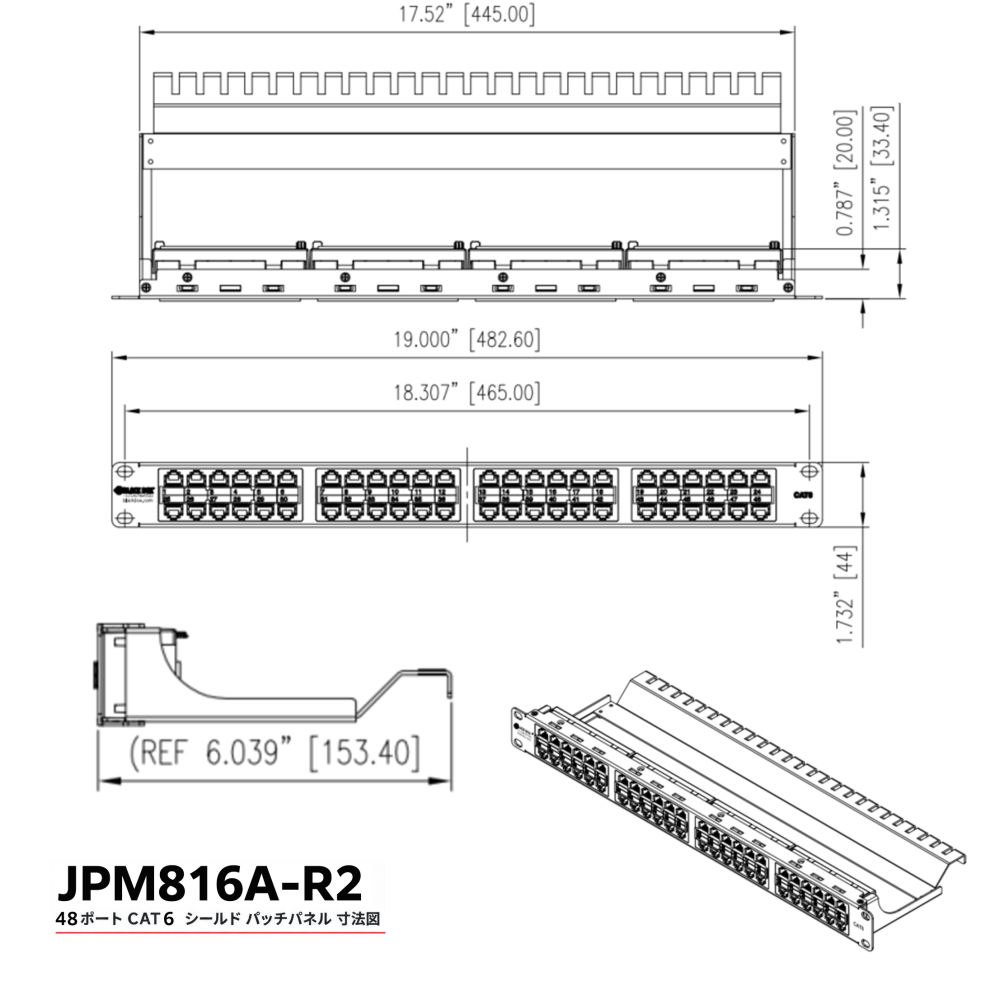

| ScTP | 48 | 2U | JPM816A |

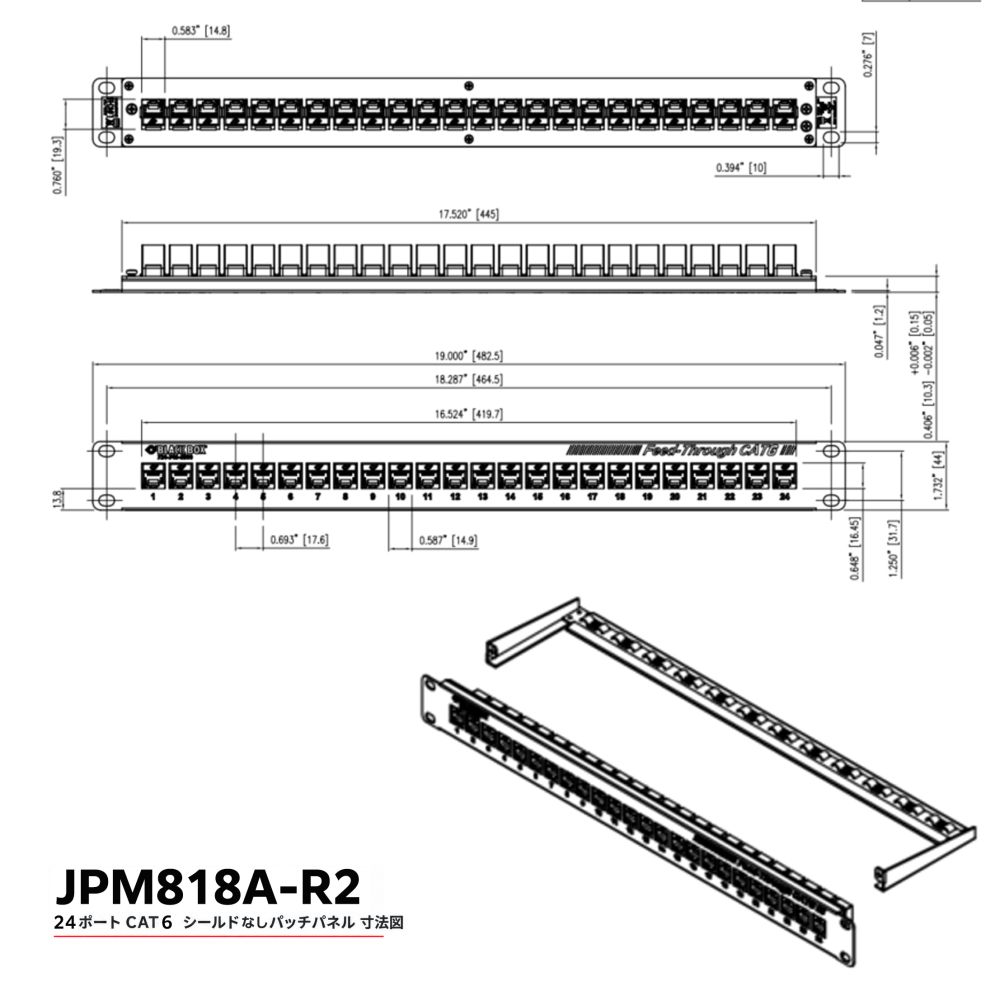

| UTP | 24 | 1U | JPM818A |

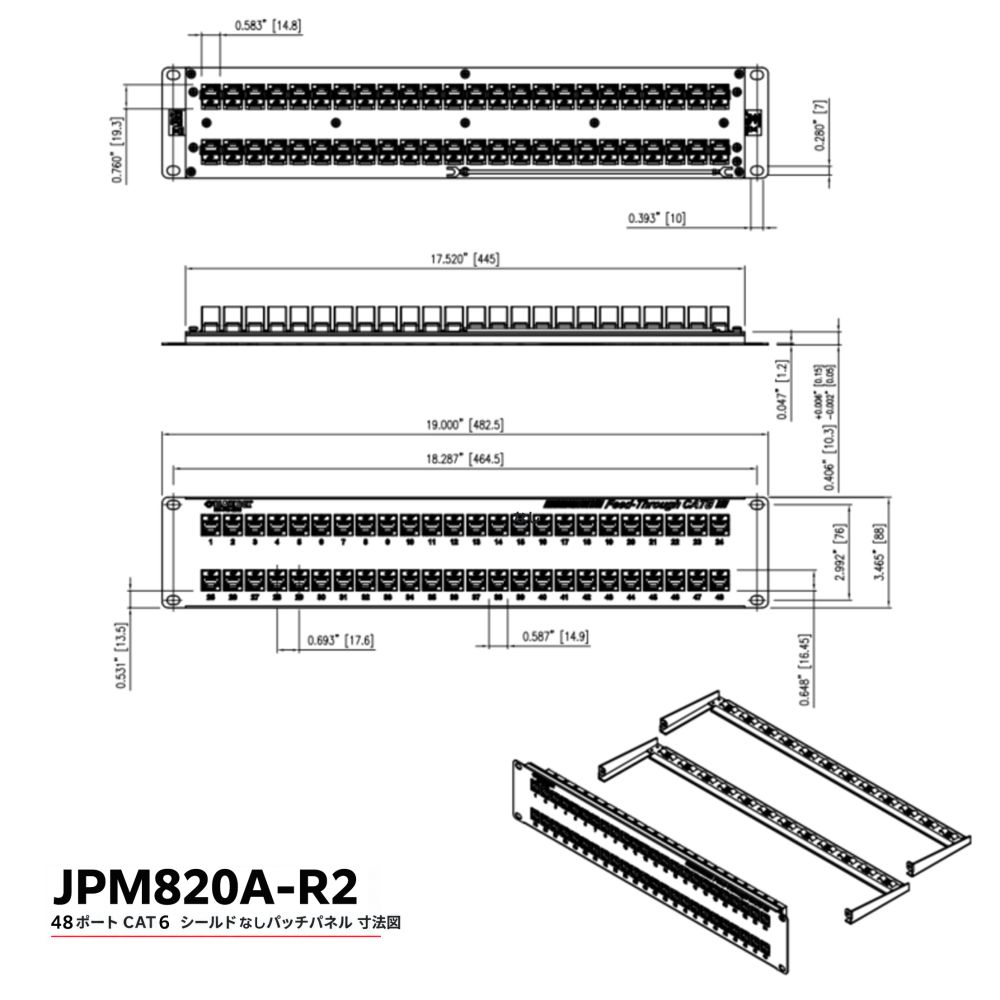

| UTP | 48 | 2U | JPM820A |
- ScTP＝シールド付き、UTP＝シールドなしです。ScTPは当社での呼称で、メーカー資料では「Shielded」、UTPは「Unshielded」と表記されています。
- 寸法・重量・同梱品などの詳細は、各製品の仕様欄をご確認ください。
利用シーン例
データセンター・サーバールーム
スイッチやサーバーからのCAT6ケーブルをパッチパネルに集約。48ポートモデルなら2Uで多数の回線をまとめ、背面の配線もケーブルマネジメントバーで整理できます。
オフィス・社内ネットワーク
CAT6で構築したフロアや部署ごとの配線をパッチパネルで管理。圧接加工が不要なため、レイアウト変更や増設に伴う接続先の変更も、パッチケーブルの差し替えで対応できます。
通信キャビネット・ラック内配線
ラックや通信キャビネット内でのCAT6の中継接続に。回線数に応じて24ポートと48ポートを使い分けられ、限られたラックスペースの配線整理に役立ちます。
よくある質問（FAQ）
注意事項
- 本製品はCAT6対応です。CAT6の性能を活かすには、ケーブルや接続機器もCAT6に対応したものをご使用ください。通信速度や伝送品質は、使用するケーブル・接続機器・配線環境によっても異なります。
- ScTP（シールド付き）モデルでシールドを活用する場合は、シールド対応ケーブルの使用や接地方法など、設置環境に応じてご確認ください。
- 同梱品・寸法・重量などはモデルにより異なるため、詳細は各製品の仕様欄およびメーカー情報をご確認ください。
