製品の概要
Emerald KVMシステムに高速USB 2.0機器の延長・切替機能を追加する、Black BoxのIP対応USBエクステンダー
Black BoxのEMD100USBは、USB 2.0機器をCATxまたはEthernet LAN経由で最大100m延長し、最大480Mbpsで伝送するスイッチャブルUSBエクステンダーです。本製品は映像信号を延長する一般的なKVMエクステンダーではなく、Emerald KVMシステムに高速USB 2.0機器の延長・切替機能を追加するためのUSBエクステンダーです。Emerald KVMの接続先（ターゲット）の変更に連動してUSB接続先を自動で切り替えられるほか、複数ユーザーによるUSB機器の同時共有にも対応します。
本製品は役割の異なる2種類の型番で構成されています。送信機「EMD100USB-T」はPCやサーバーなどのUSBホスト側に設置し、受信機「EMD100USB-R」はUSB周辺機器側に設置します。受信機にはUSB機器（USBハブを含むUSB周辺機器）を接続できるUSB Type-Aポートを4基搭載しています。送信機と受信機は役割が異なるため単体では一組の延長システムにならず、増設や交換を考慮して個別の型番として提供されています。実際の構成条件・必要台数・互換性は、導入前に必ずメーカー公式資料でご確認ください。
接続イメージ
USBホスト側に送信機（EMD100USB-T）、USB周辺機器側に受信機（EMD100USB-R）を設置し、その間をCATxまたはEthernet LANで接続します。
PC／サーバー
USBホスト側
本製品：送信機
EMD100USB-T
USBホスト側に設置
USB-B×1／RJ45×1
最大100m
本製品：受信機
EMD100USB-R
USB周辺機器側に設置
USB-A×4／RJ45×1
USB周辺機器
各種USB機器
（USBハブを含む）
主な特長
最大480MbpsのUSB 2.0伝送
USB 2.0を最大480Mbpsで伝送します。USB 1.1およびUSB 2.0機器に対応し、USBメモリーやストレージなどのUSB周辺機器を安定して延長できます。
CATxまたはLANで最大100m延長
CATxケーブルによるポイントツーポイント接続と、Ethernet LANを利用したIP接続の両方に対応。CATxまたはLAN経由で最大100mまでUSB接続を延長できます。
USB機器の同時共有に対応
複数ユーザーによるUSB機器の同時共有に対応。1台の送信機に対し複数の受信機をペアリングでき、共同作業やチーム運用の効率化に役立ちます。
Emerald KVMと連動して自動切替
Emerald KVMシステムに接続すると、KVMの接続先（ターゲット）の変更に連動してUSBの接続先を自動で切り替えます。IPネットワーク上でのUSB機器の切替をスムーズに行えます。
受信機に4つのUSBポートを搭載
受信機（EMD100USB-R）側にUSB Type-Aポートを4基搭載。USBハブを含むUSB周辺機器を接続でき、周辺機器側の接続をまとめて延長できます。
幅広い業務環境で活用可能
産業制御、製造現場、教室、会議室などさまざまな環境で利用できます。黒アルマイト仕上げのアルミニウム筐体を採用しています。
ラインナップ（送信機／受信機）
| 型番 | 種別 | 設置場所・役割 | 主な接続端子 |
|---|---|---|---|

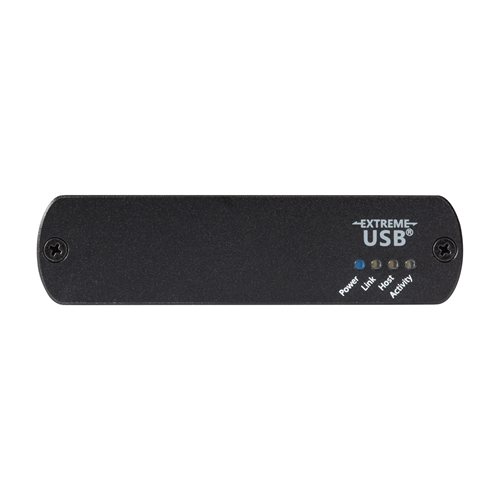

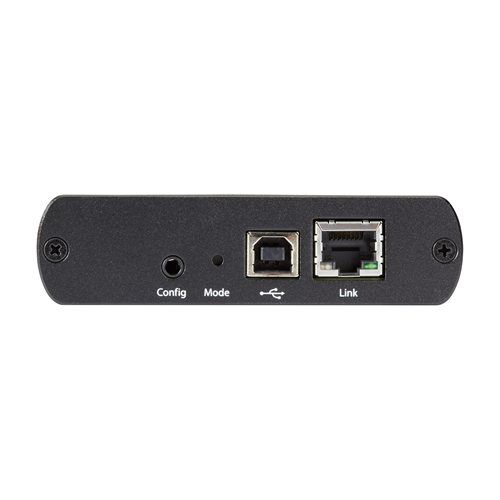

| EMD100USB-T | 送信機（ローカルユニット） | PC・サーバーなどUSBホスト側 | USB Type-B×1、RJ45×1 |

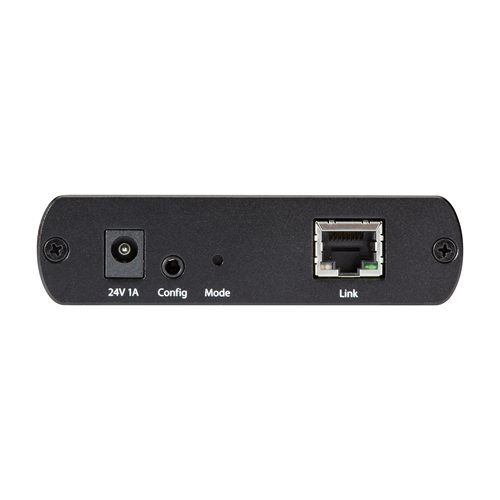

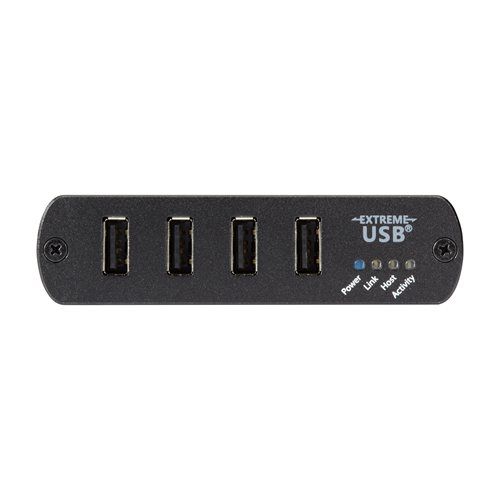

| EMD100USB-R | 受信機（リモートユニット・4ポート） | USB周辺機器側 | USB Type-A×4、RJ45×1 |
送信機はUSBインターフェースから給電され、受信機には電源アダプターが1個付属します。
選び方・構成上のご注意
EMD100USB-Tは送信機、EMD100USB-Rは受信機です。延長システムを構成する際は、接続構成と必要台数をご確認ください。複数送信機・複数受信機による構成、IP切替、同時共有などの構成条件については、導入前に必ずメーカー公式マニュアルでご確認ください。
活用シーン
産業制御システム
制御端末とUSB機器を離れた場所に設置する産業制御システムで、USB接続を延長・切替できます。
製造・工場設備
製造現場・工場設備において、ホストPCと現場のUSB機器をCATxまたはLANで結び、周辺機器を共有できます。
教室・研修室
教室や研修室で、教員用PCと受講者側のUSB機器を延長。複数ユーザーによるUSB機器の共有にも対応します。
会議室
会議室でカメラやタッチパネルなどのUSB周辺機器を離れたPCへ接続し、機器をまとめて延長できます。
Emerald KVM環境でのUSB周辺機器共有
Emerald KVMシステムの環境で、接続先の切替に連動してUSB周辺機器を共有・自動切替。IP経由の運用を拡張します。
よくある質問（FAQ）
注意事項
- 本製品はUSB 2.0信号の延長・切替を行うUSBエクステンダーです。映像信号を延長する製品ではありません。Emerald KVMシステムに高速USB 2.0機器の延長・切替機能を追加するための製品です。
- EMD100USB-Tは送信機（USBホスト側）、EMD100USB-Rは受信機（USB周辺機器側）です。役割が異なり、単体では一組の延長システムになりません。構成に必要な型番と台数をご確認のうえお求めください。
- 延長には単線（solid-core）のCAT5e／CAT6／CAT7ケーブルの使用が推奨されます。最大延長距離は100m（328ft）が目安で、実際の距離はケーブルの品質や接続環境により異なる場合があります。
- 受信機側のUSBポートからの供給電力には上限があります（4ポート合計 最大2.4A／各ポート同時600mA）。消費電力の大きいUSB機器を接続する場合は、セルフパワーのUSBハブの併用をご検討ください。
- 構成条件・互換性・対応機器・付属品などは、導入前に必ず最新のメーカー公式資料でご確認ください。仕様は予告なく変更される場合があります。
