Intel® Ivy Bridge 対応 Intel® Q77 チップセット搭載
Micro ATX マザーボード
・JAN/UPC：4515479661431
・メーカー型番：ERX-Q77-A1R
・TEKWIND型番：AVA-ERX-Q77-A1R
・ Intel® Ivy Bridge & Sandy Bridge LGA1155（Socket H2）対応デスクトップCPUサポート
・ Intel® Q77 チップセット搭載
・ 4 x 240ピンDIMM ソケット、最大 32GB DDR3
1333/1600MHz SDRAM対応
・ デュアルGigabit イーサーネット, 5.1-CH オーディオ
・ デュアルチャンネル 18/24-bit LVDS, HDMI, VGA
・ 2 SATA III, 4 SATA II, 1 PCIex16, 3 PCI
・ 4 USB 3.0, 6 USB 2.0, 5 COM, 8-bit DIO
・ RAID 0, 1, 5, 10
・ iAMT 8.0
・ TPM 1.2
・ 寸法 (L x W) : 243.84 x 243.84 mm
製品についてお気軽にお問い合わせください

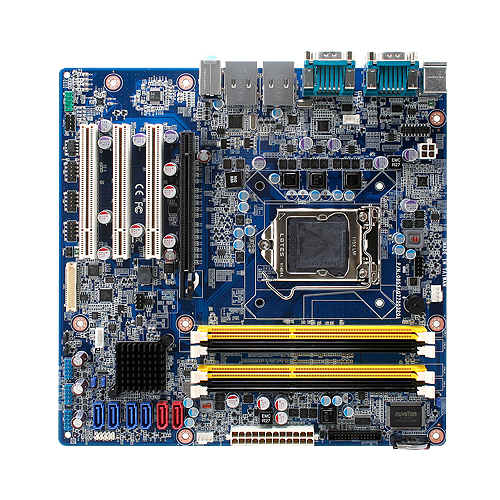

この製品を問い合わせる製品画像
スペック

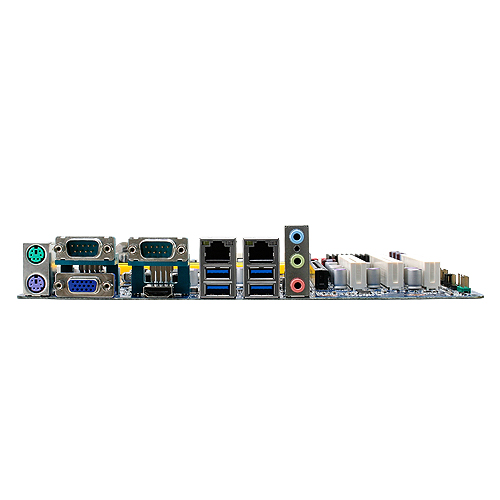

| 背面端子類 | PS/2*2,VGA*1,HDMI*1,LPT*1,LAN*2USB*4,Line-out*1,Mic-in |
|---|
System
| BIOS | AMI uEFI BIOS, 64Mbit SPI Flash ROM; iAMT8.0 Supported |
|---|---|
| Buzzer | Buzzer Onboard |
| CPU | For Intel® Ivy Bridge & Sandy Bridge Desktop Socket LGA1155 |
| Expansion | 3 x PCI, 1 x PCIex16 |
| H/W Status Monitor | Monitoring System Temperature and Voltage with Auto Throttling Control |
| I/O Chip | Nuvoton NCT6776F |
| RAID | RAID 0, 1, 5, 10 |
| System Chipset | Intel® Q77 Chipset |
| System Memory | 4 x 240-pin DIMM Sockets Support Up to 32GB DDR3 1333/ 1600MHz SDRAM |
| TPM | TPM 1.2 SLB9635 |
| Watchdog Timer | H/W Reset, 1sec. ～ 65535sec./min. and 1sec. or 1min./step |
I/O
| DIO | 8-bits General Purpose I/O for 4-bit DI and 4-bit DO |
|---|---|
| MIO | 2 COM （Rear COM1, RS-232/422/485 Supported）, 3 COM （Internal COM3, 5V/ 12V Supported; COM5, RS-232/485 Supported）, 1 VGA, 1 HDMI, 1 LVDS, 1 Audio Jack, 1 PS/2 KB/ MS, 4 SATA II, 2 SATA III, 1 LPT, 1 S/PDIF |
| USB | 4 USB 3.0 （Rear）, 6 USB 2.0 （Pin-header） |
Display
| Chipset | Intel® Q77 Integrated |
|---|---|
| Dual Display | HDMI ＋ VGA, HDMI ＋ LVDS, VGA ＋ LVDS |
| Resolution | 3 Display Pipes Supported - HDMI: 1920 x 1200, VGA: 2048 x 1536, LVDS: 1920 x 1200 （Dual-channel 18/ 24-bit LVDS |
Audio
| Audio Codec | Realtek ALC892 HD Codec, 2W Amplifier Onboard |
|---|---|
| Audio Interface | Mic-in, Line-in and Line-out, Speaker-out |
Ethernet
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
|---|---|
| LAN | 1 x Intel® 82574L Gigabit Ethernet Controller; 1 xIntel® 82579 Gigabit Ethernet PHY |
Mechanical & Environmental
| ACPI | Single Power ATX Support S0, S1, S3, S4, S5; ACPI 3.0 Compliant |
|---|---|
| Operating Humidity | 0 ～ 90％ Relative Humidity, Non-condensing |
| Operation Temperature | 0 ～ 60°C （32 ～ 140°F） |
| Power Requirement | ATX |
| Power Type | AT/ ATX Mode （Selectable by Jumper） |
| Size ( L x W ) | 9.6” x 9.6” （243.84mm x 243.84mm） |
| Storage Temperature | -40 ～ 75°C （-40 ～ 167°F） |
| Weight | 1.35lbs （0.6Kg） |
