Intel® Sandy Bridge Micro ATXマザーボード
Intel® Q67チップセット搭載
・JAN/UPC：4719552736287
・メーカー型番：ERX-Q67-A2R
・TEKWIND型番：AVA-ERX-Q67-A2R
? Sandy Bridge Desktop LGA1155サポート
? Sandy Bridge DTモノリシック32nm 4 Core™ & 2 Core™
オンチップメモリーコントローラー＆
グラフィックスコントローラープロセッサー対応
? Intel® Q67チップセット搭載
? 4 デュアルチャンネルDDR3 800/1066/1333/1600MHz
ECC機能なし240ピンUDIMM対応
? 1 Display Port, HDMI, VGA
? Realtek ALC892 5.1-ch HDオーディオ
? デュアルGigabitイーサネット
? 1 PCIex16, 1 PCIex4, 1 PCIex1, 1 PCI
? 4 SATA 2.0, 2 SATA 3.0, 6 COM, 12 USB
? RAID 0, 1, 5, 10, オプション : TPM 1.2
? 寸法 : 243.84mm x 243.84mm
製品についてお気軽にお問い合わせください

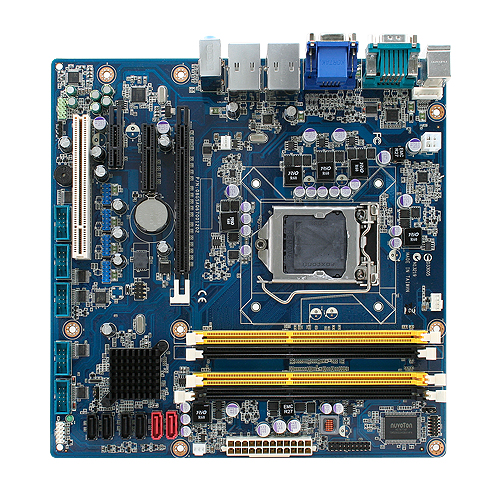

この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI 8MB SPI BIOS |
|---|---|
| CPU | Sandy Bridge Desktop Socket LGA1155, Sandy Bridge DT Monolithic 32nm 4 Core™ & 2 Core™ w/ IMC & Gfx |
| Expansion | 1 PCIex16, 1 PCIex4, 1 PCIex1, 1 PCI |
| H/W Status Monitor | Monitoring Temperatures, Voltages and FAN Status with Auto Throttling Control |
| I/O Chip | NCT6776F |
| S3/ S4 | Yes |
| SmartFan Control | Yes |
| System Chipset | Cougar Point （Intel® Q67 Chipset） |
| System Memory | 4 x Dual Channel DDR3 800, 1066, 1333, and 1600 Non-ECC UDIMM （240-pin）; Memory Data Transfer Rate 800, 1066, 1333, and 1600 MT/s |
| Watchdog Timer | 1 ～ 255 sec./min. Programmable （Inside Super IO） |
I/O
| DIO | 8-bit DIO |
|---|---|
| MIO | 6 x COM （1 x Edge, 5 x Pin Header）, 4 x SATA 2.0 （Black）, 2 x SATA 3.0 （RED）, 1 x Audio Jack （Line-in/ Line-out/ Mic-in）, 2 x PS2 （1 x Edge, 1 x Pin Header） |
| USB | 12 x USB 2.0 |
Display
| Chipset | Integrated GFX |
|---|---|
| Resolution | On Board VGA, Max: SXGA 2048 x 1536 @ 60Hz |
| Video Memory | Share System Momory Up to 512MB |
Audio
| Audio Codec | Realtek ALC892 Supports 5.1-CH HD Audio |
|---|---|
| Audio Interface | Mic-in, Line-in, Line-out |
| S/PDIF | 1 x S/PDIF （14-pin Header） |
Ethernet
| LAN 1 | Intel® 82579LM/V Gigabit Ethernet |
|---|---|
| LAN 2 | Intel® 82583V Gigabit Ethernet |
Mechanical & Environmental
| Operating Humidity | 0 ～ 90％ Relative Humidity, Non-condensing |
|---|---|
| Operation Temperature |
0 ～ 60°C （32 ～ 140°F） |
| Power Type | AT/ ATX |
| Size ( L x W ) | 9.6” x 9.6” （243.84mm x 243.84mm） |
| Storage Temperature | -40 ～ 75°C （-40 ～ 167°F） |
| Weight | 1.35lbs （0.6Kg） |
I/O Port

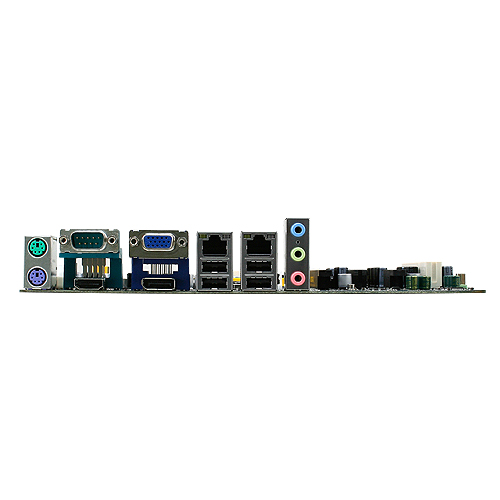

| Back Panel I/O Port | 1 x COM, 4 x USB 2.0, 1 x VGA, 1 x Display Port, 1 x HDMI 1.3, 1 x Audio Jack, 1 x K/B, 1 x Mouse |
|---|---|
| Internal I/O Connector |
5 x COM, 8 x USB 2.0, 4 x SATA 2.0 （Black）, 2 x SATA 3.0 （RED）, 1 x Audio Jack, 1 x PS2 （Pin Header）, 1 x S/PDIF （14-pin Header） |
