Intel® Core™/Pentium®/Celeron® Micro ATXマザーボード
Intel® H61 Expressチップセット搭載
・JAN/UPC：4719552735587
・メーカー型番：ERX-H61-A1R
・TEKWIND型番：AVA-ERX-H61-A1R
・ Intel® LGA1155サポート Core™ i7/i5/i3, Pentium®
and Celeron® プロセッサー対応
・ Intel® H61 Expressチップセット搭載
・ 2 x 240ピンDIMM、最大8GB デュアルチャンネル DDR3
1066/1333MHz SDRAM対応
・? VGA, DVI-D, HDMI
・ Realtek ALC662/661 6-ch HD オーディオ
・ Realtek RTL8111E PCI-Express Gigabitイーサネット
・ 1 PCIex16, 2 PCIex1, 1 PCI
・ 4 SATA II, 8 USB 2.0
・ 寸法 (L x W) : 244 x 185mm
製品についてお気軽にお問い合わせください

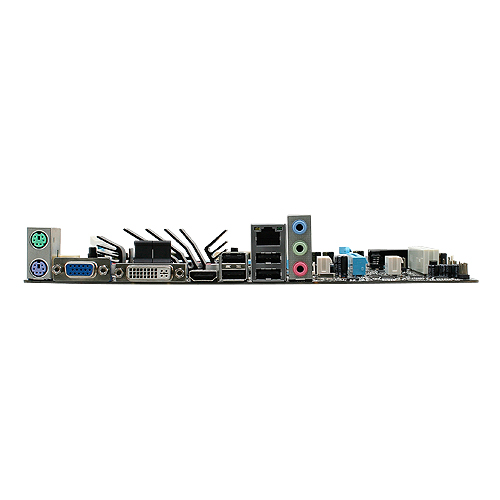

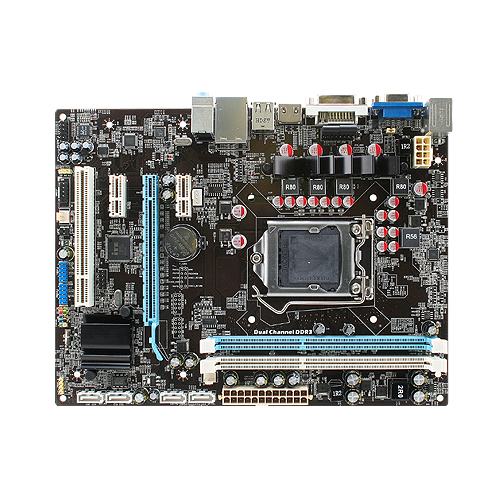

この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI UEFI 32Mbit Flash ROM BIOS |
|---|---|
| CPU | Intel® LGA1155 Socket Supports 2nd /3rd Generation Core™ i7/ i5/ i3, Pentium® and Celeron® Processors (Max. TDP at 65W) |
| Expansion | 1 x PCIex16, 2 x PCIex1, 1 x PCI |
| H/W Status Monitor | Monitoring CPU Temperature and Fan Status with Auto Throttling Control |
| I/O Chip | Nuvoton NCT5577D |
| System Chipset | Intel® H61 Express Chipset |
| System Memory | Two 240-pin DIMM Sockets Up to 8GB Dual Channel Unbuffered DDR3 1066/ 1333MHz SDRAM |
I/O
| MIO | 4 SATA II 3.0Gb/s, 1 x S/PDIF-out Header, 1 x Keyboard, 1 x Mouse, 1 x RS-232 |
|---|---|
| USB | 8 x USB 2.0 (4 x USB 2.0 Ports, Rear I/O Connectors; 4 x USB 2.0 Ports, Internal Pin-header) |
Display
| Chipset | Intel® HD Graphics Media Accelerator 2000/ 3000（Based on CPU Type） Support for DX10.1 and OpenGL3.0 |
|---|---|
| Resolution | VGA: 2048 x 1536 @ 75Hz; HDMI: 1920 x 1200 @ 60Hz or DVI-D: 1920 x 1200 @ 60Hz Selection by Jump （The DVI-D Port does’t Support D-Sub Connection by Adapter） |
Audio
| Audio Codec | Realtek ALC662/ 661 5.1-CH HD Audio Codec |
|---|---|
| Audio Interface | Mic-in, Line-in, Line-out |
Ethernet
| LAN 1 | Realtek RTL8111E PCI-Express Gigabit Ethernet |
|---|
Mechanical & Environmental
| Operating Humidity | 0 ～ 90％ Relative Humidity, Non-condensing |
|---|---|
| Operation Temperature |
0 ～ 50°C （32 ～ 121°F） |
| Power Requirement | ＋12V/ ＋5V/ 5Vsb |
| Power Type | ATX |
| Size ( L x W ) | 9.6” x 7.28” （244mm x 185mm） |
| Storage Temperature | -40 ～ 75°C （-40 ～ 167°F） |
| Weight | 0.88lbs （0.4kg） |
