第2&3世代 Intel® Core i7/i5/i3 CPUプロセッサ対応
Intel® B75 Express チップセット搭載
産業用組込みMicroATXマザーボード
・JAN/UPC：4717677407495
・メーカー型番：ERX-B75-A1R
・TEKWIND型番：AVA-ERX-B75-A1R
・ 第2&3世代 Intel® Core™ i7/i5/i3、Pentium®、Celeron®
LGA1155 CPU対応(最大TDP 95W)
・ DDR3 1066/1333/1600MHz SDRAM対応 240ピン DIMM
ソケット x2(最大16GB)
・ 5.1ch オーディオ、Realtek ギガビットイーサネット x1
・ VGA、DVI-D、HDMI
・ SATA II x3、STSA III x1、USB 2.0 x4、USB 3.0 x4、
RS-232 (Pin9 without Power) x1、PCI-e x16 x1、PCI-e x1 x1、
PCI x1、 PS/2キーボード x1、PS/2マウス x1
・ ATX電源
・ 寸法 (L x W) : 235.1 x 194.9mm
製品についてお気軽にお問い合わせください

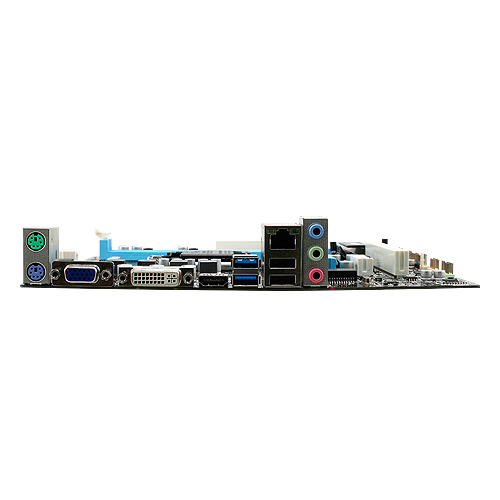

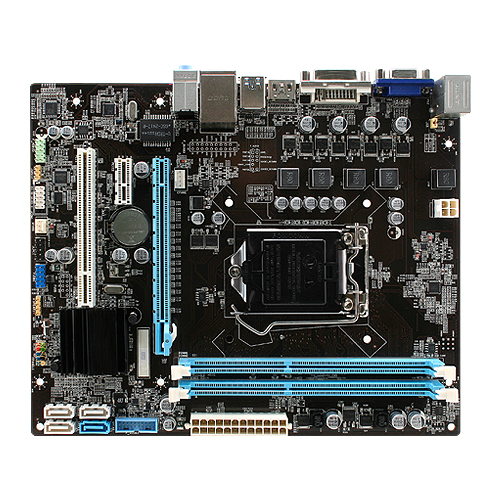

この製品を問い合わせる製品画像
スペック
System
| CPU | Intel® LGA1155 Socket Supports 2nd/ 3rd Generation Core™ i7/ i5/ i3, Pentium® and Celeron® Processors (Max. TDP at 95W) |
|---|---|
| BIOS | AMI uEFI BIOS, 32Mbit SPI Flash ROM |
| System Chipset | Intel® B75 Express Chipset |
| I/O Chip | Nuvoton NCT5532D |
| System Memory | Two 240-pin DIMM Sockets Up to 16GB Dual Channel Unbuffered, Non-ECC, DDR3 1066/ 1333/ 1600MHz |
| H/W Status Monitor | Monitoring System Temperature and Voltage with Auto Throttling Control |
| Expansion | 1 x PCI-e x16 Gen.3, 1 x PCI-e x1, 1 x PCI |
I/O
| MIO | 3 SATA II, 1 STSA III, 1 PS2 Keyboard, 1 PS2 Mouse |
|---|---|
| Serial Port | 1 RS-232 (Pin9 without Power) |
| USB | 4 USB 2.0, 4 USB 3.0 |
Display
| Chipset | Intel® B75 Integrated |
|---|---|
| Resolution | 3 Display Pipes Supported HDMI: 1920 x 1200, DVI-D: 1920 x 1200, VGA: 2560 x 1600 |
| Dual Display | VGA + DVI-D, VGA + HDMI, DVI-D + HDMI |
Audio
| Audio Codec | Realtek ALC661 HD Audio Decoding Controller |
|---|---|
| Audio Interface | Mic-in, Line-in, Line-out, S/PDIF |
Ethernet
| Chipset | 1 x Realtek RTL8111E PCI-Express Gigabit Ethernet |
|---|---|
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
Mechanical & Environmental
| Power Requirement | +12V/ +5V/ 5VSB/ +3.3V |
|---|---|
| Power Type | ATX Mode |
| ACPI | Single Power ATX Support S0, S1, S3, S4, S5; ACPI 3.0 Compliant |
| Operation Temperature |
0 ~ 60°C (32 ~ 140°F) |
| Storage Temperature | -40 ~ 75°C (-40 ~ 167°F) |
| Operating Humidity | 0 ~ 90% Relative Humidity, Non-condensing |
| Size ( L x W ) | 9.26” x 7.67” (235.1mm x 194.9mm) |
| Weight | 0.88lbs (0.4Kg) |
