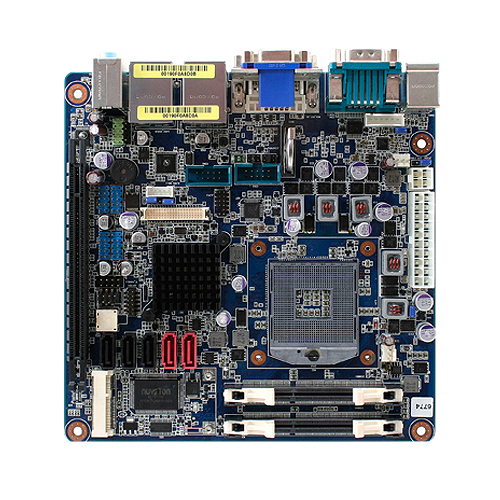

Intel® Ivy Bridge 対応 Intel® QM77 チップセット搭載
Mini ITXマザーボード
・JAN/UPC：4515479697935
・メーカー型番：EMX-QM77-A1R
・TEKWIND型番：AVA-EMX-QM77-A1R
・ Intel® Ivy Bridge rPGA988 (Socket G)対応
プロセッサー サポート
・ Intel® QM77 チップセット搭載
・ 2 x 204ピンDDR3 SODIMM ソケット、最大16GB
1333/1600MHz SDRAM対応
・ デュアルチャンネル18/24-bit LVDS, HDMI, VGA, DVI
・ Realtek ALC892 HD オーディオ
・ デュアル Gigabit イーサネット
・ 1 Mini PCIe, 1 PCIex16 Gen.3, 1 CFast
・ 2 SATA III, 3 SATA II
・ 4 USB 3.0, 8 USB 2.0, 3 COM, 8-bit DIO
・ RAID 0, 1, 5, 10
・ iAMT 8.0; TPM 1.2
・ 寸法 (L x W) ：170 x 170mm
製品についてお気軽にお問い合わせください
この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI uEFI BIOS, 64Mbit SPI Flash ROM |
|---|---|
| Buzzer | Buzzer Onboard |
| CPU | Intel® rPGA988 （Socket G） for Intel® Ivy Bridge & Sandy Bridge Processors |
| Expansion | 1 x Mini PCIe, 1 x PCIex16 Gen.3, 1 x CFast |
| H/W Status Monitor | Monitoring System Temperature and Voltage with Auto Throttling Control |
| I/O Chip | NCT6776F ＋ Fintek 81216AD |
| S3/ S4 | Yes （S1/ S3/ S4/ S5） |
| System Chipset | Intel® QM77 |
| System Memory | Two 204-pin DDR3 SODIMM Sockets Support Up to 16GB 1333/ 1600MHz SDRAM |
| TPM | TPM 1.2 SLB9635 |
| Watchdog Timer | H/W Reset, 1sec. ～ 65535sec./min. and 1sec. or 1min./step |
I/O
| DI/O | 8-bit General Purpose I/O for 4-bit DI and 4-bit DO |
|---|---|

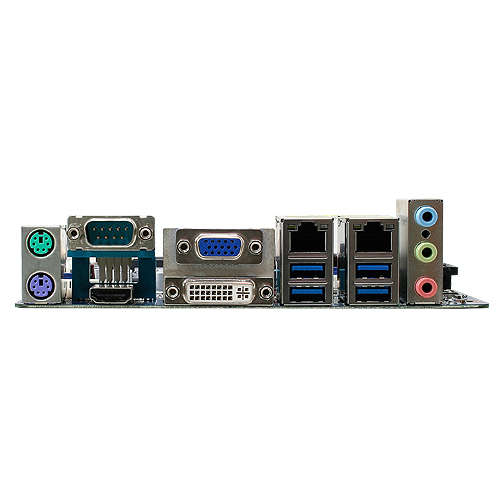

| MIO | 2 COM RS-232 with Power （5V/ 12V, Internal）, 1 COM RS-232 （Rear）, 2 SATA III, 3 SATA II, 1 HDMI, 1 DVI-D, 1 VGA, 1 LVDS, 1 x Audio Jack, 2 LAN, 1 PS/2 Keyboard, 1 PS/2 Mouse |
| USB | 4 USB 3.0, 8 USB 2.0 |
Display
| Chipset | Integrated GFX |
|---|---|
| Dual Display | VGA ＋ LVDS, VGA ＋ HDMI, VGA ＋ DVI, LVDS ＋ DVI, HDMI ＋ DVI, HDMI ＋ LVDS |
| DVI | Onboard, Supports Max Resolution 2048 x 1536 |
| HDMI | Onboard, Supports Max Resolution 1920 x 1200 |
| LVDS | Onboard Dual-channel 18/ 24-bit LVDS Supports Max Resolution 1920 x 1200 |
| VGA Ports | Onboard, Supports Max Resolution 2048 x 1536 |
Audio
| AC97 Codec | Realtek ALC892 HD Audio Codec |
|---|---|
| Audio Interface | Mic-in, Line-in and Line-out |
Ethernet
| Chipset | 1 x Intel® 82583V Gigabit Ethernet Controller; 1 x Intel® 82579 Gigabit Ethernet PHY |
|---|---|
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
Mechanical & Environmental
| ACPI | Single Power ATX Support S0, S1, S3, S4, S5; ACPI 3.0 Compliant |
|---|---|
| Operating Humidity | 0 ～ 90％ Relative Humidity, Non-condensing |
| Operation Temperature |
0 ～ 60°C （32 ～ 140°F） |
| Power Requirement | ATX |
| Power Type | 3AT/ ATX Mode （Selectable by Jumper） |
| Size ( L x W ) | 6.69” x 6.69” （170mm x 170mm） |
| Storage Temperature | -20 ～ 75°C （-4 ～ 167°F） |
| Weight | 1.03lbs （0.47Kg） |
