Intel® Core™ i7/i5/i3 Mini ITXマザーボード
Intel® QM67チップセット搭載
・JAN/UPC：4719552737659
・メーカー型番：EMX-QM67-A2R
・TEKWIND型番：AVA-EMX-QM67-A2R
・ Intel® rPGA988サポート(ソケットG2), Intel® Mobile
Core™ i7/i5/i3/Celeron® プロセッサー対応
・ Intel® QM67チップセット搭載
・ 2 x 204ピン 最大16GB 2-ch DDR3
1333/1066MHz ECC機能なしSODIMM対応
・ Intel® GMA HD 2000/3000, DirectX 10.1対応
・ HDMI, DisplayPort, VGA, 24-bit 2-ch LVDS
・ Realtek ALC892 5.1-ch HD オーディオ
・ デュアル Gigabitイーサネット
・ 1 PCIex16 Gen. 2, 1 Mini PCIe, 1 CFast
・ 2 SATA 3.0 (6Gb/s), 3 SATA II
・ RAID 0, 1, 5, 10
・ 4 COM, 12 USB 2.0, 8-bit GPIO
・ 寸法 (L x W) ：170 x 170mm
製品についてお気軽にお問い合わせください
この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI 16Mb SPI |
|---|---|
| CPU | Intel® rPGA988 Socket （Socket G2） Supports Intel® Mobile Core™ i7/ i5/ i3/ CeleronR CPU |
| Expansion | 1 PCIex16 Gen. 2, 1 Mini PCIe, 1 CFast Card Connector |
| H/W Status Monitor | Monitoring CPU Temperature and Fan Status with Auto Throttling Control |
| I/O Chip | Nuvoton NCT6776F |
| S3/ S4 | Yes （S1, S3, S4, S5） |
| SmartFan Control | Yes |
| System Chipset | Intel® QM67 |
| System Memory | Two 204-pin SODIMM Support Up to 16GB Dual-channel DDR3 1333/ 1066, Up to 16GB |
| TPM | Onboard TPM 1.2 by Infineon SLB9635 |
| Watchdog Timer | Reset: 1 to 255 sec/min per step |
I/O
| DI/O | 8-bit General Purpose I/O for 4-bit DI and 4-bit DO |
|---|---|

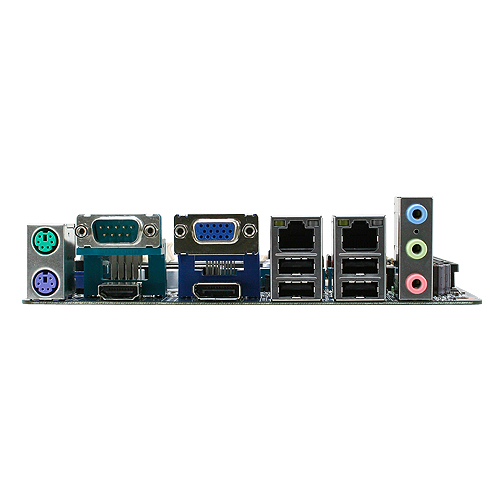

| MIO | 3 COM RS-232 with Power （5V/ 12V, Internal）, 1 COM RS-232 （Rear）, 2 SATA 3.0, 2 SATA II, 1 HDMI, 1 DisplayPort, 1 VGA, 1 LVDS, 1 LVDS Backlight, 2 LAN, 1 CFast Card, 1 PS/2 Keyboard, 1 PS/2 Mouse |
| USB | 12 USB 2.0 （4 Rear, 8 Internal） |
Display
| Chipset | Intel® GMA HD 2000/ 3000 |
|---|---|
| Display Memory | Shared Memory, Up to 1.7GB |
| DisplayPort | Onboard, Supports Max Resolution 2560 x 1600 |
| Dual Display | VGA ＋ LVDS, VGA ＋ DisplayPort, VGA ＋ HDMI, DisplayPort ＋ HDMI, LVDS ＋ HDMI, LVDS ＋ DisplayPort |
| HDMI | Onboard HDMI 1.3 Supports Max Resolution 1920 x 1080 |
| LVDS | Onboard Dual-channel 24-bit LVDS Supports Max Resolution 1920 x 1080 |
| LVDS Backlight | Yes, Through Internal LVDS Backlight Connector |
| VGA/LCD Interface | Onboard, Supports Max Resolution 2048 x 1536 （@60Hz） |
Audio
| AC97 Codec | Realtek ALC892, 5.1-CH HD Audio |
|---|---|
| Audio Interface | Line-in, Line-out, Mic-in, Front Audio Header |
Ethernet
| LAN1 | Intel® 82579LM Gigabit Ethernet |
|---|---|
| LAN2 | Intel® 82583V Gigabit Ethernet |
Mechanical & Environmental
| Operating Humidity | 0 ～ 90％ Relative Humidity, Non-condensing |
|---|---|
| Operation Temperature | 0 ～ 60°C （32 ～ 140°F） |
| Power Connector | 1 20-pin ATX Power Connector, 1 4-pin ATX 12V Power Connector |
| Power Type | ATX （Supports AT Mode） |
| Size ( L x W ) | 6.69” x 6.69” （170mm x 170mm） |
| Weight | 1.03lbs （0.47Kg） |
