カテゴリー: 産業用組込み向けパーツ > Mini ITX

第4世代 Intel® Core™ i7/i5/i3 プロセッサ対応
Intel® Q87 チップセット搭載 Mini ITX マザーボード

EMX-Q87

JAN/UPC:4717677407297
メーカー型番:EMX-Q87-A1R
TEKWIND型番:AVA-EMX-Q87-A1R

・ 第4世代 Intel® Core™ i7/i5/i3デスクトップ向けLGA1150
(SocketH3)プロセッサ対応
・ Intel® Q87チップセット搭載
・ DDR3L 1600/1333MHz SDRAM 対応 204ピン SODIMM
ソケット x2(最大16GB)
・ 18/24-bit デュアルチャンネルLVDS、HDMI、VGA、DP
・ 三画面出力に対応(DP、LVDS、VGA, HDMI)
・ Gigabit イーサネット x2
・ Mini PCIe x1、PCIex16(Gen.3) x1、CFast (オプション) x1
・ SATA III x4、USB 3.0 x6、USB 2.0 x6、COM x4、8-bit GPIO x1
・ iAMT 9.0対応, RAID 0、1、5、10対応
・ 寸法 (L x W) :170 x 170mm

この製品を問い合わせる

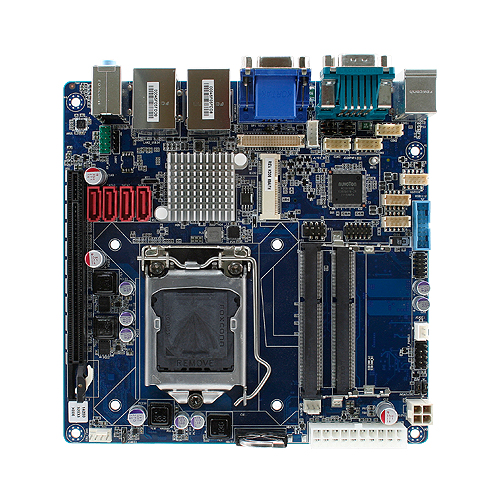

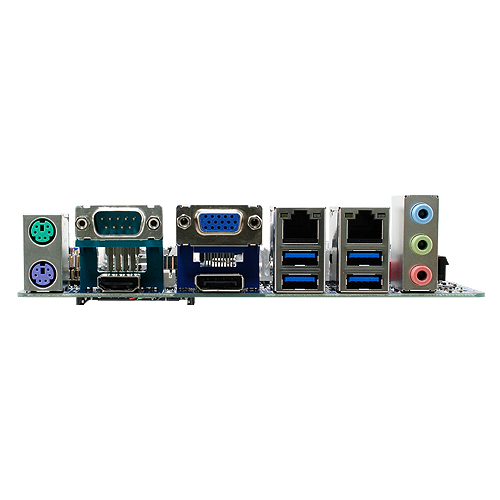

製品画像


スペック

System

CPU Intel® Haswell Desktop LGA1150 (Socket H3), Up to 95W
BIOS AMI uEFI BIOS, 64Mbit SPI Flash ROM; iAMT 9.0 Supported
System Chipset Intel® Lynx Point ( Intel® Q87 Chipset)
I/O Chip Nuvoton NCT6106D
System Memory 2 x 204-pin DDR3 SODIMM Sockets Support Up to 16GB 1333/ 1600MHz SDRAM
Watchdog Timer H/W Reset, 1sec. ~ 65535sec./min. and 1sec. or 1min./step
H/W Status Monitor Monitoring System Temperature and Voltage with Auto Throttling Control
Expansion 1 x Mini PCIe (mSATA Selected by Jumper), 1 x PCIex16 Gen.3, 1 x CFast (Optional)
Buzzer Buzzer Onboard
TPM Infineon TPM 1.2 SLB9635 (Optional)
RAID RAID 0, 1, 5, 10

I/O

MIO 1 COM (Rear COM1, RS-232/422/485 Supported), 3 COM (Internal COM2 ~ 4, RS-232, w/ +5V & 12V Supported), 1 VGA, 1 DP, 1 LVDS, 1 HDMI, 1 Audio Jack, 1 PS/2 KB/ MS, 4 SATA III
USB 6 USB 3.0, 6 USB 2.0
GPIO 8-bit General Purpose I/O for 4-bit DI and 4-bit DO

Display

Chipset Intel® Q87 Integrated
Resolution 3 Independent Display Supported DP: 3200 x 2000, LVDS: 1920 x 1200, VGA: 1920 x 1200, HDMI: 4096 x 2304

Audio

Audio Codec Realtek ALC892 HD Audio Codec, 2W Amplifier Onboard
Audio Interface Mic-in, Line-in, Line-out, Speaker-out

Ethernet

Chipset 1 x Intel® Springville I211AT Gigabit Ethernet Controller, 1 x Intel® Clarkville I217LM Gigabit Ethernet PHY
Ethernet Interface 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible

Mechanical & Environmental

Power Requirement ATX
Power Type AT/ ATX Mode (Selectable by Jumper)
ACPI Single Power ATX Support S0, S1, S3, S4, S5; ACPI 3.0 Compliant
Operation
Temperature
0 ~ 60°C (32 ~ 140°F)
Storage Temperature -20 ~ 75°C (-4 ~ 167°F)
Operating Humidity 0 ~ 90% Relative Humidity, Non-condensing
Size ( L x W ) 6.69” x 6.69” (170mm x 170mm)
Weight TBD
