Intel® Atom™ PNV-M/ PNV-D Mini ITX
マザーボード Intel® ICH8-M チップセット 搭載
・JAN/UPC：4717677404937
・メーカー型番：EMX-PNV-D525-A2R
・TEKWIND型番：AVA-EMX-PNV-D525-A2R
・ Intel® Pineview-M/ Pineview-D Series CPU サポート
・ Intel® ICH8-M チップセット
・ 1 x 200ピン SODIMM スロット、最大 2GB DDR2
667MHz SDRAM サポート
・ デュアルビュー, VGA, 18-bit LVDS,
48-bit LVDS Output (オプション)
・ Realtek ALC888 5.1+2-ch HD オーディオ サポート
・ デュアル Intel® 82583V Gigabit イーサネット
・ 1 PCI, 1 Mini PCI Express, 1 CF
・ 2 SATA/SATA II, 4 COM, 8 USB, 16-bit GPIO
・ ATX/ AT電源モード
・ TPM 1.2 (オプション)
・ 寸法 : 170 x 170mm
製品についてお気軽にお問い合わせください

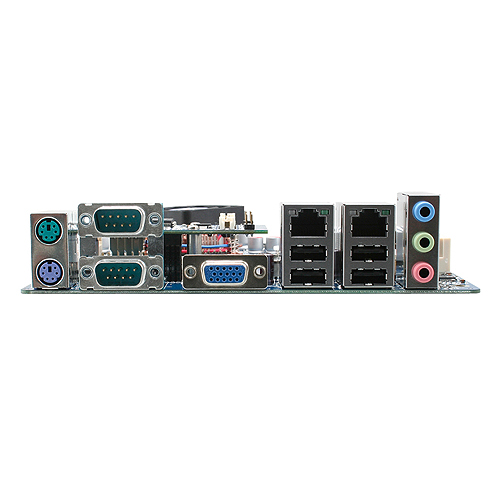

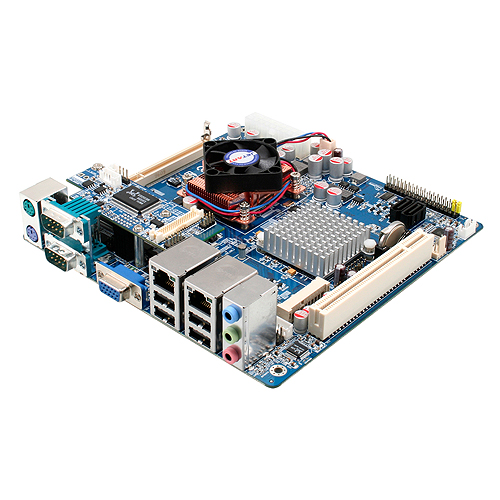

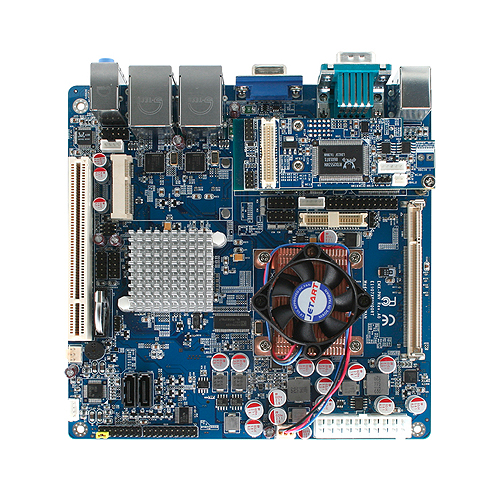

この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI 8Mbit Flash BIOS |
|---|---|
| CPU | Onboard Intel® D525 Processor (1M Cache, 1.80GHz) |
| Expansion | 1 PCI ;1 Mini PCIe |
| H/W Status Monitor | Monitoring CPU Temperature and Fan Status with Auto Throttling Control |
| I/O Chip | Winbond 83627DHG |
| S3/ S4 | Yes （S1/ S3/ S5） |
| SmartFan Control | Yes |
| SSD | 1 CompactFlash Type I/II |
| System Chipset | Intel® ICH8-M |
| System Memory | 1 x 200-pin SODIMM 2GB DDR2 667MHz SDRAM/ 1 x 204-pin SODIMM 4GB DDR3 800MHz SDRAM （EMX-PNV-D525） |
| TPM | Infineon TPM 1.2 SLB9635 （Optional） |
| Watchdog Timer | Reset: 1sec. ～ 255min. and 1sec. or 1min./step |
I/O
| DI/O | 16-bit |
|---|---|
| MIO | 2 x SATA/ SATA II, 4 x COM （5V/ 12V）, 2 x PS/2 KB/MS, 1 x LPT |
| USB | 8 USB 2.0 |
Display
| Chipset | Intergrated Intel® Gen 3.5 ＋ GFX Render Core 200MHz （PNV-M）/ 400MHz （PNV-D） |
|---|---|
| Display Memory | Shared Memory |
| Dual Display | VGA ＋ LVDS |
| LVDS | Single Channel 18-bit LVDS |
| Resolution | VGA Mode : Up to 2048 x 1536 @ 60Hz （PNV-D）; VGA Mode : Up to 1400 x 1050 @ 60Hz （PNV-M） |
| VGA Ports | One D-sub & one Buffered Pin-head Shared The Same Signals |
Audio
| AC97 Codec | Realtek ALC888 Supports 5.1＋2-CH Audio |
|---|---|
| Audio Amplifer | PA3005D2 Stereo 6 Watt Per Channel |
| Audio Interface | Mic-in, Line-in, Line-out |
Ethernet
| LAN1 | Intel® 82583V PCIe Gigabit Ethernet |
|---|---|
| LAN2 | Intel® 82583V PCIe Gigabit Ethernet |
Mechanical & Environmental
| Operating Humidity | 0 ～ 90％ Relative Humidity, Non-condensing |
|---|---|
| Operation Temperature | 0 ～ 60°C （32 ～ 140°F） |
| Power Type | ATX/AT |
| Size ( L x W ) | 6.69” x 6.6” （170mm x 170mm） |
| Weight | 0.88lbs （0.4kg） |
