Intel® Core™/Pentium®/Celeron® プロセッサ対
応 Intel® H61 Express チップセット搭載Mini ITX マザーボード
- JAN/UPC：4717677406542
- メーカー型番：EMX-H61B-A1R
- TEKWIND型番：AVA-EMX-H61B-A1R
・ 第3/第2世代 Intel® Core™ i7/i5/i3、Pentium®
およびCeleron プロセッサ対応 (最大TDP値：65Wまで)
・ Intel® H61 Express チップセット搭載
・ DDR3L/DDR3(ジャンパにより選択) 1066/1333MHz
SDRAM 204ピン SODIMM ソケット x1（最大８GB）
・ Realtek Gigabit イーサネット
・ HDMI、VGA、LVDS
・ SATA II x2、Mini PCI-e x1（mSATA対応）、 Mini PCIe x1
（ WiFiモジュール対応）、USB 2.0 x8、COM x2、 8-bit GPIO
・ 広範囲電源入力：12V ~ 19V
・ 寸法 (L x W) ：170 x 170mm
製品についてお気軽にお問い合わせください

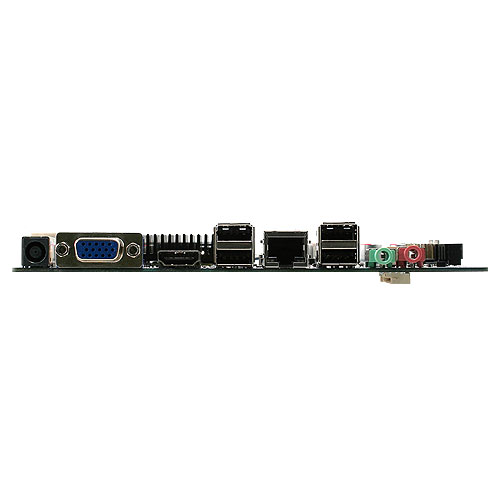

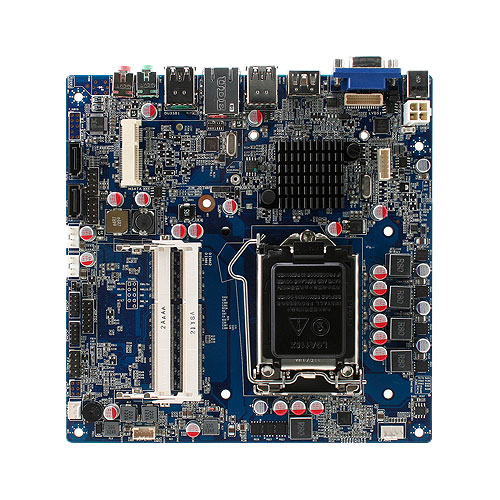

この製品を問い合わせる製品画像
仕様（スペック）
System
| CPU | Intel® LGA1155 Socket Supports 2nd/ 3rd Generation Core™ i7/ i5/ i3, Pentium® and Celeron® Processors (Max. TDP at 65W) |
|---|---|
| BIOS | AMI uEFI BIOS, 64Mbit SPI Flash ROM |
| System Chipset | Intel® H61 Express Chipset |
| I/O Chip | ITE IT8728F |
| System Memory | 2 x 204-pin DDR3/DDR3L (Jumper Selectable) 1066/1333/1600 SODIMMs, Up to 16 GB |
| Watchdog Timer | H/W Reset, 1sec. – 65535sec./min. 1sec. or 1min. step |
| H/W Status Monitor | Monitoring CPU Temperature and Fan Status with Auto Throttling Control |
| Buzzer | Buzzer Onboard |
| Expansion | 1 x Mini PCI-e (Mini PCI-e and mSATA SSD is Switchable Through Jumper); 1 x Mini PCI-e Supported WiFi |
I/O
| MIO | 2 SATA II, 2 SATA Power |
|---|---|
| Serial Port | 2 x RS-232 without Voltage |
| USB | 8 x USB 2.0/1.1 |
| GPIO | 1 x 12-pin Header for 8-bit General Purpose I/O |
Display
| Chipset | Intel® H61 Integrated |
|---|---|
| Resolution | Dual Display Pipes Supported - HDMI: 1920 x 1080; VGA: 2048 x 1536 |
| Dual Display | VGA + LVDS , VGA + HDMI , HDMI + LVDS |
| LVDS | Parade PS8625 Support 2-CH 24-bit LVDS 1920 x 1200 |
Audio
| Audio Codec | Realtek ALC661 HD Audio Decoding Controller |
|---|---|
| Audio Interface | Line-out, Mic-in |
| Audio Amplifer | Realtek ALC112 Stereo Class-D 5W x 2 |
Ethernet
| Chipset | 1 x Realtek RTL8111E PCI-Express Gigabit Ethernet |
|---|---|
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
Mechanical & Environmental
| Power Requirement | DC +12V ~ 19V |
|---|---|
| Power Type | ATX Mode |
| Operation Temperature | 0 ~ 60°C (32 ~ 140°F) |
| Storage Temperature | -40 ~ 75°C (-40 ~ 167°F) |
| Operating Humidity | 0 ~ 90% Relative Humidity, Non-condensing |
| Size ( L x W ) | 6.69” x 6.69” (170mm x 170mm) |
| Weight | 0.88lbs (0.4Kg) |
