Intel® Core™/Pentium®/Celeron® Mini ITX
マザーボード Intel® H61 Express チップセット搭載
・JAN/UPC：4719552735570
・メーカー型番：EMX-H61-A1R
・TEKWIND型番：AVA-EMX-H61-A1R
・ Intel® LGA1155ソケット Core™ i7/i5/i3, Pentium®,
Celeron® プロセッサー対応
・ Intel® H61 Expressチップセット搭載
・ 2 x 240ピン DIMM ソケット、最大8GB 2-ch DDR3
1066/1333MHz SDRAM 対応
・ VGA, DVI-D, HDMI
・ Realtek ALC892 7.1-ch HD オーディオ
・ Dual Broadcom® 57788 Gigabitイーサネット
・ 1 Mini PCIe, 1 PCIex16
・ 4 SATA II, 2 USB 3.0, 8 USB 2.0
・ 寸法 (L x W) ：170 x 170mm
製品についてお気軽にお問い合わせください

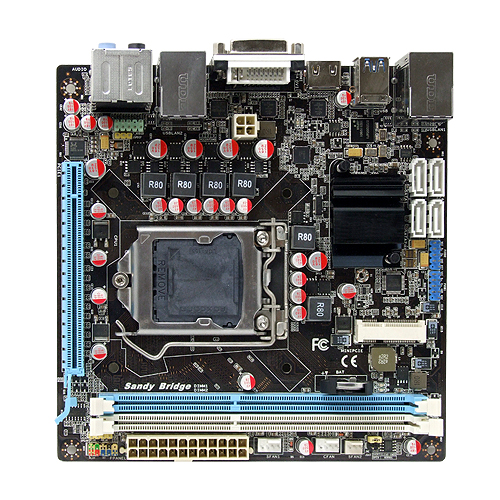

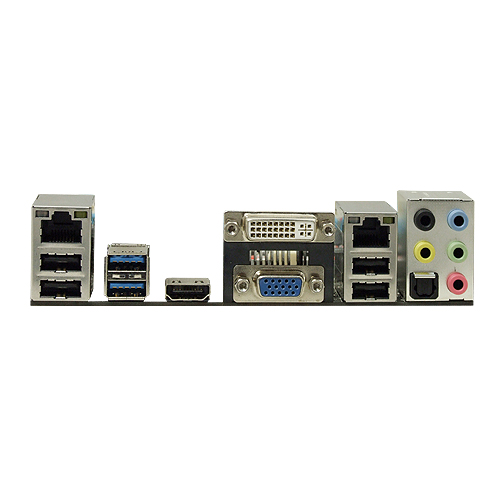

この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI UEFI 32Mbit Flash ROM BIOS |
|---|---|
| CPU | Intel® LGA1155 Socket Supports Core™ i7/ i5/ i3, PentiumR and CeleronR Processors |
| Expansion | 1 x Mini PCIe, 1 x PCIex16 |
| H/W Status Monitor | Monitoring CPU Temperature and Fan Status with Auto Throttling Control |
| I/O Chip | Nuvoton NCT5577D |
| System Chipset | Intel® H61 Express Chipset |
| System Memory | Two 240-pin DIMM Sockets Up to 8GB Dual Channel Unbuffered DDR3 1066/ 1333MHz SDRAM |
I/O
| MIO | 4 SATA II 3.0Gb/s, 1 x S/PDIF-out Header |
|---|---|
| USB | 2 x USB 3.0, 8 x USB 2.0 |
Display
| Chipset | Intel® HD Graphics Media Accelerator 2000/ 3000 （Based on CPU Type）; Support for DX10.1 and OpenGL3.0 |
|---|---|
| Dual Display | VGA ＋ DVI-D, VGA ＋ HDMI, DVI-D ＋ HDMI |
| Resolution | VGA: 2048 x 1536 @ 75Hz; HDMI: 1920 x 1200 @ 60Hz; DVI-D: 1920 x 1200 @ 60Hz; （The DVI-D Port does’t Support D-Sub Connection by Adapter） |
Audio
| AC97 Codec | Realtek ALC892 7.1-CH High-Definition Audio Codec |
|---|---|
| Audio Interface | Mic-in, Line-in, Line-out, Center/ Subwoofer, Rear R/L, S/PDIF-out |
Ethernet
| LAN1 | BroadcomR 57788 PCI-Express Gigabit Ethernet |
|---|---|
| LAN2 | BroadcomR 57788 PCI-Express Gigabit Ethernet |
Mechanical & Environmental
| Operating Humidity | 0 ～ 90％ Relative Humidity, Non-condensing |
|---|---|
| Operation Temperature | 0 ～ 50°C （32 ～ 121°F） |
| Power Requirement | ＋12V/ ＋5V/ 5Vsb |
| Power Type | ATX |
| Size ( L x W ) | 6.69” x 6.69” （170mm x 170mm） |
| Storage Temperature | -40 ～ 75°C （-40 ～ 167°F） |
| Weight | 0.88lbs （0.4Kg） |
