Intel® Atom™ Cedarview-D Mini ITXマザーボード
Intel® NM10 Expressチップセット搭載
・JAN/UPC：4719552736850
・メーカー型番：EMX-CDV-D255-A1R
・TEKWIND型番：AVA-EMX-CDV-D255-A1R
・ オンボードIntel® Atom™ Cedarview-Dプロセッサー/
Cedarview-M対応
・ Intel® NM10 Expressチップセット搭載
・ 1 x 204ピン DDR3 SODIMM ソケット、最大4GB DDR3
800/1066MHz SDRAM対応
・ VGA, HDMI, 1 x 24-bit LVDS
・ 7.1-CH オーディオ, デュアル Intel® Gigabitイーサネット
・ 1 Mini PCIe, 1 PCIex1, オプション : CFast
・ 2 SATA, 6 COM (5V/12V), 7 USB, 8-bit GPIO
・ オプション : TPM 1.2
・ 寸法 (L x W) ：170 x 170mm
※AVA-EMX-CDV-D255-A2Rに型番が変更いたしました。仕様の変更はございません。
製品についてお気軽にお問い合わせください

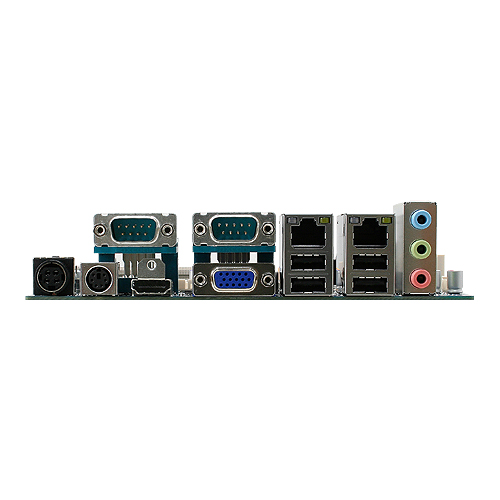

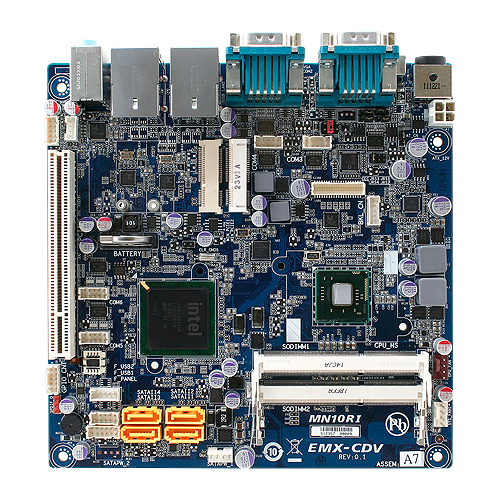

この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI 16Mbit SPI BIOS |
|---|---|
| CPU | Onboard Intel® Atom™ D2550 （N2800/ N2600 for Option） |
| Expansion | 1 x PCI, 2 x Mini PCIe |
| H/W Status Monitor | Monitoring System Temperature, Voltage with Auto Throttling Control |
| I/O Chip | ITE8781 ＋ FINTEK1214 |
| SSD | 1 x mSATA Supports on The 2nd Mini-PCIe （Option） |
| System Chipset | Intel® ICH10-R |
| System Memory | Two 204-pin DDR3 SODIMM Socket Supports Up to 4GB DDR3 800/ 1066 SDRAM |
| TPM | TPM 1.2 （Optional） |
| Watchdog Timer | H/W Reset : 1 to 255 sec/min per step |
I/O
| GPIO | 8-bit General Purpose I/O for 4-bit DI and 4-bit DO |
|---|---|
| MIO | 2 External (COM1, RS-232/422/485; COM2, RS-232), 4 Internal (COM3, RS-232 with 5V/12V selected by Jumper, COM4 ~ 6, RS-232) |
| RAID | RAID 0, 1, 5, 10 Supported |
| USB | 7 USB 2.0 （4 Rear, 3 Internal） |
Display
| Chipset | Cederview Integrated Graphics |
|---|---|
| Dual Display | LVDS ＋ VGA, VGA ＋ HDMI, HDMI ＋ LVDS |
| Resolution | VGA/ HDMI Display: 1920 x 1200, eDP to LVDS Translator 1920 x 1080 |
Audio
| Audio Interface | Mic-in, Line-in and Line-out, Speaker-out |
|---|---|
| Chipset | Azalia Realtek ALC269, Build-in 2W Audio Amplifier on Chip |
Ethernet
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
|---|---|
| LAN | 2 x Realtek 8111E Gigabit Ethernet |
Mechanical & Environmental
| Operating Humidity | 0 ～ 90％ Relative Humidity, Non-condensing |
|---|---|
| Operation Temperature | 0 ～ 60°C （32 ～ 140°F） |
| Power Requirement | DC ＋12V |
| Power Type | AT / ATX Mode （Selectable by Jumper） |
| Size ( L x W ) | 6.69” x 6.69” （170mm x 170mm） |
| Storage Temperature | -40 ～ 75°C （-40 ～ 167°F） |
| Weight | 0.88lbs （0.4Kg） |
