EMX-CDT

カテゴリー： 産業用組込み向けパーツ > マザーボード > Mini ITX

Intel® Atom™ Cedar Trail Mini ITXマザーボード
Intel® D2700プロセッサー + NM10チップセット

・JAN/UPC：4719552735563
・メーカー型番：EMX-CDT-A1R
・TEKWIND型番：AVA-EMX-CDT-A1R

・ Intel® Atom™ Processor D2700 Cedar Trailプロセッサー
・ Intel® NM10チップセット搭載
・ 1 最大4GB DDR3 1066/1333MHz SO-DIMM対応
・ VGA, HDMI, 2-ch 18/ 24-bit LVDS
・デュアル Realtek RTL8111E PCIe Gigabitイーサネット
・ 1 Mini PCIe, 1 PCIex1
・ 2 SATA II, 6 COM (5V/12V), 8 USB, 8-bit GPIO
・寸法 : 170mm x 170mm

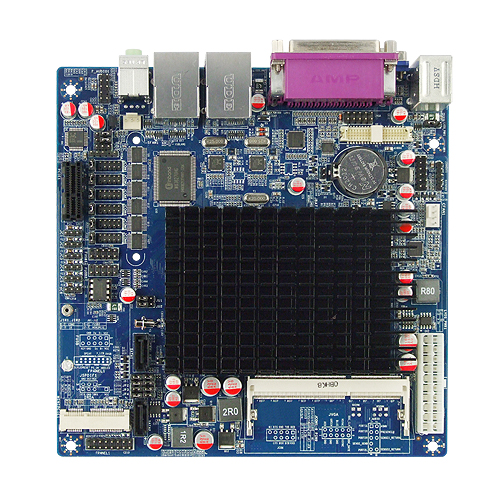

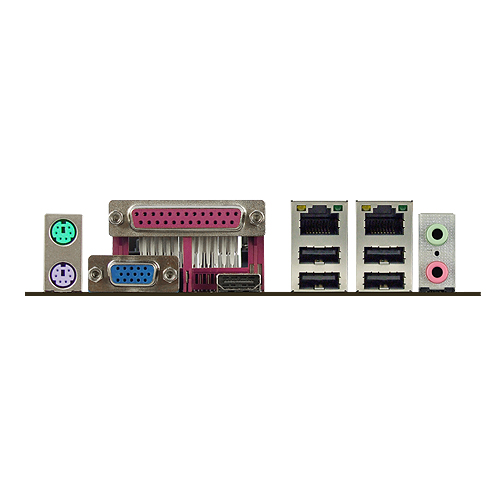

製品画像

スペック

System

BIOS	AMI 16MBit SPI BIOS
CPU	Onboard Onboard Intel® Atom™ D2550 Processor （1M Cache, 1.86GHz）
Expansion	1 x Mini PCIe socket （＊Mini PCIe and mSATA SSD Switch Through Jumper）
H/W Status Monitor	Monitoring Temperature, Voltage and Cooling Fan
I/O Chip	Winbond W83627UHG
System Chipset	Intel® NM10
System Memory	One 204-pin DDR3 1066/ 1333MHz SO-DIMM Socket, Supports Up to 4GB Max
Watchdog Timer	Reset : 1 to 255 sec/min per step

I/O

GPIO	8-bit General Purpose I/O for DI and DO
MIO	6 x Internal RS-232 （5V/ 12V）, 2 x SATA II, 1 x LPT, 1 x PS2 Keyboard, 1 x PS2 Mouse, 1 x 10-pins Header for VGA Output Port
USB	8 x USB 2.0/ 1.1

Display

Chipset	Integrated Intel® Graphics Media Accelerator 3650 （Gfx freq @ 640MHz） Support DX9
LVDS	Single-channel 18/ 24-bit LVDS
Multiple Display	LVDS ＋ VGA, VGA ＋ HDMI, HDMI ＋ LVDS
Resolution	VGA/ HDMI Display: 1920 x 1200; Internal LVDS 1440 x 900

Audio

AC97 Codec	Realtek ALC661 HD Audio Decoding Controller
Audio Interface	Mic-in, Line-out; Support On-board S/PDIF Input/ Output

Ethernet

LAN1	Realtek RTL8111E PCI-Express Gigabit Ethernet
LAN2	Realtek RTL8111E PCI-Express Gigabit Ethernet

Mechanical & Environmental

Operating Humidity	0 ～ 90％ Relative Humidity, Non-condensing
Operation Temperature	0 ～ 60°C （32 ～ 140°F）
Power Requirement	＋12V/ ＋5V/ 5Vsb
Power Type	ATX
Size ( L x W )	6.69” x 6.69” （170mm x 170mm）
Storage Temperature	-40 ～ 75°C （-40 ～ 167°F）
Weight	1.058lbs （0.48kg）
