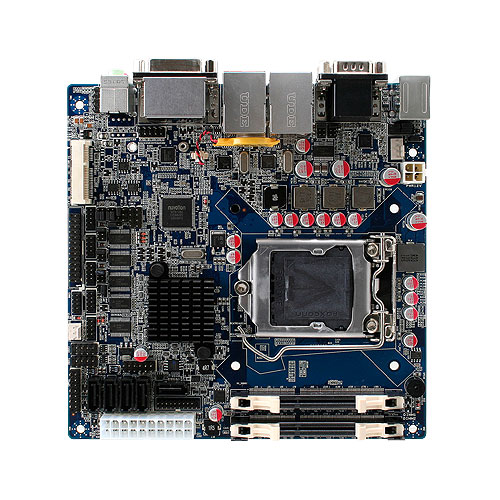

Intel® Core™ i7/i5/i3/Pentium®/Celeron®対応
Intel® B75 チップセット搭載 Mini ITX マザーボード
・JAN/UPC:4717677401714
・メーカー型番:EMX-B75-A1R
・TEKWIND型番:AVA-EMX-B75-A1R
・ Intel® Maho Bay プラットフォーム サポート
・ Intel® B75 チップセット搭載
・ 2 x 204ピン DIMMs Socket ソケット、最大16GB DDR3 DDR3L
(ジャンパ選択可能) 1333/1600MHz SDRAM対応

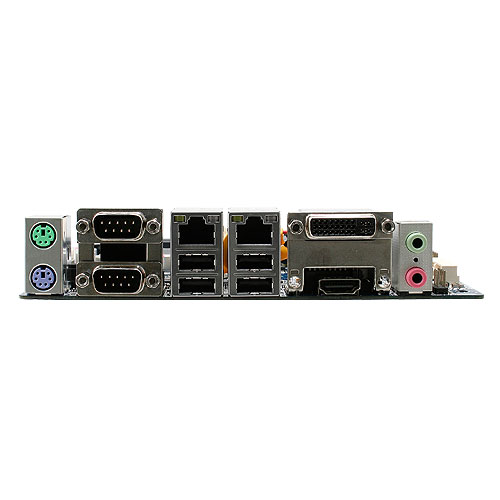

・ DVI-D, HDMI, VGA
・ Realtek ALC661 HDオーディオ
・ デュアル Gigabit イーサネット
・ 5 SATA II, 1 Mini PCIe
・ 2 USB 3.0, 8 USB 2.0, 8 RS-232, 2 RS-422/485
・ 寸法 (L x W) :170 x 170mm
製品についてお気軽にお問い合わせください
この製品を問い合わせるスペック
System
CPU | Intel® Ivy Bridge Desktop LGA1155 (Socket H2) (Max. TDP at 65W) |
---|---|
BIOS | AMI 64Mbit SPI BIOS |
System Chipset | Intel® Panther Point (Intel® B75 Chipset) |
I/O Chip | NuvoTon NUT6106D Support 6 COMs, Fintek F81216AD for 4 COMs |
System Memory | Two 204-pin DIMMs Socket Support Up to 16GB DDR3/ DDR3L (Jumper Selectable) 1333/ 1600 SDRAM |
Watchdog Timer | Reset: 1sec. ~ 65535sec./min. and 1sec. or 1min./step |
H/W Status Monitor | Monitoring System Temperature, Voltage with Auto Throttling Control |
Expansion | 1 x Mini PCIe (Mini PCIe and mSATA SSD Switch Through Jumper) |
Buzzer | Buzzer Onboard |
I/O
MIO | 5 SATA II, 1 mSATA, LPT, 1 PS2 KB/ MS |
---|---|
Serial Port | RS-422/485 : COM2, COM10 RS-232 with 5V/12V : COM1, COM3 ~ COM6 RS-232 without Voltage : COM7 ~ COM9 |
USB | 2 x USB 3.0, 8 x USB 2.0 |
GPIO | 1 x 12-pin Header for 8-bit General Purpose I/O |
Display
Chipset | Intel® B75 Integrated |
---|---|
Resolution | VGA/ DVI-D Display: 1920 x 1200 HDMI: 1080P |
Multiple Display | DVI-D, VGA, HDMI |
Audio
Chipset | Realtek ALC661 HD Audio Decoding Controller |
---|---|
Audio Interface | Mic-in, Line-out |
Ethernet
LAN1 | Realtek RTL8111E Gigabit Ethernet |
---|---|
LAN2 | Realtek RTL8111E Gigabit Ethernet |
Mechanical & Environmental
Power Requirement | +12V/ +5V/ +3.3V/ +5VSB |
---|---|
Power Type | ATX Mode |
Operation Temperature | 0 ~ 60°C (32 ~ 140°F) |
Storage Temperature | -40 ~ 75°C (-40 ~ 167°F) |
Operating Humidity | 0 ~ 90% Relative Humidity, Non-condensing |
Size ( L x W ) | 6.69” x 6.69” (170mm x 170mm) |
Weight | 0.88lbs (0.4Kg) |
