カテゴリー: 産業用組込み向けパーツ > マザーボード > ATXモジュール

販売終了 法人向け製品

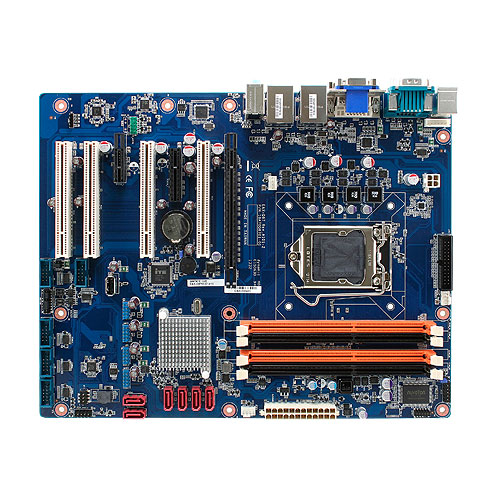

第4世代 Intel® Core i7/i5/i3 CPU プロセッサ対応 Intel® Q87 チップセット搭載



・ 第4世代 Intel® Core™ i7/i5/i3 デスクトップ向け
LGA1150 (Socket H3) CPU対応
・ Intel® Q87チップセット
・ DDR3 1333/1600MHz SDRAM対応 240ピン DIMM
ソケット x4(最大32GB)
・ デュアルギガビットイーサネット、5.1ch オーディオ
・ DisplayPort x2、DVI、VGA、LVDS (オプション)
・ SATA III x6、PCIex16 x1、PCIex4 (x16 物理スロット) x1、
PCIex1 x1, PCI x1
・ USB 3.0 x4、USB 2.0 x10、COM x6、8-bit DIO
・ RAID 0、1、5、10対応
・ iAMT 9.0対応, TPM 1.2対応
・ 寸法 (L x W) : 243.84 x 243.84 mm





CPU Intel® Haswell Desktop LGA1150 (Socket H3), Up to 95W
BIOS AMI uEFI BIOS, 64Mbit SPI Flash ROM; iAMT 9.0 Supported
System Chipset Intel® Q87 Chipset (Co-lay C226 Chipset)
I/O Chip Nuvoton NCT6776F
System Memory 4 x 240-pin DIMM Sockets Support Up to 32GB DDR3 1333/ 1600MHz SDRAM
Watchdog Timer H/W Reset, 1sec. ~ 65535sec./min. and 1sec. or 1min./step
H/W Status Monitor Monitoring System Temperature and Voltage with Auto Throttling Control
Expansion 4 x PCI, 1 x PCIex16 Gen.3,1 x PCIex4, 1 x PCIex1
Buzzer Buzzer Onboard
RAID RAID 0, 1, 5 and 10
TPM TPM 1.2 SLB9635 (Optional)

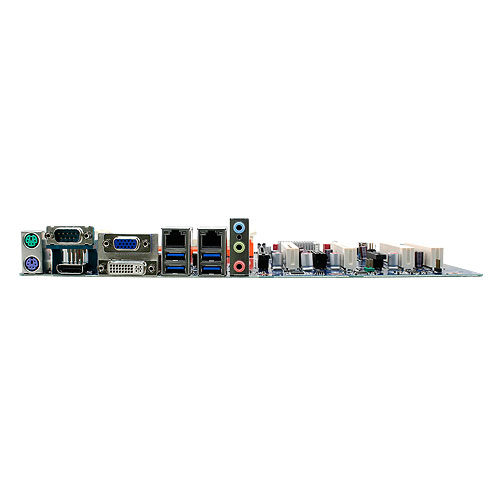

MIO 1 COM (Rear), 5 COM (Internal COM2 RS-232/422/485, w/ +5V & 12V Supported, COM3 ~ 6 RS-232), 1 VGA, 1 DP, 1 DVI, 1 Audio Jack, 1 PS/2 KB/ MS, 6 SATA III, 1 LPT
USB 4 USB 3.0 (Rear), 9 USB 2.0 (Internal)
DIO 8-bit General Purpose I/O for 4-bit DI and 4-bit DO


Chipset Intel® Q87 Integrated
Resolution 3 Independent Display Supported - DP: 1920 x 1200, VGA: 2048 x 1536, DVI: 1920 x 1200


Audio Codec Realtek ALC892 HD Codec, 6W Amplifier Onboard
Audio Interface Mic-in, Line-in and Line-out, Speaker-out


Chipset 1 x Intel® I210AT Gigabit Ethernet Controller; 1 x Intel® I217LM Gigabit Ethernet PHY
Ethernet Interface 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible

Mechanical & Environmental

Power Requirement ATX
Power Type AT/ ATX Mode (Selectable by Jumper)
ACPI Single Power ATX Support S0, S1, S3, S4; ACPI 3.0 Compliant
Operation Temperature 0 ~ 60°C (32 ~ 140°F)
Storage Temperature -20 ~ 75°C (-4 ~ 167°F)
Operating Humidity 0% ~ 90% Relative Humidity, Non-condensing
Size ( L x W ) 12” x 9.6” (304.8mm x 243.84mm)
Weight TBD
