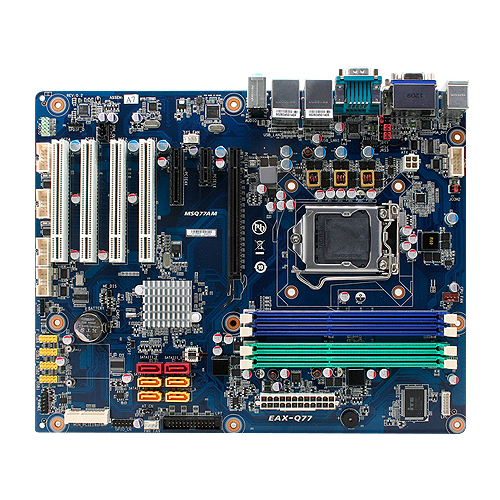

Intel® Ivy Bridge ATXマザーボード
Intel® Q77チップセット搭載
・JAN/UPC：4719552739646
・メーカー型番：EAX-Q77-A1R
・TEKWIND型番：AVA-EAX-Q77-A1R
・ Intel® Ivy Bridge Desktop LGA1155ソケット
・ Intel® Q77チップセット搭載
・ 2 x 240ピン DDR3 DIMMs、最大8GB DDR3
1066/1333MHz SDRAM 対応
・ トリプルディスプレイ, DVI, HDMI, VGA
・ Realtek ALC892 HD オーディオ
・ デュアル Gigabitイーサネット
・ 4 PCI, 1 PCIex16, 1 PCIex4, 1 PCIex1
・ 6 SATA II, 8 USB 2.0, 4 COM, 8-bit DIO,
1 PS/2用6ﾋﾟﾝﾍｯﾀﾞｰｺﾈｸﾀｰ
・ TPM 1.2
・ 寸法 : 304.8mm x 243.84mm
製品についてお気軽にお問い合わせください
この製品を問い合わせる製品画像
スペック
System
| CPU | For Intel® Ivy Bridge & Sandy Bridge Desktop Socket LGA1155 |
|---|---|
| BIOS | AMI uEFI BIOS, 64Mbit SPI Flash ROM; iAMT8.0 Supported |
| System Chipset | Intel® Q77 Chipset |
| I/O Chip | ITE 8781 |
| System Memory | 4 x 240-pin DIMM Sockets Support Up to 32GB DDR3 1333/ 1600MHz SDRAM |
| Watchdog Timer | H/W Reset, 1sec. ～ 65535sec./min. and 1sec. or 1min./step |
| H/W Status Monitor | Monitoring System Temperature and Voltage with Auto Throttling Control |
| Expansion | 1 x PCIex16, 1 x PCIex4, 1 x PCIex1, 4 x PCI, 1 x Mini PCIe |
| RAID | RAID 0, 1, 5 and 10 |
| TPM | TPM 1.2 SLB9635 |
I/O

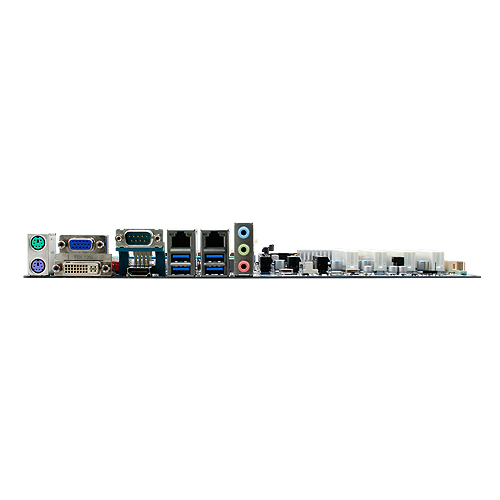

| MIO | 1 COM （Rear COM1 RS-232/422/485 Supported）, 5 COM （Internal COM2 5V/12V Supported, COM3 ～ 6 RS-232）, 1 VGA, 1 HDMI, 1 DVI, 1 Audio Jack, 1 PS/2 KB/MS, 4 SATA II, 2 SATA III, 1 LPT, 1 S/PDIF |
|---|---|
| DIO | 8-bits General Purpose I/O for 4-bit DI and 4-bit DO |
| USB | 4 USB 3.0 （Rear）, 9 USB 2.0 （Pin-header） |
Display
| Chipset | Intel® Q77 Integrated |
|---|---|
| Dual Display | HDMI ＋ VGA, HDMI ＋ DVI, VGA ＋ DVI |
| Resolution | 3 Display Pipes Supported - HDMI: 1920 x 1200, VGA: 2048 x 1536, DVI: 1920 x 1200 |
Audio
| Audio Codec | Realtek ALC269Q HD Codec Build-in 2W Amplifier |
|---|---|
| Audio Interface | Mic-in, Line-in and Line-out, Speaker-out |
Ethernet
| Chipset | 1 x Intel® 82574L Gigabit Ethernet Controller; 1 x Intel® 82579 Gigabit Ethernet PHY |
|---|---|
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
Mechanical & Environmental
| Power Requirement | ATX |
|---|---|
| Power Type | AT/ ATX Mode （Selectable by Jumper） |
| ACPI | Single Power ATX Support S0, S1, S3, S4; ACPI 3.0 Compliant |
| Operation Temperature |
0 ～ 60°C （32 ～ 140°F） |
| Storage Temperature | -40 ～ 75°C （-40 ～ 167°F） |
| Operating Humidity | 0％ ～ 90％ Relative Humidity, Non-condensing |
| Size ( L x W ) | 12” x 9.6” （304.8mm x 243.84mm） |
| Weight | 1.32lbs （0.6Kg） |
