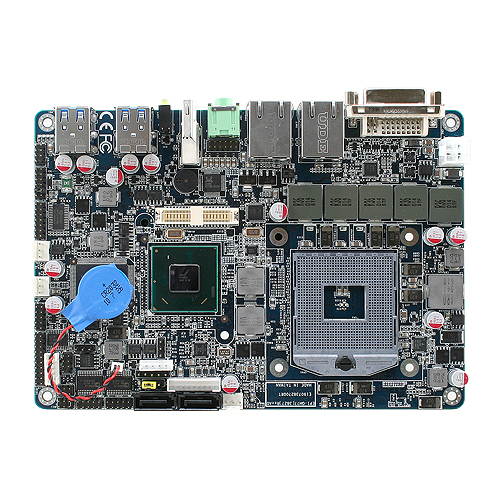

Avalue EPI-QM77

Intel Ivy Bridge EPICモジュール
Intel QM77チップセット搭載

・JAN/UPC：4719552738090
・メーカー型番：EPI-QM77-A1R
・TEKWIND型番：AVA-EPI-QM77-A1R

･ Intel Ivy Bridgeプロセッサー
･ Intel Panther Point-Mbl (QM77) チップセット搭載
･ 1 x 204ピン DDR3 SODIMM ソケット、最大8GB DDR3 1066/1333MHz SDRAM対応
･トリプルディスプレイ, 2 チャンネル LVDS,1 DVI-I, 1 HDMI
･デュアル Intel Gigabit イーサネット
･ 2 SATA II, 2 COM, 16-bit GPIO, 2 USB2.0, 4 USB3.0
･ iAMT 8.0対応, mSATA
･下位互換 (IntelSandy Bridgeプロセッサー動作可能)
･寸法 : 115mm x 165mm

製品についてお気軽にお問い合わせください

この製品を問い合わせる

プロフェッショナルがいるテックウインドの強み

スペック

System

BIOS	AMI 64Mbit SPI BIOS
CPU	Intel® Core™ i7-3610QE, 4-Core, 2.3GHz, 6M Cache; Intel® Core™ i5-3610ME, 2-Core, 2.7GHz, 3M Cache; Intel® Core™ i3-3120ME, 2-Core, 2.4GHz, 3M Cache
Expansion	1 x Mini PCIe （Support mSATA）
H/W Status Monitor	Monitoring System Temperature, voltage with Auto Throttling Control
I/O Chip	Nuvoton NTC6776F
SSD	1 x mSATA （from Mini-PCIe Slot）
System Chipset	Intel® Panther Point-Mbl （QM77）
System Memory	One 204-pin DDR3 SODIMM Socket, Supports Up to 8GB DDR3 1066/ 1333 SDRAM
Watchdog Timer	Reset: 1sec. ～ 65535min. and 1sec. or 1min./step

I/O

DI/O	8-bit GPI, 8-bit GPO
IrDA	Nuvoton NTC6776F （Share with COM2）
MIO	2 x SATA III, 1 x RS-232, 1 x RS-232/ 422/ 485, LPC
USB	2 x USB 2.0 （Pin Header）, 4 x USB 3.0 （Edge Connectors）

Display

Chipset	Intel® QM77
Display Memory	Share System Memory Up to 512MB
DVI	One DVI Port Co-lay with VGA
LVDS	Dual-channel 18/ 24-bit LVDS
Multiple Display	DVI ＋ LVDS ＋ HDMI or CRT ＋ LVDS ＋ HDMI
Resolution	DVI Mode: 1920 x 1200 @ 60Hz, LCD/ Simultaneous Mode : 18 or 24 bits/ pixel; Pixel Resolution Clock 25 - 112MHz, HDMI Mode: 1920 x 1200 @ 60Hz

Audio

Audio Interface	High Definition Audio
Chipset	Realtek ALC892 Supports 5.1-CH Audio

Ethernet

Ethernet Interface	1000 Base-Tx Gigabit Ethernet Compatible
LAN	1 x Intel® 82574L, 1 x Intel® 82579 （Gigabit PHY）

Mechanical & Environmental

ACPI	Single Power ATX Support S0, S3, S4, S5; ACPI 1.0b and 2.0 Compliant
Operating Humidity	0％～ 90％ Relative Humidity, Non-condensing
Operation Temperature	0 ～ 60°C （32 ～ 140°F）
Power Requirement	＋12V ～ 19V, Reverse Power Connector for SATA
Power Type	Single Power AT/ ATX
Size ( L x W )	4.5" x 6.5" （115mm x 165mm）
Storage Temperature	-40 ～ 75°C （-40 ～ 167°F）.
Weight	0.4lbs （0.18kg）

Built-in Touch Screen （Optional）

Chipset	PenMount 6000
Touch Screen Interface	With 9-pin 2.0mm Box Header （Can be Selected to Support 4/ 5/ 8-wire Touch Screen）
