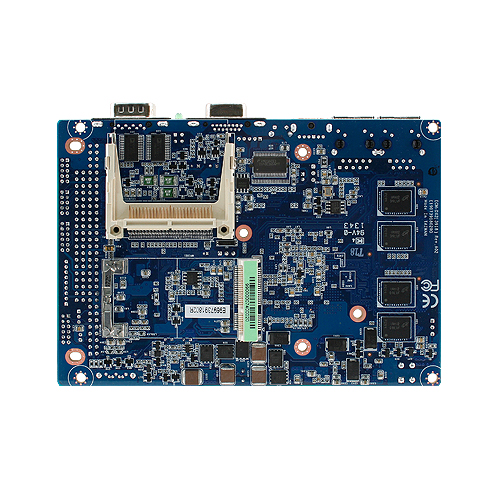

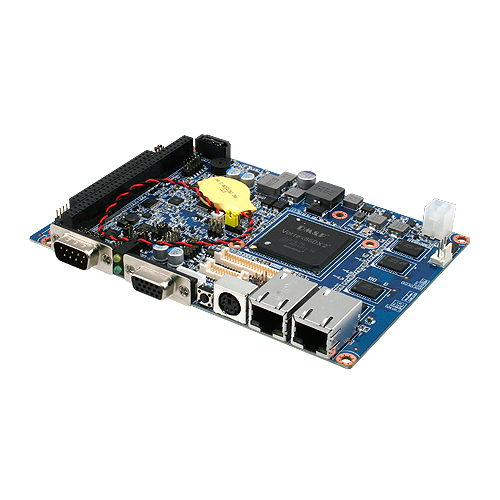

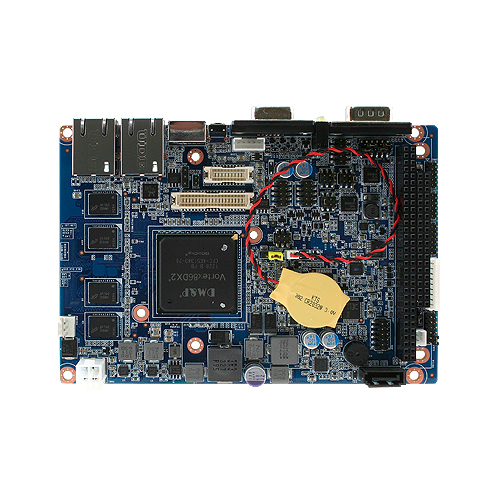

DM&P Vortex86DX2 SoC
搭載 3.5 “マイクロモジュール
- JAN/UPC：4717677410082
- メーカー型番：ECM-DX2-24-A1R
- TEKWIND型番：AVA-ECM-DX2-24-A1R
･ DM&P Vortex86DX2 SoC, 低消費電力プロセッサ(4.5W @ 800MHz）
･ DDR2 メモリ 最大1GBまでオンボード搭載可能 (32bit)
･ 二画面出力に対応（VGA + LVDS、VGA + TTL）
･ シングルチャンネル24-bit LVDS(オプションにより18-bit選択可能)
･ PC/104 拡張 (8/16ビット ISAバス)
･ 広範囲温度：-40 ~ 75℃対応
･ HDオーディオ
･ ファンレス動作可能
･ 寸法(L x W)：146 x 101mm
製品についてお気軽にお問い合わせください
この製品を問い合わせる製品画像
仕様（スペック）
System
| CPU | DM&P Vortex86DX2 |
| BIOS | 2MB SPI Flash BIOS |
| System Chipset | Vortex86DX2 Integrated Chips |
| System Memory | Onboard DDR2 Memory 1GB (32bit) |
| SSD | 1 x CompactFlash Type I/II Socket |
| Watchdog Timer | Reset: 1sec. ~ 512sec. |
| H/W Status Monitor | Monitoring System Temperature, Voltage with Auto Throttling Control |
| Battery | Cable Type Battery CR-2032 |
| Buzzer | Buzzer Onboard |
| Expansion | PC/104 Expansion (8/16-bit ISA), 1 x Mini PCIe Card |
I/O
| MIO | 2 x RS-232, 2 x RS-232/422/485, 1 x SATA II, 1 x PS2 K/B & Mouse |
| USB | 2 x USB 2.0 |
| DIO | 4-bit GPI, 4-bit GPO |
Display
| Chipset | Vortex86DX2 Integrated Graphics |
| Resolution | VGA Mode: 1280 x 1024 @ 60Hz, LVDS Mode: 1024 x 768 @ 60Hz |
| Multiple Display | VGA + LVDS, VGA + TTL |
| LVDS | Single-channel 24-bit LVDS (Optional 18-bit) |
Audio
| Chipset | Realtek ALC892 Support 5.1-CH Audio |
| Audio Interface | Mic-in, Line-in, Line-out |
Ethernet
| LAN 1 | 10/100 Mbps on DM&P Vortex86DX |
| LAN 2 | 10/100/1000 Mbps on Realtek RTL8111E |
| Ethernet Interface | 10/100/1000 Base-Tx Gigabit Ethernet Compatible |
Mechanical & Environmental
| Power Requirement | +12V ~ 26V |
| Power Type | AT/ATX |
| Operation Temperature | 0 ~ 60°C (32 ~ 140°F), -40 ~ 75°C (for Wide Temperature Model) |
| Storage Temperature | -40 ~ 75°C (-40 ~ 167°F), -40 ~ 75°C (for Wide Temperature Model) |
| Operating Humidity | 0% ~ 90% Relative Humidity, Non-condensing |
| Size ( L x W ) | 5.7" x 4" (146mm x 101mm) |
| Weight | 0.44lbs (0.2kg) |
Built-in Touch Screen(Optional)
| Chipset | PenMount 6000 |
| Touch Screen Interface | With 9-pin 2.0mm Box Header (Can be Selected to Support 4/5/8 Wire Touch Screen) |
