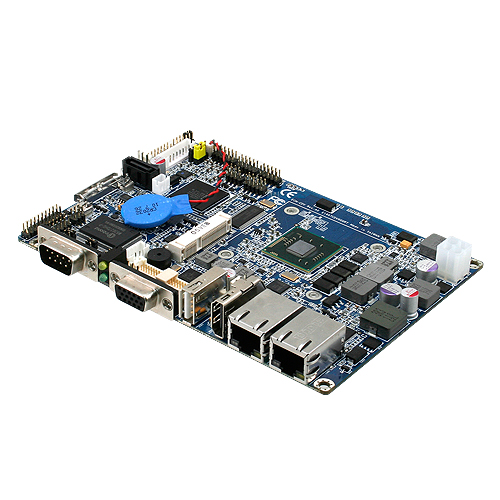

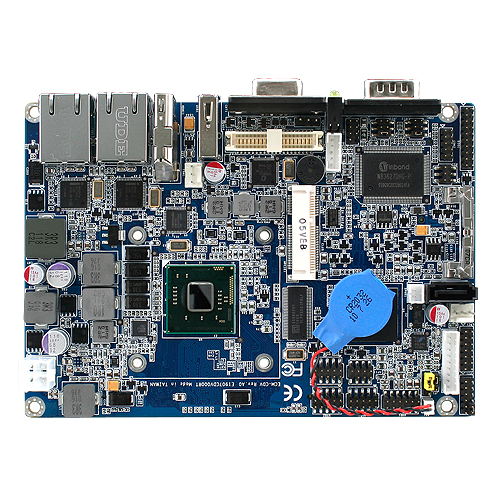

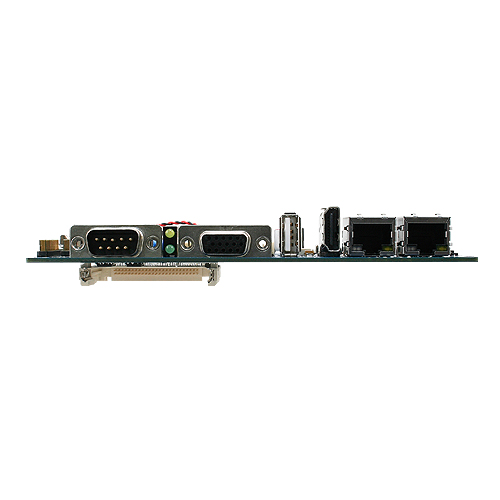

Intel Cedarview 3.5” マイクロモジュール
Intel NM10 Express チップセット搭載
オンボード Intel Atom D2550 プロセッサー
- JAN/UPC：4719552735259
- メーカー型番：ECM-CDV-D255-A1R
- TEKWIND型番：AVA-ECM-CDV-D255-A1R
･ Intel NM10 Expressチップセット搭載
･ 1 204ピン DDR3 SODIMM ソケット、最大4GB DDR3 800/ 1066MHz SDRAM 対応
･ デュアルディスプレイ, HDMI, VGA,デュアルチャンネル18/24-bit LVDS
･ 7.1-ch オーディオ、デュアルGigabitイーサネット
･ 1 CF, 1 SATA, 2 COM, 7 USB, 16-bit GPIO
･ 1 Mini PCIe カード (mSATA対応)
･ オプション：内蔵型タッチパネルモジュール
･ ファンレス仕様
･ 寸法 : 146mm x 101mm
製品についてお気軽にお問い合わせください
この製品を問い合わせる製品画像
仕様（スペック）
System
| BIOS | AMI 16Mbit SPI BIOS |
|---|---|
| CPU | Onboard Intel® Atom™ D2550 / N2800/ N2600 CPU |
| Expansion | 1 x Mini-PCIe （mSATA Supported） |
| H/W Status Monitor | Monitoring System Temperature, Voltage with Auto Throttling Control |
| I/O Chip | Nuvoton W83627DHG-P |
| SSD | One CompactFlash Type I/II Socket |
| System Chipset | Intel® NM10 Express Chipset |
| System Memory | One 204-pin DDR3 SODIMM Socket, Supports Up to 4GB DDR3 800/ 1066 SDRAM for Intel® Atom™ D2550/2800 and Max.2GB for Intel® Atom™ N2600 |
| Watchdog Timer | Reset: 1sec. ～ 65535sec./min. and 1sec. or 1min./step |
I/O
| DIO | 8-bit GPI, 8-bit GPO |
|---|---|
| MIO | 1 x RS-232, 1 x RS-232/ 422/ 485, LPC, 1 x SATA |
| USB | 7 x USB 2.0 |
Display
| Chipset | Intel® Cedarview Integrated Graphics |
|---|---|
| LCDS Interface | Dual-channel 18/ 24-bit LVDS （with eDP） |
| Multiple Display | CRT ＋ LVDS, HDMI ＋ LVDS, CRT ＋ HDMI |
| Resolution | CRT Mode: 1920 x 1200 @ 60Hz; LCD/ Simultaneous Mode: D2550: 1920 x 1080 @ 60Hz （Through eDP）; N2800/ N2600: 1366 x 768 @ 60Hz （Through eDP） |
Audio
| AC97 Codec | Realtek ALC892 Supports 5.1-CH Audio |
|---|---|
| Audio Interface | High Definition Audio |
Ethernet
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
|---|---|
| LAN | 2 x Intel® 82574L Gigabit Ethernet |
Mechanical & Environmental
| ACPI | Single Power ATX Support S0, S3, S4, S5 ACPI 3.0 Compliant |
|---|---|
| Operating Humidity | 0％～90％ Relative Humidity, Non-condensing |
| Operation Temperature | 0 ～ 60°C （32 ～ 140°F） |
| Power Requirement | ＋12V ～ ＋26V |
| Power Type | Single Power AT/ ATX |
| Size ( L x W ) | 5.7" x 4" （146mm x 101mm） |
| Storage Temperature | -20 ～ 80°C （4 ～ 176°F） |
| Weight | 0.44lbs （0.2kg） |
Built-in Touch Screen （Optional）
| Chipset | PenMount 6000 |
|---|---|
| Touch Screen Interface | With 9-pin 2.0mm Box Header （Can be Selected to Support 4/ 5/ 8-wire Touch Screen, Share with USB6） |
