Intel Atom Processor E3800 Family 搭載
・JAN/UPC：4717677411973
・メーカー型番：ECM-BYT-E3845-A1R
・TEKWIND型番：AVA-ECM-BYT-E3845-A1R
･ DDR3 1600/1333MHz SDRAM 対応 204ピン SODIMM ソケット x1（ 最大8GB）
･ 二画面出力に対応（2-CH LVDS、CRT、HDMI）
･ Gigabitイーサネットx1、HDオーディオ
･ ファンレス動作可能
･ CF x1、SATA Il x1、Mini-PCIe x1、USB 3.0 x1、USB 2.0 x5、COM x4、8-bit GPIO
･ Mini PCIex1 (mSATA 対応)
･ ビルトインタッチスクリーンインターフェース（オプション）
･ 寸法 (L x W)：146 x 101mm
製品についてお気軽にお問い合わせください

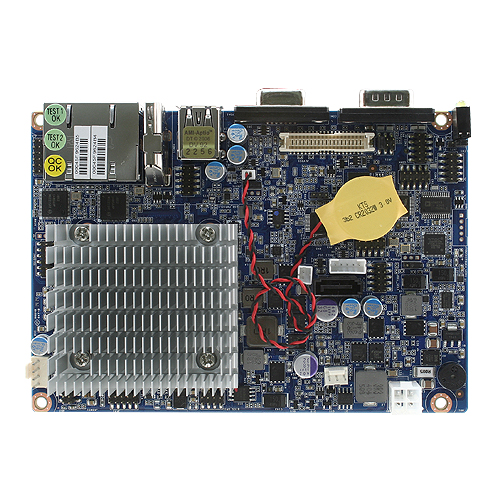

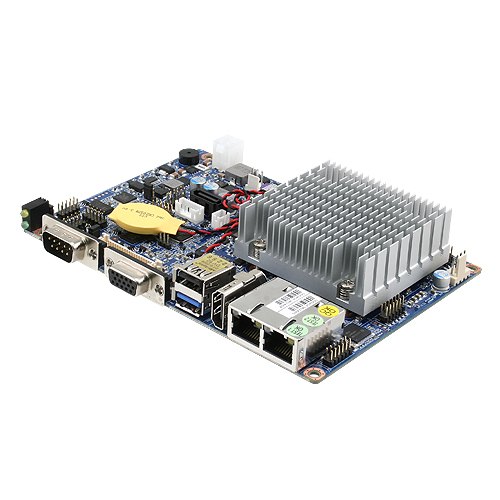

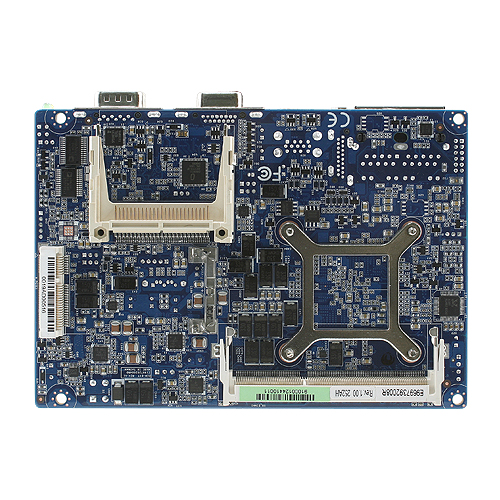

この製品を問い合わせる製品画像
スペック
System
| CPU | Intel® Valleyview SoC-M/ D/ I |
|---|---|
| BIOS | AMI uEFI BIOS, 64Mbit SPI Flash ROM |
| System Chipset | Valleyview SoC Integrated |
| I/O Chip | EC (IT8528E) |
| System Memory | One 204-pin DDR3L SODIMM Socket Supports Up to 8GB DDR3L 1066/ 1333 SDRAM |
| SSD | 1 x CompactFlash Type I/ II Socket (Optional:Support InnoDisk CF-SATA) |
| Watchdog Timer | H/W Reset, 1sec. ~ 65535sec./1sec.step |
| H/W Status Monitor | Monitoring System Temperature, Voltage with Auto Throttling Control |
| Expansion | 1 x Mini PCIe (mSATA Supported) |
I/O
| MIO | 1 x SATA II, 1 x RS-232/422/485, 3 x RS-232 |
|---|---|
| USB | 1 x USB 3.0, 5 x USB 2.0 |
| DIO | 4-bit GPI, 4-bit GPO |
Display
| Chipset | Valleyview SoC Integrated Graphics |
|---|---|
| Multiple Display | CRT + LVDS, HDMI + LVDS, CRT + HDMI |
| LVDS | Dual-channel 18/ 24-bit LVDS |
Audio
| Chipset | Realtek ALC892 Support 5.1-CH Audio |
|---|---|
| Audio Interface | Mic-in, Line-in, Line-out |
Ethernet
| Chipset | 2 x Intel® I211AT Gigabit Ethernet Controller |
|---|---|
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
Mechanical & Environmental
| Power Requirement | +12V ~ 26V |
|---|---|
| ACPI | Single Power ATX Support S0, S1, S3, S4, S5; ACPI 3.0 Compliant |
| Power Type | AT/ ATX |
| Operation Temperature | 0 ~ 60°C (32 ~ 140°F) |
| Storage Temperature | -40 ~ 75°C (-40 ~ 167°F) |
| Operating Humidity | 0% ~ 90% Relative Humidity, Non-condensing |
| Size ( L x W ) | 5.7" x 4" (146mm x 101mm) |
| Weight | 0.44lbs (0.2kg) |
Built-in Touch Screen （Optional）
| Chipset | PenMount 6000 |
|---|---|
| Touch Screen Interface | With 5-pin 2.0mm Box Header (Can be Selected to Support 4/ 5Wire Touch Screen) |
