カテゴリー:
産業用/組込み用パーツ > マザーボード > 3.5インチ SBC

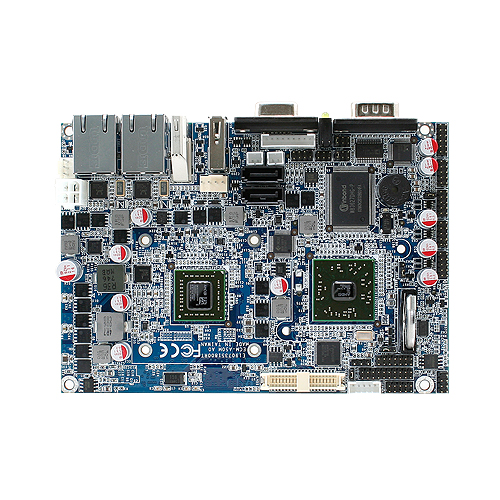

AMD A50M チップセット 搭載
AMD eOntario T56N 1.60GHz CPU オンボード
・JAN/UPC:4716022328669
・メーカー型番:ECM-A50M-56N-A1R
・TEKWIND型番:AVA-ECM-A50M-56N-A1R
・ 1 x 204ピン SODIMM ソケット、最大4GB DDR3
・ 1066MHz SDRAM
・ デュアルビュー, 2-ch LVDS, VGA, HDMI
・ デュアル Gigabit イーサネット, 7.1-ch オーディオ
・ 1 CF, 2 SATA, 2 COM, 7 USB, 16-bit GPIO
・ 寸法 : 146mm x 101mm
スペック
System
BIOS | AMI 32Mbit SPI BIOS |
CPU | AMD eOntario T40E 1.00GHz / T16R 615MHz / T56N 1.60GHz CPU |
Expansion | 1 x Mini PCIe (mSATA Supported) |
H/W Status Monitor | Monitoring System Temperature, Voltage. Auto Trotting Control When CPU Overheats |
I/O Chip | Winbond W83627DHG-P |
SSD | One CompactFlash Type I/II Socket |
System Chipset | AMD A50M |
System Memory | One 204-pin DDR3 SODIMM Socket Supports Up to 4GB DDR3 1066 SDRAM |
Watchdog Timer | Reset: 1sec. ~ 65535sec./min. and 1sec. or 1min./step |
I/O
DI/O | 8-bit GPI, 8-bit GPO |
MIO | 1 x RS-232, 1 x RS-232/ 422/ 485, LPC, 2 x SATA |
USB | 7 x USB 2.0 |
Display
Chipset | AMD Fusion Accelerated Processors |
Multiple Display | CRT + LVDS, HDMI + LVDS, CRT + HDMI |
Resolution | CRT Mode: 1920 x 1200 @ 75Hz (T40N), CRT Mode: 2560 x 1600 @ 75Hz (T56N), LCD/ Simultaneous Mode: 1920 x 1200 @ 75Hz (T40N), LCD/ Simultaneous Mode: 2048 x 1536 @ 75Hz (T56N) |
VGA/LCD Interface | Dual-channel 18/24-bit LVDS (Transfer Through DDI) |
Audio
AC97 Codec | Realtek ALC892 Supports 5.1-CH Audio |
Audio Interface | Mic-in, Line-in, Line-out |
Ethernet
Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
LAN | 2 x Realtek 8111E Gigabit Ethernet |
Mechanical & Environmental
ACPI | Single Power ATX Support S0, S1, S3, S4, S5; ACPI 3.0 Compliant |
Operating Humidity | 0% ~ 90% Relative Humidity, Non-condensing |
Operation Temperature | 0 ~ 60°C (32 ~ 140°F) |
Power Requirement | +12V |
Power Type | AT/ ATX |
Size ( L x W ) | 5.7" x 4" (146mm x 101mm) |
Storage Temperature | -40 ~ 75°C (-40 ~ 167°F) |
Weight | 0.44 lbs (0.2 kg) |
