Intel Z77搭載 DDR3メモリ対応 Mini-ITXマザーボード P8Z77-I DELUXE

P8Z77-I DELUXE

JAN/UPC:0610839185146
TEKWIND型番:ASU-P8Z77-I/DELUXE

Mini-ITXの基盤サイズの限界に挑戦する製品がASUSから登場です!

本製品はフルサイズマザーボードの上位機で採用している電源回路「Dual Intelligent Processors 2 with DIGI+ VRM」をMini-ITXフォームファクターで採用するため、VRM部のみを単独の基板として分離。CPUソケット側へ縦に配置することで基板サイズの制約を超えた性能を実現しました。

Mini-ITXフォームファクターを超える電源安定性により、定格時はもちろん、オーバークロック時の安定性にも貢献し、LGA1155プラットフォームの様々なCPUに適合出来る万全の性能を誇ります。

製品背面端子には先進のDisplayPort端子の他、HDMI端子、DVI-I端子を実装。新旧多くのモニタに対応出来る設計としたほか、2PortのeSATA端子、4PortのUSB3.0端子、自作ユーザー向けの機能としてCMOSクリアスイッチ、USBメモリからCPUなしに直接BIOSアップデートができる「USB BIOS Flashback」スイッチを搭載。

さらにVGAとCPU内GPU機能との連携を図る「LucidLogix Virtu MVP」、2基のWi-Fiアンテナを搭載しつつスマートフォンやタブレットからリモート操作が図れる「Wi-Fi GO!」機能など多種多様な用途に向く、まさに "DELUXEモデル" と言えるお勧めのマザーボードです。

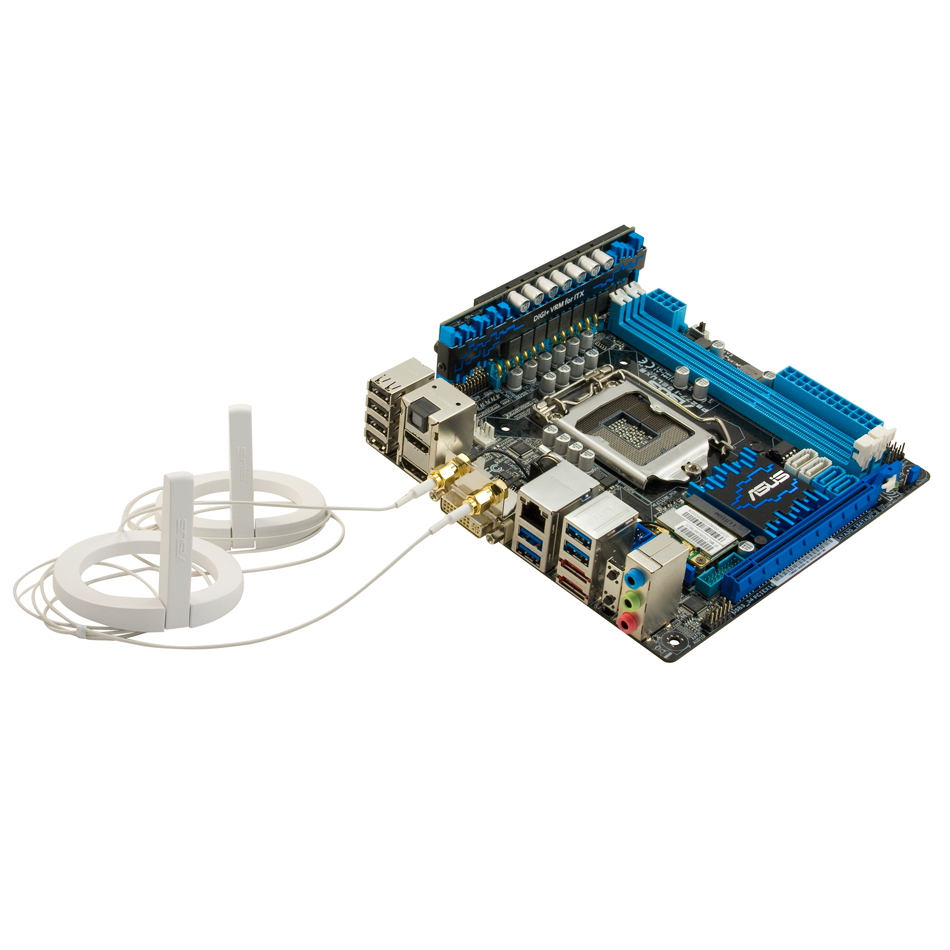

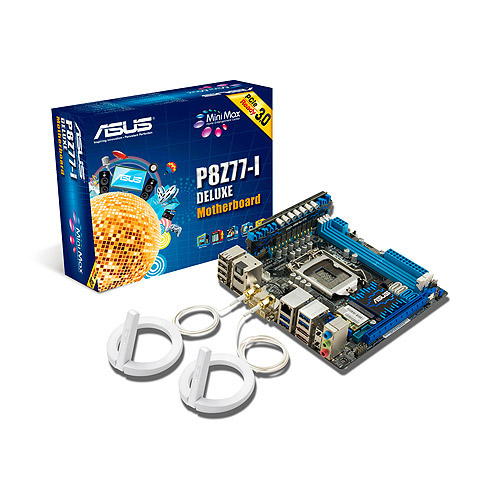

製品画像


スペック

CPU Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for CPU support list
Chipset Intel® Z77
Memory 2 x DIMM, Max. 16GB, DDR3 2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
Graphic Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports LucidLogix® Virtu™ MVP Technology *2
Expansion Slots 1 x PCIe 3.0/2.0 x16 *1
Storage Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
2 x SATA 3Gb/s port(s), blue
2 x eSATA 3Gb/s port(s), red
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *3
LAN Intel® 82579V, 1 x Gigabit LAN Controller(s)
Wireless Data Network Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz
Bluetooth Bluetooth V4.0
Bluetooth V3.0+HS
Audio Realtek® ALC898 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset : *4
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
8 x USB 2.0 port(s) (4 at back panel, black, 4 at mid-board)
ASMedia® USB 3.0 controller : *4
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
ASUS Digital Power Design :
- Industry leading Digital 10 Phase Power Design
(8 -phase for CPU, 2 -phase for iGPU)
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *5
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode
ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Cable

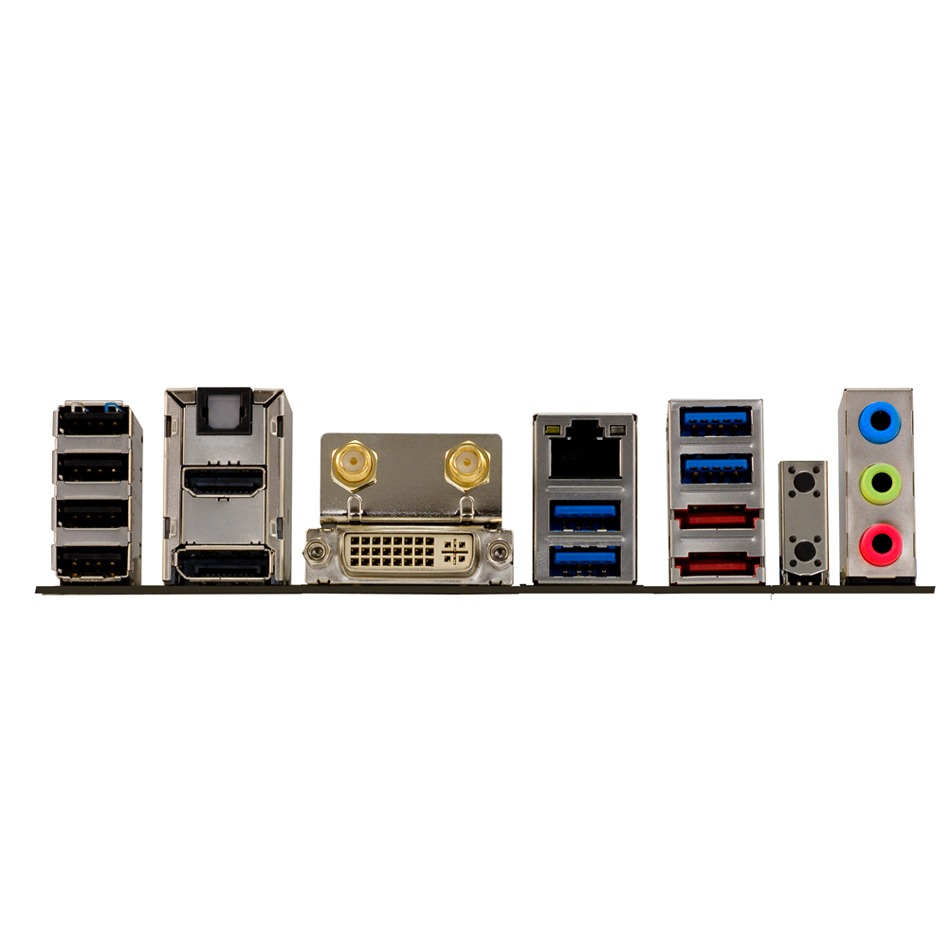

Back I/O Ports 1 x DVI-I
1 x DisplayPort
1 x HDMI
2 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
4 x USB 2.0
1 x Optical S/PDIF out
3 x Audio jack(s)
1 x Clear CMOS button(s)
2 x Wi-Fi antenna port(s)
1 x USB BIOS Flashback Button(s)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s) (4 -pin)
1 x Chassis Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Internal speaker connector(s)
1 x System panel(s)
1 x Chassis Intrusion connector(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x Clear CMOS jumper(s)
Accessories User's manual
ASUS Q-Shield
ASUS Q-Cable
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
2 x Wi-Fi Ring Moving Antenna(s)
BIOS 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information
Manageability WfM 2.0, DMI 2.0, WOL by PME, PXE
Support Disc Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)
Form Factor Mini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note *1: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*2: LucidLogix Virtu MVP supports Windows® 7 operating systems.
*3: Supports on Intel® Core™ processor family with Windows® 7 operating systems.
*4-1: Supports ASUS USB 3.0 Boost UASP Mode.
*4-2 The USB 3.0 ports from chipset only support Windows® 7 or later versions.
*5: Available with V1.01.00 or later
*6: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.

The product (electrical , electronic equipment, Mercury-containing button cell battery) should not be placed in municipal waste. Check local regulations for disposal of electronic products.

  • All specifications are subject to change without notice. Please check with your supplier for exact offers. Products may not be available in all markets.
  • PCB color and bundled software versions are subject to change without notice.
  • Brand and product names mentioned are trademarks of their respective companies.
