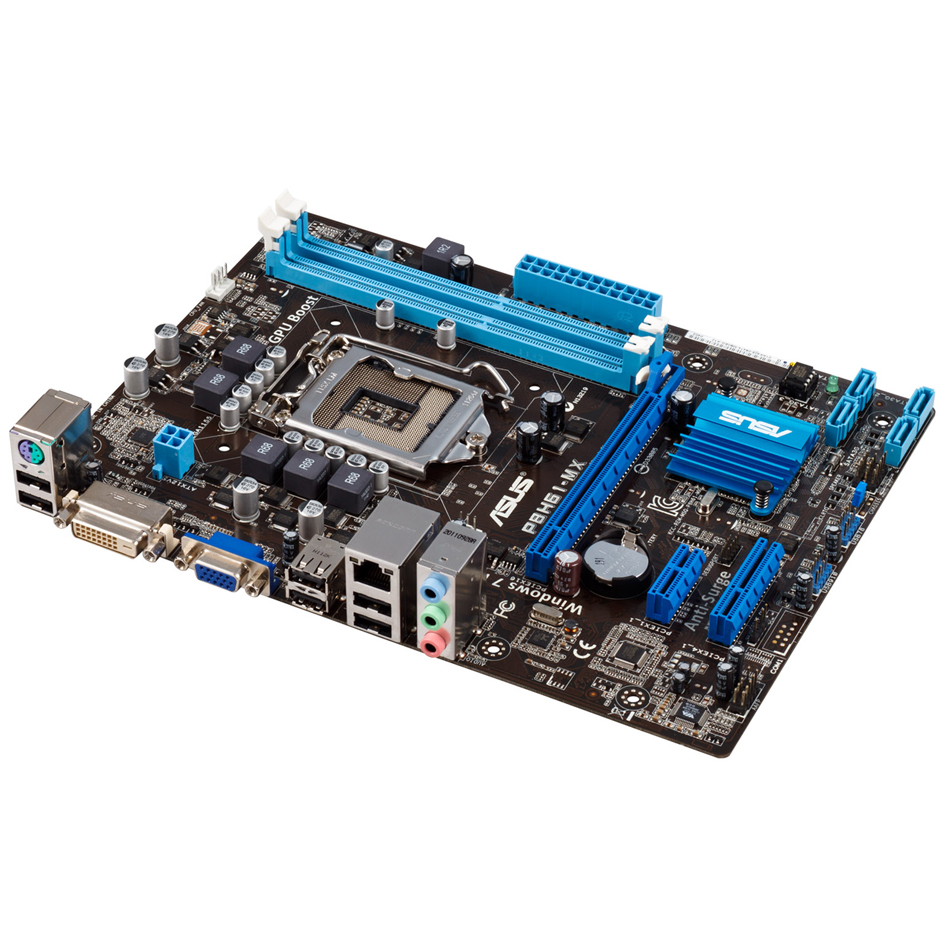

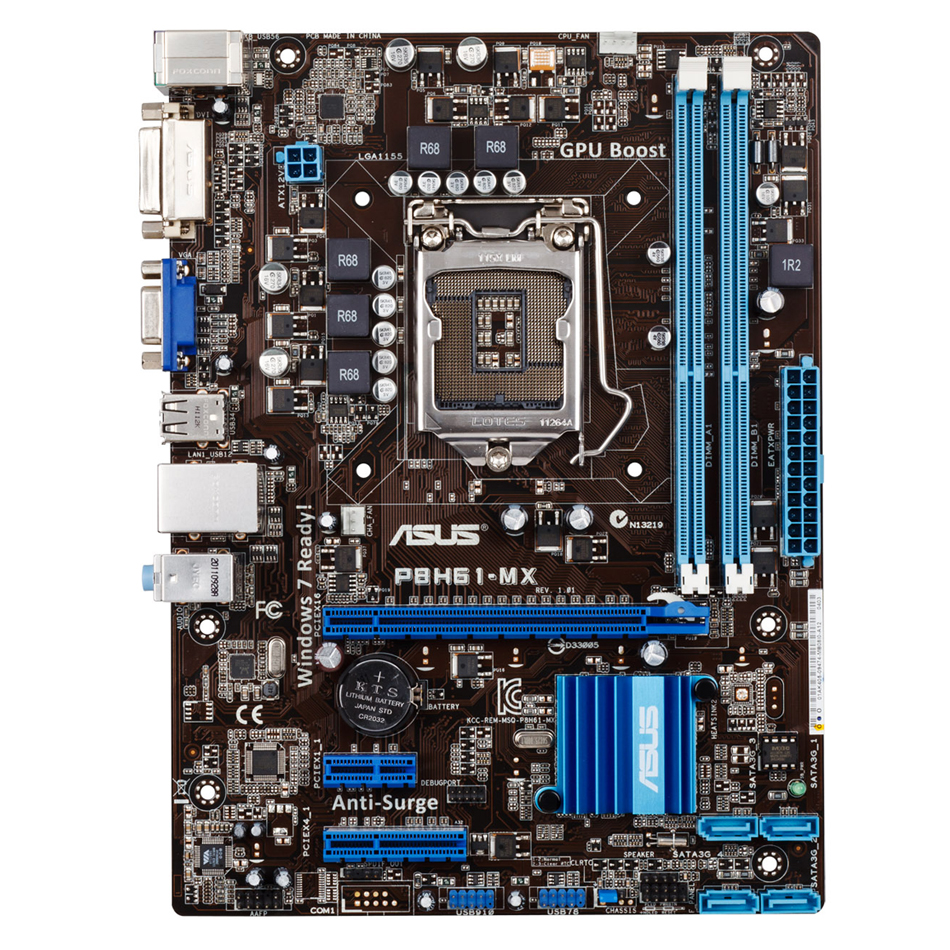

搭載機能を厳選して基板サイズを小型化することでコストパフォーマンスを向上したH61採用ローエンド製品
・JAN/UPC：0610839185399
・TEKWIND型番：ASU-P8H61-MX
付属の「GPU Boost」ソフトを使用することで、CPUが内蔵しているグラフィックス機能を簡単にパワーアップできます。
GPU Boostでは、CPU内部のグラフィックス機能に対して、動作クロックの変更と動作電圧の変更を行うことができ、分かりやすいインターフェースで容易に性能を向上できます。
Q-Fan 2機能は、マザーボードに接続した冷却ファンの回転数を温度制御する機能です。
たとえばCPUファンの場合には、CPUの温度が低いときには回転数を遅くすることで動作音を抑え、CPUの温度が高くなったときには高速に回転させることで強力に冷却を行うように制御します。
また、ケースファンの場合には、マザーボードの表面付近の温度に応じてケースファンの回転数を制御します。ファンの回転数を最適な状態に保つことで、ハードウェアの安定動作と静音化を簡単に実現できます。
BIOS設定画面は、初期設定では初心者向けの「EZ Mode」が起動。CPU温度のグラフ表示や、起動デバイスの優先順を分かりやすいアイコンで表示するなど、誰にでも分かりやすいグラフィカルなインターフェースを採用しています。
このモードでは、EPUの動作モードの変更など、最小限の設定のみ行えます。
「Advanced Mode」では、従来のBIOSとまったく同じ操作感を実現。
マウスでの操作のほか、キーボードで従来通りの各種設定も行えます。
設定を変更すれば、常にAdvanced Modeで起動させることも可能です。
新しいユーザーにも古くからのユーザーにも、どちらにも使いやすいようにしたのがASUSのEFI BIOSです。
製品についてお気軽にお問い合わせください
この製品を問い合わせる製品画像
スペック
| CPU | Intel® Socket 1155 for 2nd Generation Processors Supports Intel® 32 nm CPU * Refer to www.asus.com for CPU support list |
|---|---|
| Chipset | Intel® H61(B3) |
| Memory | 2 x DIMM, Max. 16GB, DDR3 1333/1066 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture * Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit Windows® OS when you want to install 4GB or more memory on the motherboard. |
| Graphic | Integrated Graphics Processor Multi-VGA output support : DVI/RGB ports - Supports DVI with max. resolution 1920 x 1200 @ 60 Hz - Supports RGB with max. resolution 2048 x 1536 @ 75 Hz |
| Expansion Slots | 1 x PCIe 2.0 x16 1 x PCIe 2.0 x1 1 x PCIe 2.0 x4 |
| Storage | Intel® H61(B3) chipset : 4 x SATA 3Gb/s port(s), blue |
| LAN | Realtek® 8111E , 1 x Gigabit LAN Controller(s) |
| Audio | VIA VT1708S 8-Channel High Definition Audio CODEC - Supports : Multi-streaming |
| USB Ports | Built-in Controller : 10 x USB 2.0 port(s) (6 at back panel, black, 4 at mid-board) |
| Special Features | GPU Boost ASUS Exclusive Features : - Anti-Surge - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface ASUS Quiet Thermal Solution : - ASUS Q-Fan 2 ASUS EZ DIY : - ASUS MyLogo 2 |

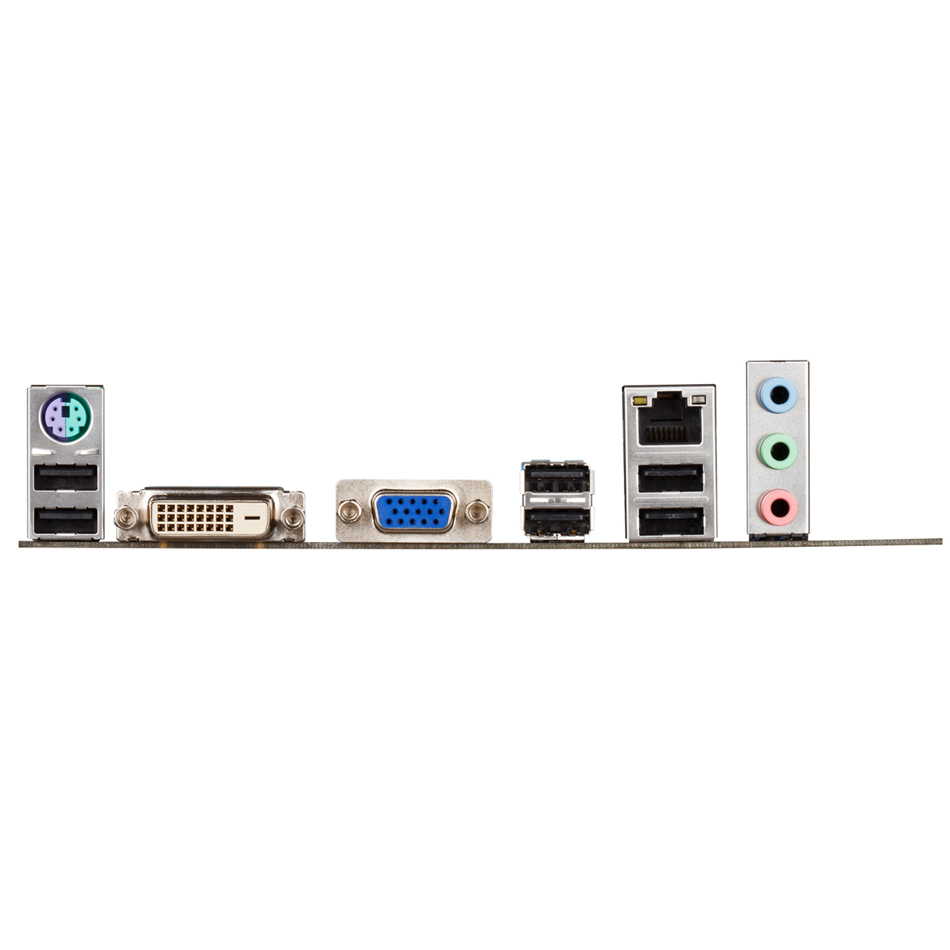

| Back I/O Ports | 1 x PS/2 keyboard/mouse combo port(s) 1 x DVI-D 1 x D-Sub 1 x LAN (RJ45) port(s) 6 x USB 2.0 3 x Audio jack(s) |
| Internal I/O Ports | 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 4 x SATA 3Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Internal speaker connector(s) |
| Accessories | User's manual I/O Shield 2 x SATA 3Gb/s cable(s) |
| BIOS | 32Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2.0a |
| Manageability | WOL, PXE, PME Wake Up, WOR by Ring |
| Support Disc | Drivers ASUS Utilities ASUS Update Anti-Virus Software (OEM Version) |
| Form Factor | uATX Form Factor 9.6 inch x 7.1 inch ( 24.4 cm x 18.0 cm ) |
The product (electrical , electronic equipment, Mercury-containing button cell battery) should not be placed in municipal waste. Check local regulations for disposal of electronic products.
- All specifications are subject to change without notice. Please check with your supplier for exact offers. Products may not be available in all markets.
- PCB color and bundled software versions are subject to change without notice.
- Brand and product names mentioned are trademarks of their respective companies.
