Intel LGA1155 Socket+Intel H61チップセット搭載,シンプル&ベーシックなバリューモデル
・JAN/UPC：4937699434433
・TEKWIND型番：ASU-P8H61-M/LX/PLUS/REV3.0

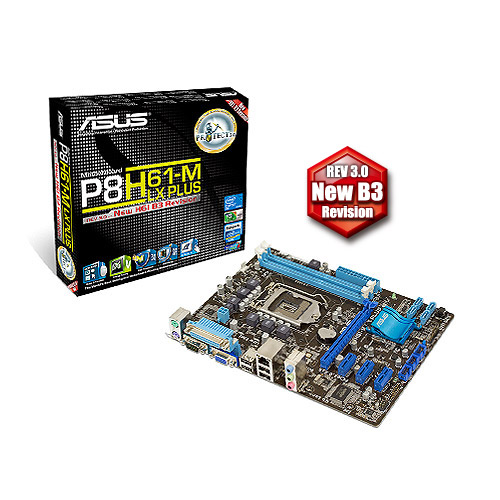

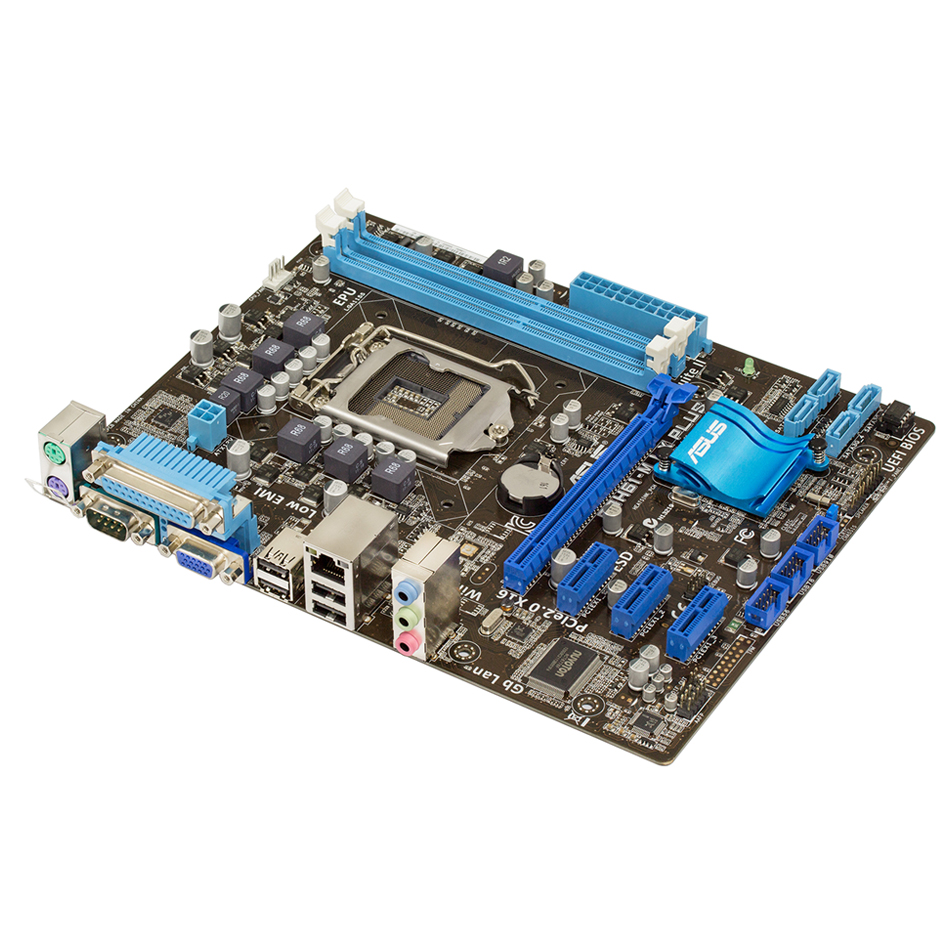

ASUS 「P8H61-M LX PLUS」 は、Intel LGA1155-CPUソケットとH61(B3)チップセットを採用した、インテルHD グラフィックス対応H61系チップセット製品中最廉価モデルのマザーボードです。
第2世代のＩｎｔｅｌ Core i7,i5,i3プロセッサに対応し、メモリはDDR3（1333,1066MHz) を最大16GBまで搭載可能、基板上の拡張スロットはPCIe 2.0*16×1、PCIe 2.0 *1×3、USBポートは4（バックパネル）+6（オンボード）の計10端子分をサポートしています。
標準仕様/装備については、ディスプレイ接続端子はD-Sub、SATAは3.0GB、USBは2.0のみのシンプルな仕様となっていますので、余計な機能・回路を省いたベーシックなモデルが必要とされる場合に最適な仕様となっています。もちろん、必要に応じて拡張スロットにボードを追加することにより、上位規格のストレージ等にも対応可能となります。
さらに背面I/Oパネル部分にParallelポート(セントロニクス)とCOMポート(RS-232C)も標準で装備されていますので、制御用PCのリプレース用途などにもご利用頂けます。
製品についてお気軽にお問い合わせください
この製品を問い合わせる製品画像
スペック
| CPU | Intel LGA1155 ソケット Core i7/i5/i3プロセッサ Support Intel 32nm CPU Turbo Boost Technology 2.0対応 ※Turbo Boost Technology 2.0の動作はサポートするCPUが必要になります。 ※本製品の最新のCPUサポートはASUSのサポートサイトを参照下さい。 |
|---|---|
| チップセット | Intel H61(B3) |
| メモリ | 2 x DIMM, 最大16GB, DDR3 1333/1066 Non-ECC,Un-buffered Memory デュアルチャンネル対応 ※16GBサポートはIntel社の仕様に基づくものであり、本製品発売時点では実際に16GB(8GB x 2)での動作を確認しておりません。 ※メモリの動作確認済リスト(QVL)はASUSダウンロードサイトからご覧いただけます。 ※WindowsXPなどの32bitOSを使用する場合は、OS側の仕様制限により、最大使用可能メモリ容量が3GB程度となります。 |
| グラフィック | Integrated Graphics プロセッサ VGA output support : RGB ポート Supports RGB with max. resolution 2048 x 1536 @ 75 Hz Supports DirectX 10.1 |
| 拡張スロット | 1 x PCIe 2.0 x16 3 x PCIe 2.0 x1 |
| ストレージ | Intel H61(B3) chipset : 4 x SATA 3Gb/s ポート, 青 |
| LAN | Realtek 8111E , 1 x Gigabit LAN Controller(s) |
| オーディオ機能 | Realtek ALC887 8-Channel High Definition オーディオ CODEC *1 |
| USB | Intel H61(B3) chipset : 10 x USB 2.0 ポート (4ポートは内蔵端子、残り6ポート背面端子) |
| Overclocking Features | Overclocking Protection : ASUS C.P.R.(CPU Parameter Recall) |
| ASUS独自機能 | ASUS EPU : EPU ASUS Protect 3 Technology : Anti-Surge Protection Low EMI Solution ESD ASUS Exclusive Features : AI Suite II Ai Charger ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface ASUS Quiet Thermal Solution : Stylish Funless Design Heat-sink solution ASUS Fun Xpert ASUS EZ DIY : ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2 100% All High-quality Conductive Polymer Capacitors |

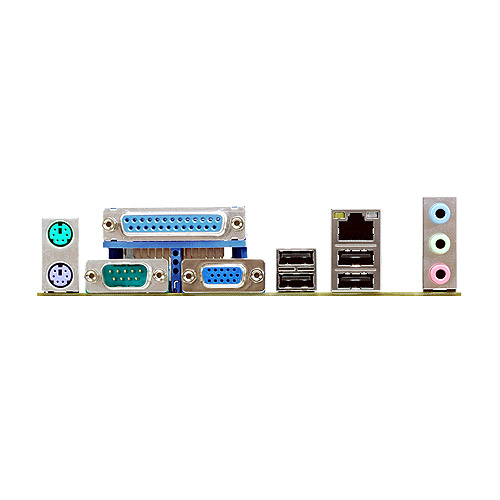

| 背面端子 | 1 x PS/2 キーボード (パープル) 1 x PS/2 マウス (グリーン) 1 x D-Sub 1 x LAN (RJ45) ポート 4 x USB 2.0 1 x COM ポート 1 x Parallel ポート 3 x オーディオ ジャック |
| 内蔵端子 | 3 x USB 2.0 コネクタ support(s) additional 6 USB 2.0 ポート 4 x SATA 3Gb/s コネクタ 1 x CPU ファン コネクタ 1 x Chassis ファン コネクタ 1 x S/PDIF 出力 ヘッダ 1 x 24-pin EATX 電源 コネクタ 1 x 4-pin ATX 12V 電源 コネクタ 1 x フロント パネル オーディオ コネクタ (AAFP) 1 x Internal スピーカー コネクタ 1 x システム パネル |
| BIOS | 32 Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2.0a, Multi-language BIOS |
| サポートディスク | 各種ドライバ ASUS Utilities ASUS Update アンチウイルスソフトウェア(OEM 版) |
| 付属品 | ユーザーマニュアル 1 x I/O Shield 2 x SATA 3.0Gb/s 1 x Support DVD |
| フォームファクター サイズ |
uATX Form Factor 24.4 cm x 19.3 cm ( 9.6 inch x 7.6 inch ) |
| 備考 | *1: PCケースは、前面オーディオ端子が8Ch出力に対応する製品のご利用をお奨めします。 |
