AMD 970 + SB950 チップセット搭載、
デジタルVRM採用のミドルレンジモデル

M5A97 EVO

JAN/UPC:4937699434235
TEKWIND型番:ASU-M5A97_EVO

本製品は、AMD製 970 + SB950 のチップセットを搭載したミドルレンジマザーボードです。

ソケット AM3+ を採用しておりますので、今後発売予定のAMD新 CPU にも対応可能です。

主要スペックとしては、拡張スロット PCI-e*16×2、PCI-e*1×2、PCI×2を搭載し、SATA3(3.0Gb/s)×6、eSATA(3.0Gb/s)×2、Gigabit LAN、USB3.0×2+2、USB2.0×8+6 と最新テクノロジーにも対応済みです。

VRMには6+2デジタルVRMを採用し、システムの安定性の向上と効率的な電力供給を両立しています。

ASUS独自機能としては、従来から定評を頂いているグラフィカルな「UEFI BIOS」、消費電力を抑える電力管理チップ「EPU」、高精度オーバークロック支援チップ「TPU」、「MemOK!」、「AI Suite II」を採用しております。

コストパフォーマンスを重視しつつも、将来的な拡張にも備えられる高品位な設計となっておりますので、幅広いユーザーのニーズに応えられる製品です。

この製品を問い合わせる

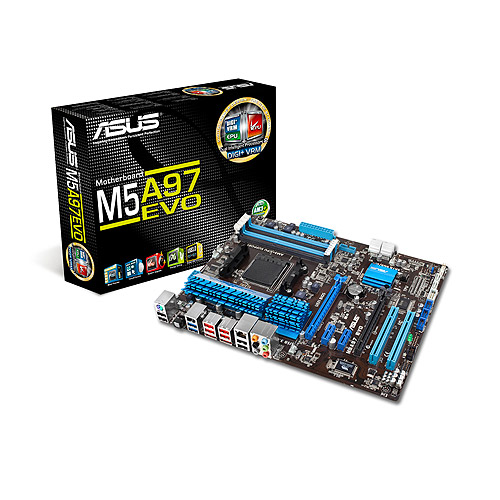

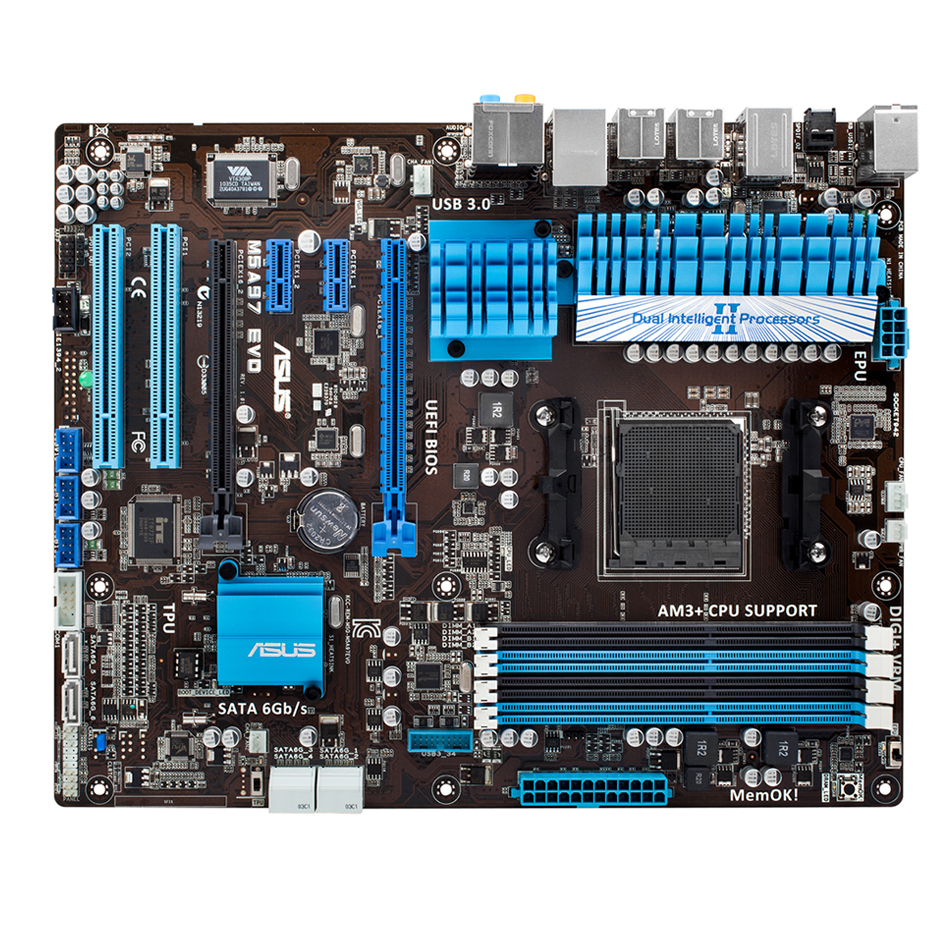

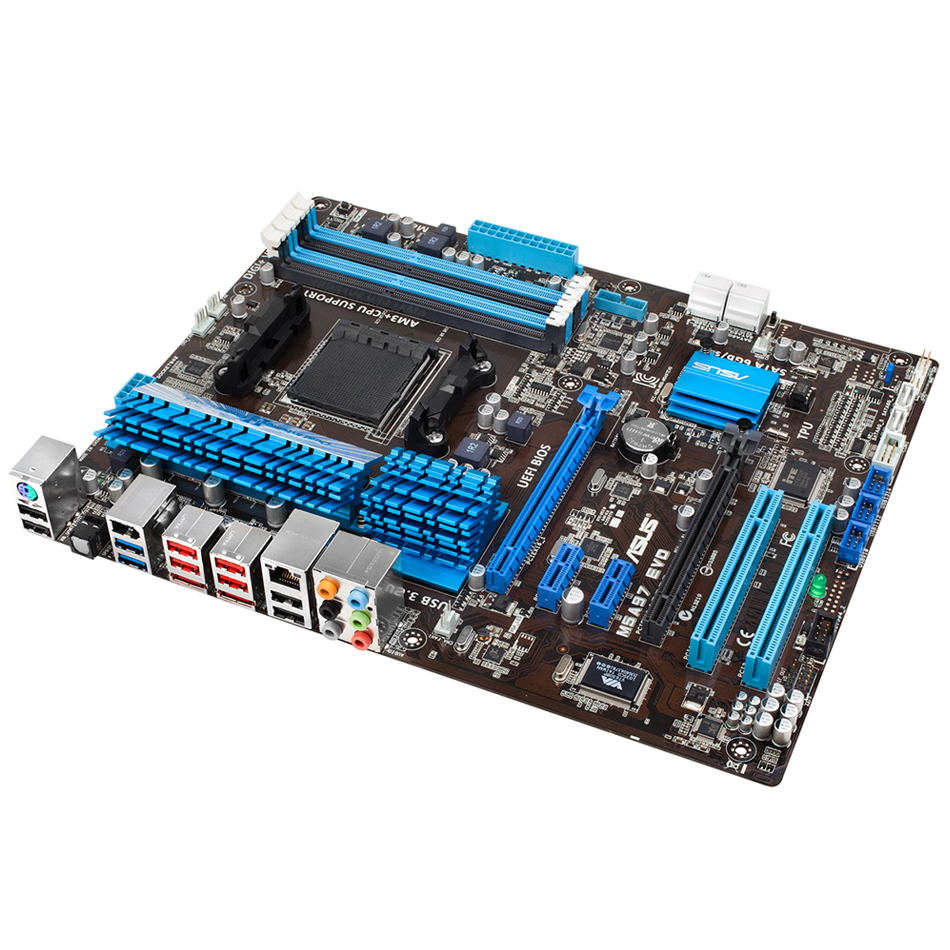

製品画像


スペック

CPU AMD AM3+
FX/Phenom II/Athlon II/Sempron 100 Series Processors
Supports AM3+ 32 nm CPUSupports CPU up to 8 coresSupports CPU up to 140 W AMD Cool 'n' Quiet Technology
チップセット AMD 970/SB950
メモリ DDR3-DIMM x4 各スロット4GB、最大合計32GBまでサポート2133(O.C.)/1866/1800/1600/1333/1066 Hz Memoryデュアルチャンネルメモリアーキテクチャー対応 *メモリの対応状況についてはマニュアルおよびASUSの提供するメモリのQVLを参照下さい。
*32bitOSの制限により、32bitOSを利用する場合にはメモリの認識容量が3GB前後に低下します。3GB以上のメモリを搭載する場合には64bitOSでの利用を検討下さい。
*AMD 100シリーズのCPUを利用する場合の動作周波数は1066MHzになりますが、本製品では1333MHzまでご利用頂けます。
システムバス Up to 4.8 GT/s HyperTransport 3.0
Multi-GPU Support Supports AMD Quad-GPU CrossFireX Technology
拡張スロット 1 x PCIe 2.0 x16 (青)
1 x PCIe 2.0 x16 (x4 mode, 黒)
2 x PCIe 2.0 x1
2 x PCI
ストレージ AMD SB950コントローラ:
6 x SATA 6Gb/s ポート,(グレー) RAID 0/1/5/10 サポートJMicron JMB362 コントローラ :
2 x SATA 3Gb/s ポート, (赤)
LAN Realtek 8111E ギガビットLANコントローラ x1
オーディオ Realtek ALC 892 8-Channel High Definition オーディオ CODEC
ジャック検知機能 マルチストリーミング フロントパネルジャック出力変更機能
オーディオ機能:
Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound) DTS Surround Sensation UltraPC ASUS Noise Filter) Optical S/PDIFポート(リアパネル))
IEEE 1394 IEEE 1394:
VIA 6308P controller
2 x IEEE 1394a ポート
*1ポートは内蔵ピンヘッダ、1ポートはリアパネル
USB AMD SB950 controller :
14 x USB 2.0 ポート (バックパネルに8ポート(黒+赤)、ボード上のヘッダで6ポート)
ASMedia USB 3.0 controller :
4 x USB 3.0 ポート (バックパネルに2ポート(青)、ボード上のヘッダで2ポート)
オーバークロック機能 Overclocking Protection :
ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
Auto Tuning TurboV TPU スイッチ ASUS EPU :
EPU EPU スイッチ ASUS Digital 電源 Design :
Industry leading Digital 6 +2 Phase 電源 Design ASUS DIGI+ VRM Utility ASUS Exclusive Features :
MemOK! AI Suite II Ai Charger+ フロント パネル USB 3.0 Support ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface ASUS Quiet Thermal Solution :
Stylish ファンless Design Heat-pipe solution ASUS ファン Xpert ASUS EZ DIY :
ASUS O.C. Profile ASUS EZ Flash 2 ASUS MyLogo 2 Multi-language BIOS ASUS Q-Design :
ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) ASUS Q-Slot ASUS Q-DIMM ASUS Q-コネクタ

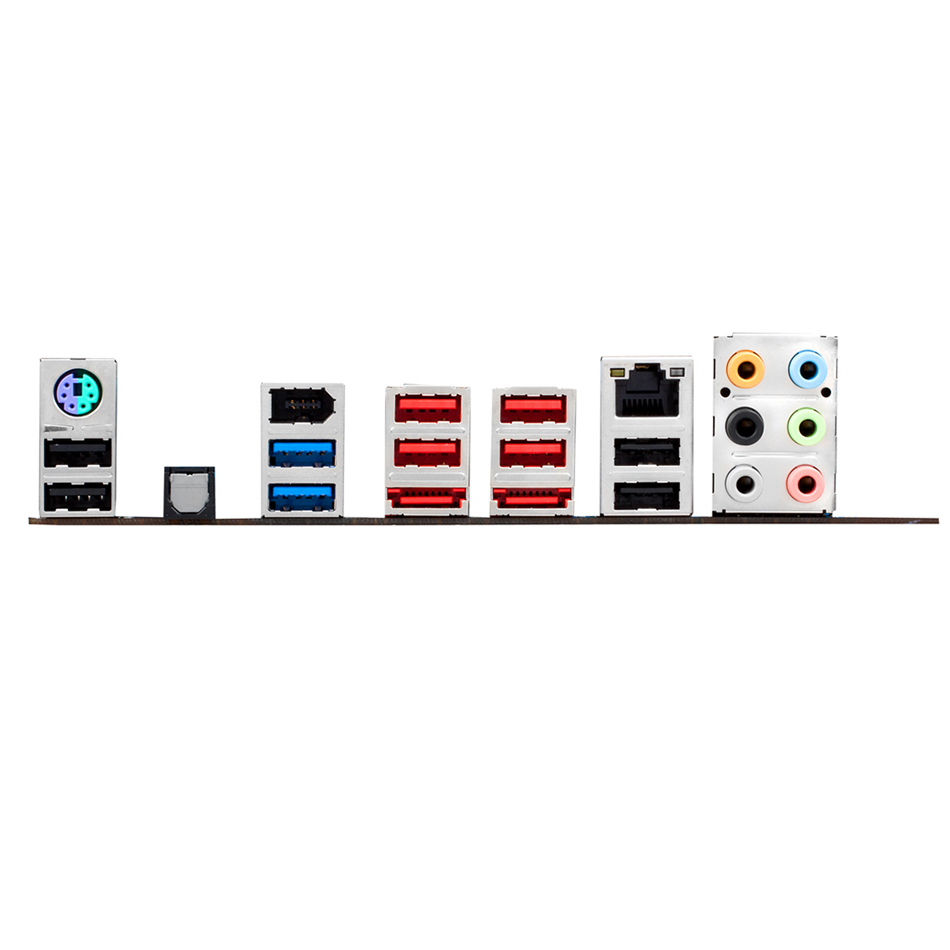

背面端子 1 x PS/2 キーボード/マウス コンボ ポート
2 x eSATA 3Gb/s
1 x IEEE 1394a
1 x LAN (RJ45) ポート
2 x USB 3.0
8 x USB 2.0
1 x Optical S/PDIF 出力
6 x オーディオ ジャック
内蔵端子 1 x USB 3.0 コネクタ support(s) additional 2 USB 3.0 ポート (19-pin)
3 x USB 2.0 コネクタ support(s) additional 6 USB 2.0 ポート
1 x COM ポート コネクタ
6 x SATA 6Gb/s コネクタ
1 x IEEE 1394a コネクタ
1 x CPU ファン コネクタ (4 -pin)
2 x Chassis Fan コネクタ (1 x 4 -pin, 1 x 3 -pin)
1 x 電源 ファン コネクタ (1 x 3 -pin)
1 x S/PDIF 出力 ヘッダ
1 x 24-pin EATX 電源 コネクタ
1 x 8-pin ATX 12V 電源 コネクタ
1 x フロント パネル オーディオ コネクタ (AAFP)
1 x システム パネル (Q-コネクタ)
1 x MemOK! ボタン
1 x TPU スイッチ
1 x EPU スイッチ
1 x Clear CMOS jumper(s)
BIOS 32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.6, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2
Manageability WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE
サポートディスク 各種ドライバ
ASUS Update
ASUS utilities
アンチウイルスソフトウェア(OEM 版)
付属品 ユーザーマニュアル
I/O Shield
3 x SATA 6Gb/s ケーブル
1 x Q-コネクタ (2 in 1)
フォームファクター ATX Form Factor
30.5 cm x 24.4 cm ( 12 inch x 9.6 inch )
