ATXマウント対応のEEBマザーボード、6チャンネルDDR4 4200MHz +(OC)、ヒートシンク付きデュアルDIMM.2、クワッドM.2、オンボード10G LAN、内蔵Wi-Fi、USB 3.1、およびデュアルU.2

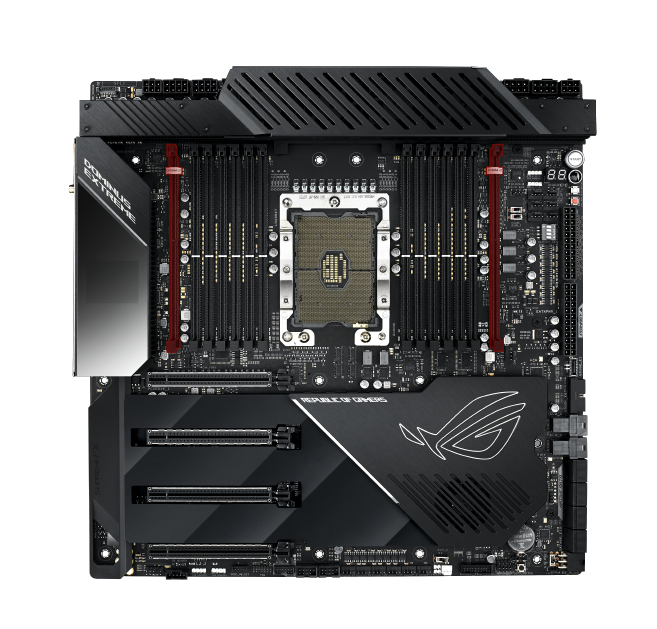

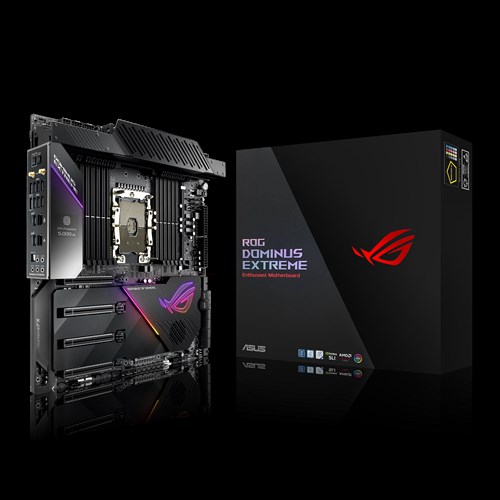

ROG DOMINUS EXTREME

JAN/UPC:0192876147399
TEKWIND型番:ASU-ROG/DOMINUS/EXTREME

【ROG DOMINUS EXTREMEの特長】
・LGA 3647 ソケット Intel XEON® W-3175X プロセッサ
・業界最高レベルの電力効率を実現する、32段の電力ステージ、デュアル24ピン、クアッド8ピン、およびデュアル6ピン12V電源コネクタ
・4倍のグラフィック出力:オンデマンドでNVidia GeForce SLI、NVidia NVLinkおよびAMD CrossFireXをサポートする4-Way PCIe 3.0リンク
・高性能ネットワーキング用に構築:オンボードのAquantia AQC-107 10Gbps LAN、インテルI219-LMギガビットLAN、インテル®ワイヤレスAC-9260 Wi-Fi 5(802.11ac)、およびROG GameFirstテクノロジー
・Auto-TuningとFanXpert 4を採用した5-Way Optimization:最大のOC性能を実現する自動オーバークロックプロファイルと、動的システム冷却をサポートする14のPWMファンヘッダを提供
・パーソナライゼーション:1.77インチカラーのLiveDash OLED、フルアルミボディカバー、バックプレートアーマー、ASUS独自のAura Sync RGBライティング
・ROGゲーム用オーディオ:SupremeFX S1220とSonic Studio IIIを組み合わせて、聴覚的な風景を演出し、より深くアクションに参加できます


製品スペック概要

LEFT

LEFT

DIYフレンドリー

DIYフレンドリー

右

カバー

カバー

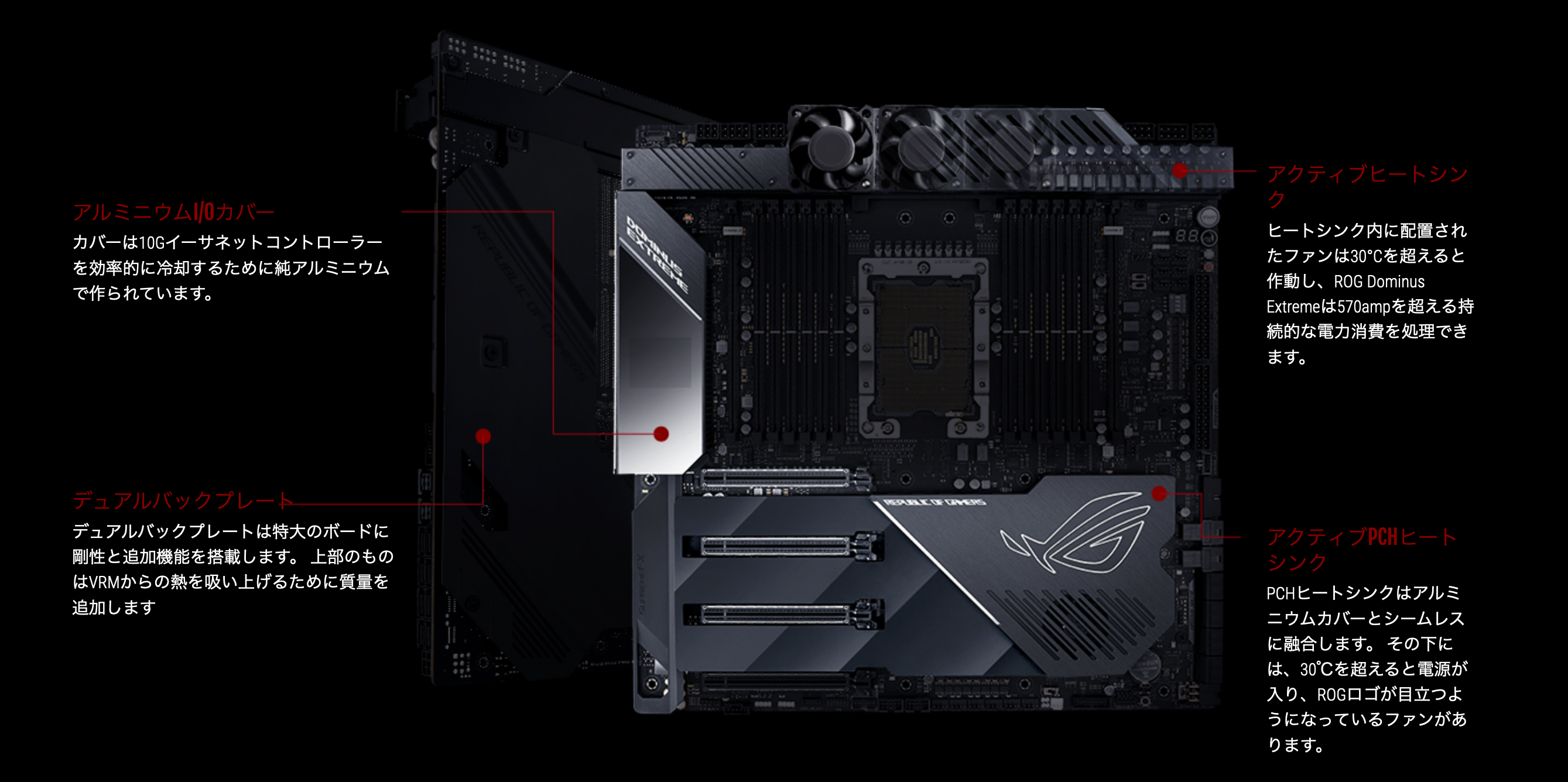

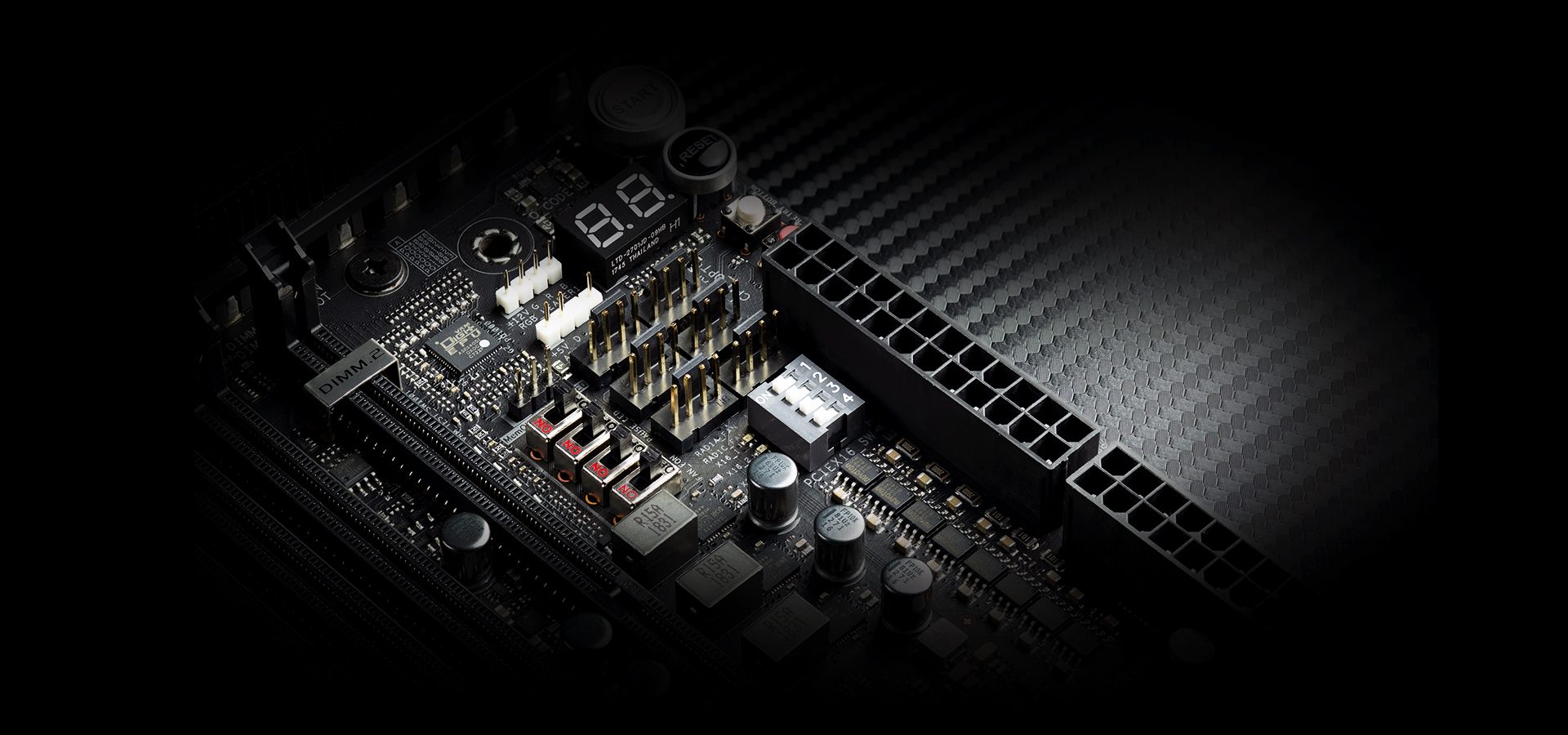

冷却性能

ROG Dominus Extremeは、極端なシナリオに最適な基盤を提供するように構築されています。 28コア加工では、効果的な冷却が非常に重要なので、ROG Dominus Extremeは、極限のPCシステムに最適な基盤を提供するために完全装備されており、低温でもより高いパフォーマンスを実現します。

冷却性能

ヒートシンク

ヒートシンク

ヘッダー

冷却設計

ROG Dominus Extremeは史上最も包括的な冷却コントロールを備えており、Xpert 4またはUEFI BIOSを介して設定可能です。

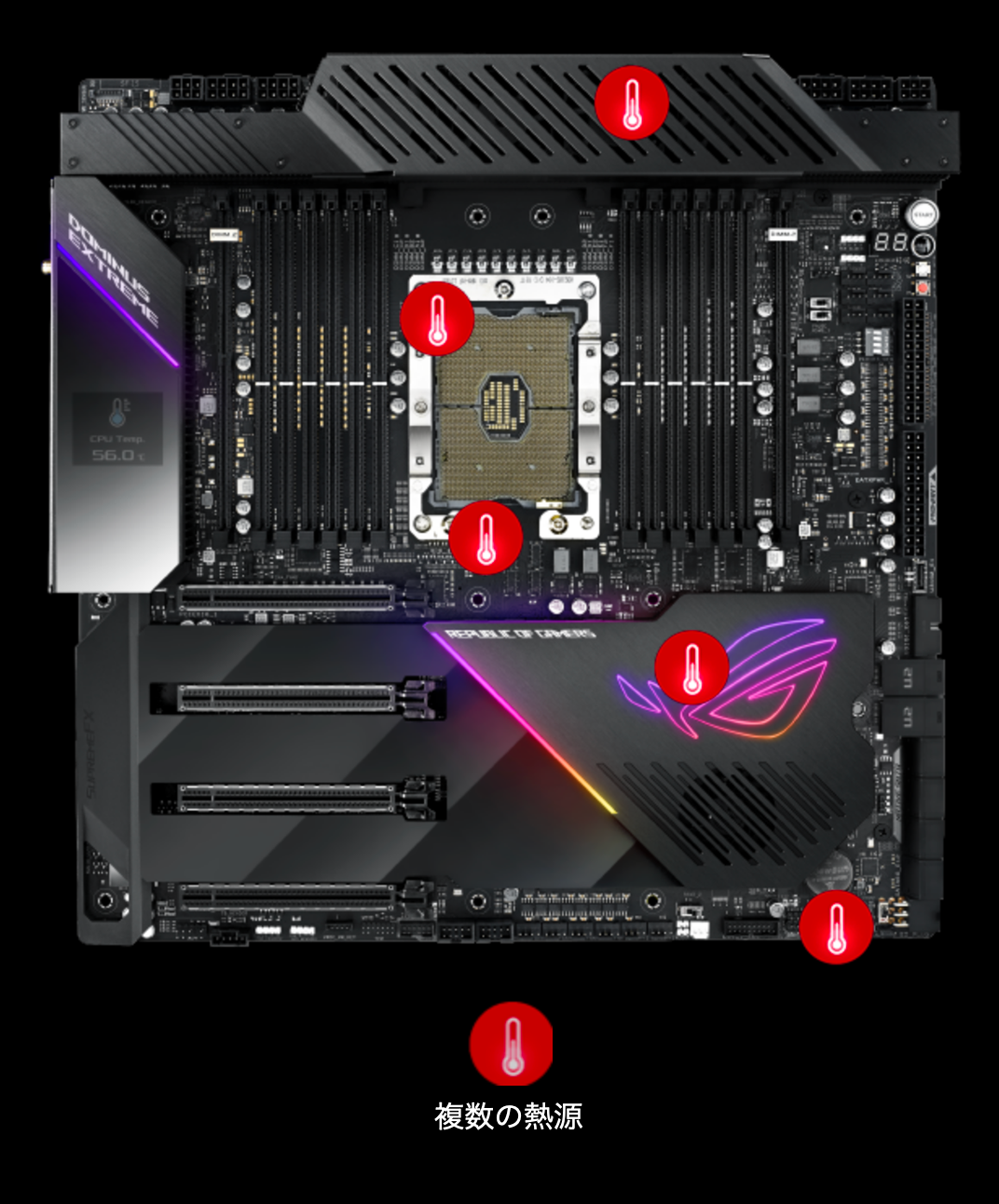

複数の熱源

複数の熱源

各ヘッダーは、ワークロードベースの冷却を行うために、ユーザー設定が可能な4つの温度センサーとして監視・反応するように設定できます。Fan Xpert 4またはUEFI経由ですべてを簡単に管理することができます。

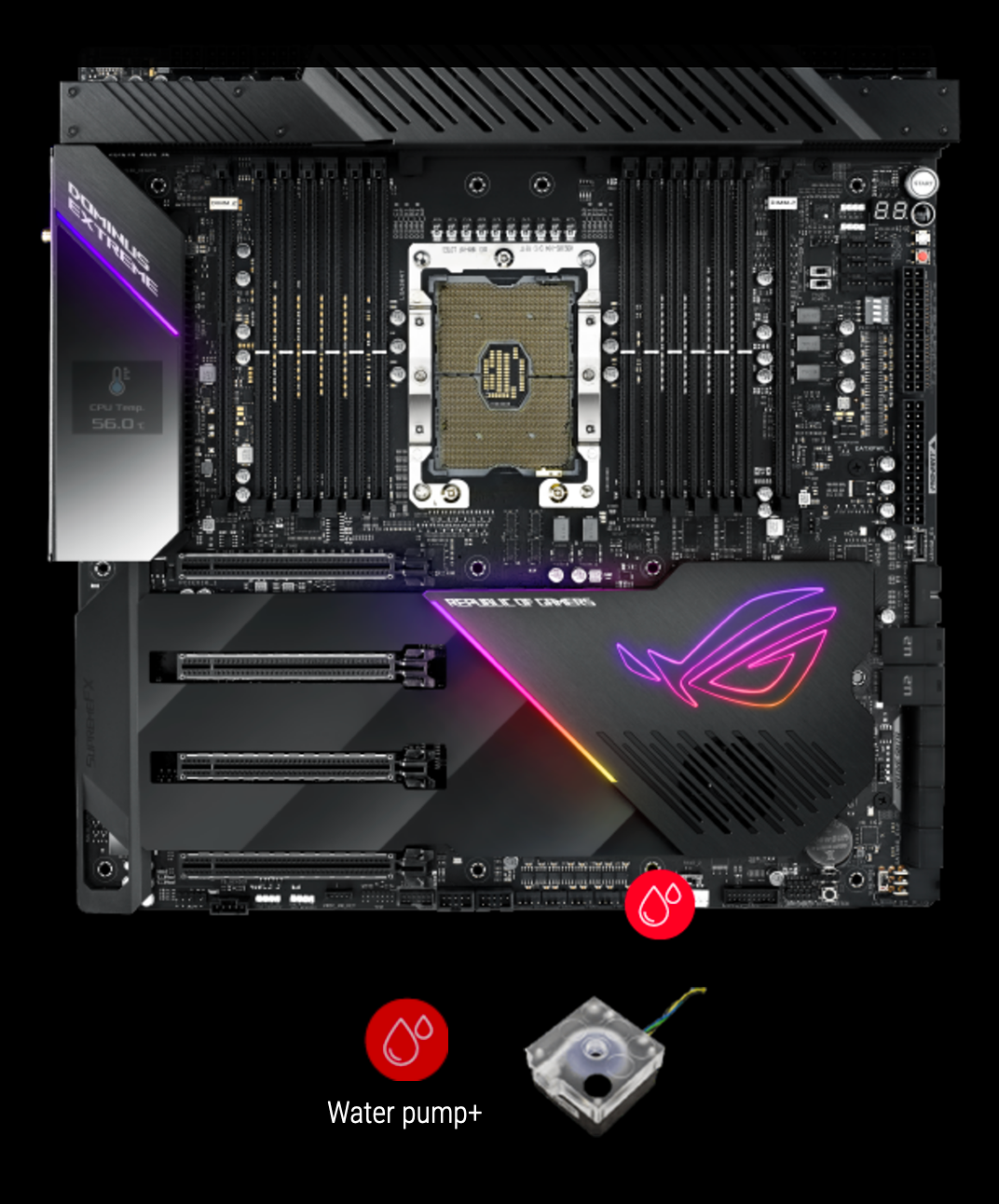

Water pump+

Water pump+

高性能なPWM/DCウォーターポンプ用に3A以上の電力を供給できる2つの専用ヘッダー

4ピンPWM/DCファン

4ピンPWM/DCファン

全オンボードヘッダーはPWM/DCファンの自動検出に対応しています。
* W_PUMP+およびPWM/DCの制御に対応しています。

同梱のFan Extension Card II

同梱のFan Extension Card II

DCまたはPWMファンヘッダー6基とサーマルプローブヘッダー3基を搭載しています。

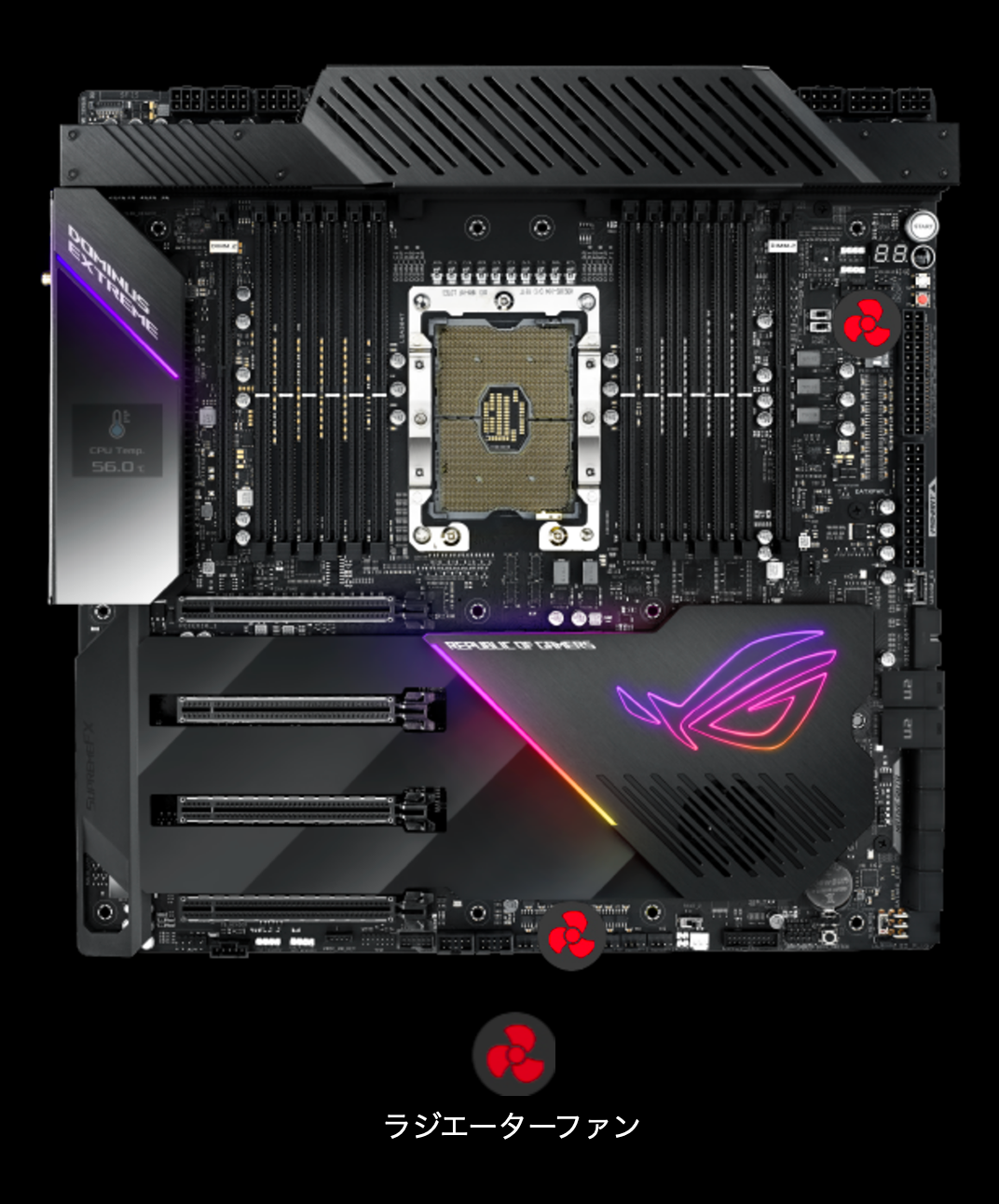

ラジエーターファン

ラジエーターファン

4つの専用ヘッダーの2つのグループがそれぞれが最大480ラジエーターのファン構成に対応するように設計されています

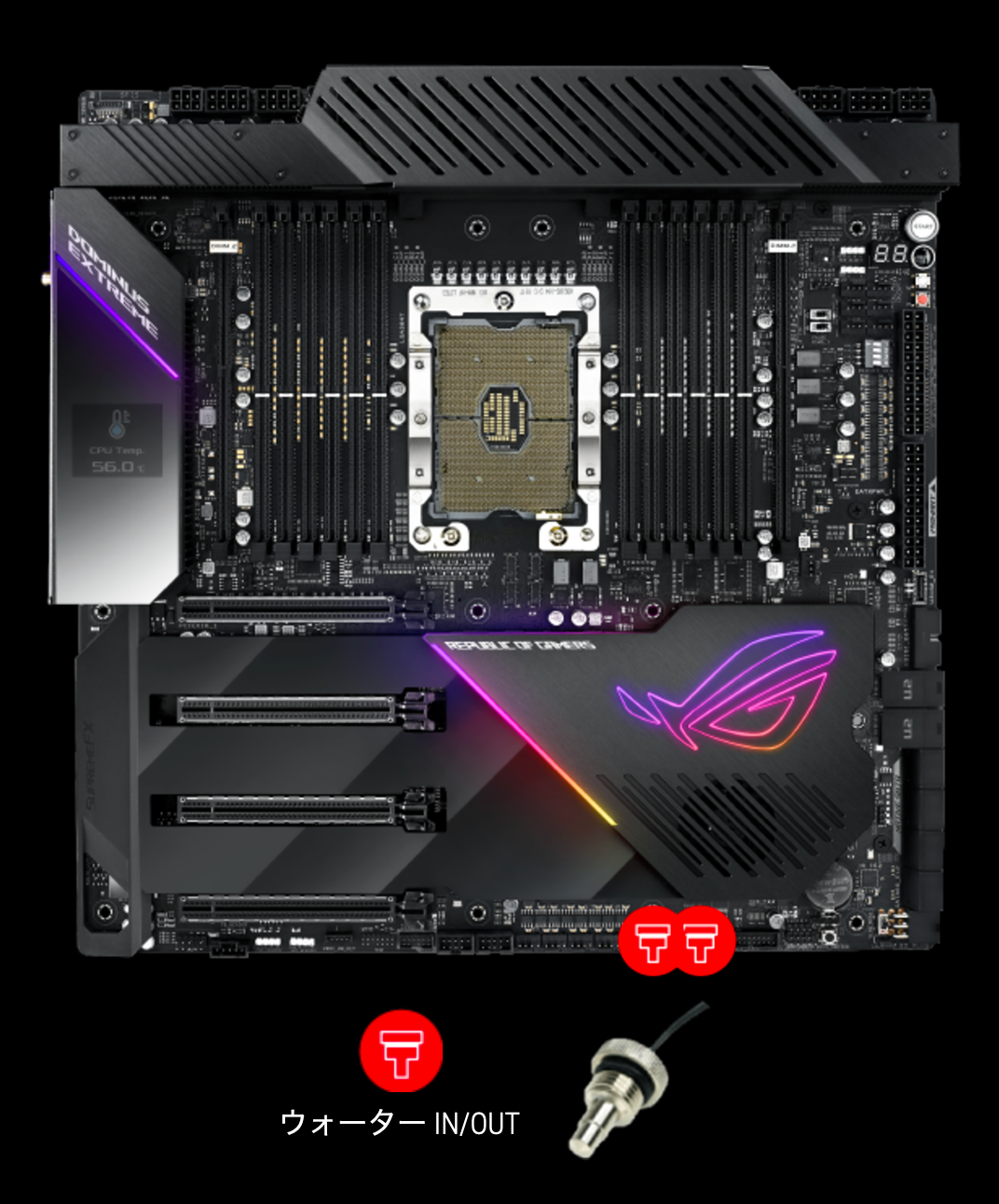

ウォーター IN/OUT

ウォーター IN/OUT

任意のコンポーネントの入力/出力時の温度監視が可能

ウォーターフロー

ウォーターフロー

水路全体の流量の常時監視を実現

ウォーターブロックヘッダー

ウォーターブロックヘッダー

ROG Dominus Extreme用に設計されたウォーターブロックの流量・温度・液漏れデータを提供する特殊なコネクター

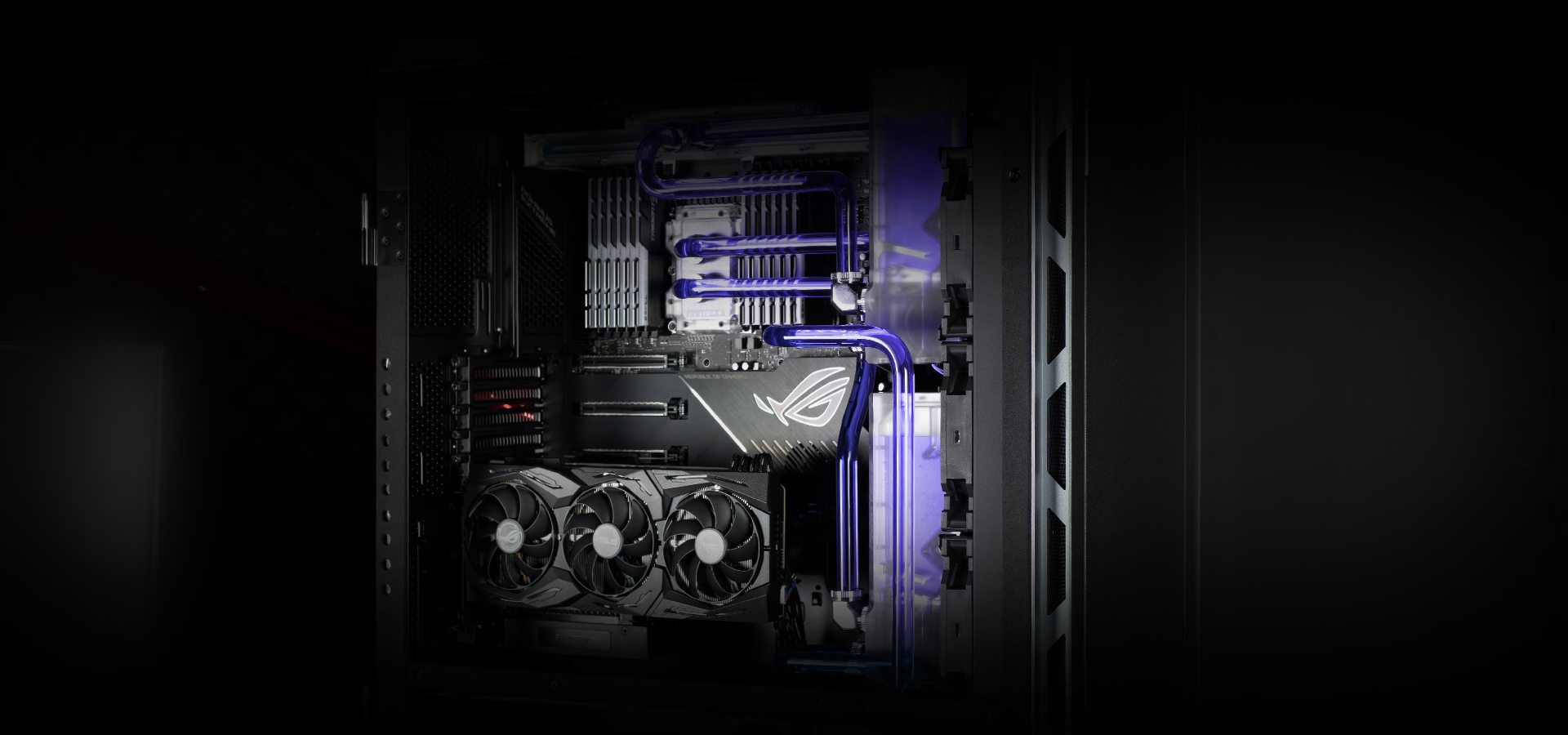

水冷システム

ROGウォータークーリングゾーン

ROGウォータークーリングゾーンの2つの水温ヘッダーと流速ヘッダーは情報をAI Suiteユーティリティに直接送り込むので、冷却水の温度とループ全体の流速を追跡できます。

水冷システム

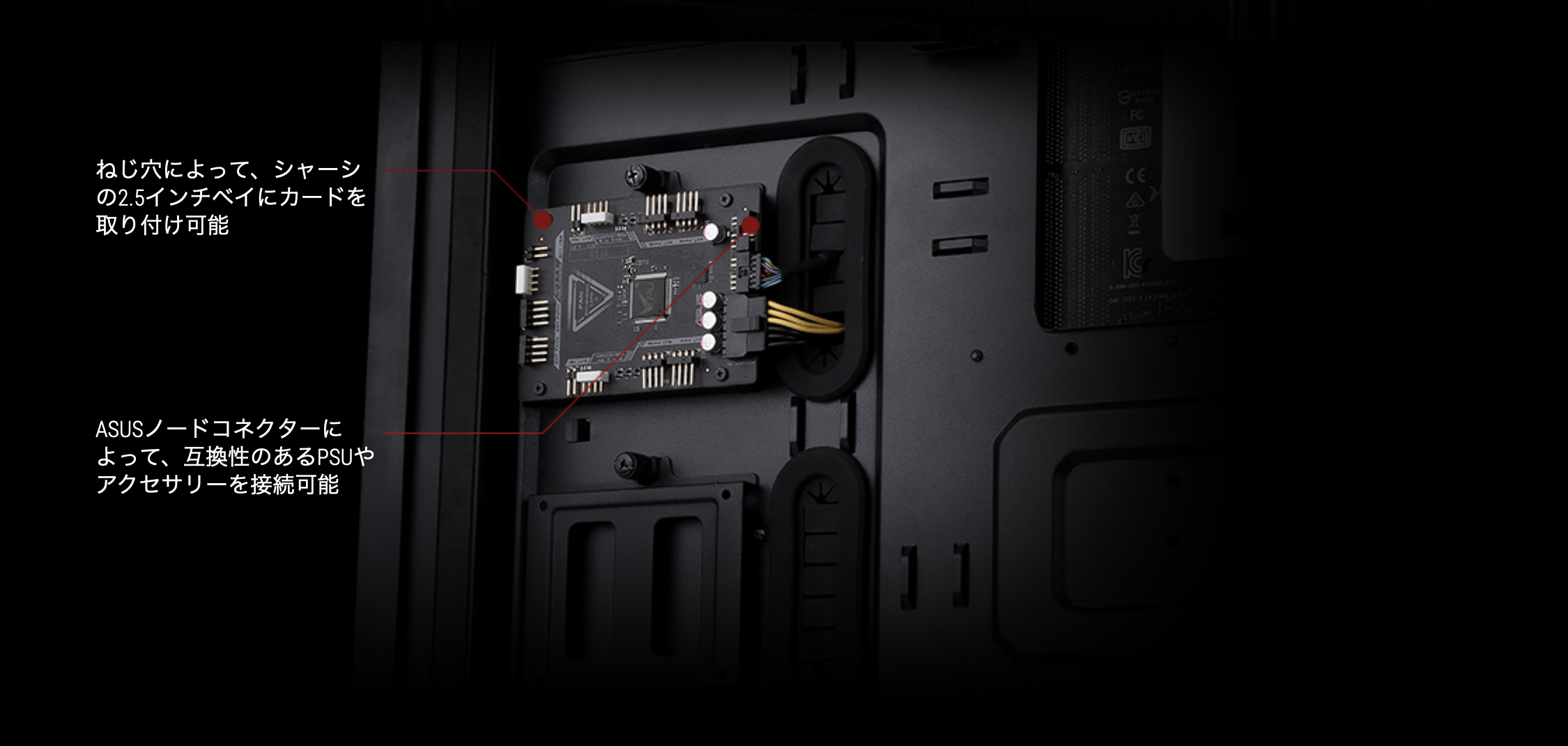

FAN EXTENSION CARD II

Fan Extension Card IIを新たに搭載したROG Dominus Extremeには、FanXpert 4を介して制御可能なヘッダーが6基追加されています。このカードの3つの温度センサーヘッダーがオンボードの温度センサーを補完し、さらには、異なるコンポーネントに取り付け可能なサーミスターを3つ搭載しています。冷却用のヘッダーの追加に加えて、RGB LEDストリップ用のヘッダーを3基確保しています。

FAN EXTENSION CARD II

パフォーマンス

効率的に最高のパフォーマンスを提供する究極のゲーミングとワークステーションシステムの基盤を作成するのに必要な強固な基盤を提供するために、Dominus Extremeに対して、従来のシリーズからあらゆる面で改良を加えました。

パフォーマンス

電力ソリューション

傾向が良くなるような電源設計

コア数の多いプロセッサの莫大な計算能力は、大量の電流変動に迅速に応答する電力回路を必要とします。 そして、CPUがオーバークロックされると、これらの要求は急激に増加します。Dominus ExtremeのVRMは、32組の戦略的にペアになったパワーステージを備えており、あらゆる作業負荷とあらゆる動作条件に対応しています。

堅牢な電力供給はコンポーネントレベルで始まります。 Dominus Extreme VRMのあらゆる側面は、そのタスクに対して寛大に過剰指定されています。

クアッド8ピンPROCOOL電源コネクタ

4つのProCoolコネクタがEPS 12V電力線へのしっかりとした信頼できる接続を確実にします。

POWIRSTAGE® IR3555

Dominus Extreme VRMは32個のIR3555 PowIRstagesで構成され、各定格は60Aを処理するように定格されています

MICROFINE ALLOY CHOKES

各PowIRstageは、40アンペアを処理する定格の高透磁率合金コアチョークを伴います

110K日本製ブラックメタルコンデンサ

入出力フィルタリングは、高い動作温度で数千時間持続する定格の固体高分子コンデンサによって提供されます。

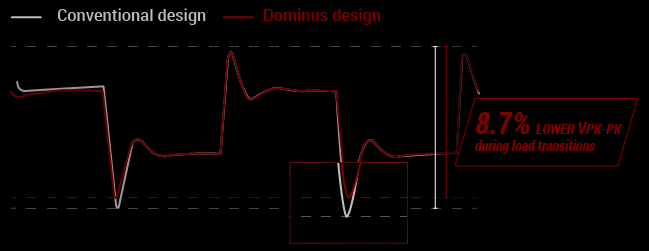

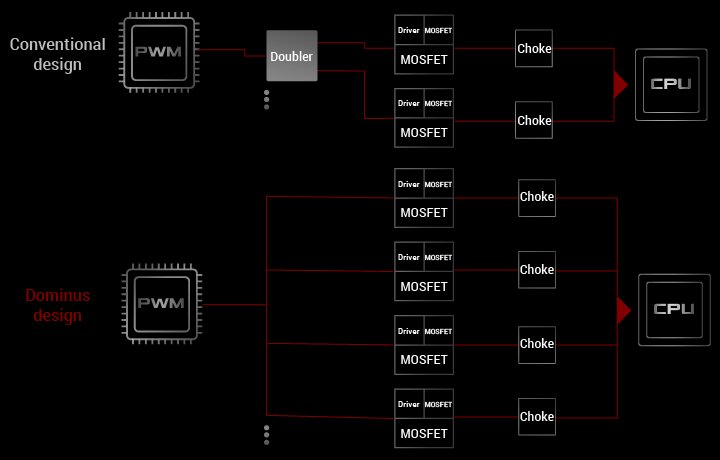

パワーアーキテクチャー

オーバークロックマルチコアプロセッサは、負荷状態間を遷移するときにVRMに非常に大きな負荷をかけます。 しかし、従来のマザーボードの設計の実践は、最適な過渡応答を提供する回路トポロジーを実装することなく、部品の仕様上の主な焦点を置きます。 Dominus Extremeは、チーム化されたPowIRstagesを利用して各フェーズのバースト電流を2倍にし、負荷の変化に迅速に対応することで、業界のトレンドを抑えます

パワーアーキテクチャー

Dominus ExtremeのVRMは負荷の変化にすばやく反応し、他の電源ソリューションよりもオーバーシュートやアンダーシュートが少なく、プロセッサは低い平均コア電圧で安定した状態を維持できます。

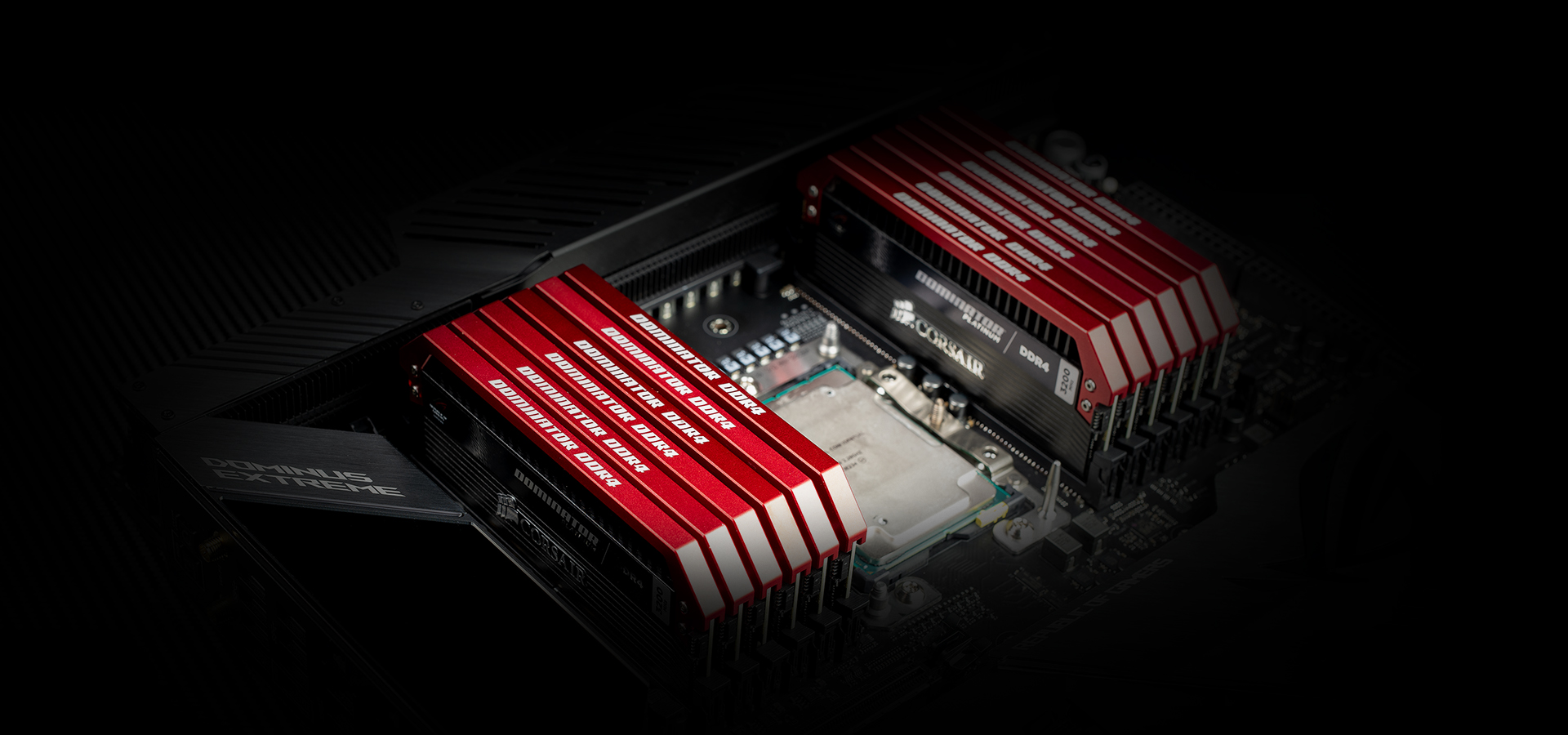

メモリ

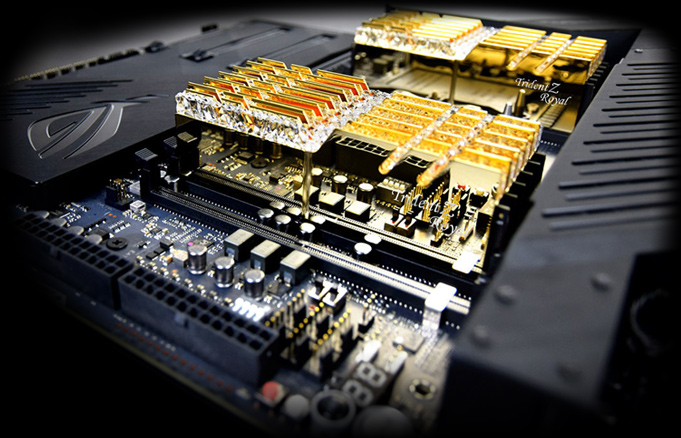

DDR4 4200MHZ+

マルチスレッドの計算ワークロードを処理するHCCプロセッサは、膨大なメモリ容量と帯域幅を要求する可能性があります。 Dominus Extremeは、シグナルインテグリティを最大化し、以前は低容量セットアップ用に確保されていた速度まで高密度メモリ構成を駆動するための、最適化された拡張機能が備わっています。

メモリ

最適化

Dominus Extremeには、システムのあらゆる面をカスタマイズできる直感的で柔軟なツールを多数搭載しています。 事前設定されたオーバークロックプロファイルにより、最小限の設定で最大限のパフォーマンスを楽しむことができます。また、包括的なUEFI BIOS設定により、完全な手動制御を可能にし、希望する方法でシステムを調整できます。

最適化

UEFI BIOS

使いやすいUEFI BIOS

UEFI BIOSは、あらゆるPCビルドという旅における早期のチェックポイントです。ROG Dominus Extremeは、その旅を最高にするものを提供します。

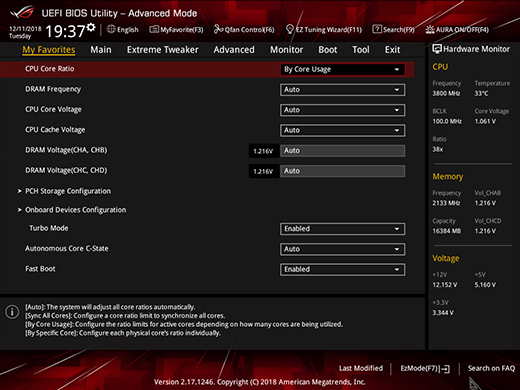

より高度なカスタマイズを行うには、UEFIのアドバンスモードを使って、完全なコントロールを手にしてください。アドバンスモードでは、マザーボードのあらゆる部分を完全にコントロールすることができ、内蔵の検索機能により、必要な項目をすばやく見つけることができます。

ADVANCED モード

ADVANCED モード

お気に入り機能

よく使う項目をお気に入りに登録しておけば、簡単にその項目にアクセスできます。

EZ Flash 3

BIOSインターフェース上から、インターネット経由でBIOSを更新できます

SMART

ストレージデバイスのS.M.A.R.T(セルフモニタリング、分析、およびレポートテクノロジー)ログをチェックして、信頼性を評価し、潜在的な故障を特定します。

GPU POST

選択したASUSグラフィックスカードの詳細情報を自動的に検出し参照できます。

セキュアイレース

すべてのデータを削除し、SSDとNVMeを工場出荷時の設定に戻します。

更新履歴の確認

最後の変更を記録し、設定したプロファイルをUSBドライブに保存することができます。

SATAポートの名前変更

簡単に識別できるようにSATAポートに名称を設定することができます。

ユーザープロフィール

BIOSの異なるバージョン間で設定の引き継ぎを行ったり、他のユーザーと設定を共有したりすることができます。

Q-Fan Control

ファンの動作速度を手動で設定するか、あらかじめ設定されたファンプロファイルを使用して、スタンダード・サイレント・ターボ・フルスピードのモードをすばやく選切り替えることができます。初期設定では、温度が75℃に達するとシステムファンは自動的にフルスピードに切り替わります。

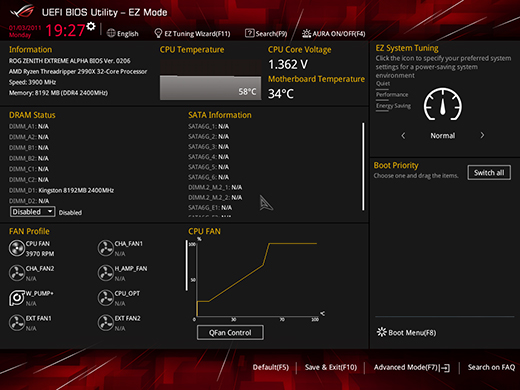

EZモードは、簡単なセットアップを目的として設計されており、重要な設定と統計情報を1ページに表示します。ガイド付きウィザードやドラッグアンドドロップ機能により、複雑なタスクの手間を省き、重要な設定をワンクリックで適用できる利便性でマシンを即座に調整して起動することができます。

EZモード

EZモード

EZ tuning" wizard

RAID構成を合理化してデータの転送とバックアップを高速化したりすることができます。

直感的なグラフィカルファンコントロール

マウスで曲線をドラッグするだけで、個々のファンを微調整できます。

SATA情報の表示

デバイスを識別するためにSATAポートの詳細を簡単に表示します。

迅速で簡単な時刻設定

マウスを使用して、時間と日付の設定をすばやく変更できます。

Aura オン/オフ モード (ステルス)

Aura RGBライティングまたはすべてのオンボードLEDを即座に有効/無効に切り替えて、ステルスモードに移行可能です。

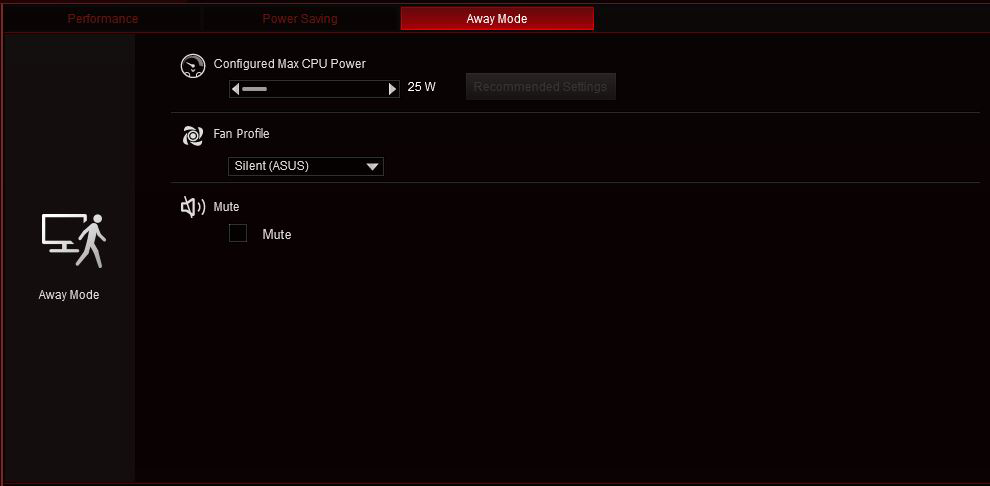

AI SUITE

パフォーマンスの向上

独自のAI Suite 3を使用すると、マシンの性能をオペレーティングシステム上から直接制御できます。そのダッシュボードスタイルのコントロールパネルでは、シンプルで直観的なインターフェイスを介して、冷却、安定性、効率を細かく調整できます。

EPU

総合的なエネルギー効率の向上

総合的なエネルギー効率の向上

Energy Processing Unit (EPU)を使用すると、システム全体の電力をリアルタイムで節約することができます。EPUは、ハードウェアの要求に応じて消費電力を自動的に検出して調整するので、マシンの性能を犠牲にすることなく電力を節約できます。 また、アウェイモードを使えば、EPUはCPUのワット数を限界まで下げ、未使用のI/Oコントローラをシャットダウンし、グラフィックスカードの消費電力を削減する、まさに極限の省エネルギーモードが実現します。

総合的なエネルギー効率の向上

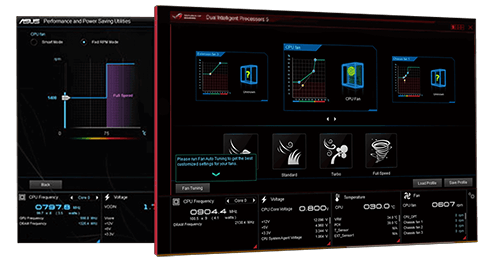

FAN XPERT 4

空冷/水冷に両対応した柔軟なコントロール

Fan Expert 4またはUEFIを通じて、冷却ファン、ウォーターポンプ、ラジエーターファンを包括的に制御することができます。Auto-Tuningモードは、空冷でも水冷でも、ワンクリックですべてのパラメータをインテリジェントに設定します。軽いタスクを実行するときにシステムの静音性を保つために、すべてのファン速度をデフォルトの最小値以下に抑えるExtreme Quietモードもあります。

総合的なエネルギー効率の向上

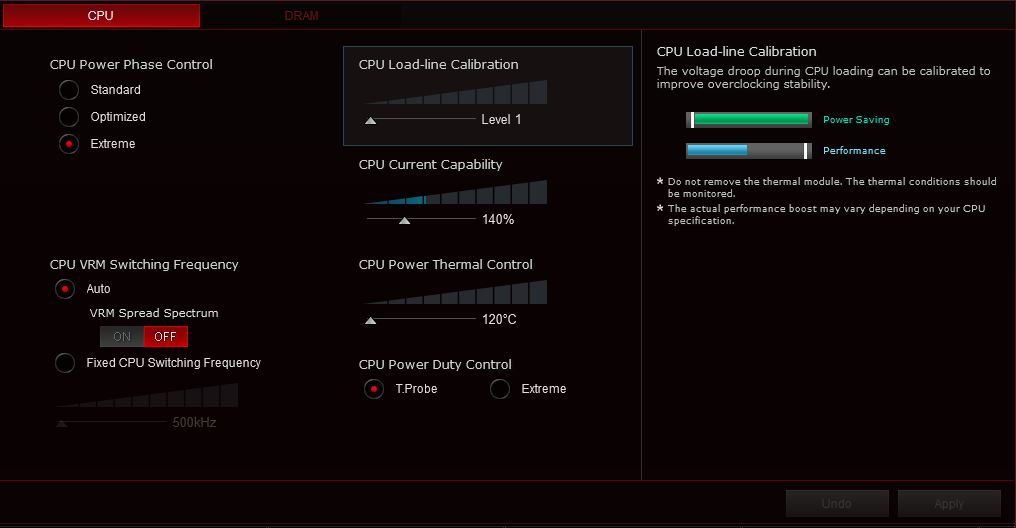

DIGITAL+POWER CONTROLS

総合的なエネルギー効率の向上

精密なデジタル電源制御

Digi+ VRM電圧レギュレータ・モジュール(VRM)は業界最高峰の品質を誇り、CPUへ極めて滑らかかつクリーンな電力供給を保証します。

コネクティビティ

Dominus Extremeのあらゆる側面はあなたのゲームと創造的な経験を強化するように設計されています。 Intel 10Gbpsイーサネットコントローラは、大量のファイル転送と超低レイテンシへの扉を開きます。一方、4つのM.2スロットは高速ロード時間と柔軟なストレージ拡張を提供します。 そして統合されたSupremeFXオーディオは、ストリーミング、ゲームチャットなどのための優れた明快さを確実にするために録音品質を高めます。

コネクティビティ

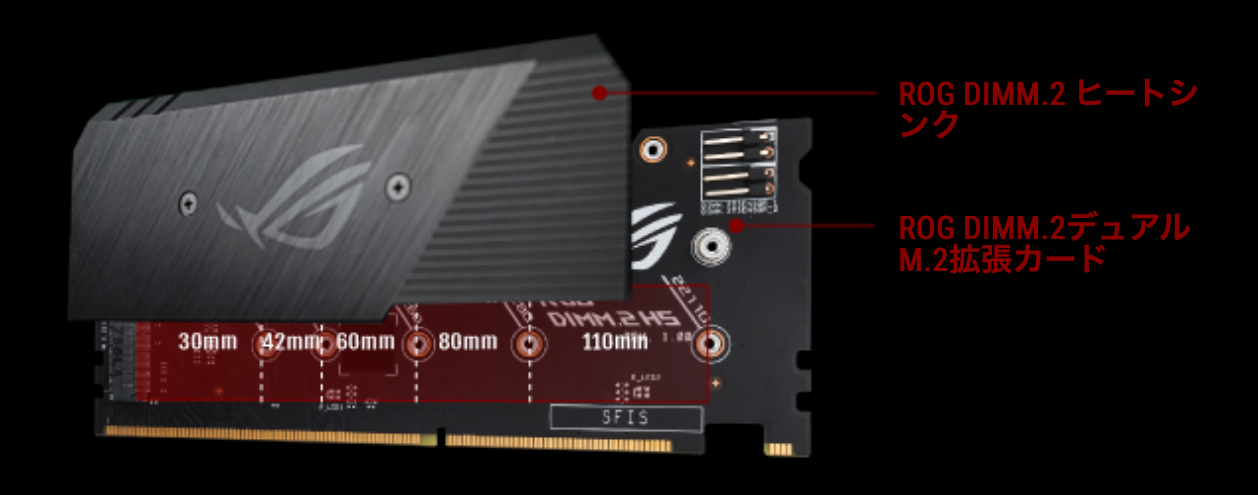

ストレージ

ROG Dominus Extreme は、2つのDimm.2スロットが装備しており、インテルVROCとCPU RAIDを最大限に活用して、究極のSSDストレージ速度を実現することができます

ストレージ

VROC

専用のROG DIMM.2モジュールを使用して、4台のM.2ドライブをRAID構成で接続することにより、Intelの仮想RAID on CPU(VROC)機能*を利用できます。 VROCを使用すると、RAIDアレイは起動可能になるように簡単に設定でき、従来のDMIのボトルネックが解消されるため、ストレージは他のトラフィックによって妨げられません。
* RAID 1、5、または10にはIntel VROCハードウェアキーの追加購入が必要

ストレージ

ネットワーク

ネットワーク

INTEL統合型ウルトラWI-FIサポート

ROG Dominus Extremeは、2x2 MU-MIMOと160MHのワイドチャンネルを備えたIntel Wireless AC-9260 Wi-Fi(802.11ac)を搭載しており、最大1.73Gbps*の無線速度に対応します。実際には、Wireless-AC 9260 Wi-Fi統合アダプターにより、他のWi-Fiソリューションに比べて無線データの速度が最大2倍向上します。このため、マシンがルーターから離れていても高速でスムーズな転送が可能です。Intel Wireless-AC 9260はBluetooth 5.0に対応し、これまでより速度が最大2倍、距離が最大4倍向上した接続を利用できます。
** ネットワークの環境により速度は変わります。

10GBPSオンボードイーサネット

限界に挑むパワーユーザーやコンテンツクリエイターの厳しい要求に対応するように設計された10Gbpsのオンボードイーサネットプラグは、ホームネットワークを新時代へと導きます。標準的なギガビットイーサネットの最大10倍にも及ぶ帯域幅は、非圧縮の4K UHDビデオのストリーミングや、ファイルのバックアップおよび転送をこれまでにないスピードで実現します。また、中間の2.5Gbpsおよび5Gbps接続にも対応しているため、より高速なネットワーク接続と最大の柔軟性を両立しています。必要な帯域幅を自由に選択して、あらゆるスピードで極小のレイテンシを体験してください。

* 10Gbps動作にはカテゴリ6以上のネットワークケーブルが必要です。Category 5eケーブルでは5Gbps以下で動作します。

INTELイーサネット

ROG Dominus Extremeは、最新のIntel®イーサネット(I219-LM)を搭載しており、より高速でスムーズにゲームを可能とします。Intel®のイーサネット・コントローラーは、プロセッサやチップセットと自然な相乗効果を発揮し、CPUのオーバーヘッドを削減し、TCPとUDPのスループットを大幅に向上させるため、ゲームやその他のタスクのためにより多くのマシンパワーを割くことが可能となります。

オーディオ

SupremeFX

ROGは優れたオンボードオーディオで有名です。そして ROG Dominus Extremeも例外ではありません。 フロントパネルのヘッドフォン出力は、統合型DAC/AMP「SABRE9018Q2C」によって、115dB THD+Nにも達し、オーディオトラックの微妙な表情まですべて再現することができます。音の解像度はESS Hyperstream DACアーキテクチャーによって更に改善され、サウンドステージの拡張と、より良い定位感をもたらします。また、解像度だけでなく、121dB DNRがもたらすノイズフロアによって、ダイナミックでパンチの効いたサウンドを実現します。そして、付属するソフトウェア「Sonic Studio」はイコライザオプションを提供し、用途や好みに合わせてサウンドにアクセントをつけることができます。

LEDイルミネーションオーディオジャック

バックライトを備えたオーディオジャックは、暗がりでの配線ミスを防止します。

ESS® SABRE9018Q2C DAC/AMP

THD -115dBの高音質D/Aコンバーター。

S1220コーデック

10個のDACチャンネル、7.1チャンネル再生、独立した2.0チャンネルおよびマルチストリームステレオのフロントパネル出力

スイッチング MOSFETS

独自の設計により、コーデックのインピーダンス検出機能をフロントまたはリアのヘッドフォン出力のいずれかに使用可能

ニチコン製キャップ

プレミアム品質の国産オーディオ・コンデンサは、暖かみがありナチュラルで没入感のあるサウンドを、鮮明かつ忠実に再現します。

PERSONALIZED FOR YOU

優れた性能に加えて、ROG Dominus Extremeは豊富なスタイルとカスタマイズオプションを備え、本当の意味でユニークなシステムの構築を可能にします。

PERSONALIZED FOR YOU

Aura Sync

広がるゲーミングワールド

グラフィックカードとモニター、そしてマウスとキーボードからなるROGコンポーネントは、ゲームに完璧な美しさと操作性、互換性をもたらします。ROGエコシステムは競合ブランドよりも拡張性に優れ、システムが拡大するにつれて、より豊富な選択肢を提供します。

Aura Sync

Aura Sync

*アドレサブルRGBヘッダーは最大電力定格3A(5V)と最大120個のLEDを備えたWS2812BのアドレサブルRGB LEDストリップ(5V/データ/グラウンド)をサポートします。
** Aura RGBストリップヘッダーは、最大定格3A(12V)の5050タイプのRGB LEDストリップに対応しています。輝度を最大にするには、ストリップの長さは3m以下である必要があります。
***RGB延長ケーブルが付属しています。LEDストリップとAura Sync対応製品は別売りです。

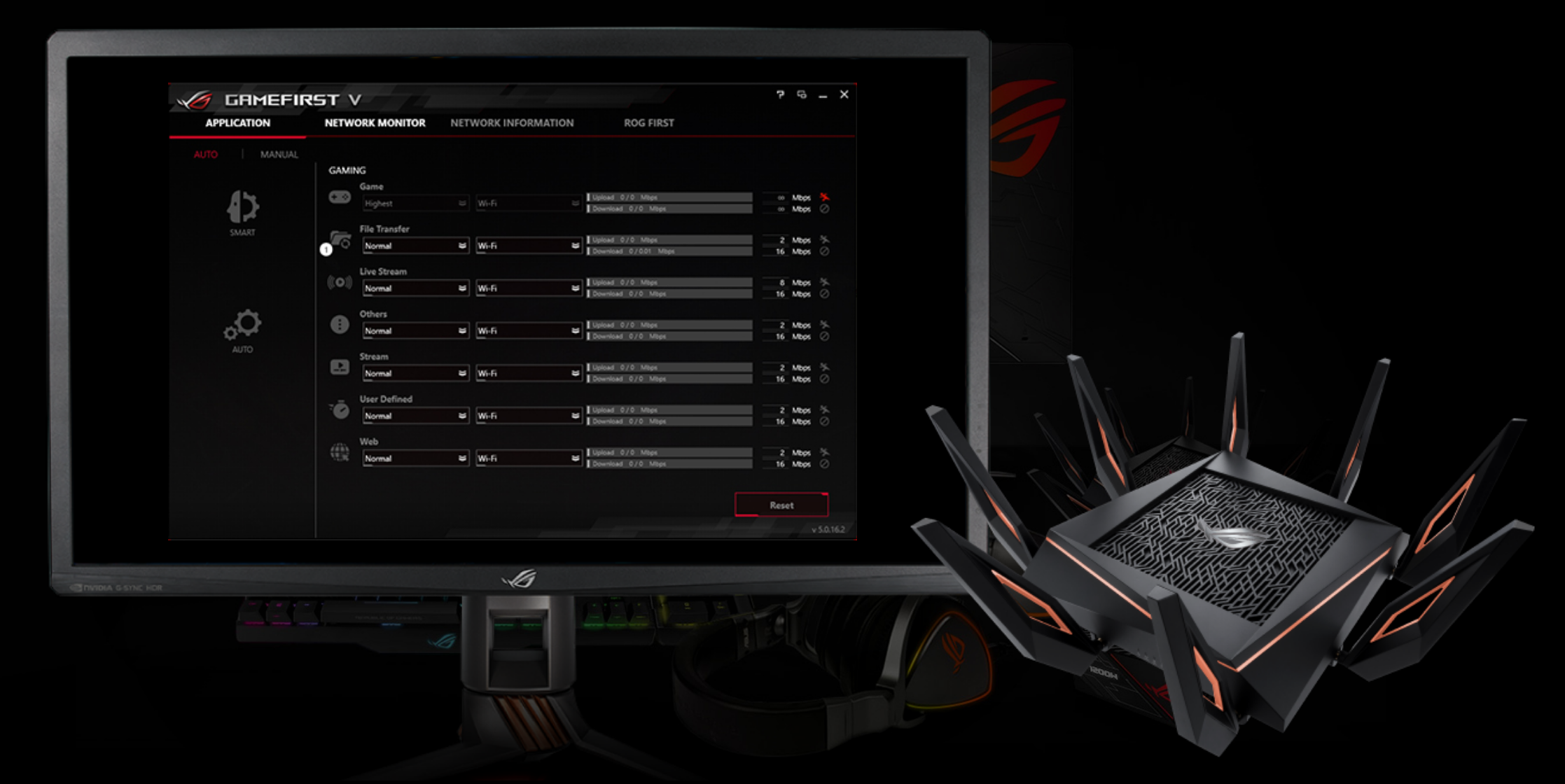

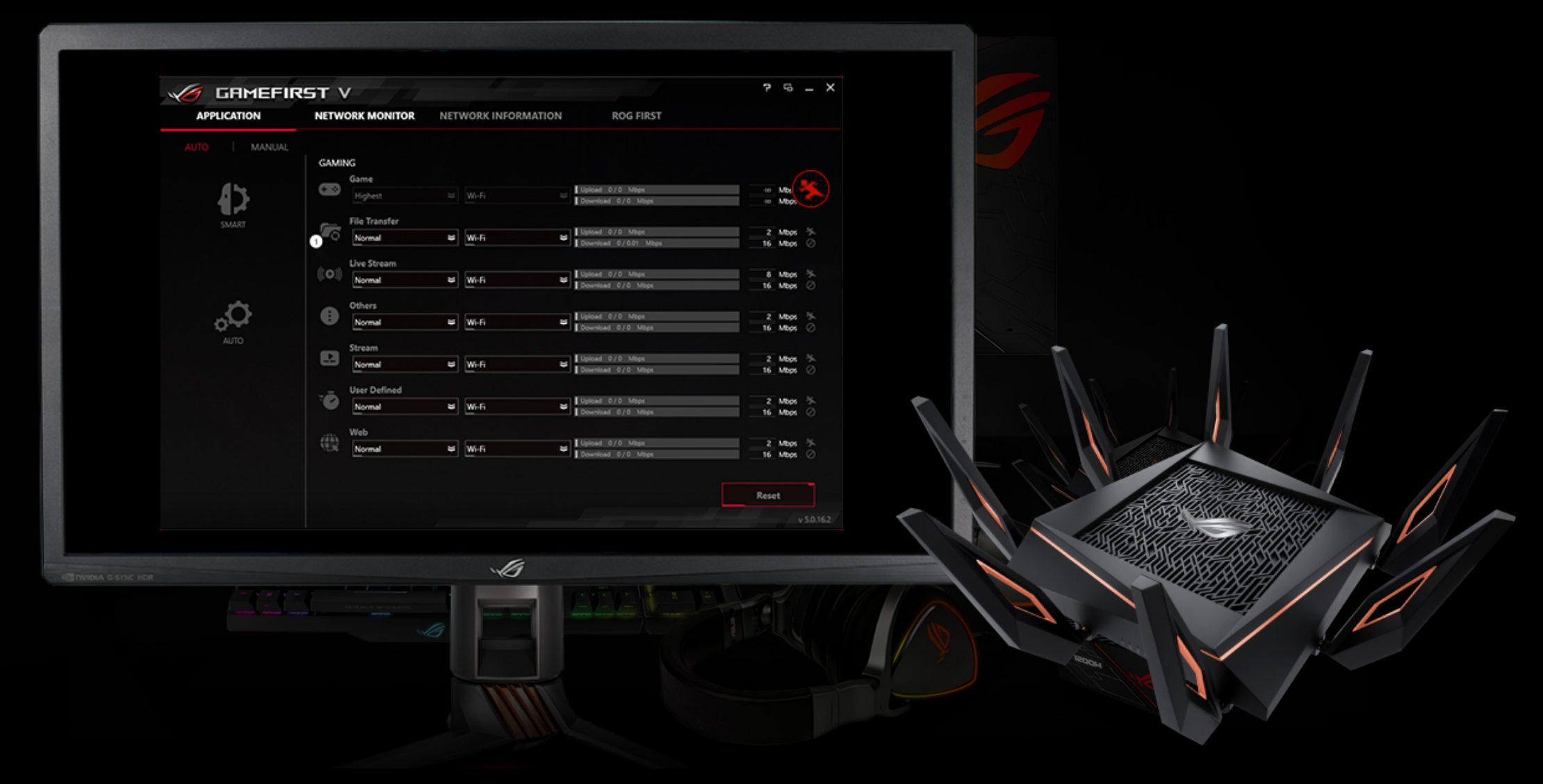

GAMEFIRST ネットワーク

ROG独自のツールであるGameFirst Vはネットワークトラフィックを最適化して、より速くラグのないオンラインゲームを実現します。 ゲートウェイをチーム化し、帯域幅を使用するアプリケーションを監視することで、リアルタイムに調整を行います。

ROG FIRST

ROGルータに直接アクセスし、QoSを自動的に設定してネットワーク帯域幅をゲームに割り当てます。

ROG FIRST

SMART/AUTO モード

アクティブなアプリケーションのネットワークトラフィックを最適化したり、ゲームにもっと多くの帯域幅を割り当てたりすることができます。

SMART/AUTO モード

EXTREMEモード

特定のアプリケーションのネットワークパケットの速度を上げて待ち時間を減らします。
Extremeモード オン: 371.7Mbps
Extremeモード オフ: 16.03Mbps
* 4Kオンラインビデオを再生中に4GBのファイルのダウンロードによる検証

EXTREMEモード

ネットワーク情報

膨大なログ、アプリケーション・グループ、タスクタイプからなるリアルタイムトラフィックを表示し、接続情報を隅々まで掘り下げることができます。

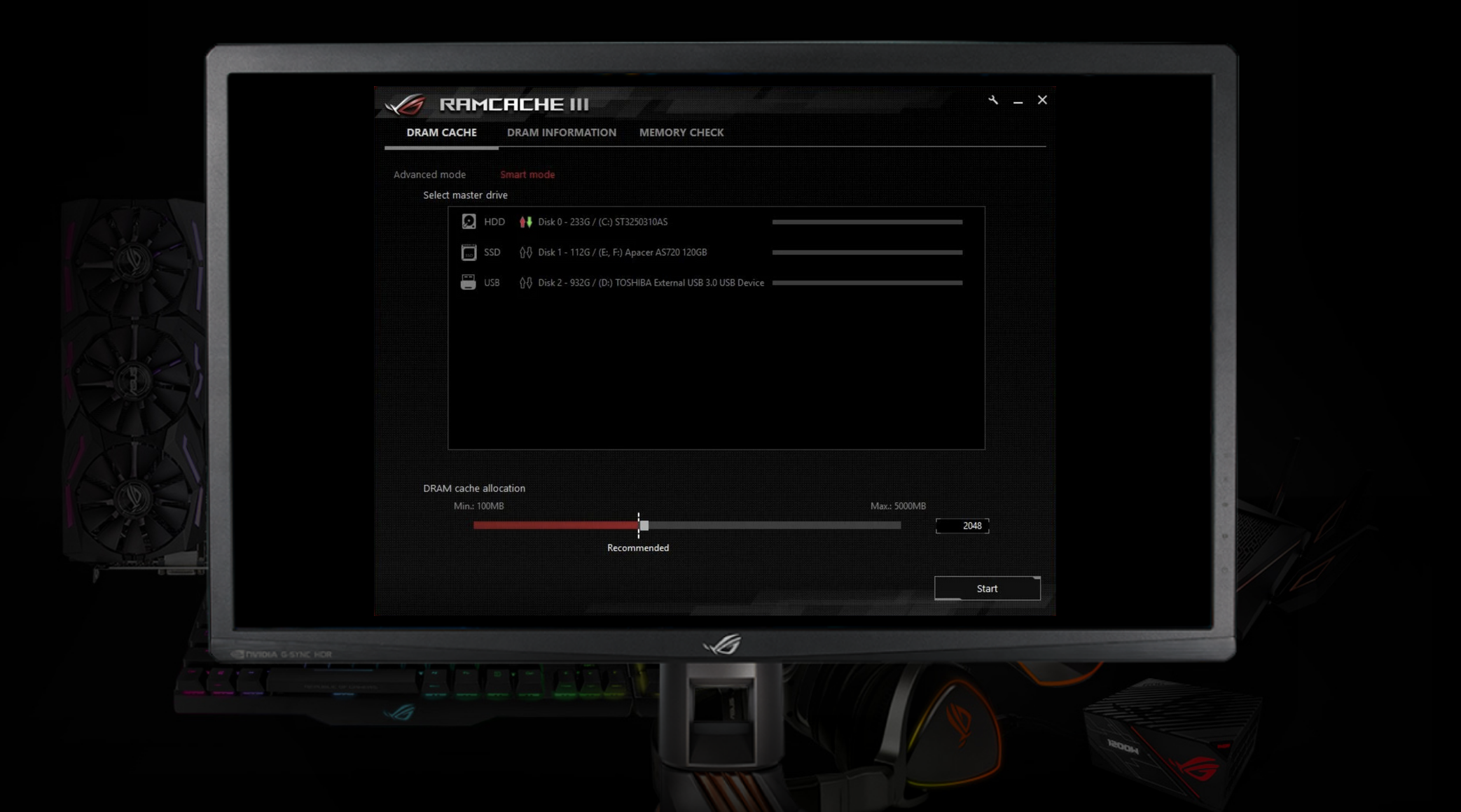

RAMCACHE ストレージ

RAMCACHE ストレージ

RAMCacheは、ゲームのロード時間を短縮するために、ミリ秒単位をマイクロ秒単位へと加速させます。最新のNVM Expressストレージオプションと完全に互換性を持つ独自のインテリジェントなテクノロジーにより、ストレージデバイス全体が効果的にキャッシュされ、設定したゲームやアプリが凄まじいスピードで起動します。

スマートモード

システムのリソースを最大限に活用するために、すべてのストレージデバイスを自動的にキャッシュします。

スマートモード

リアルタイム情報

直感的なインターフェイスは、現在の読み取り/書き込み速度など、ドライブの情報をリアルタイムに表示します。

リアルタイム情報

ヘルスチェック

メモリの割り当て状態をすばやく確認することができます。

ヘルスチェック

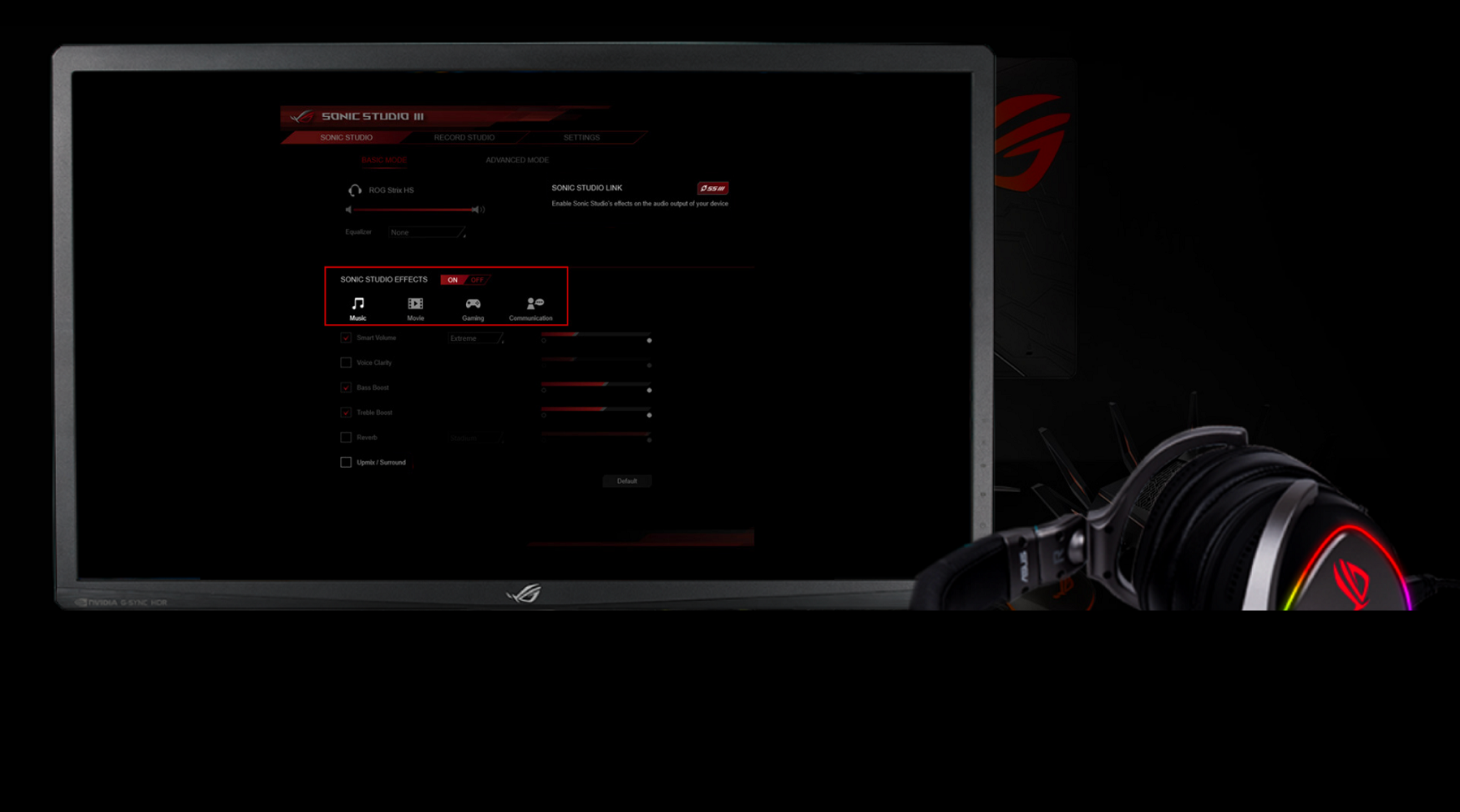

SONIC STUDIO

Sonic Studioは、VRヘッドセット用にHRTF(頭部伝達関数*)ベースのバーチャルサラウンドをサポートしており、風景を感じるような深みのあるサウンドを再現します。直感的なSonic Studioインターフェイスには、さまざまなEQオプションが用意されており、ユーザーの好みやヘッドセットの特性に合わせて音響を調整することができます。

SONIC STUDIO LINK

新しいSonic Studio Linkでは、すべての再生機器にSonic Studioのエフェクトを適用できるようになりました。 Sonic Studioの「リンク」ボタンを押すだけで、あらゆる再生機器への効果を楽しむことができます。

SONIC STUDIO

アプリケーションごとの設定

オーディオプロファイルをカスタマイズすることで自分好みの音を聴く事が出来ます。

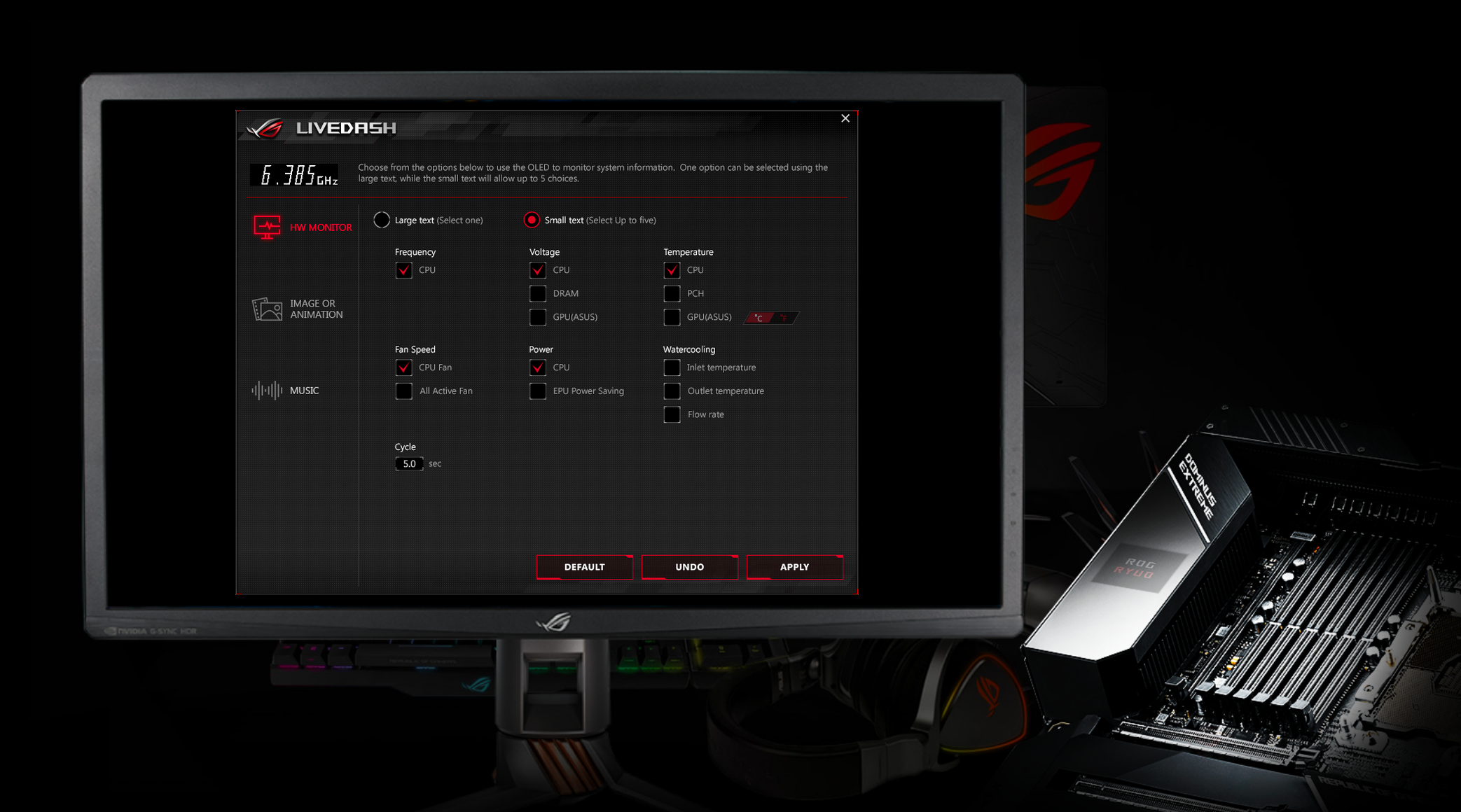

LIVEDASH OLED

ROG Dominus Extremeマザーボードには、役に立つ情報とカスタマイズ可能なグラフィックを表示する内蔵カラーOLEDパネルの1.77インチのLiveDashが装備されています。 監視するシステム統計を選択し、表示するパーソナライズGIFと画像が選択できます。

ハードウェアモニタリング

POST(Power-On, Self-Test)フェーズでは、LiveDashは簡単な言語とPOSTコードで進捗状況を表示します。通常の稼働時には、パネルにCPU周波数、デバイス温度、ファン速度、または水冷ゾーンの情報が表示されます。

カスタムロゴ

デフォルトの「LiveDash GIF」をカスタマイズすることで、オリジナルの画像やアニメーションを表示させることも可能です。

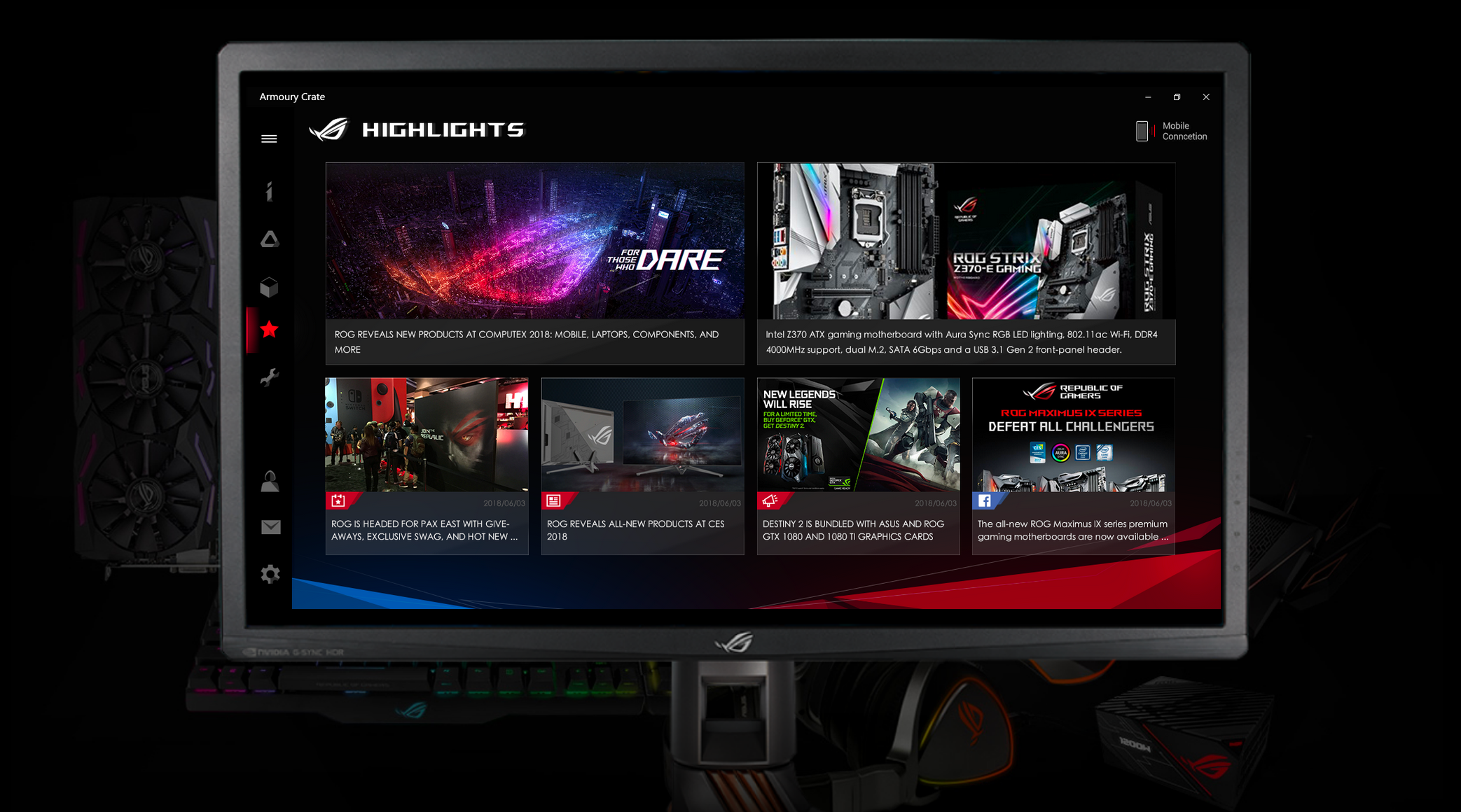

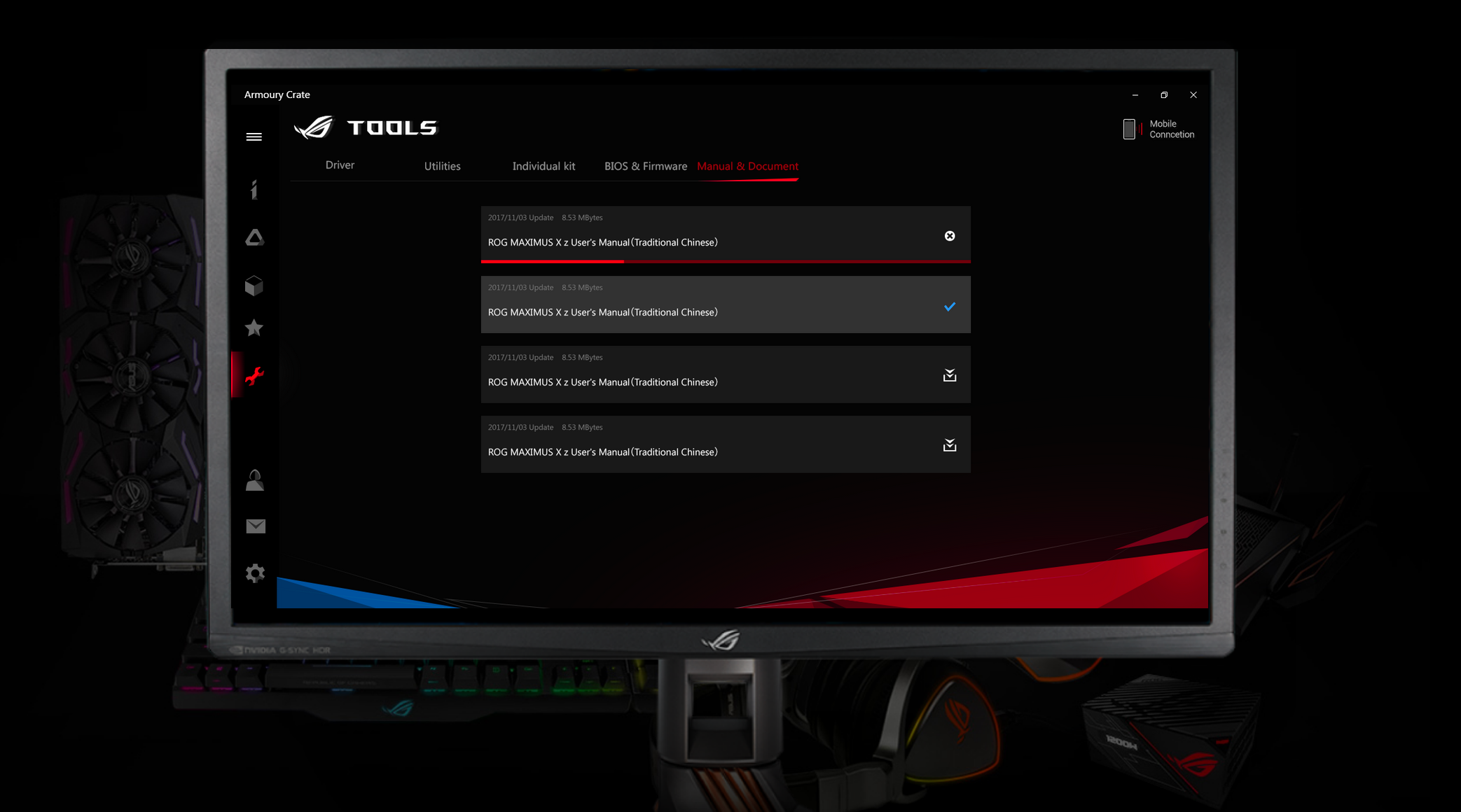

ARMOURY CRATE

新しいArmoury Crateは、ドライバとBIOSを最新の状態に更新します。使いやすいUIは、セキュリティアップデート、バグパッチ、最新のROGニュース、ゲームイベント、スペシャルオファーなど、さまざまな情報を表示するように設定することができます。

ARMOURY CRATE

ツール

ツール

THE POWER OF INTEL

THE POWER OF INTEL

THE POWER OF INTEL

LGA 3647ソケット用インテル®Xeon®W-3175Xプロセッサー:6チャネル(12-DIMM)、48 PCI Express 3.0 / 2.0レーン

スペック

対応CPU Intel® Socket 3647 for Xeon® W-3175X Processors
Supports Intel® Virtual RAID on CPU (VROC)
* Refer to www.asus.com for CPU support list
搭載チップセット Intel® C621
メインメモリ Intel® Xeon® W-3175X Processor
12 x DIMM, Max. 192GB, DDR4- 4200(O.C.)/4000(O.C.)/3800(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory
  Six Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
マルチGPU対応 Supports NVIDIA® 4-Way SLI Technology
Supports NVIDIA® 3-Way SLI Technology
Supports NVIDIA® 2-Way SLI Technology
Supports AMD 4-Way CrossFireX Technology
  Supports AMD 3-Way CrossFireX Technology
  Supports AMD 2-Way CrossFireX Technology
拡張スロット 48-Lane CPU-
Intel® Xeon® W-3175X Processor
4 x PCIe 3.0 x16 (x16/x16/x16, x16/x8/x16/x8) *1
ストレージ機能 Intel® Xeon® W-3175X Processor :
2 x ROG DIMM.2 Module support(CPU_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)*1
2 x U.2 connector*1
Intel® C621 Chipset :
6 x SATA 6Gb/s port(s),
ASMedia® SATA 6Gb/s controller :
2 x SATA 6Gb/s port(s),
Intel® Optane Memory Ready
Intel® Virtual RAID (VROC) support for CPU RAID
LAN機能 Aquantia AQC-107 10G
Intel® I219-LM
Anti-surge LANGuard
ROG GameFirst Technology
無線機能 Intel® Wireless-AC 9260
Wi-Fi IEEE802.11ac/n/a/g/b
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
Bluetooth機能 Bluetooth® 5.0
オーディオ機能 ROG SupremeFX 8-Channel High Definition Audio CODEC S1220
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- ESS®SABRE9018Q2C DAC/AMP
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB機能 Intel® C621 Chipset :
8 x USB 3.1 Gen 1 port(s) (8 at back panel, +blue)
Intel® C621 Chipset :
4 x USB 2.0 port(s) (4 at mid-board)
ASMedia® USB 3.1 Gen 2 controller :
1 x USB 3.1 Gen 2 front panel connector port(s)
ASMedia® USB 3.1 Gen 2 controller :
4 x USB 3.1 Gen 2 port(s) (4 at back panel, +black+red, 2 x Type-A+2 x Type-C)
ASMedia® USB 3.1 Gen 1 controller :
4 x USB 3.1 Gen 1 port(s) (4 at mid-board)
ROGシリーズ独自搭載機能 Clear CMOS button
Extreme Engine Digi+ :
- MicroFine Alloy Chokes
- 10K Black Metallic Capacitors
ROG Extreme OC kit :
- ReTry button
- Safe Boot button
- Start button
- Reset button
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
ProbeIt
USB BIOS Flashback®
ROG Patented Pre-mounted I/O Shield
ROG Exclusive Software
- RAMCache III
- RAMDisk
- CPU-Z
- GameFirst V
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
- Overwolf
ROG DIMM.2 module with heatsink
ROG Aluminum heatsink cover
独自機能 Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
LiveDash OLED 1.77 ”
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
- Aura Addressable Strip Header(s)
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- ASUS CrashFree BIOS 3
- ASUS NODE: hardware control interface
- ASUS EZ Flash 3
- ASUS C.P.R.(CPU Parameter Recall)
- BUPDATER
- BIOS Flashback® Button
- Clear CMOS Button
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector

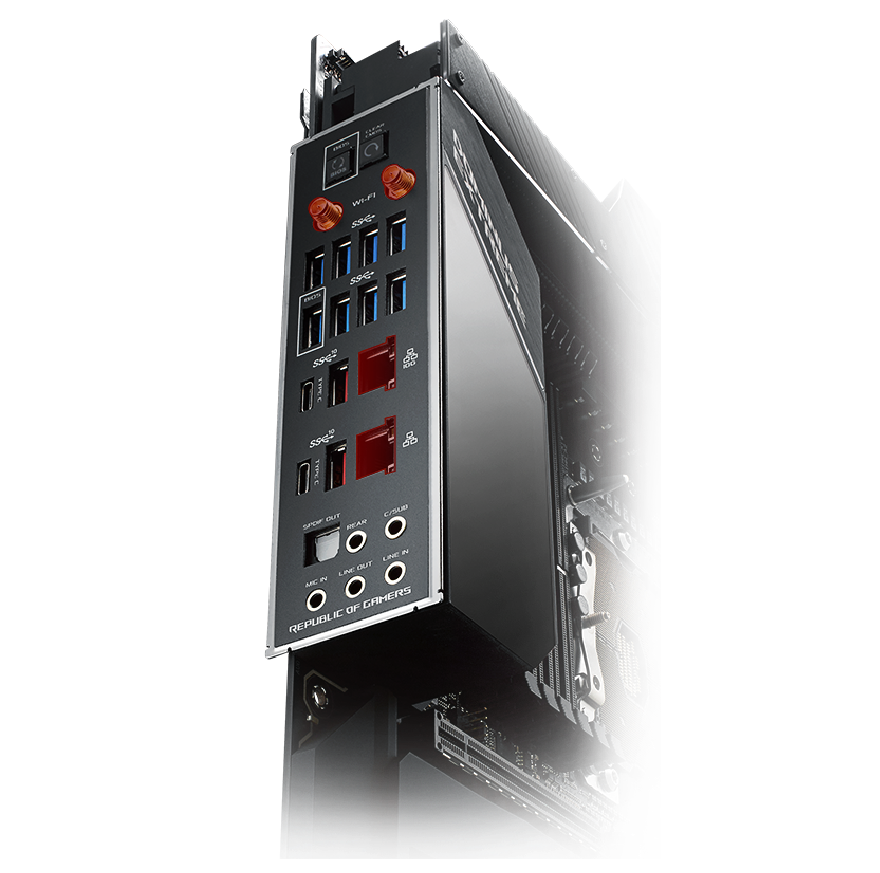

背面インターフェース 2 x USB 3.1 Gen 2 (black)Type-C,
2 x USB 3.1 Gen 2 (red)Type-A
8 x USB 3.1 Gen 1 (blue)
1 x Optical S/PDIF out
1 x Clear CMOS button(s)
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
5 x LED-illuminated audio jacks
1 x Aquantia AQC-107 10G LAN port
Anti-surge LAN (RJ45) port
基板上インターフェース 2 x Aura Addressable Strip Header(s)
2 x Aura RGB Strip Headers
2 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
8 x SATA 6Gb/s connector(s)
1 x VROC_HW_Key
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
2 x LED connectors (Back I/O cover, PCH, OLED)
2 x Chassis Fan connector(s) (2 x 4 -pin)
1 x PCH_FAN (1 x 3 -pin)
2 x HS_FAN (2 x 4 -pin)
2 x W_PUMP+ connector (2 x 4 -pin)
1 x WB_SENSOR (1 x 9 -pin)
1 x Thunderbolt header(s)
2 x 6-pin EATX 12 V Power connector
2 x 24-pin EATX Power connector(s)
4 x 8-pin EATX 12V Power connectors
1 x 6-pin EZ_PLUG Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Slow Mode switch(es)
13 x ProbeIt Measurement Points
1 x BIOS Switch button(s)
1 x Node Connector(s)
1 x LN2 Mode jumper(s)
1 x Safe Boot button
1 x ReTry button
1 x 14-1 pin TPM connector
2 x U.2 connector
1 x System panel connector
1 x PCIe x16 lane switch
2 x T_Sensor Connector
1 x W_IN header
1 x W_OUT header
1 x W_FLOW header
1 x USB 3.1 Gen 2 front panel connector
1 x Speaker connector
2 x DIMM.2 Slot supports 2 M.2 drives (2242-22110)
1 x PAUSE Switch
2 x RSVD Switch
8 x Radiator Fan Headers
1 x Start button
1 x Reset button
1 x Q-Code
主な付属品 User's manual
1 x ROG logo plate sticker
4 x M.2 Screw Package
1 x CPU installation tool
1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
1 x Fan Extension Card II (6 x 4-pin Chassis Fan connectors, 3 x RGB headers, 3 x 2-pin Thermal sensor header)
1 x Fan Extension Card II power cable
1 x Fan Extension Card II NODE connector cable
1 x Fan Extension Card II screw package
1 x SLI HB BRIDGE(2-WAY-L)
1 x Q-Connector
1 x ROG Logo Sticker(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
3 x Thermistor cable(s)
1 x USB drive with utilities and drivers
1 x ROG coaster(s)
8 x ROg" weave SATA 6G cable
2 x ROG DIMM.2 with heatsink
2 x M.2 Pad for ROG DIMM.2
BIOS機能 2 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, Secure Erase, User Profile, F11 EZ RAID Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, , F4 AURA ON/OFF and F9 Search
管理機能 WOL, WOR, PXE
サポートDVDの内容 Drivers
EZ Update
Anti-virus software (OEM version)
ASUS Utilities
OS Windows® 10 64-bit
フォームファクター(サイズW×D) EEB Form Factor
14 inch x 14 inch ( 35.5 cm x 35.5 cm )
その他 *1 The PCIEX16_2 shares bandwidth with the DIMM.2_2_2, U.2_2, DIMM.2_1_1 and DIMM.2_1_2 slots.
The PCIEX16_3 shares bandwidth with the DIMM.2_2_1 and U.2_1 slots.
The PCIEX16_4 shares bandwidth with the DIMM.2_1_1 and DIMM.2_1_2 slots.
*2 *Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.

※製品の外観や仕様は製品改善のために予告なく変更することがあります。

マザーボードに関連する導入事例

導入事例はありません。

マザーボードに関連する特集記事

特集記事はありません

会社情報ページへのバナー

ASUS TOPへ

法人専用 お問い合せフォーム

  • タブレットの業務専用端末化で大幅なコストダウンと業務改革を実現!
  • 【ASUSルーター】特集ページ
  • AuraSync × ASCII
  • サイネージディスプレイ

ASUSのカテゴリー一覧

メディア掲載情報

  • 「ASUSのPC」がビジネス向けに本格参入、OSがPro!保証が長い!
  • 【ASCII×デジタル】都市伝説を追う! ルーター性能でガチャのレア度は変わるのか
  • 【ASCII×デジタル】ストリーミングも快適! 動画サービスを楽しむためのルーター選び
  • 【ASCII×デジタル】子どものスマホや家電もヤバい! サイバー犯罪の脅威にルーター導入が有効なワケ
  • PS4がついに11ac対応に、速度と機能で「PS4とルータ」を考えてみた
  • 【ASCII×デジタル】ゲーマーは“無線”を避けがち? プロゲーマーが語る高速無線LANルーター最新事情
  • 【ACCII.jp×デジタル】「RT-AC87U」 - 最大1734Mbps+600Mbps、“爆速”をデザインした11acルーター
  • 【AKIBA PC Hotline】「11acの速さ」を広げる“真面目で謎”な ASUSの無線LANリピーターを試す
  • 【PC Watch】~11acで最大1,734Mbps、クラウドストレージ連携可能な無線LANルーター
  • 【価格.com】ASUSの快速無線LANルーター「RT-AC87U」の実力を検証!
  • 【internet watch】Wave 2対応の4ストリームMIMOで実効900Mbpsを実現 セキュリティ機能も搭載した無線LANルーター ASUS「RT-AC87U」
  • 【AKIBA PC Hotline】たった8,000円のCPUで驚きの性能? 「20周年Pentium」で作る格安PCの作り方
  • R.O.G.+Devil's Canyonで作る、“至高のPC”
  • 【AKiba PC Hotline】ASUSの隠れた「タフ」ビデオカードとは?
  • 【impressWatch】デスクトップPCで1300Mbpsの無線LANを堪能 PCI-E接続の11acアダプタASUS「PCE-AC68」
  • 「今できる全てを製品に反映する」 ~ASUSネットワーク製品担当者インタビュー
  • デュアルWANなどの充実機能はIEEE802.11nでも健在
  • 11ac実効700Mbps超! しかもデュアルWAN対応!! 超マニアックな無線LANルーターASUS「RT-AC68U」
  • 【coneco.net】 ASUSダストプルーフファン搭載ビデオカード 製品レビュー
  • 【ASCII.jp×デジタル】「RT-N66U」は“買い”だ! —NASに迫る驚異の高機能11n無線LANルーター

Topics情報

  • 【ASUSモニター】グリーン購入法
  • 【日本PCサービス様】無線LANルーター訪問設定サポート
  • ASUS販売終了製品

社内ネットワークや無線LANに関するコラムランキング

ASUS(エイスース) 販売終了製品

関連FAQ・よくある質問

お問い合せ一覧

このページを印刷する


(C) Tekwind Co., Ltd. ALL RIGHTS RESERVED.
