カテゴリー: PCパーツ > マザーボード

販売終了

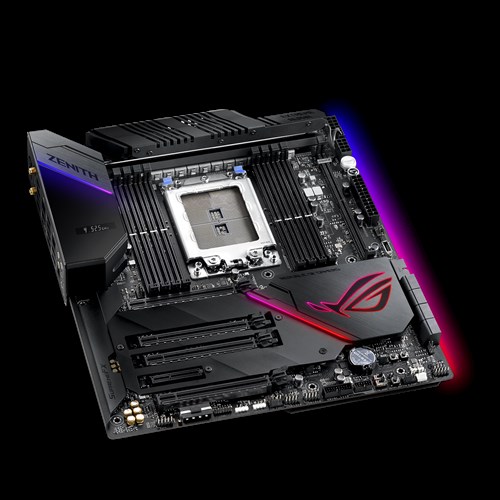

AMD Ryzen™Threadripper™プロセッサー用AMD X399 EATXゲーミングマザーボード、ROG DIMM.2、DDR4 3600MHz、オンボード802.11ac Wi-Fi、10Gbps LAN、USB 3.1 Gen 2、SATA、トリプルM.2、およびAura Sync RGBライティング

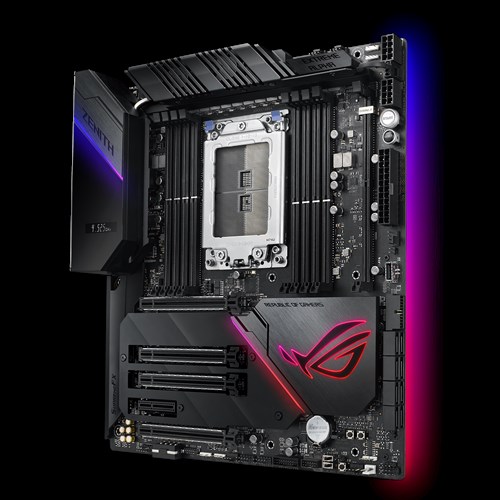

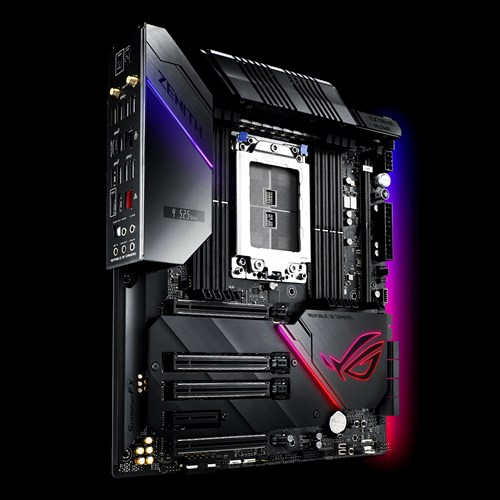

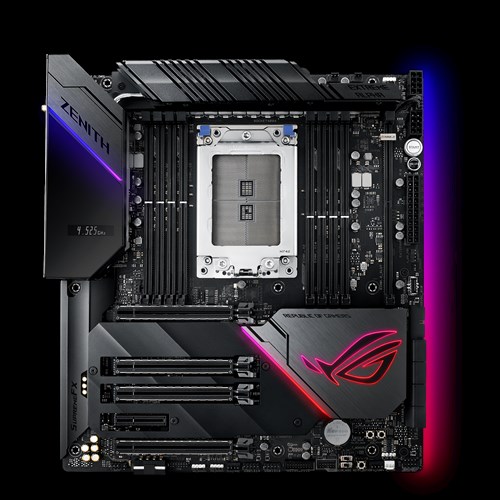

ROG ZENITH EXTREME ALPHA

JAN/UPC:0192876233160
TEKWIND型番:ASU-ROG/ZENITH/EXTREME/ALPHA

【ROG ZENITH EXTREME ALPHAの特長】
・AMD TR4ソケット:最大3台のM.2ドライブとUSB 3.1 Gen 2で最大の接続性とスピードを実現する、第1世代および第2世代のAMD Ryzen™Threadripper™プロセッサシリーズに対応
・包括的な熱設計:統合型VRMファン、PCIeゾーンM.2アルミ製ヒートシンク、およびデュアルバックプレートを備えたアクティブヒートシンク
・高性能ネットワーキング:オンボードのAquantia®10Gbps LAN、MU-MIMOをサポートする802.11ac Wi-Fi、およびASUS LANGuardとGameFirst Vテクノロジーを搭載したIntelギガビットLAN
・5-Way Optimization: PCビルドに合わせてカスタマイズされたオーバークロックと冷却の設定を提供し、自動的にシステム全体のチューニングを施します。

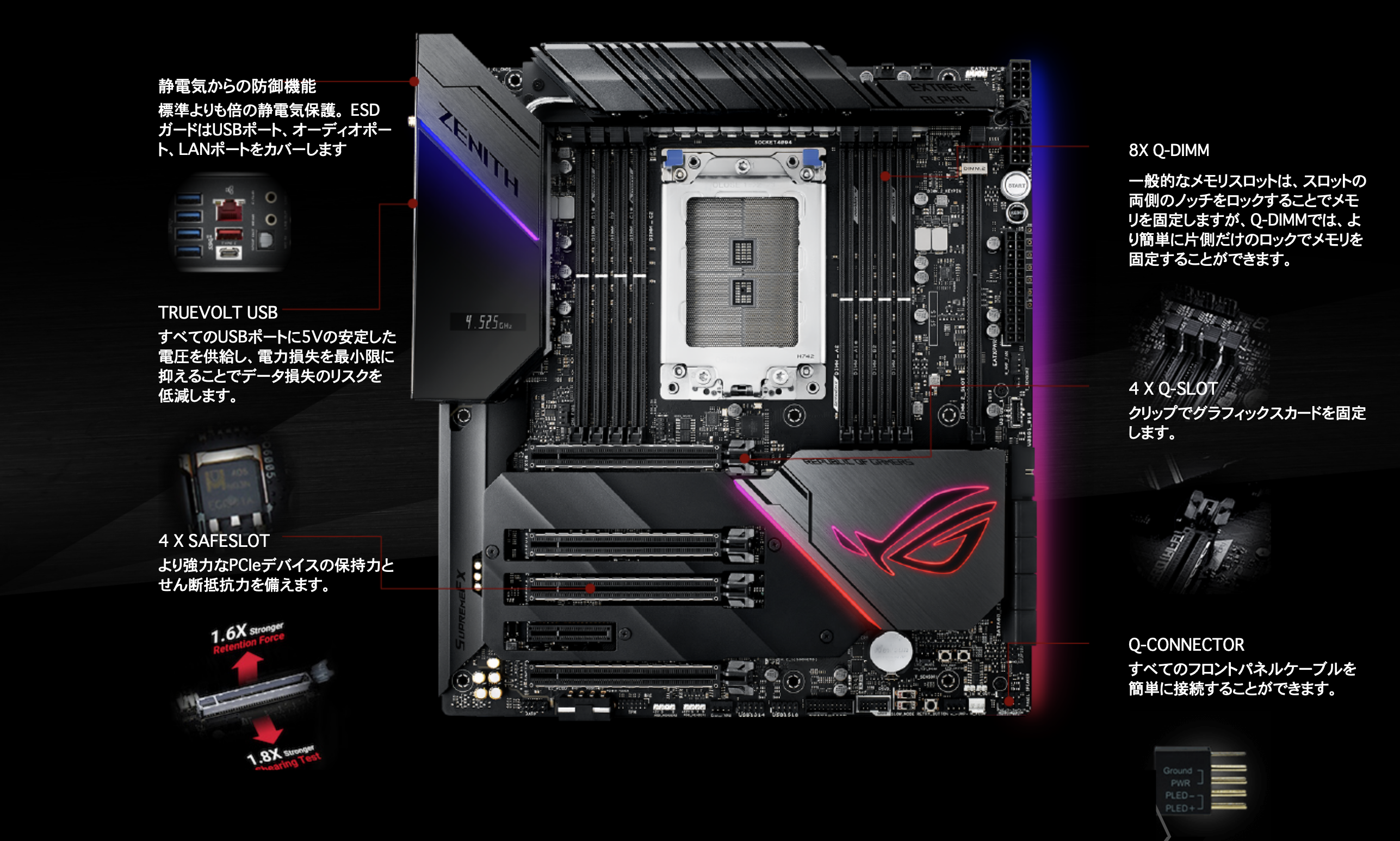

・SafeSlotテクノロジー:重量級GPU向けに高い保持力と耐久性を実現
・パーソナライゼーション:2つのRGBヘッダーとアドレス可能なヘッダーを含む、LiveDash OLEDとASUS独自のAura Sync RGBライティング
・業界をリードするROGオーディオ:日本のコンデンサーでドライブされる熱狂的な等級のオーディオパフォーマンスのためのSupremeFX S1220とESS®SABRE 9018Q2C

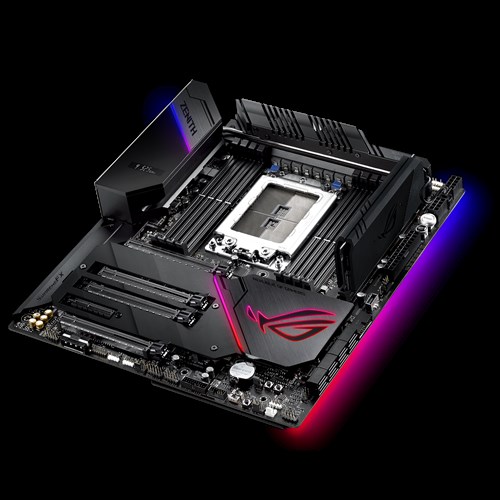

製品画像


THE ALPHA

ROG Zenith Extreme Alphaは、コマンドに基づいて構築された、32コアのAMD Threadripperプロセッサを最大限に活用しながら、インテリジェントな冷却と、特にCPUの巨大な電力用に設計されたSOCヒートシンクでサーマルを制御します。 ROG Zenith Extreme Alphaを装備しているハイエンドゲーマーやオーバークロッカーにとって、誰が真のリーダーであるかについては疑いの余地はありません。

THE ALPHA

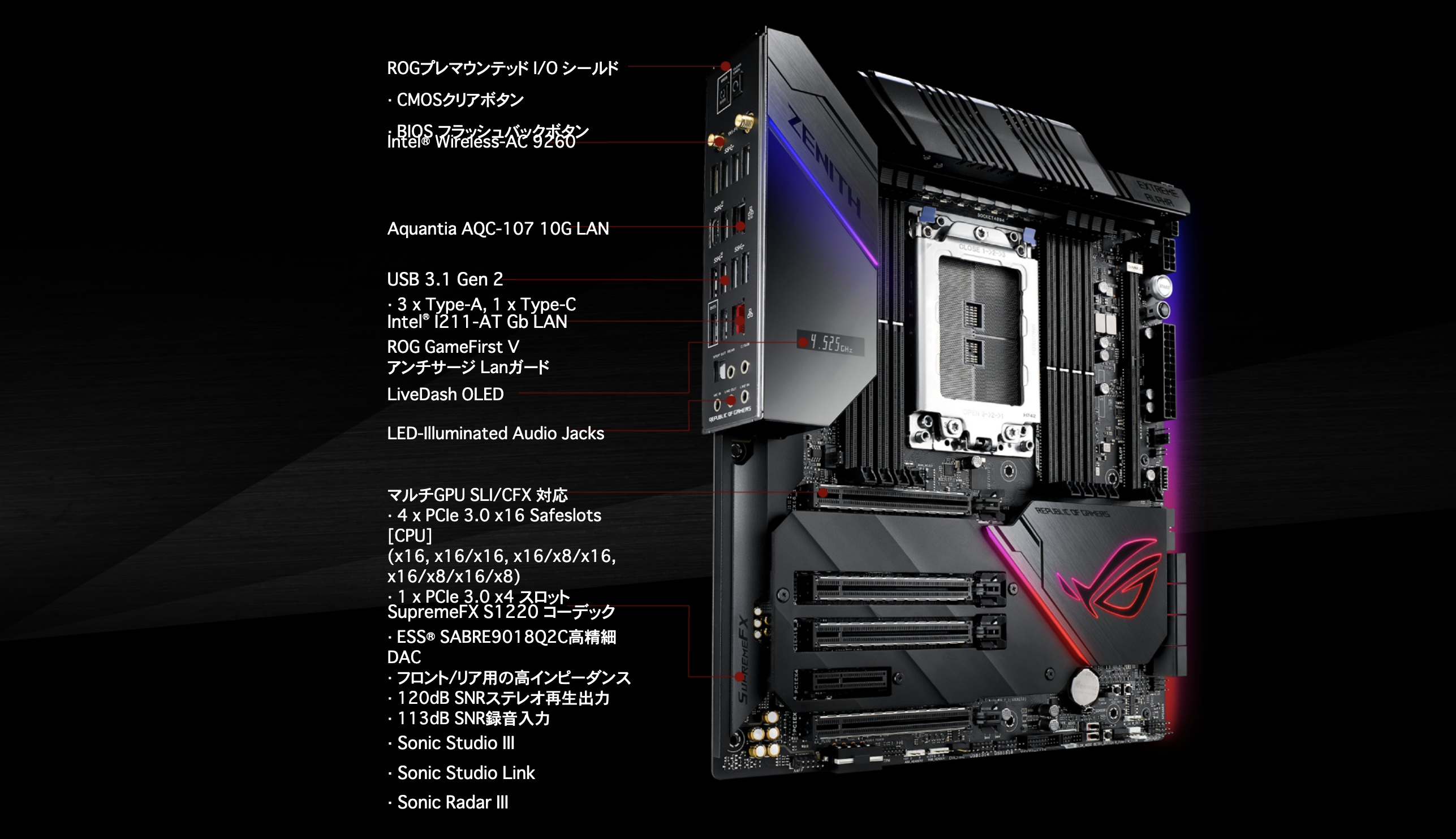

製品スペック概要

左

DIYフレンドリー

DIYフレンドリー

右

カバー

カバー

冷却性能

32コアのプロセシングビーストがストックスピードでもクールに保たれるようにし、 Alphaは、極限のPCシステムに最適な基盤を提供するために完全装備されており、低温でもより高いパフォーマンスを実現します。

冷却性能

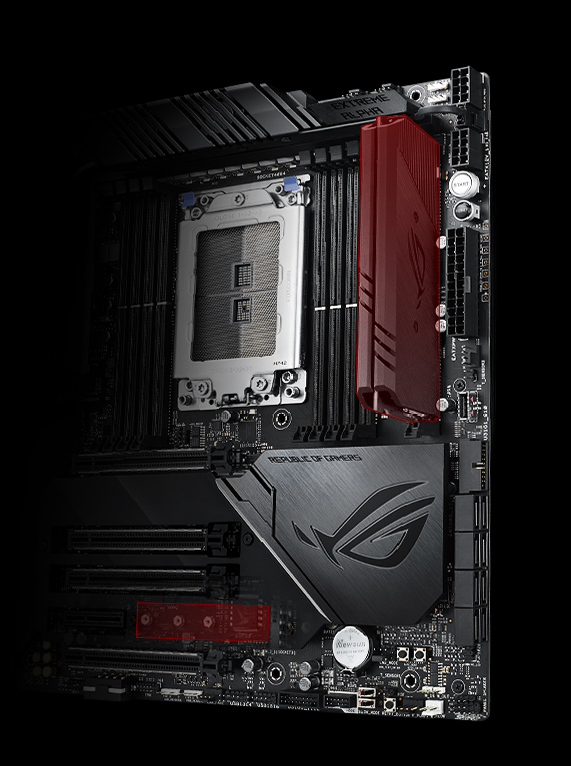

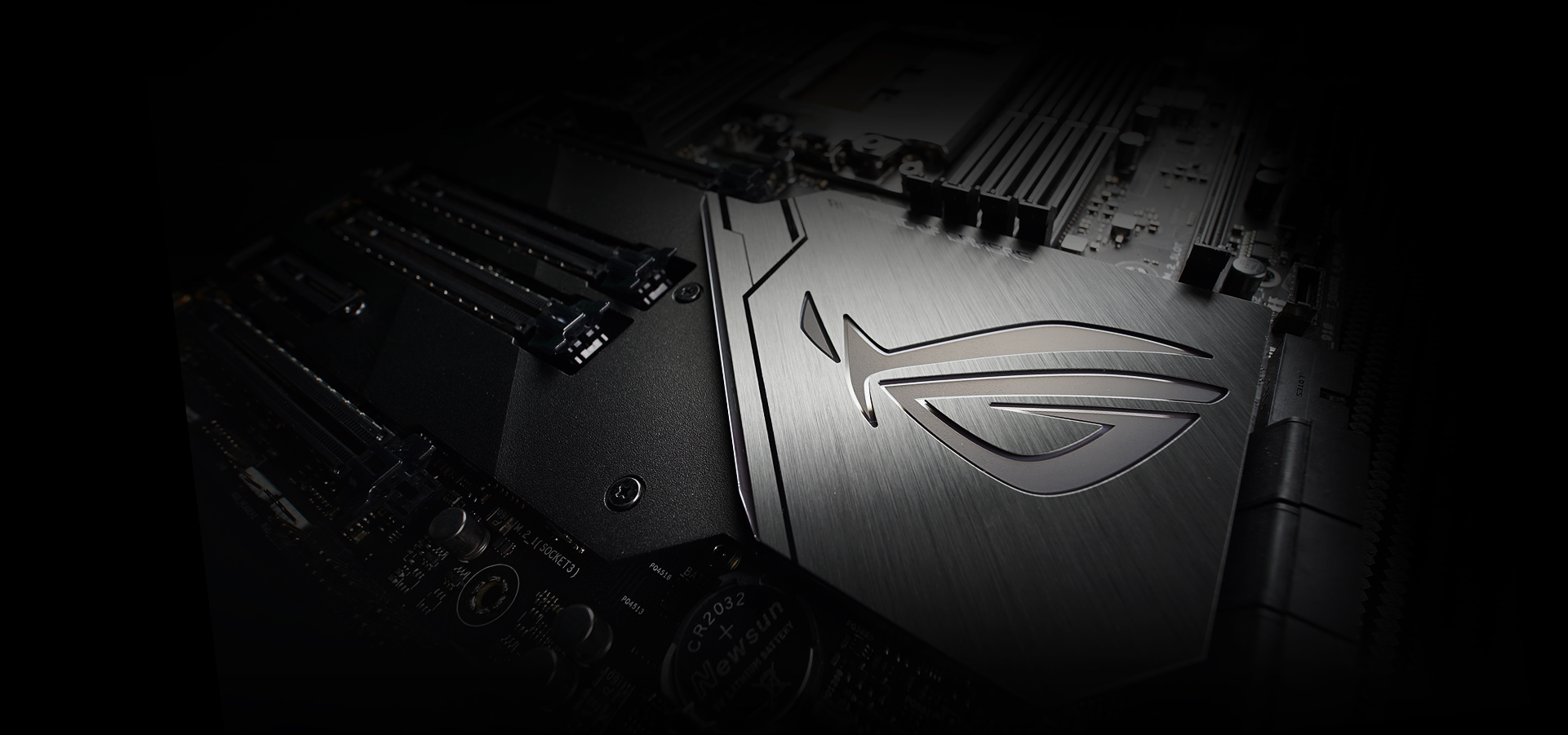

ヒートシンク

冷却用ヒートシンク

ヒートシンク

ヘッダー

冷却設計

ROG Zenith Extreme Alphaは史上最も包括的なファンコントロールを備え、Fan Xpert 4またはUEFI BIOSを介して設定可能です。

複数の熱源

モニタリングする熱センサーを3つまでユーザーが設定可能で、各ヘッダーはそれに応じて作業負荷に基づいた冷却を実現します。すべては「Fan Xpert 4」またはUEFI BIOS経由で簡単に管理することができます。

複数の熱源

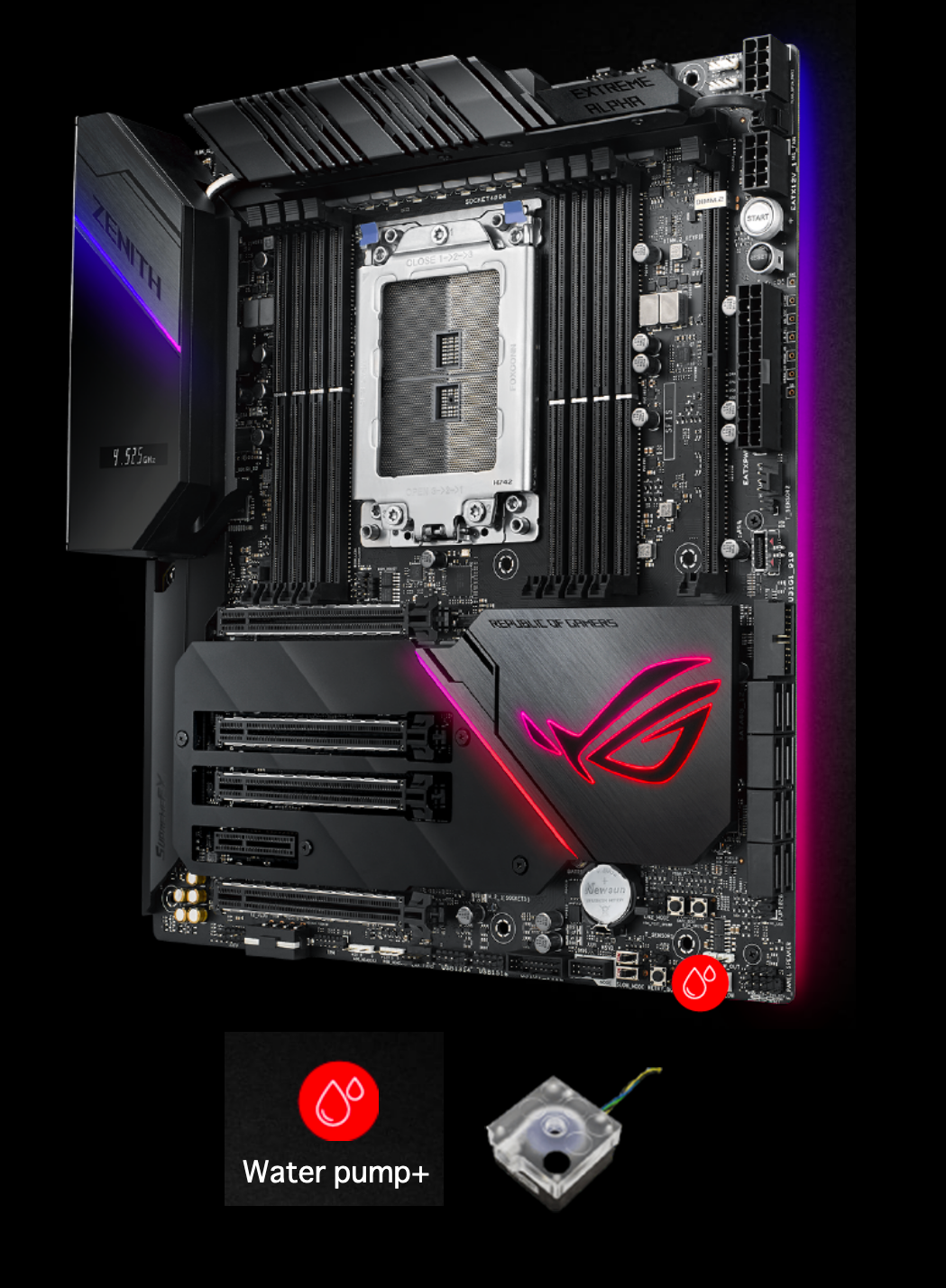

Water pump+

高性能なPWM/DCウォーターポンプ用に3A以上の電力を供給できる専用ヘッダー

Water pump+

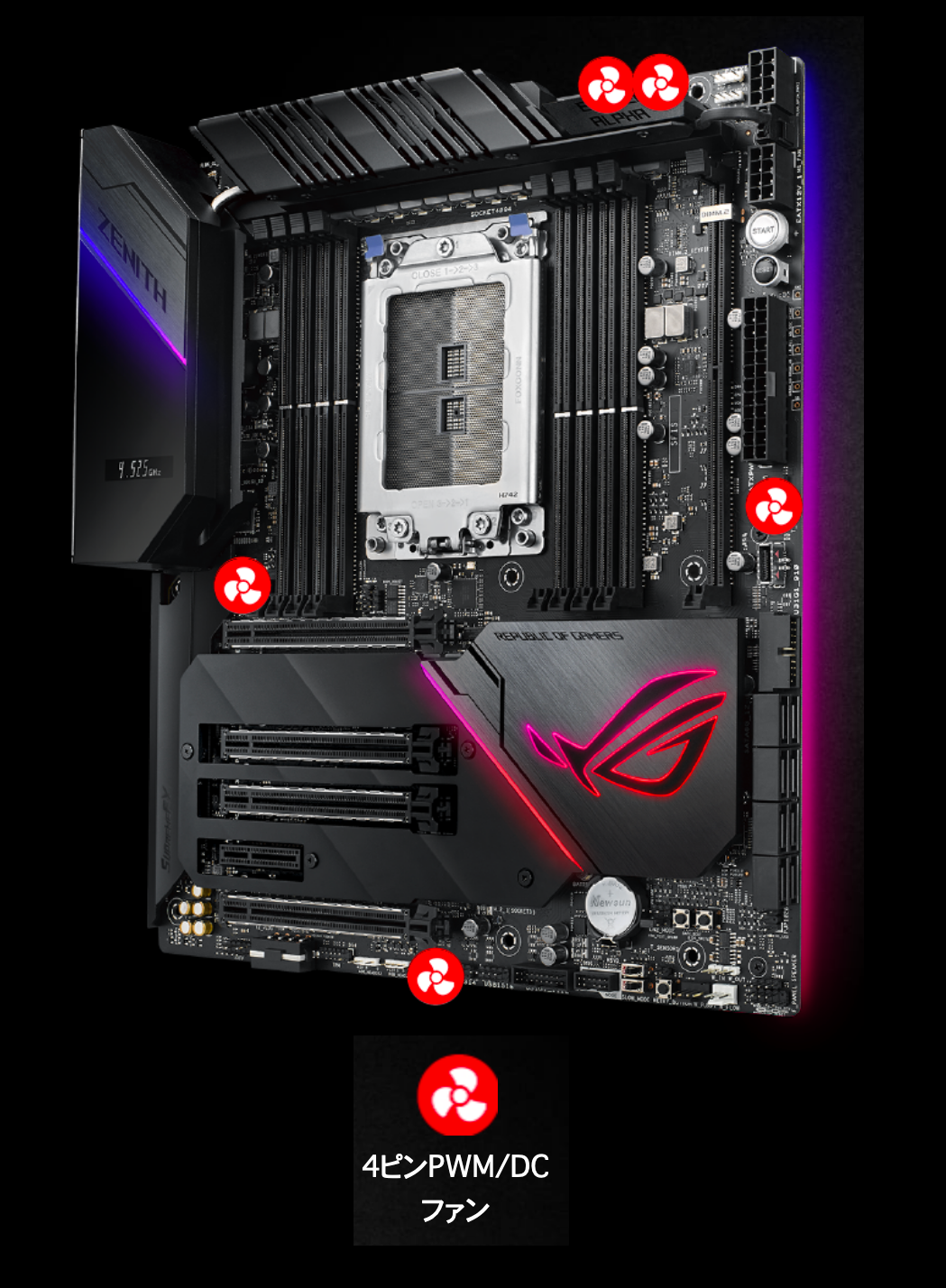

4ピンPWM/DCファン

全オンボードヘッダーはPWM/DCファンの自動検出に対応しています。
* W_PUMP+およびPWM/DCの制御に対応しています。

4ピンPWM/DCファン

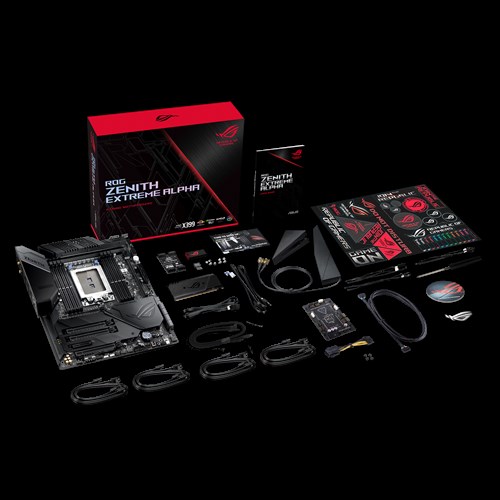

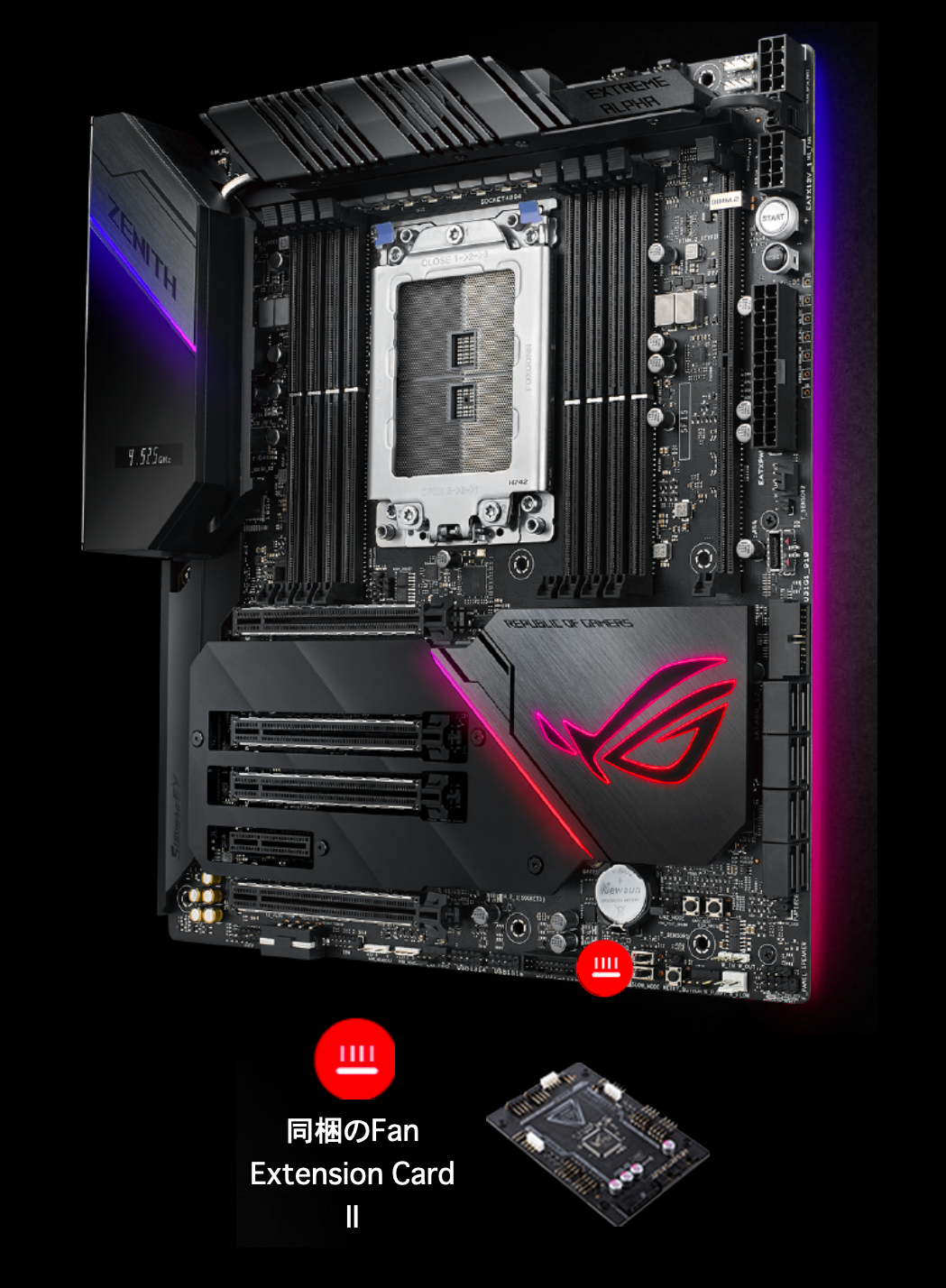

同梱のFan Extension Card II

DCまたはPWMファンヘッダー6基とサーマルプローブヘッダー3基を搭載しています。

同梱のFan Extension Card II

ヒートシンクファン

オンボードヒートシンクファン用の専用ヘッダー

ヒートシンクファン

ウォーター IN/OUT

任意のコンポーネントの入力/出力時の温度監視が可能

ウォーター IN/OUT

ウォーターフロー

水路全体の流量の常時監視を実現

ウォーターフロー

ウォーターブロックセンサー

ROG Zenith Extreme Alphaのために設計されたウォーターブロックが、流量、温度、漏洩データを提供します。

ウォーターブロックセンサー

水冷システム

ROGウォータークーリングゾーン

ROGウォータークーリングゾーンの2つの水温ヘッダーと流速ヘッダーは情報をAI Suiteユーティリティに直接送り込むので、冷却水の温度とループ全体の流速を追跡できます。

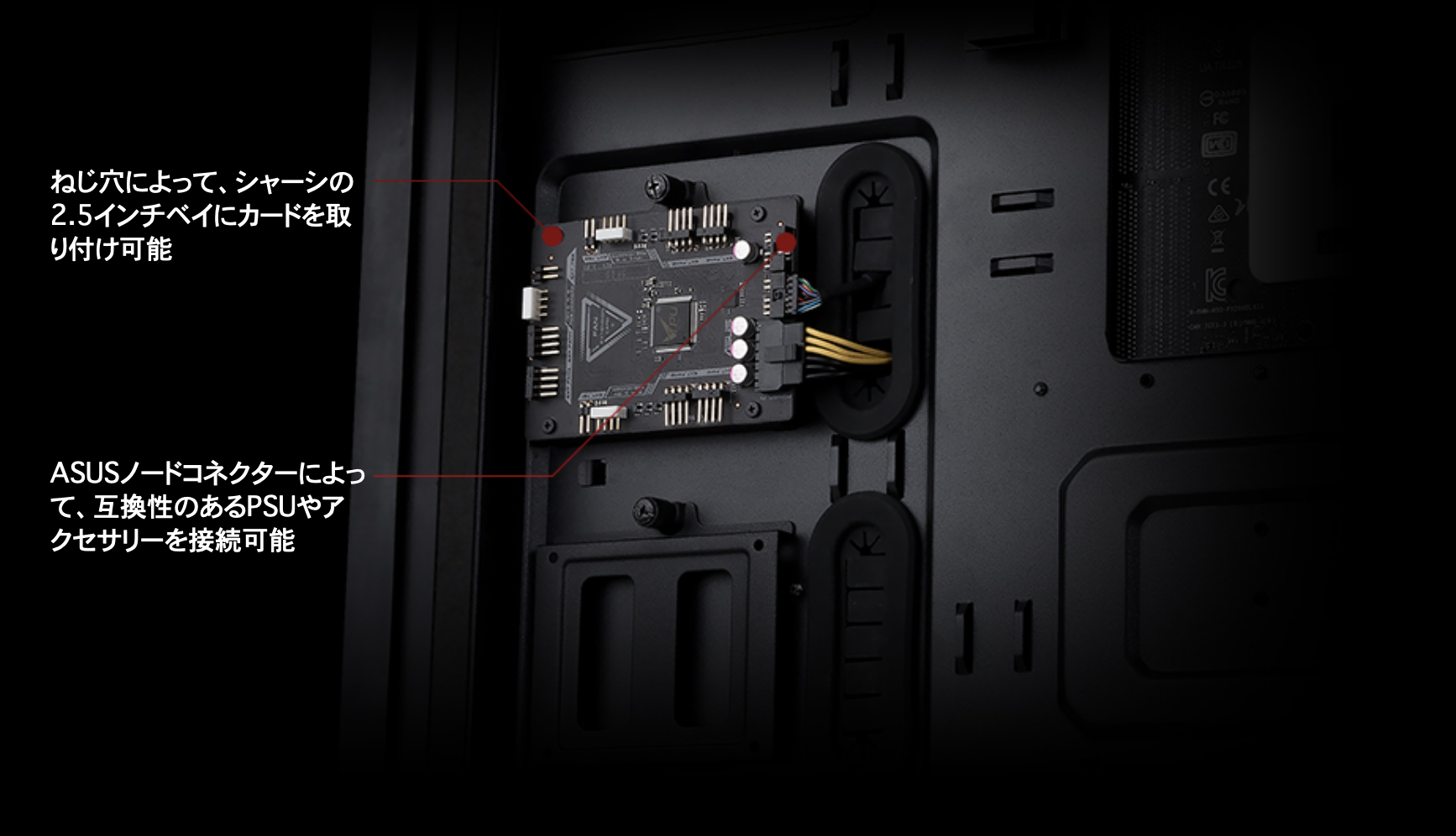

FAN EXTENSION CARD II

FAN EXTENSION CARD II

Fan Extension Card IIを新たに搭載したROG Zenith Extreme Alphaには、FanXpert 4を介して制御可能なヘッダーが6基追加されています。このカードの3つの温度センサーヘッダーがオンボードの温度センサーを補完し、さらには、異なるコンポーネントに取り付け可能なサーミスターを3つ搭載しています。冷却用のヘッダーの追加に加えて、RGB LEDストリップ用のヘッダーを3基確保しています。

パフォーマンス

効率的に最高のパフォーマンスを発揮する究極のゲーミングとワークステーションシステムの基盤を生み出すために、私達はAlphaに対して、従来のシリーズからあらゆる面で改良を加えました。

パフォーマンス

電力ソリューション

傾向が良くなるような電源設計

コア数の多いプロセッサの莫大な計算能力は、大量の電流変動に迅速に応答する電力回路を必要とします。 そして、CPUがオーバークロックされると、これらの要求は急激に増加します。 AlphaのVRMは、16組の戦略的にペアになったパワーステージを備えており、あらゆる作業負荷とあらゆる動作条件に対応しています。

堅牢な電力供給はコンポーネントレベルで始まります。 Alpha VRMのあらゆる側面は、そのタスクに対して寛大に過剰指定されています。

デュアル8ピンPROCOOL電源コネクタ

2つのProCoolコネクタがEPS 12V電力線へのしっかりとした信頼できる接続を確実にします。

POWLRSTAGE® MOSFETS

Alpha VRMは16個のIR3555 PowIRstagesで構成され、各定格は60Aを処理するように定格されています

MICROFINE ALLOY CHOKES

各PowIRstageは、45アンペアを処理する定格の高透磁率合金コアチョークを伴います

10K日本製ブラックメタルコンデンサ

入出力フィルタリングは、高い動作温度で数千時間持続する定格の固体高分子コンデンサによって提供されます。

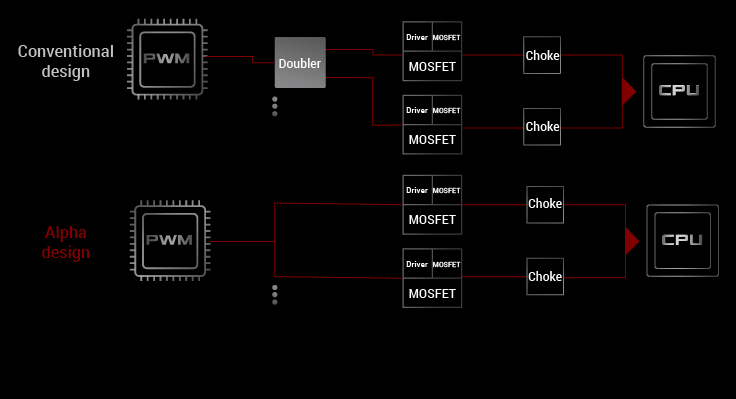

パワーアーキテクチャー

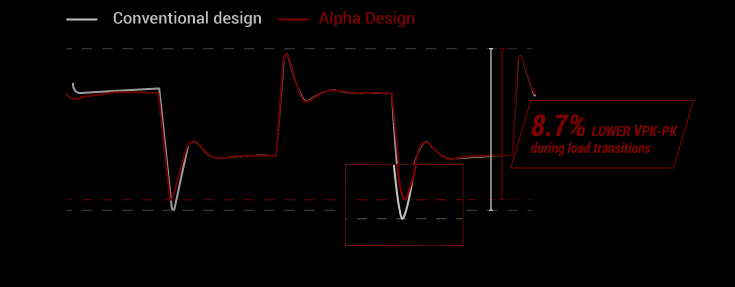

オーバークロックマルチコアプロセッサは、負荷状態間を遷移するときにVRMに非常に大きな負荷をかけます。 しかし、従来のマザーボードの設計の実践は、最適な過渡応答を提供する回路トポロジーを実装することなく、部品の仕様上の主な焦点を置きます。 Alphaは、チーム化されたPowIRstagesを利用して各フェーズのバースト電流を2倍にし、負荷の変化に迅速に対応することで、業界のトレンドを抑えます

パワーアーキテクチャー

AlphaのVRMは負荷の変化にすばやく反応し、他の電源ソリューションよりもオーバーシュートやアンダーシュートが少なく、プロセッサは低い平均コア電圧で安定した状態を維持できます。

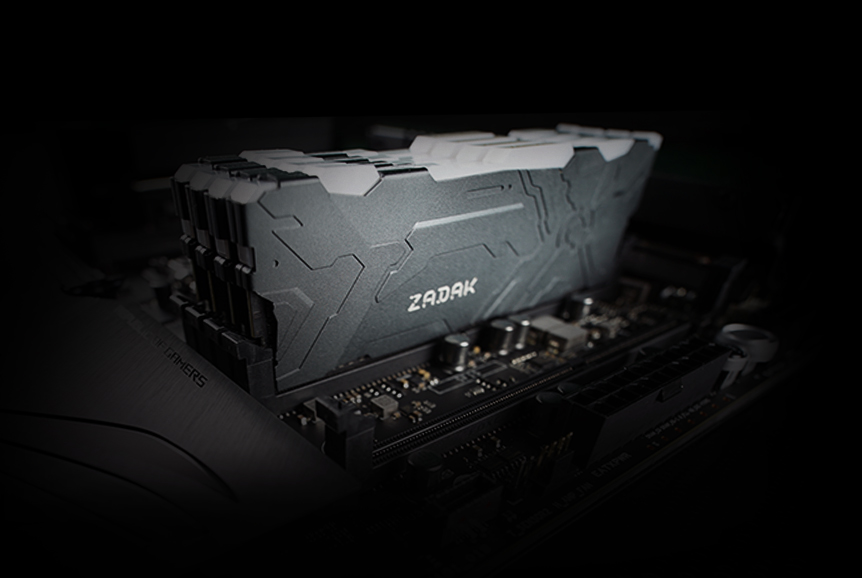

メモリ

DDR4 3600MHZ (O.C.)

DDR4メモリをサポートしているので、メモリ周波数を3600MHz以上に高めることができます。ASUS独自の回路設計により、優れたメモリオーバークロックのポテンシャルを提供し、カップリングノイズと信号反射を最小限に抑えることで、DDR4のフルパワーを発揮させます。また、ROGデザインの革新的な等距離メモリチャンネルにより、最もバランスの取れたコントロールと非常に強力なオーバークロック機能を提供します。 それだけでなく、ROGは多くのDDR4メモリベンダーと連携し、最高の互換性を保証します。

メモリ

最適化

Alphaは、直感的で柔軟なツールを多数搭載しており、システムのあらゆる面をカスタマイズして、必要なパフォーマンスと機能を得ることができます。5-Way Optimizationを利用してインテリジェントに自動化されたオーバークロックを適用したり、包括的なBIOSを介して完全なマニュアルコントロールによる設定を楽しんだりすることも可能です。

最適化

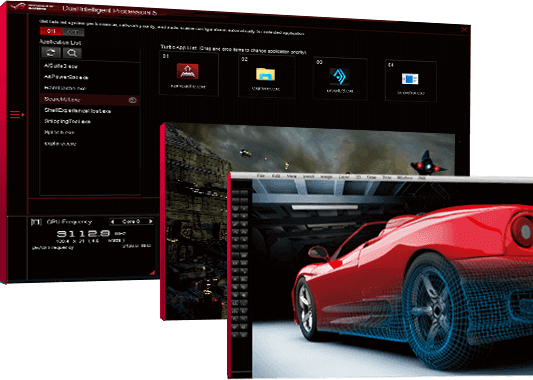

5-WAY OPTIMIZATION

パフォーマンスの向上

独自のAI Suite 3を使用すると、マシンの性能をオペレーティングシステム上から直接制御できます。そのダッシュボードスタイルのコントロールパネルでは、シンプルで直観的なインターフェイスを介して、冷却、安定性、効率を細かく調整できます。

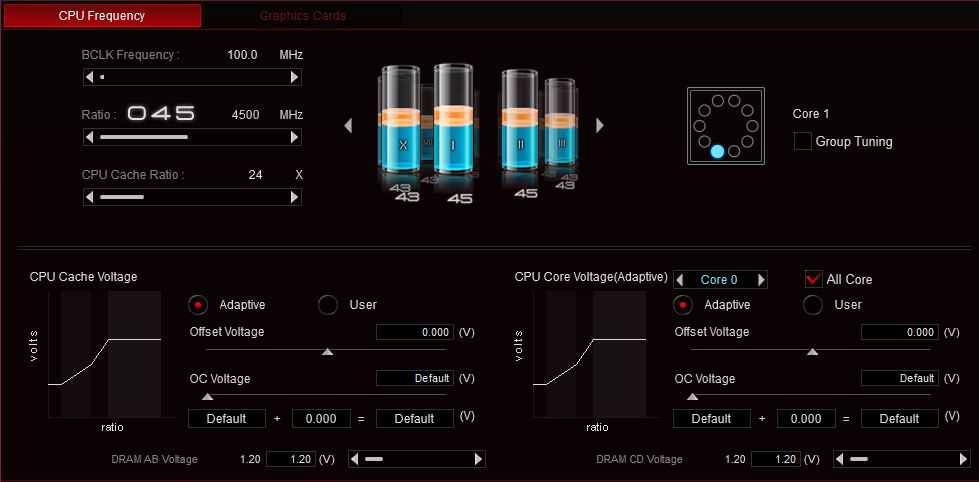

TPU

TPU

CPUパフォーマンスの向上

TurboV Processing Unit(TPU)は、電圧の微調整、システム統計の監視、オーバークロックパラメータの調整など、一連のシステムチューニング機能を備えたインテリジェントなオンボードマイクロコントローラーです。

EPU

EPU

総合的なエネルギー効率の向上

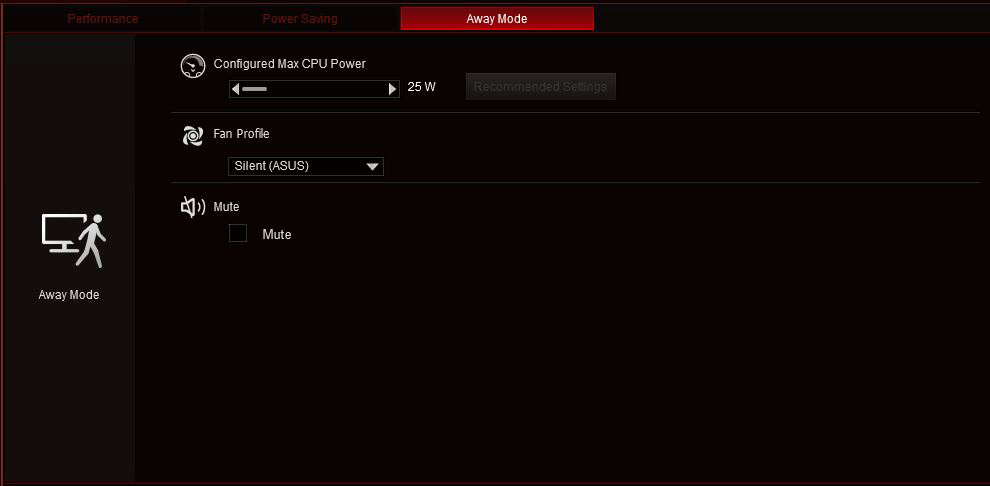

Energy Processing Unit (EPU)を使用すると、システム全体の電力をリアルタイムで節約することができます。EPUは、ハードウェアの要求に応じて消費電力を自動的に検出して調整するので、マシンの性能を犠牲にすることなく電力を節約できます。 また、アウェイモードを使えば、EPUはCPUのワット数を限界まで下げ、未使用のI/Oコントローラをシャットダウンし、グラフィックスカードの消費電力を削減する、まさに極限の省エネルギーモードが実現します。

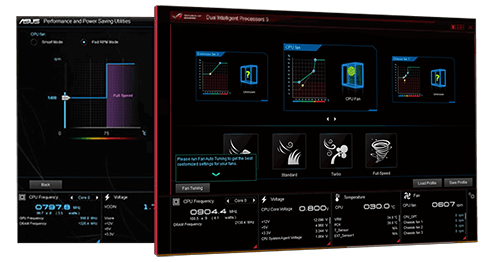

FAN XPERT 4

FAN XPERT 4

空冷/水冷に両対応した柔軟なコントロール

Fan Expert 4またはUEFIを通じて、冷却ファン、ウォーターポンプ、ラジエーターファンを包括的に制御することができます。Auto-Tuningモードは、空冷でも水冷でも、ワンクリックですべてのパラメータをインテリジェントに設定します。軽いタスクを実行するときにシステムの静音性を保つために、すべてのファン速度をデフォルトの最小値以下に抑えるExtreme Quietモードもあります。

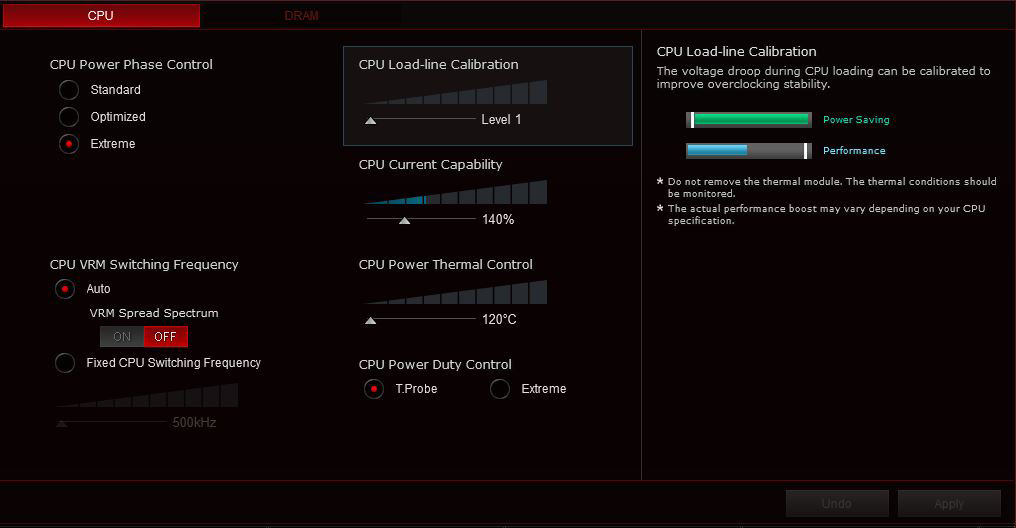

デジタル+電源制御

デジタル+電源制御

精密なデジタル電源制御

Digi+ VRM電圧レギュレータ・モジュール(VRM)は業界最高峰の品質を誇り、CPUへ極めて滑らかかつクリーンな電力供給を保証します。

TURBO CORE APP

TURBO CORE APP

Turbo Core App

Intelの最新プロセッサはコア単位でのチューニング機能を備え、ASUS Turbo Coreアプリでは、特定のプロセッサコアにアプリケーションを割り当て、必要とされる処理にコンピューティングパワーの優先順位付けを行うことで、この機能を利用します。

UEFI BIOS

使いやすいUEFI BIOS

UEFI BIOSは、あらゆるPCビルドという旅における早期のチェックポイントです。Zenith Extreme Alphaは、その旅を最高にするものを提供します。

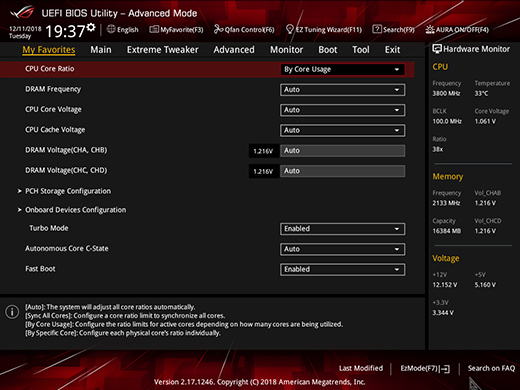

より高度なカスタマイズを行うには、UEFIのアドバンスモードを使って、完全なコントロールを手にしてください。アドバンスモードでは、マザーボードのあらゆる部分を完全にコントロールすることができ、内蔵の検索機能により、必要な項目をすばやく見つけることができます。

ADVANCED モード

ADVANCED モード

お気に入り機能

よく使う項目をお気に入りに登録しておけば、簡単にその項目にアクセスできます

EZ Flash 3

BIOSインターフェース上から、インターネット経由でBIOSを更新できます。

SMART

ストレージデバイスのS.M.A.R.T(セルフモニタリング、分析、およびレポートテクノロジー)ログをチェックして、信頼性を評価し、潜在的な故障を特定します。

GPU POST

選択したASUSグラフィックスカードの詳細情報を自動的に検出し参照できます。

セキュアイレース

すべてのデータを削除し、SSDとNVMeを工場出荷時の設定に戻します。

更新履歴の確認

最後の変更を記録し、設定したプロファイルをUSBドライブに保存することができます。

SATAポートの名前変更

簡単に識別できるようにSATAポートに名称を設定することができます。

ユーザープロフィール

BIOSの異なるバージョン間で設定の引き継ぎを行ったり、他のユーザーと設定を共有したりすることができます。

Q-Fan Control

ファンの動作速度を手動で設定するか、あらかじめ設定されたファンプロファイルを使用して、スタンダード・サイレント・ターボ・フルスピードのモードをすばやく選切り替えることができます。初期設定では、温度が75℃に達するとシステムファンは自動的にフルスピードに切り替わります。

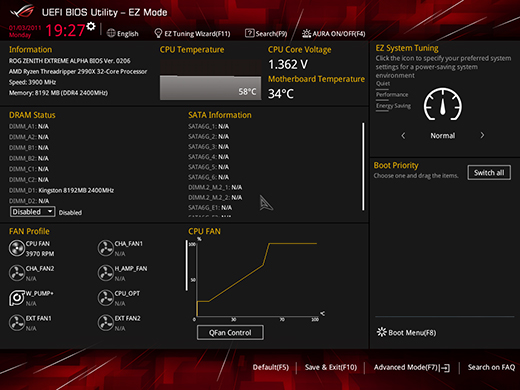

EZモードは、簡単なセットアップを目的として設計されており、重要な設定と統計情報を1ページに表示します。ガイド付きウィザードやドラッグアンドドロップ機能により、複雑なタスクの手間を省き、重要な設定をワンクリックで適用できる利便性でマシンを即座に調整して起動することができます。

EZモード

EZモード

EZ tuning" wizard

RAID構成を合理化してデータの転送とバックアップを高速化したりすることができます。

直感的なグラフィカルファンコントロール

マウスで曲線をドラッグするだけで、個々のファンを微調整できます。

SATA情報の表示

デバイスを識別するためにSATAポートの詳細を簡単に表示します。

迅速で簡単な時刻設定

マウスを使用して、時間と日付の設定をすばやく変更できます。

Aura オン/オフ モード (ステルス)

Aura RGBライティングまたはすべてのオンボードLEDを即座に有効/無効に切り替えて、ステルスモードに移行可能です。

コネクティビティ

オーディオプロファイルのカスタマイズや、ストレージとネットワークのパフォーマンス最適化ツールなどを備え、Alphaを使えば最小限の労力で入念に調整されたマシンを作り出すことができるでしょう。

コネクティビティ

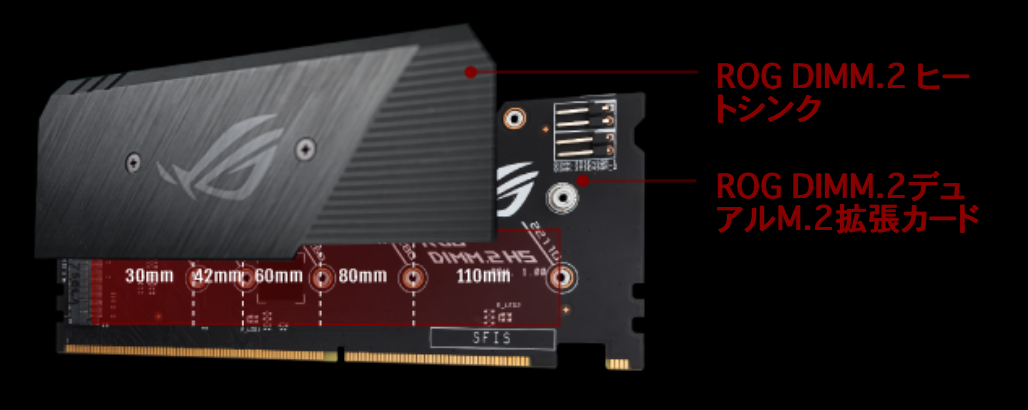

ストレージ

ROG Zenith Extreme Alpha は、3つのM.2スロットが装備しており、AMD StoreMIとNVMe RAIDを最大限に活用して、究極のSSDストレージ速度を実現することができます

ストレージ

AMD STOREMI

ソフトウェアユーティリティ「AMD StoreMI テクノロジー」は、システムの応答性を向上させるためにあらゆるドライブを高速化し、スタートアップとソフトウェアのロードにかかる時間を短縮します。頻繁にアクセスされるデータを専用のSSDストレージに自動的に移動することにより、SSDのパフォーマンスとHDDの手頃な価格と容量というそれぞれが持つ長所を組み合わせます。

AMD STOREMI

CPU RAID

プロセッサに直接配線されているため、下部のオンボードM.2スロットをチップセットベースのRAID構成で使用して、ストレージパフォーマンスを向上させたり、冗長性を提供することができます。

ネットワーク

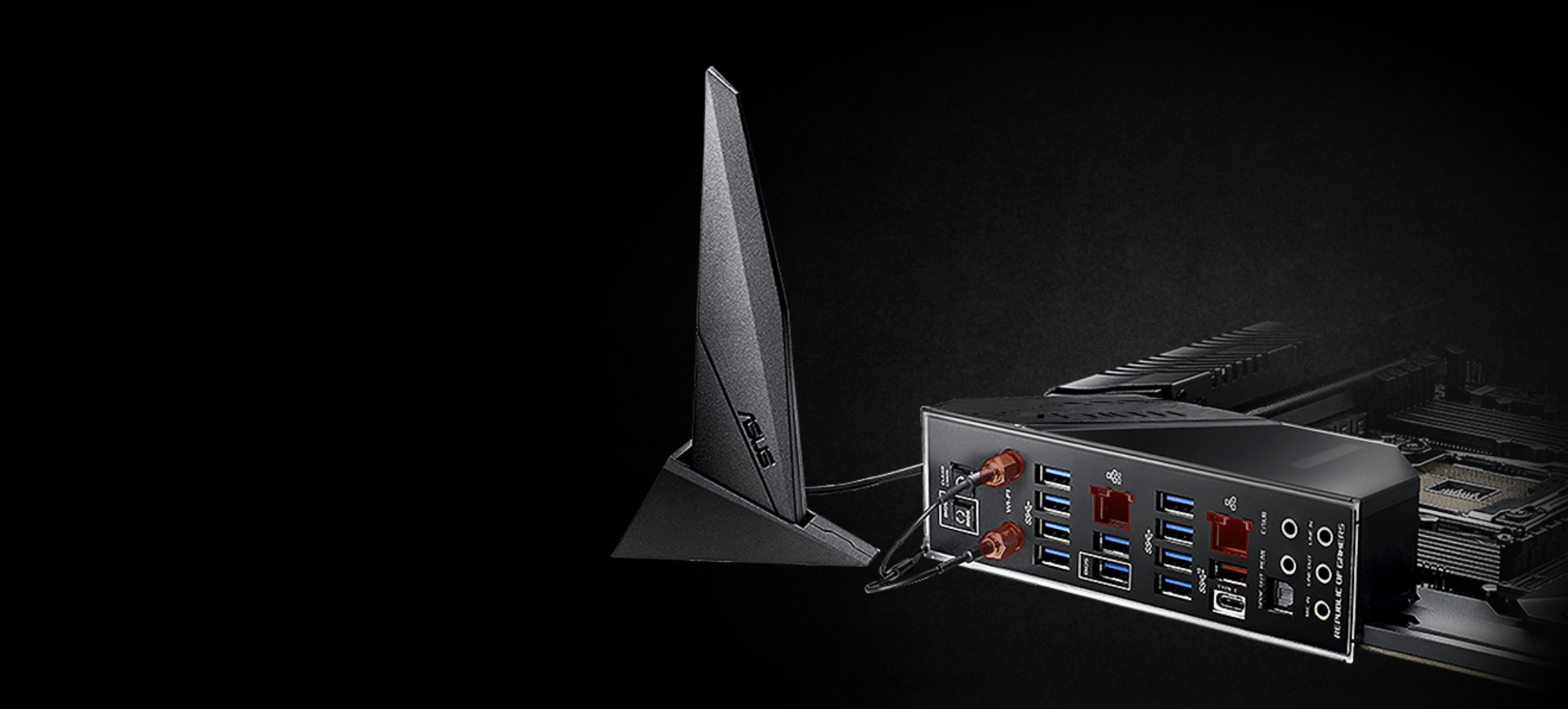

INTEL統合型ウルトラWI-FIサポート

ROG Zenith Extreme Alphaは、2x2 MU-MIMOと160MHのワイドチャンネルを備えたIntel Wireless AC-9260 Wi-Fi(802.11ac)を搭載しており、最大1.73Gbps*の無線速度に対応します。実際には、Wireless-AC 9260 Wi-Fi統合アダプターにより、他のWi-Fiソリューションに比べて無線データの速度が最大2倍向上します。このため、マシンがルーターから離れていても高速でスムーズな転送が可能です。Intel Wireless-AC 9260はBluetooth 5.0に対応し、これまでより速度が最大2倍、距離が最大4倍向上した接続を利用できます。
** ネットワークの環境により速度は変わります。

10GBPSオンボードLAN

限界に挑むパワーユーザーやコンテンツクリエイターの厳しい要求に対応するように設計された10GbpsのオンボードLANは、ホームネットワークを新時代へと導きます。標準的なギガビットイーサネットの最大10倍にも及ぶ帯域幅は、非圧縮の4K UHDビデオのストリーミングや、ファイルのバックアップおよび転送をこれまでにないスピードで実現します。また、中間の2.5Gbpsおよび5Gbps接続にも対応しているため、より高速なネットワーク接続と最大の柔軟性を両立しています。必要な帯域幅を自由に選択して、あらゆるスピードで極小のレイテンシを体験してください。
* 10Gbps動作にはカテゴリ6以上のネットワークケーブルが必要です。Category 5eケーブルでは5Gbps以下で動作します。

INTELイーサネット

ROG Zenith Extreme Alphaは、最新のIntel®イーサネット(I211-AT)を搭載しており、より高速でスムーズにゲームを可能とします。Intel®のイーサネット・コントローラーは、プロセッサやチップセットと自然な相乗効果を発揮し、CPUのオーバーヘッドを削減し、TCPとUDPのスループットを大幅に向上させるため、ゲームやその他のタスクのためにより多くのマシンパワーを割くことが可能となります。

ネットワーク

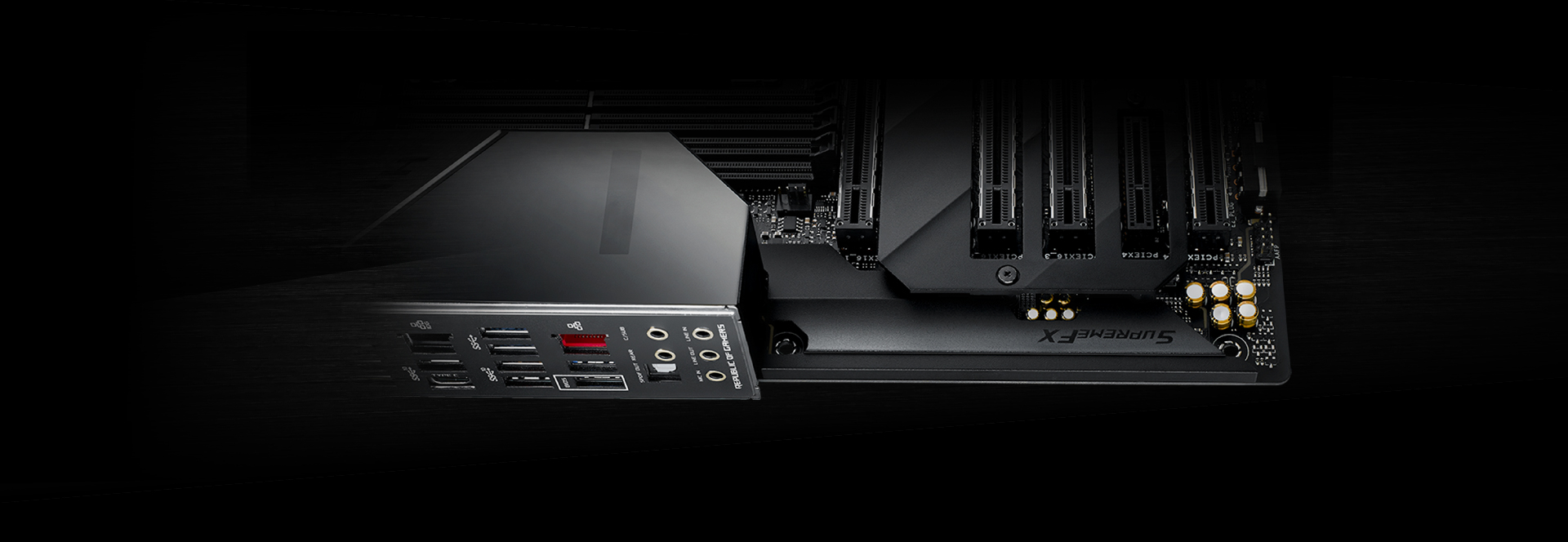

オーディオ

SupremeFX

オーディオ

LEDイルミネーションオーディオジャック

バックライトを備えたオーディオジャックは、暗がりでの配線ミスを防止します。

ESS® SABRE9018Q2C DAC/AMP

THD -115dBの高音質D/Aコンバーター。

S1220コーデック

10個のDACチャンネル、7.1チャンネル再生、独立した2.0チャンネルおよびマルチストリームステレオのフロントパネル出力

スイッチング MOSFETS

独自の設計により、コーデックのインピーダンス検出機能をフロントまたはリアのヘッドフォン出力のいずれかに使用可能

ニチコン製キャップ

プレミアム品質の国産オーディオ・コンデンサは、暖かみがありナチュラルで没入感のあるサウンドを、鮮明かつ忠実に再現します。

PERSONALIZED FOR YOU

優れた性能に加えて、Zenith Extreme Alphaは豊富なスタイルとカスタマイズオプションを備え、本当の意味でユニークなシステムの構築を可能にします。

PERSONALIZED FOR YOU

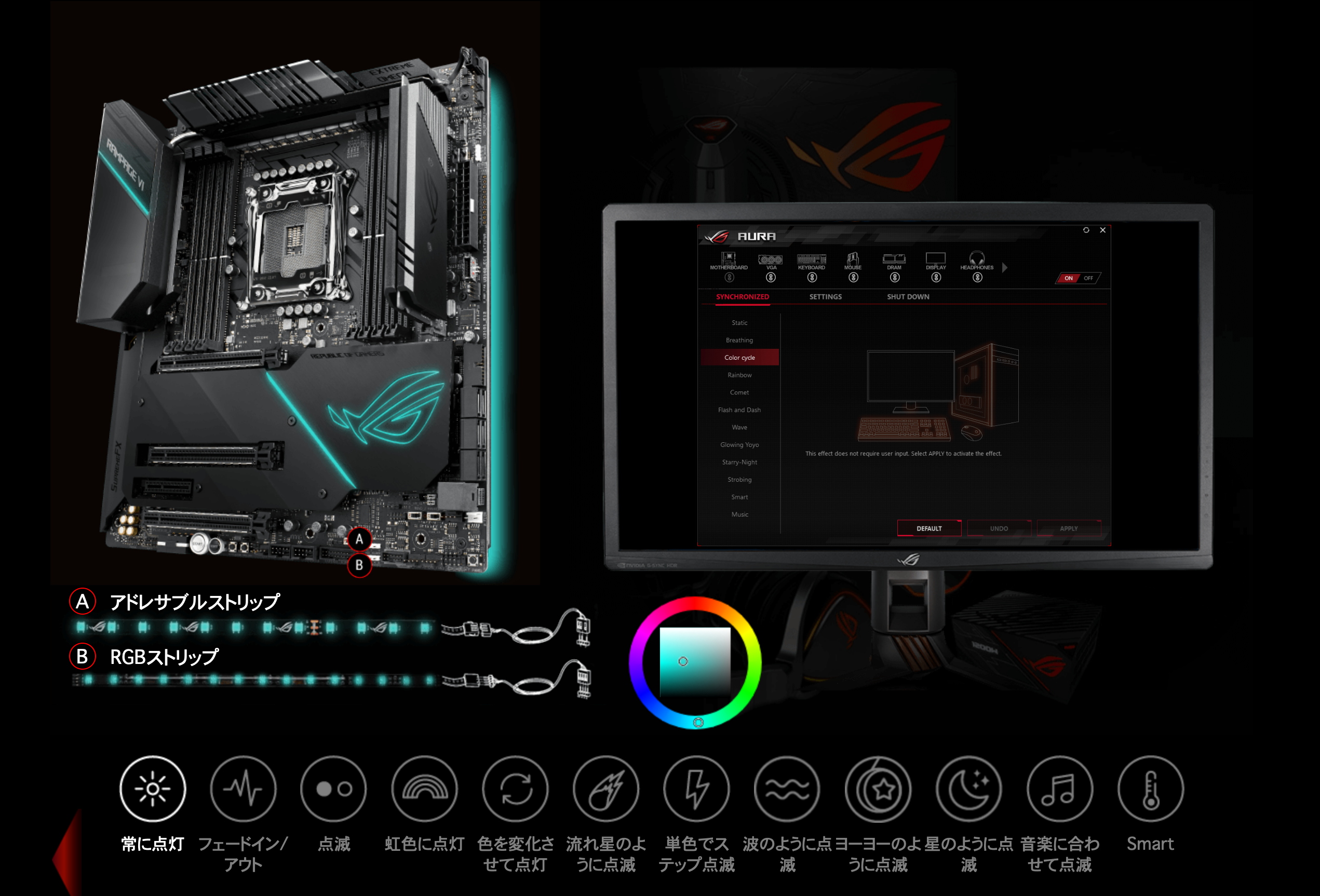

AURA SYNC

広がるゲーミングワールド

グラフィックカードとモニター、そしてマウスとキーボードからなるROGxコンポーネントは、ゲームに完璧な美しさと操作性、互換性をもたらします。ROGエコシステムは競合ブランドよりも拡張性に優れ、システムが拡大するにつれて、より豊富な選択肢を提供します。

広がるゲーミングワールド

広がるゲーミングワールド

*アドレサブルRGBヘッダーは最大電力定格3A(5V)と最大120個のLEDを備えたWS2812BのアドレサブルRGB LEDストリップ(5V/データ/グラウンド)をサポートします。
** Aura RGBストリップヘッダーは、最大定格3A(12V)の5050タイプのRGB LEDストリップに対応しています。輝度を最大にするには、ストリップの長さは3m以下である必要があります。
***RGB延長ケーブルが付属しています。LEDストリップとAura Sync対応製品は別売りです。

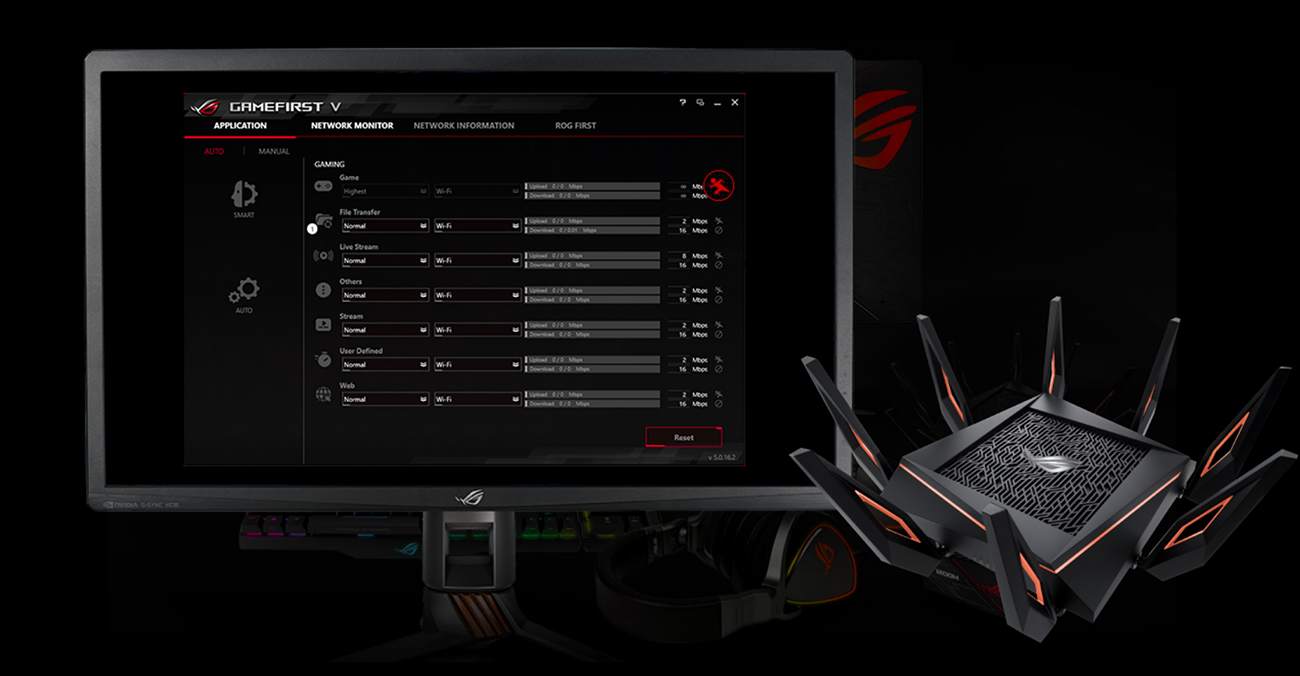

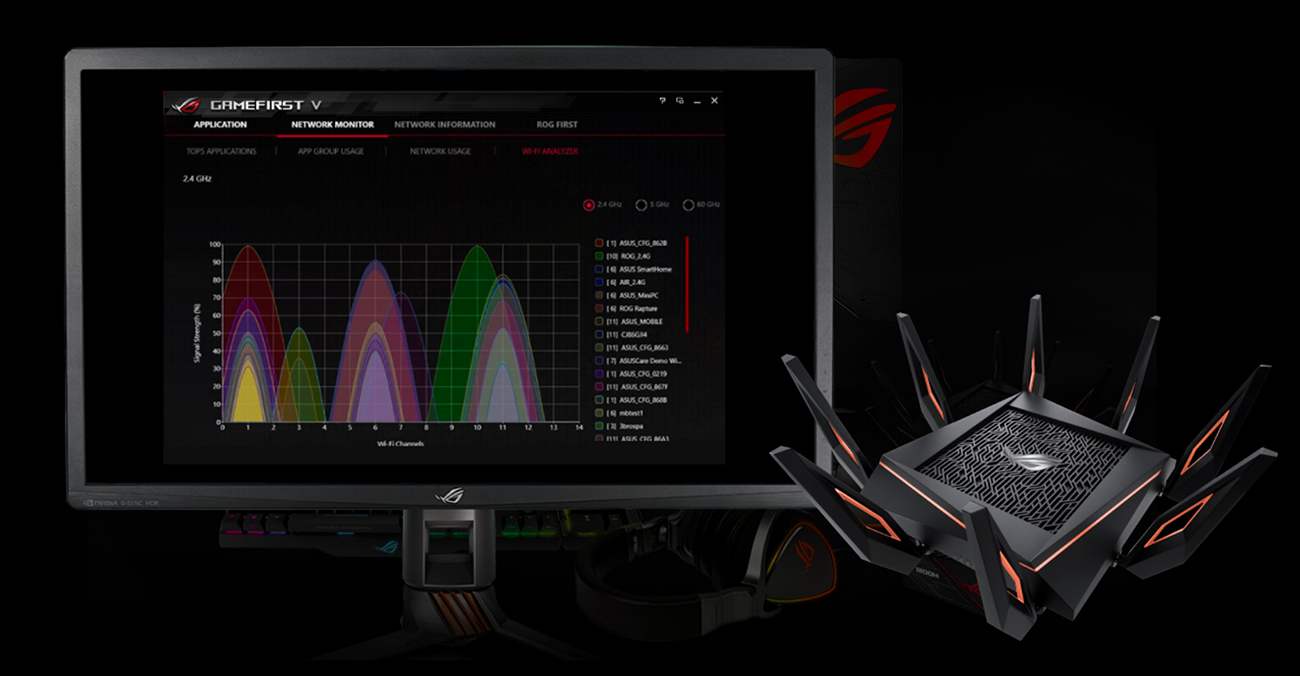

GAMEFIRSTネットワーク

ROG独自のツールであるGameFirst Vはネットワークトラフィックを最適化して、より速くラグのないオンラインゲームを実現します。 ゲートウェイをチーム化し、帯域幅を使用するアプリケーションを監視することで、リアルタイムに調整を行います。

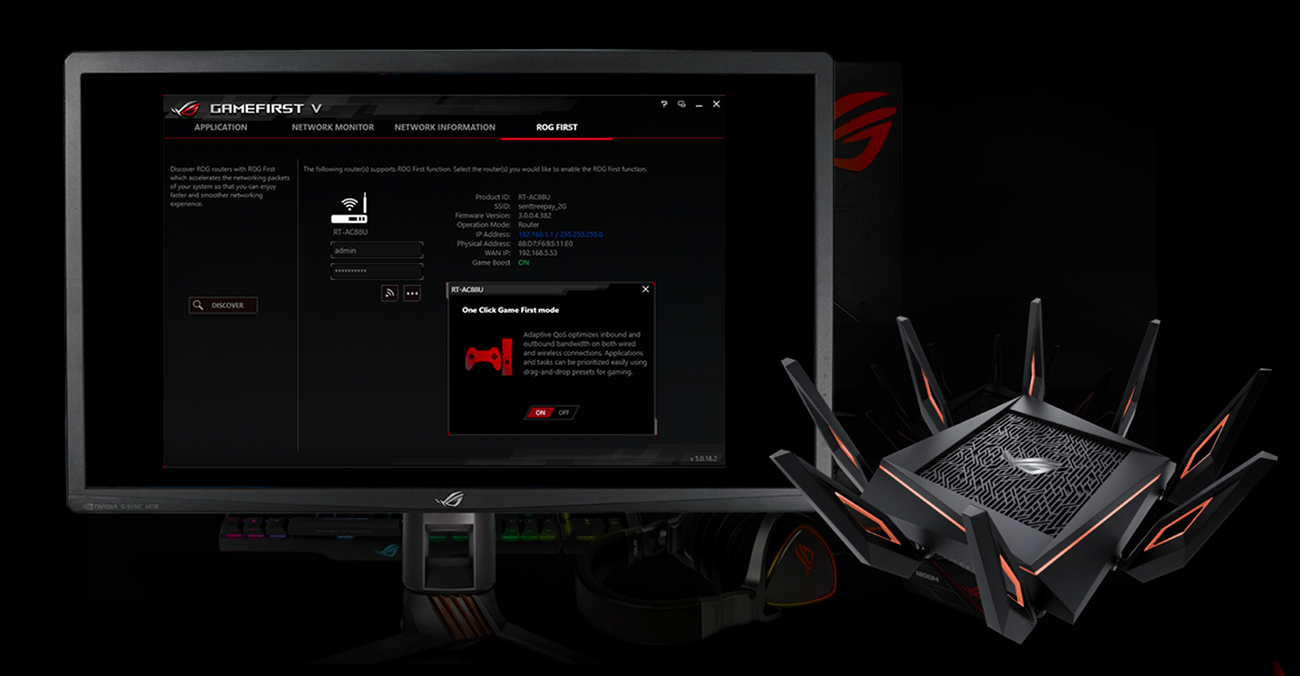

ROG FIRST

ROGルータに直接アクセスし、QoSを自動的に設定してネットワーク帯域幅をゲームに割り当てます。

ROG FIRST

SMART/AUTO モード

アクティブなアプリケーションのネットワークトラフィックを最適化したり、ゲームにもっと多くの帯域幅を割り当てたりすることができます。

SMART/AUTO モード

EXTREMEモード

特定のアプリケーションのネットワークパケットの速度を上げて待ち時間を減らします。

Extremeモード オン: 371.7Mbps

Extremeモード オフ: 16.03Mbps

* 4Kオンラインビデオを再生中に4GBのファイルのダウンロードによる検証

EXTREMEモード

NETWORKING INSIGHT

膨大なログ、アプリケーション・グループ、タスクタイプからなるリアルタイムトラフィックを表示し、接続情報を隅々まで掘り下げることができます。

NETWORKING INSIGHT

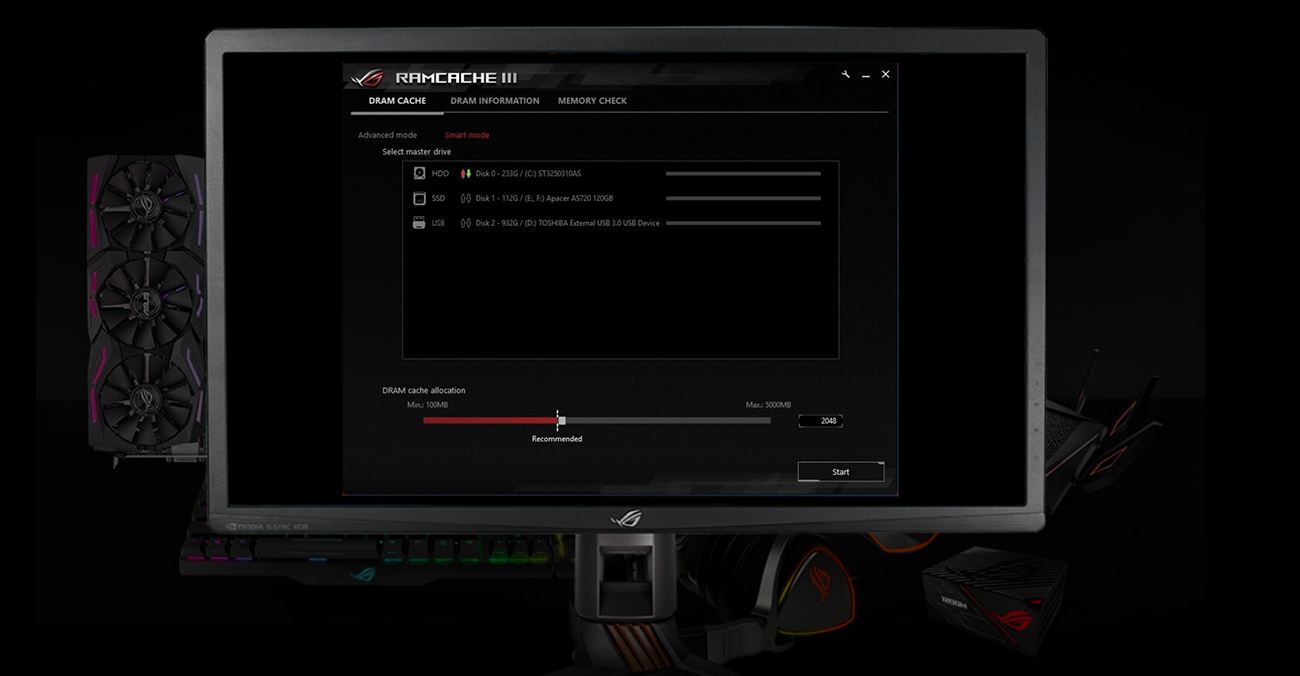

RAMCACHEストレージ

RAMCacheは、ゲームのロード時間を短縮するために、ミリ秒単位をマイクロ秒単位へと加速させます。最新のNVM Expressストレージオプションと完全に互換性を持つ独自のインテリジェントなテクノロジーにより、ストレージデバイス全体が効果的にキャッシュされ、設定したゲームやアプリが凄まじいスピードで起動します。

スマートモード

システムのリソースを最大限に活用するために、すべてのストレージデバイスを自動的にキャッシュします。

スマートモード

リアルタイム情報

直感的なインターフェイスは、現在の読み取り/書き込み速度など、ドライブの情報をリアルタイムに表示します。

リアルタイム情報

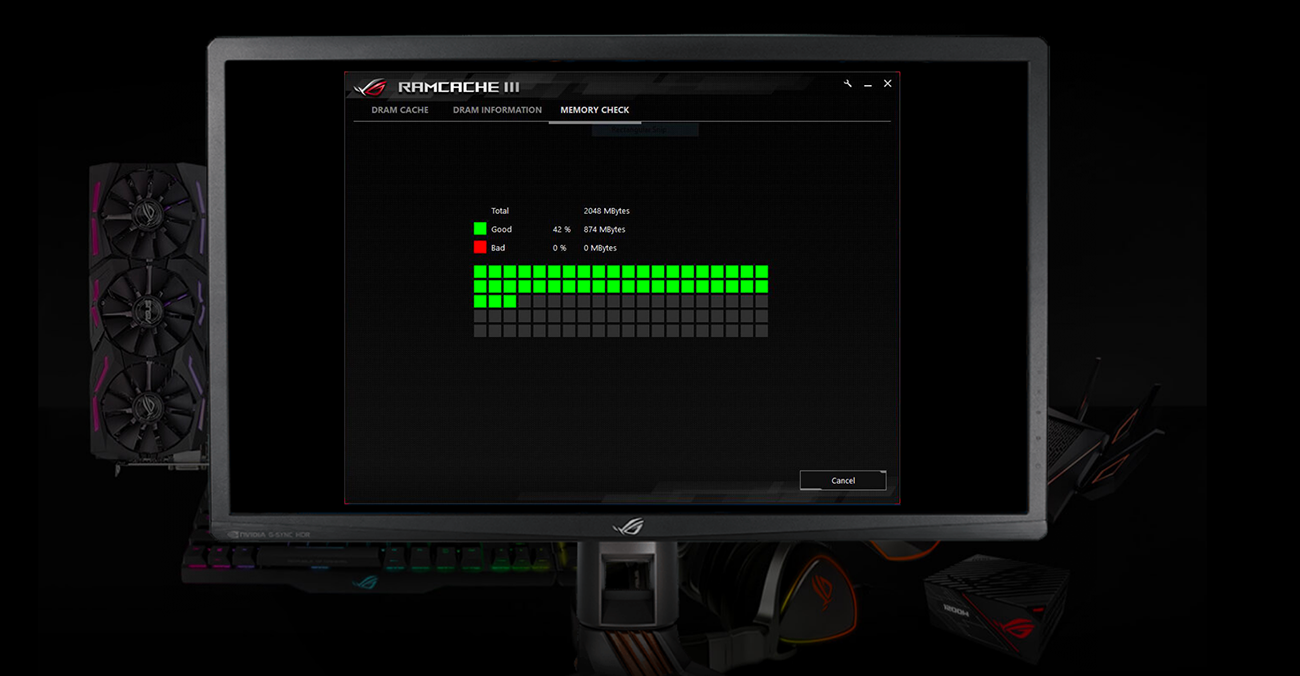

ヘルスチェック

メモリの割り当て状態をすばやく確認することができます。

ヘルスチェック

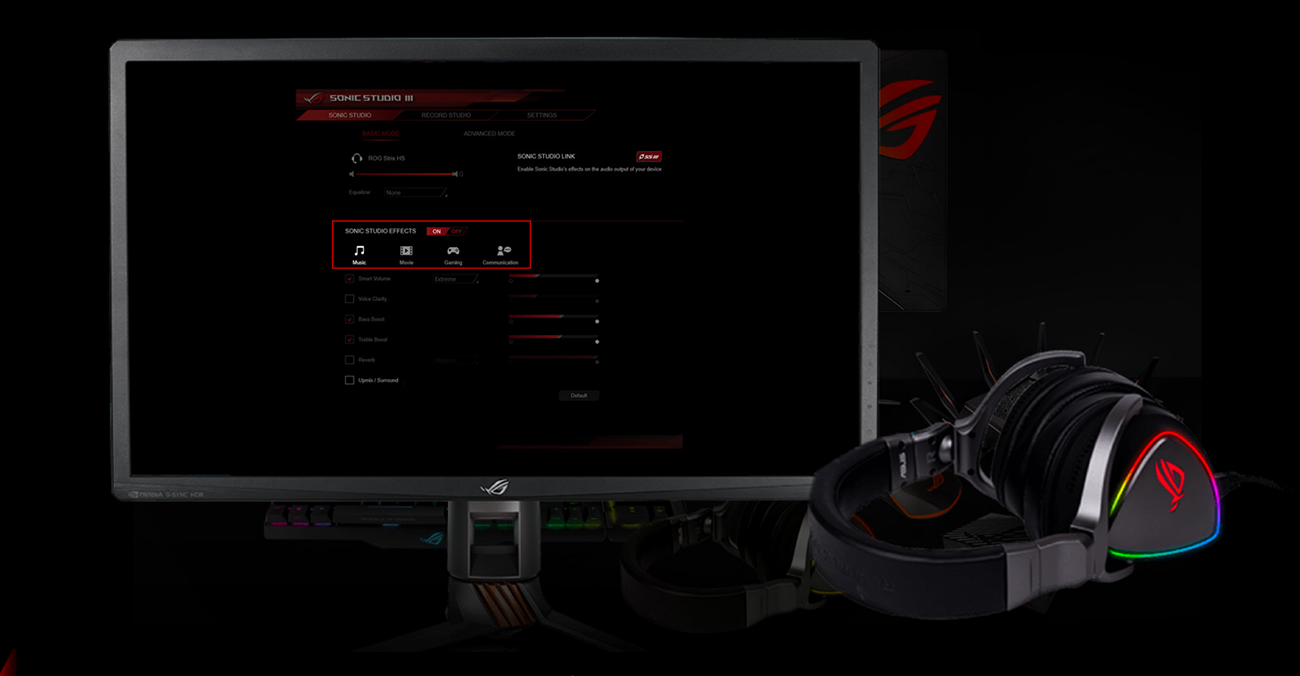

SONIC STUDIO

Sonic Studioは、VRヘッドセット用にHRTF(頭部伝達関数*)ベースのバーチャルサラウンドをサポートしており、風景を感じるような深みのあるサウンドを再現します。直感的なSonic Studioインターフェイスには、さまざまなEQオプションが用意されており、ユーザーの好みやヘッドセットの特性に合わせて音響を調整することができます。

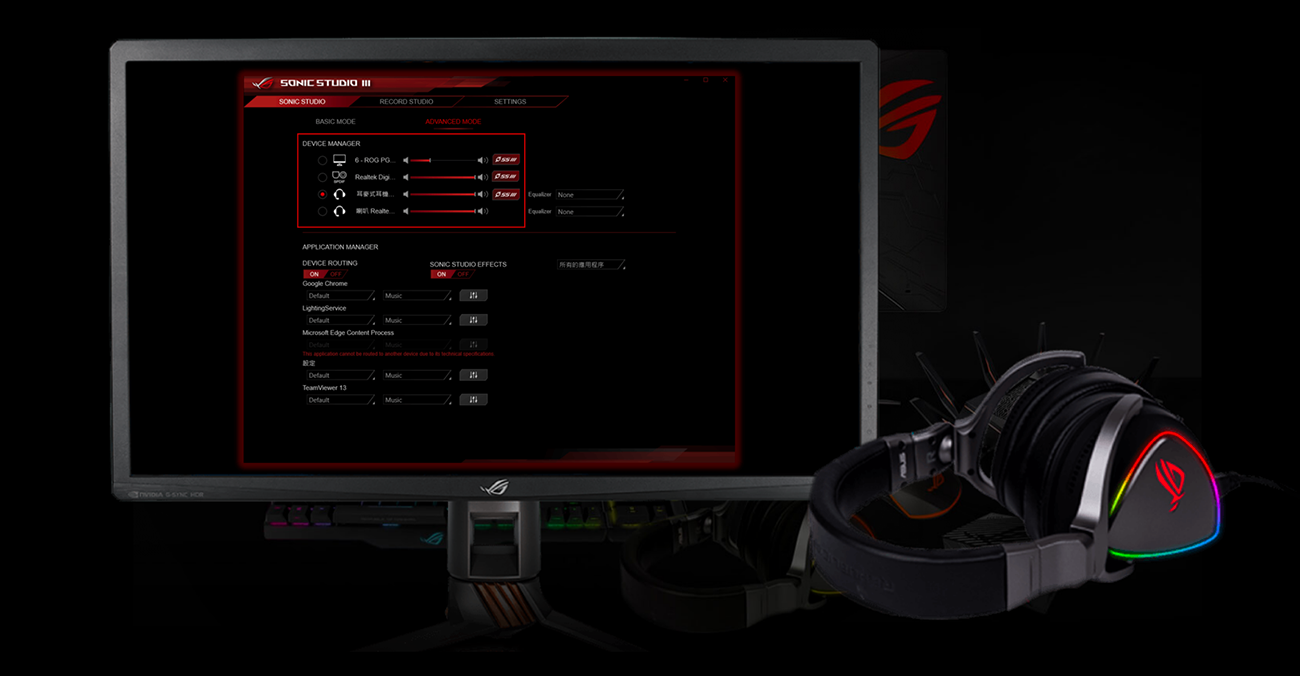

SONIC STUDIO LINK

新しいSonic Studio Linkでは、すべての再生機器にSonic Studioのエフェクトを適用できるようになりました。 Sonic Studioの「リンク」ボタンを押すだけで、あらゆる再生機器への効果を楽しむことができます。

SONIC STUDIO LINK

アプリケーションごとの設定

オーディオプロファイルをカスタマイズすることで自分好みの音を聴く事が出来ます。

アプリケーションごとの設定

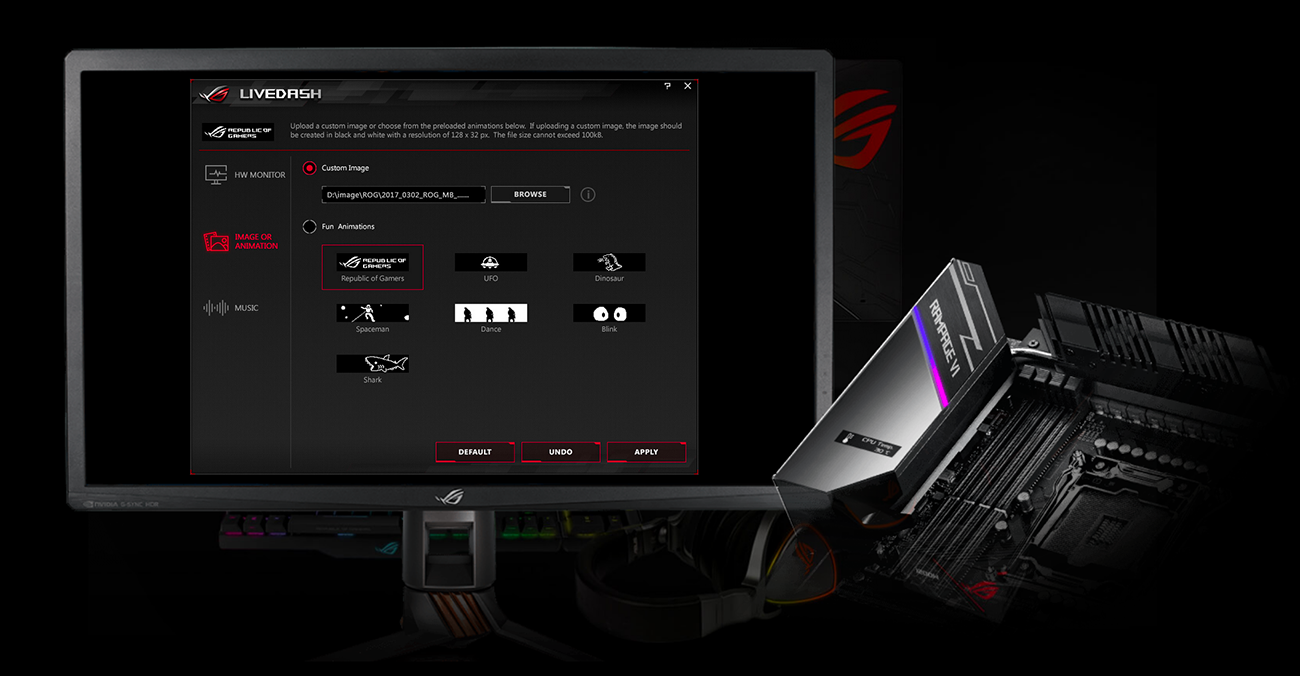

LIVEDASH OLED

ROG Zenith Extreme Alphaマザーボードには、役に立つ情報とカスタマイズ可能なグラフィックを表示する内蔵OLEDパネルのLiveDashが装備されています。 監視するシステム統計を選択し、表示するパーソナライズGIFと画像が選択できます。

ハードウェアモニタリング

POST(Power-On, Self-Test)フェーズでは、LiveDashは簡単な言語とPOSTコードで進捗状況を表示します。通常の稼働時には、パネルにCPU周波数、デバイス温度、ファン速度、または水冷ゾーンの情報が表示されます。

ハードウェアモニタリング

カスタムロゴ

デフォルトの「LiveDash GIF」をカスタマイズすることで、オリジナルの画像やアニメーションを表示させることも可能です。

カスタムロゴ

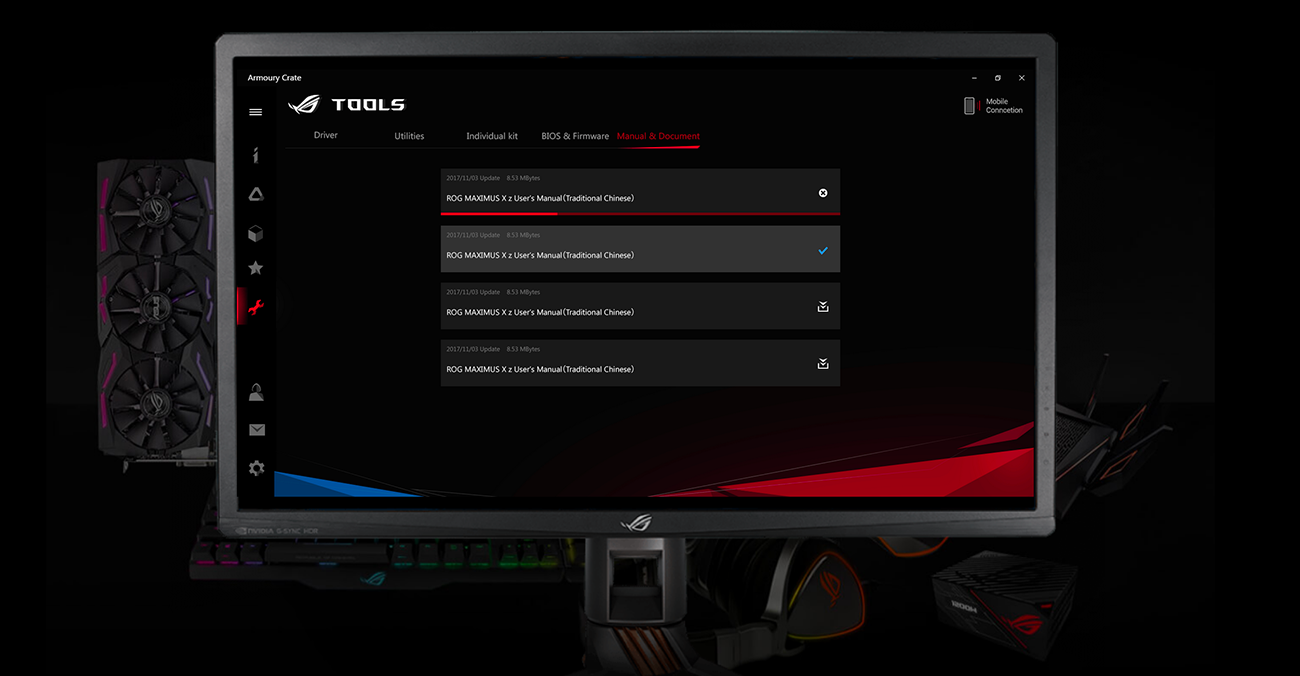

ARMOURY CRATE

新しいArmoury Crateは、ドライバとBIOSを最新の状態に更新します。使いやすいUIは、セキュリティアップデート、バグパッチ、最新のROGニュース、ゲームイベント、スペシャルオファーなど、さまざまな情報を表示するように設定することができます。

ARMOURY CRATE

ツール

ツール

THE POWER OF AMD

THE POWER OF AMD

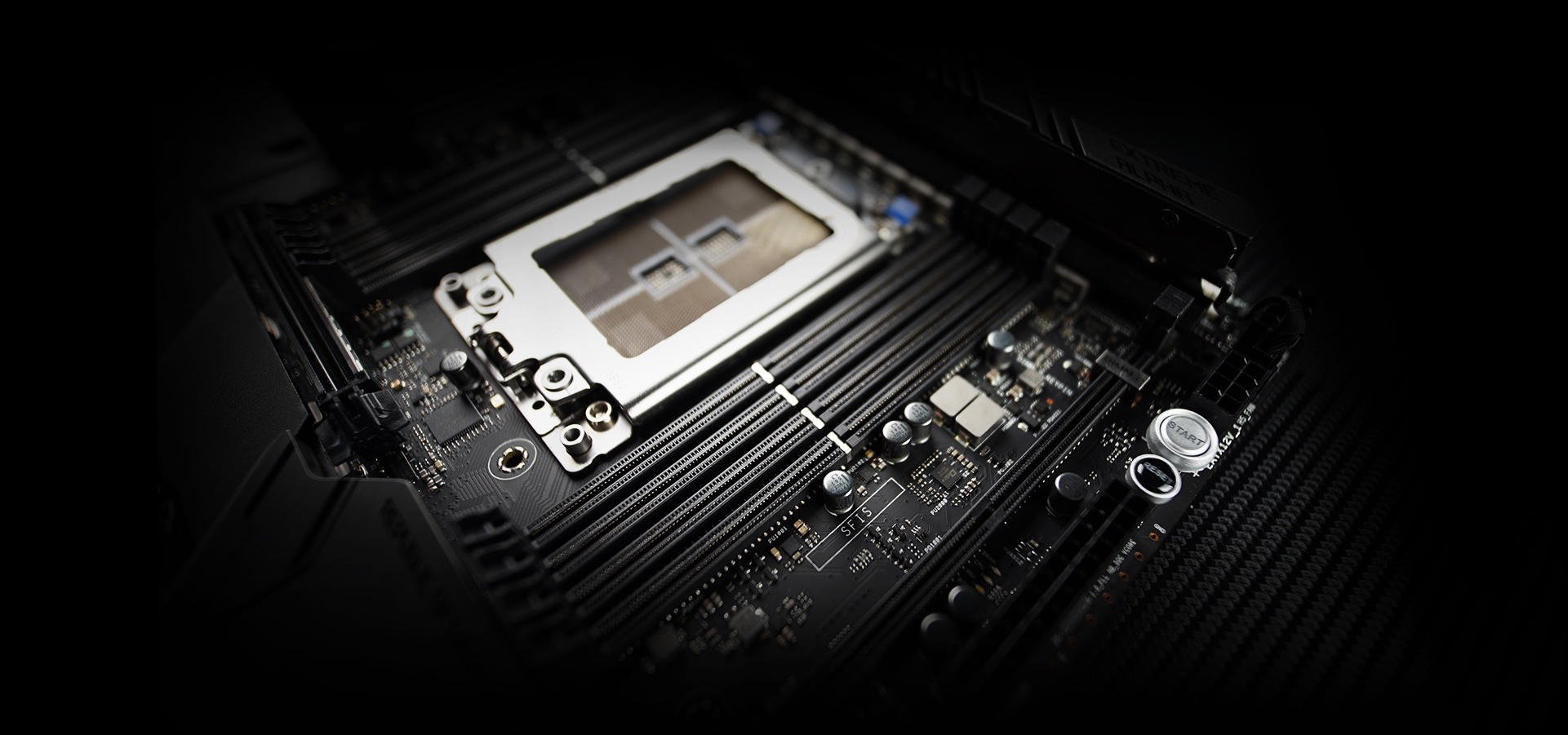

Ready for AMD SocketTR4 Ryzen Threadripper

Ready for AMD SocketTR4 Ryzen Threadripper

このROG Zenith Extreme Alphaマザーボードは、最新の第2世代AMD Ryzen Threadripper、AMD Ryzen Threadripperプロセッサをサポートしています。高性能なThreadripper プロセッサは、最大32コアをサポートし、革新的なZenコアアーキテクチャに基づいています。AMD TR4ソケットプロセッサは、デュアルチャネルDDR4メモリ、ネイティブ5Gbps USB 3.1 Gen 1および64 PCIExpress® 3.0レーンを備えており、優れたパフォーマンスを発揮します。

AMD X399 チップセット

AMD X399 チップセット

AMD X399チップセットは、最新のAMD TR4ソケット対応RyzenThreadripperプロセッサによって高いパフォーマンスと柔軟性を実現します。また,NVIDIA SLIやAMD CrossFireXを含む複数のGPU構成に最適化されています。また、高速のデータ転送のために10Gbps USB 3.1ポート2基と6Gbps SATAポート8基を備えます。

スペック


対応CPU AMD SocketTR4 for 1st and 2nd Gen AMD Ryzen Threadripper Processors
Supports CPU up to 32 cores
* Refer to www.asus.com for CPU support list
搭載チップセット AMD X399
メインメモリ AMD Ryzen Threadripper Processors
8 x DIMM, Max. 128GB, DDR4- 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory *1
Quad Channel Memory Architecture
マルチGPU対応 AMD Ryzen 2nd Generation/Ryzen 1st Generation Processors
Supports NVIDIA® 3-Way SLI Technology
Supports AMD 3-Way CrossFireX Technology
拡張スロット AMD Ryzen Threadripper Processors
4 x PCIe 3.0 x16 (x16, x16/x16, x16/x8/x16, x16/x8/x16/x8)
AMD X399 chipset
1 x PCIe 3.0 x4
ストレージ機能 AMD Ryzen Threadripper Processors :
2 x M.2 Socket 3, with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)*2
AMD X399 chipset :
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN機能 Aquantia AQC-107 10G
Intel® I211-AT
Anti-surge LANGuard
ROG GameFirst Technology
無線機能 Wi-Fi IEEE802.11ac/n/a/g/b
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
Bluetooth機能 Bluetooth® 5.0
オーディオ機能 ROG SupremeFX 8-Channel High Definition Audio CODEC S1220
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output 113 dB SNR recording input
- ESS®SABRE9018Q2C DAC/AMP
- Supports up to 32-Bit/192kHz playback *4
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB機能 AMD Ryzen Threadripper Processors :
8 x USB 3.1 Gen 1 port(s) (8 at back panel, blue)
AMD X399 chipset :
1 x USB 3.1 Gen 2 front panel connector port(s)
AMD X399 chipset :
4 x USB 3.1 Gen 1 port(s) (4 at mid-board)
AMD X399 chipset :
4 x USB 2.0 port(s)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 port(s) (2 at back panel, red, Type-A)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 port(s) (2 at back panel, , Type-A + USB Type-CTM)
ROGシリーズ独自搭載機能 ReTry Button
Start Button
LN2 Mode
Extreme Engine Digi+ :
- IR3555 PoweIRstage®
- MicroFine Alloy Chokes
- 10K Black Metallic Capacitors
ProbeIt
ROG Exclusive Software
- Mem Tweakit
- RAMCache III
- CPU-Z
- GameFirst V
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
ROG DIMM.2 module with heatsink
ROG Aluminum heatsink cover
独自機能 5-Way Optimization by Dual Intelligent Processors 5
- 5-way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power control, Fan Xpert 4, and Turbo app
LiveDash OLED
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
- Aura Addressable Strip Header(s)
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS CrashFree BIOS 3
- Armoury Crate
- Pre-mounted I/O Shield
- ASUS NODE: hardware control interface
- OptiMem II
- ASUS EZ Flash 3
- ASUS C.P.R.(CPU Parameter Recall)
- BUPDATER
- Clear CMOS Button
- Reset Button
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-DIMM
- ASUS Q-Connector

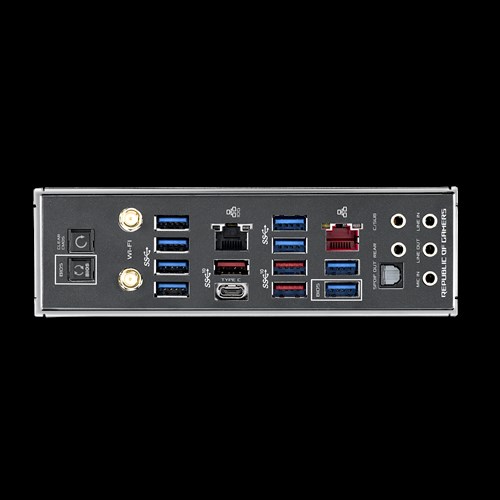

背面インターフェース 1 x LAN (RJ45) port(s)
1 x USB 3.1 Gen 2 (black)TypeC
3 x USB 3.1 Gen 2 (red)Type-A
8 x USB 3.1 Gen 1 (blue)
1 x Optical S/PDIF out
1 x Clear CMOS button(s)
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0
5 x LED-illuminated audio jacks
1 x Aquantia AQC-107 10G LAN port
基板上インターフェース 1 x WB_SENSOR
2 x Aura Addressable Strip Header(s)
2 x Aura RGB Strip Headers
2 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x H_AMP fan connector
1 x W_PUMP+ connector
2 x 8-pin EATX 8 V Power connector
1 x 24-pin EATX Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
2 x Thermal sensor connector(s)
1 x EZ Plug connector(s) (4-pin Molex power connector)
1 x Reset button(s)
1 x BIOS Switch button(s)
1 x Node Connector(s)
1 x LN2 Mode jumper(s)
1 x Safe Boot button
1 x ReTry button
1 x 14-1 pin TPM connector
1 x Slow Mode jumper(s)
1 x System panel connector
1 x W_IN header
1 x W_OUT header
1 x W_FLOW header
1 x Start button
1 x USB 3.1 Gen 2 front panel connector
1 x DIMM.2 Slot supports 2 M.2 drives (2242-22110)
1 x RSVD Switch
1 x 4-Pin HS fan connector
主な付属品 User's manual
6 x SATA 6Gb/s cable(s)
1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
1 x Fan Extension Card II (6 x 4-pin Chassis Fan connectors, 3 x RGB headers, 3 x 2-pin Thermal sensor header)
1 x Fan Extension Card II power cable
1 x Fan Extension Card II NODE connector cable
1 x Fan Extension Card II screw package
1 x SLI HB BRIDGE(2-WAY-M)
1 x ROG big sticker
1 x Q-Connector
1 x M.2 screw kit (long screw and mount)
2 x M.2 screw kit (short screw and mount)
1 x DIMM.2 extension card with 2 x M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x ROG Logo Sticker(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
3 x Thermistor cable(s)
1 x USB drive with utilities and drivers
1 x ROG coaster(s)
1 x ROg" weave SATA 6G cable
1 x ROG Thank you card
BIOS機能 2 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.1
管理機能 WOL , PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) Extended ATX Form Factor
12 inch x 10.9 inch ( 30.5 cm x 27.7 cm )
その他 *1 Please refer to Memory QVL(Qualified Vendors List) for details.
*2 When the M.2 Socket 3 on board is operating in PCIe mode, PCIe 3.0 x16_4 will runs at x4 mode.
*3 Supports PCIE RAID configurations via onboard M.2 storages.
*4 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.

マザーボードに関連する導入事例

導入事例はありません。

マザーボードに関連する特集記事

特集記事はありません

会社情報ページへのバナー

ASUS TOPへ

法人専用 お問い合せフォーム

  • タブレットの業務専用端末化で大幅なコストダウンと業務改革を実現!
  • 【ASUSルーター】特集ページ
  • AuraSync × ASCII
  • サイネージディスプレイ

ASUSのカテゴリー一覧

メディア掲載情報

  • 「ASUSのPC」がビジネス向けに本格参入、OSがPro!保証が長い!
  • 【ASCII×デジタル】都市伝説を追う! ルーター性能でガチャのレア度は変わるのか
  • 【ASCII×デジタル】ストリーミングも快適! 動画サービスを楽しむためのルーター選び
  • 【ASCII×デジタル】子どものスマホや家電もヤバい! サイバー犯罪の脅威にルーター導入が有効なワケ
  • PS4がついに11ac対応に、速度と機能で「PS4とルータ」を考えてみた
  • 【ASCII×デジタル】ゲーマーは“無線”を避けがち? プロゲーマーが語る高速無線LANルーター最新事情
  • 【ACCII.jp×デジタル】「RT-AC87U」 - 最大1734Mbps+600Mbps、“爆速”をデザインした11acルーター
  • 【AKIBA PC Hotline】「11acの速さ」を広げる“真面目で謎”な ASUSの無線LANリピーターを試す
  • 【PC Watch】~11acで最大1,734Mbps、クラウドストレージ連携可能な無線LANルーター
  • 【価格.com】ASUSの快速無線LANルーター「RT-AC87U」の実力を検証!
  • 【internet watch】Wave 2対応の4ストリームMIMOで実効900Mbpsを実現 セキュリティ機能も搭載した無線LANルーター ASUS「RT-AC87U」
  • 【AKIBA PC Hotline】たった8,000円のCPUで驚きの性能? 「20周年Pentium」で作る格安PCの作り方
  • R.O.G.+Devil's Canyonで作る、“至高のPC”
  • 【AKiba PC Hotline】ASUSの隠れた「タフ」ビデオカードとは?
  • 【impressWatch】デスクトップPCで1300Mbpsの無線LANを堪能 PCI-E接続の11acアダプタASUS「PCE-AC68」
  • 「今できる全てを製品に反映する」 ~ASUSネットワーク製品担当者インタビュー
  • デュアルWANなどの充実機能はIEEE802.11nでも健在
  • 11ac実効700Mbps超! しかもデュアルWAN対応!! 超マニアックな無線LANルーターASUS「RT-AC68U」
  • 【coneco.net】 ASUSダストプルーフファン搭載ビデオカード 製品レビュー
  • 【ASCII.jp×デジタル】「RT-N66U」は“買い”だ! —NASに迫る驚異の高機能11n無線LANルーター

Topics情報

  • 【ASUSモニター】グリーン購入法
  • 【日本PCサービス様】無線LANルーター訪問設定サポート
  • ASUS販売終了製品

社内ネットワークや無線LANに関するコラムランキング

ASUS(エイスース) 販売終了製品

関連FAQ・よくある質問

お問い合せ一覧

このページを印刷する


(C) Tekwind Co., Ltd. ALL RIGHTS RESERVED.
