カテゴリー: PCパーツ > マザーボード > LGA2011-v3

販売終了

USB3.1カードを付属するオーバークロッカーのために特別に設計を行ったプロ仕様のX99マザーボード

RAMPAGE V EXTREME/U3.1 GAMING

JAN/UPC:0889349002636
TEKWIND型番:ASU-RAMPAGE5/EXTREME/U3.1/G

【主な特長】

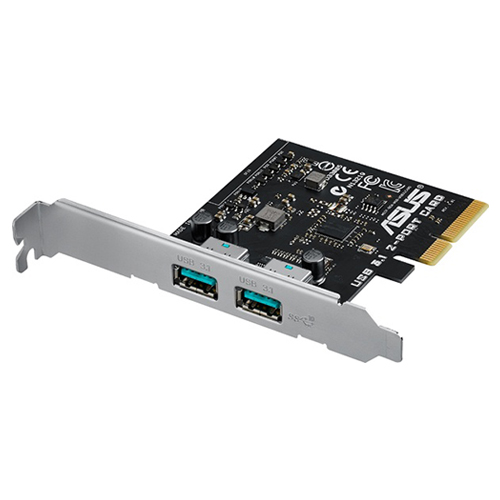

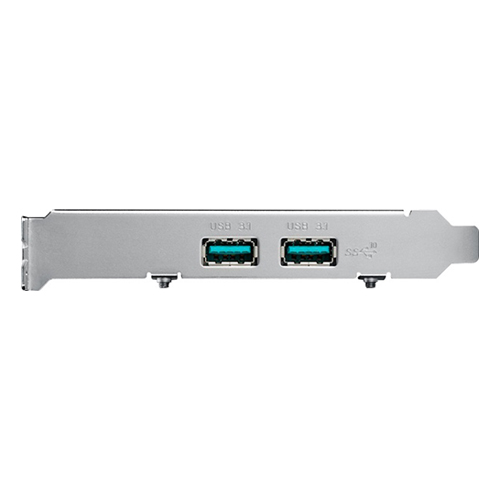

・USB 3.1ポートを2ポート増設できるUSB 3.1 TYPE-A CARDを付属
・USB 3.1の転送速度を10%以上高速化するASUS独自の「USB 3.1 Boost」を搭載
・ピン数を増やして安定性を向上した互換ソケットの「OC Socket」を搭載
・ASUS史上最高性能のファンコン機能「Fan Xpert 3」を搭載
・低ノイズにこだわったデジ/アナ分離基板を使用したオーディオ機能「SupremeFX 2014」を搭載
・32Gb/sの転送速度に対応するPCIe 3.0 x4接続のM.2スロットを搭載
・最大転送速度1,300Mbpsに対応するIEEE802.11ac/n/a/g/b無線LAN機能を搭載
・外付けコントローラーでPCのモニタやOCを行える「OC Panel」を付属

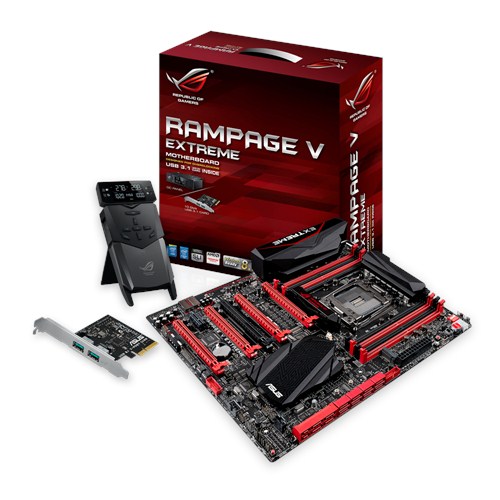

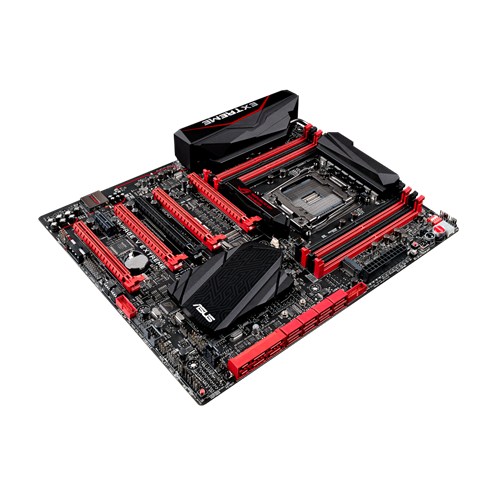

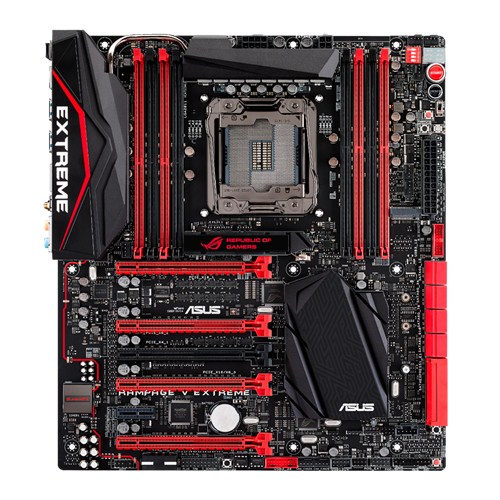

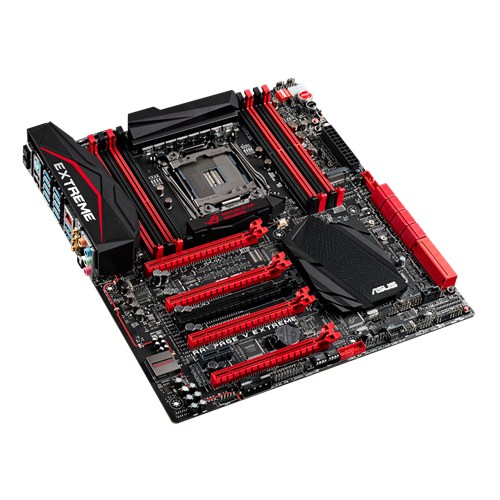

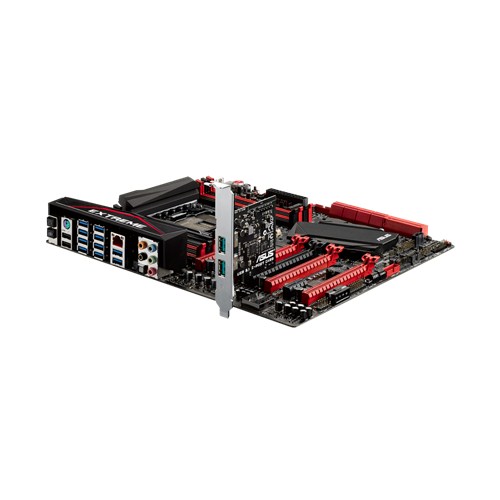

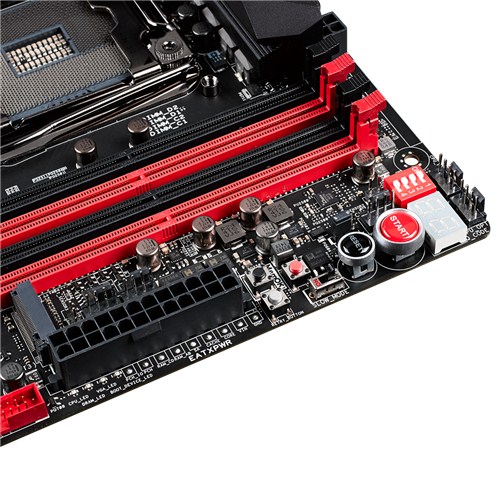

製品画像


スペック

CPU Intel LGA2011-v3 socket
LAN I218-V Gigabit LAN
USB 4 x USB 3.0, 6 x USB 2.0
オーディオ機能 ROG SupremeFX 2014 8-Channel High Definition Audio CODEC
チップセット Intel X99
メモリ 8 x DIMM, max. 64GB DDR4, 3300(O.C.)~2400(O.C.)/2133 MHz, non-ECC
拡張スロット 4 x PCIe 3.0/2.0 x16, 1 x PCIe 2.0 x16, 1 x PCIe 2.0 x1
背面端子類 Clear CMOS, ROG Connect On/Off switch, PS/2, 2xUSB2.0, 10xUSB3.0, Anti-surge LAN(RJ45)
  • CPU
    Intel® Socket 2011-v3 Core™ i7 Processors
    Supports Intel® 22 nm CPU
    Supports Intel® Turbo Boost Technology 2.0
    * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
    * Refer to www.asus.com for CPU support list
  • Chipset
    Intel® X99
  • Memory
    8 x DIMM, Max. 64GB, DDR4 3300(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory
    Quad Channel Memory Architecture
    Supports Intel® Extreme Memory Profile (XMP)
    * Hyper DIMM support is subject to the physical characteristics of individual CPUs.
    * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
  • Multi-GPU
    Support
    Supports NVIDIA® 4-Way SLI™ Technology *1
    Supports NVIDIA® 3-Way SLI™ Technology
    Supports NVIDIA® SLI™ Technology
    Supports AMD 4-Way CrossFireX Technology
    Supports AMD 3-Way CrossFireX™ Technology
    Supports AMD CrossFireX™ Technology
  • Expansion Slots
    4 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x8/x8 or x16/x8/x8/x8 mode with 40-LANE CPU; x16, x16/x8, x8/x8/x8 mode with 28-LANE CPU) *2
    1 x PCIe 2.0 x16 (x4 mode) *3
    1 x PCIe 2.0 x1 *3
  • Storage
    New Intel® Core™ i7 Processors :
    1 x M.2 Socket 3, , with M Key, type 2260/2280/22110 storage devices support ( Supports PCIE SSDs only)
    Intel® X99 chipset :
    1 x SATA Express port, red, compatible with 2 x SATA 6.0 Gb/s ports
    8 x SATA 6Gb/s port(s), red, *4,
    Supports Intel® Smart Response Technology, Intel® Rapid Recovery Technology*5
    ASMedia® SATA Express controller : *6
    1 x SATA Express port, red, compatible with 2 x SATA 6.0 Gb/s ports
  • LAN
    Intel® I218V, 1 x Gigabit LAN Controller(s), featuring GAMEFIRST III
    Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
    Anti-surge LANGuard
  • Wireless Data
    Network
    Wi-Fi 802.11a/b/g/n/ac
    Supports dual band frequency 2.4/5 GHz
    Up to 1300Mbps transfer speed
  • Bluetooth
    Bluetooth V4.0
  • Audio
    ROG SupremeFX 8-Channel High Definition Audio CODEC
    - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
    - SupremeFX Shielding Technology
    - ELNA® premium audio capacitors
    Audio Feature :
    - Blu-ray audio layer Content Protection
    - DTS Connect
    - Optical S/PDIF out port(s) at back panel
    - Sonic SoundStage
    - Sonic SenseAmp
    - Sonic Studio
    - Sonic Radar II
  • USB Ports
    Intel® X99 chipset :
    4 x USB 3.0 port(s) (4 at mid-board)
    Intel® X99 chipset : *7
    6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)
    ASMedia® USB 3.0 controller : *8
    10 x USB 3.0 port(s) (10 at back panel, blue)
  • OC Panel
    2.6 " LCM display
    EXTREME/NORMAL mode switch
    EXTREME Mode for subzero OC benching:*9
    - VGA Hotwire
    - Subzero Sense
    - Slow Mode
    - Pause Switch
    - VGA SMB header
    - ProbeIt
    - 4 x 4-pin extra fan connectors
    NORMAL Mode for in-chassis usage:*10
    - CPU Level Up OC button
    - FanSpeed control button
    - LCM backlight on/off button
    I/O Ports:
    - POWER:1 x SATA power connector
    - ROG_EXT port:1 x 18-1 pin data connection port
  • ROG Exclusive
    Features
    DirectCU thermal design
    ROG Connect :
    - RC Diagram
    - RC Remote
    - RC Poster
    Extreme Engine Digi+ IV :
    - IR3555 PoweIRstage®
    - MicroFine Alloy Chokes
    - 10K Black Metallic Capacitors
    ROG Extreme OC kit :
    - ReTry button
    - Safe Boot button
    - Start button
    - Reset button
    - Slow Mode
    - LN2 Mode
    - PCIe x16 Lane Switch
    - Debug LED
    ProbeIt
    KeyBot
    - CPU Level Up
    - XMP
    - Direct Key
    UEFI BIOS features :
    - ROG BIOS Print
    - GPU.DIMM Post
    - Tweakers' Paradise
    - ROG SSD Secure Erase
    - Graphic Card Information Preview
    ROG RAMDisk
    GameFirst III
    iROG
    Extreme Tweaker
    USB BIOS Flashback
    Overclocking Protection :
    - COP EX (Component Overheat Protection - EX)
    - Voltiminder LED II
  • Special Features
    ASUS Exclusive Features :
    - MemOK!
    - AI Suite 3
    - Ai Charger+
    - USB Charger+
    - USB 3.1 Boost
    - Disk Unlocker
  • Operating
    System
    Support
    Windows® 8.1
    Windows® 8
    Windows® 7
  • Back I/O Ports
    1 x PS/2 keyboard/mouse combo port(s)
    1 x LAN (RJ45) port(s)
    10 x USB 3.0 (blue)
    2 x USB 2.0 (one port can be switched to ROG Connect)
    1 x Optical S/PDIF out
    5 x Audio jack(s)
    1 x Clear CMOS button(s)
    1 x ROG Connect On/ Off switch(es)
    1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0
  • Internal I/O Ports
    2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
    2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
    2 x SATA Express connector: red, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)
    1 x M.2 Socket 3 for M Key, type 2260/2280/22110 storage devices support ( Support PCIE SSD only)
    1 x TPM header
    8 x SATA 6Gb/s connector(s)
    1 x CPU Fan connector(s) (1 x 4 -pin)
    1 x CPU OPT Fan connector(s) (1 x 4 -pin)
    6 x Chassis Fan connector(s) (6 x 4 -pin)
    1 x Thunderbolt header(s)
    1 x 24-pin EATX Power connector(s)
    1 x 8-pin ATX 12V Power connector(s)
    1 x 4-pin ATX 12V Power connector(s)
    1 x Front panel audio connector(s) (AAFP)
    1 x System panel(s) (Q-Connector)
    1 x MemOK! button(s)
    1 x Slow Mode switch(es)
    9 x ProbeIt Measurement Points
    3 x Thermal sensor connector(s)
    1 x EZ Plug connector(s) (4-pin Molex power connector)
    1 x Power-on button(s)
    1 x Reset button(s)
    1 x BIOS Switch button(s)
    1 x LN2 Mode jumper(s)
    1 x ROG extension (ROG_EXT) header(s)
    1 x KeyBot Button
    1 x Sonic SoundStage Button
    1 x Safe Boot button
    1 x ReTry button
  • Accessories
    User's manual
    I/O Shield
    10 x SATA 6Gb/s cable(s)
    1 x ASUS 3T3R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
    1 x 3-Way SLI bridge(s)
    1 x 4-Way SLI bridge(s)
    1 x SLI bridge(s)
    1 x CrossFire cable(s)
    1 x Q-connector(s) (2 in 1)

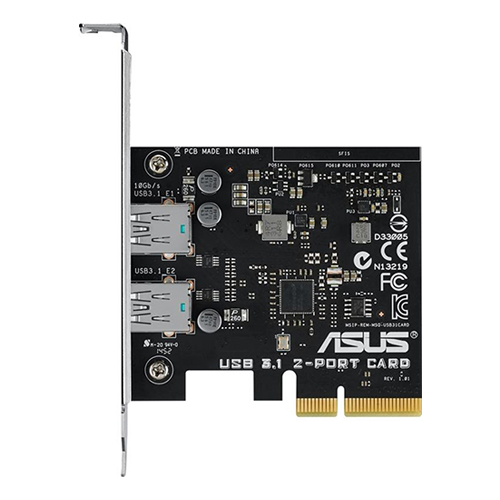

    1 x ASUS USB 3.1 CARD(2-ports Type A)
    3 x Thermal sensor cable pack(s)
    1 x 12 in 1 ROG Cable Label(s)
    1 x X-Socket 2 kit
    1 x ROG Door Hanger(s)
    OC Panel Kit:
    - 1 x OC Panel(s)
    - 1 x OC Panel 5.25-inch bay metal case
    - 1 x OC Panel Cable(s)
    - 1 x OC Panel screw pack(s)
  • BIOS
    2 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information.
  • Manageability
    WfM2.0, DMI2.7, WOL by PME, PXE
  • Support Disc
    Drivers
    ROG GameFirst III
    ROG RAMDisk
    ROG CPU-Z
    ROG Mem TweakIt
    Kaspersky® Anti-Virus
    DAEMON Tools Pro Standard
    ASUS WebStorage
    HomeCloud
    ASUS Utilities
  • Form Factor
    Extended ATX Form Factor
    12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
  • Note
    1. 28-LANE CPUs can only support up to 3-Way SLI™/ 3-Way CrossFireX™
    2. The PCIE_X8_4 slot shares bandwidth with M.2 x 4.
    40-LANE CPU: The PCIeX8_4 slot can only be used in x4 mode or lower when used simultaneously with the M.2 connector. If x8 mode is used, the two connectors will be mutually exclusive.
    28-LANE CPU: The PCIE_X8_4 slot will be disabled and the M.2 connector will always be enabled.
    3. The PCIE_X4_1 (gray) slot shares bandwidth with the PCIE_X1_1 slot, USB3_E910 and SATAExpress_E1 connector. When the PCIE_X4_1 slot is occupied by an X1 or X2 device, the SATAEXPRESS_E1 will be disabled. When the PCIE_X4_1 slot is occupied by X4 device, the SATAEXPRESS_E1, USB3_E910 ports, and the PCIE_X1_1 slot will be disabled.
    4. Due to chipset behavior, the SATA6G_78, SATA6G_910 ports do not support IRST including RAID configuration.
    5. These functions will work depending on the CPU installed.
    6. These SATA ports share bandwidth with the PCIE_X4_1 slot, and when the PCIE_X4_1 slot is ocuupied, the SATA ports will be disabled. These SATA ports are for data hard drives only. ATAPI devices are not supported.
    7. 2 x USB2.0 port at mid-board shares with ROG extension (ROG_EXT) port.
    8. USB3_E910 ports at back panel will be disabled when the PCIE_X4_1 slot is occupied by an X4 bandwidth device.
    9. Extreme Mode capabilities, including V1, V2, DRAM and other voltage definitions, vary by chipset. Please refer to your motherboard manual for details.
    10. One 5.25" drive bay is required for NORMAL Mode installation.
