Intel Z87を搭載する究極のゲーマー向けATXマザーボード

MAXIMUS 6 FORMULA

JAN/UPC:0886227547616
TEKWIND型番:ASU-MAXIMUS6/FORMULA

【主な特長】

・Intel Z87
・DDR3メモリ×4(最大32GB)
・PCIe 3.0 x16×3、PCIe 2.0 x1×3、PCIe 2.0 Mini Card×1
・NVIDIA SLI/AMD CrossFireX
・DisplayPort×1、HDMI×1
・SATA 6Gb/s×10、M.2(NGFF)×1
・1000BASE-T×1
・IEEE802.11a/b/g/n/ac、Bluetooth 4.0/3.0+HS
・USB 3.0×8、USB 2.0×8
・Extreme Engine Digi+III
・ASUS Dual Intelligent Processors 4 with 4-Way Optimization
・ATXフォームファクター

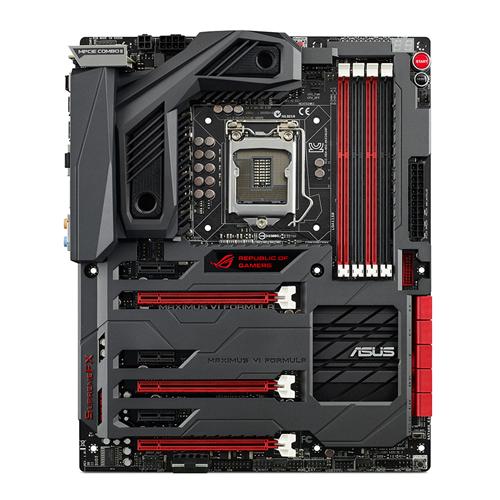

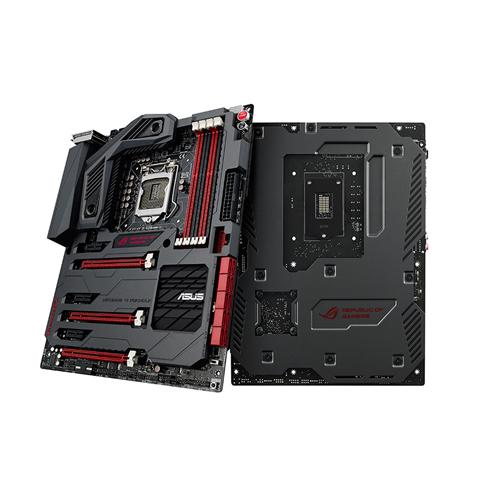

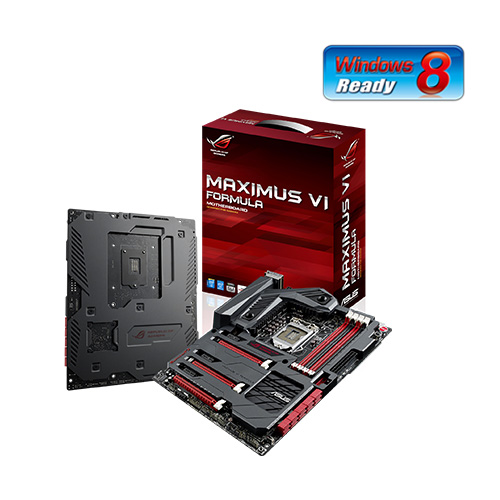

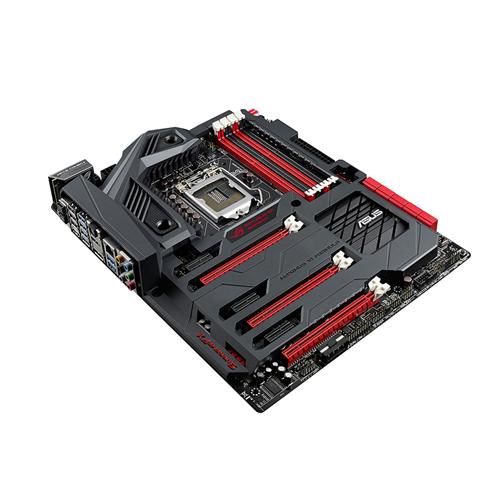

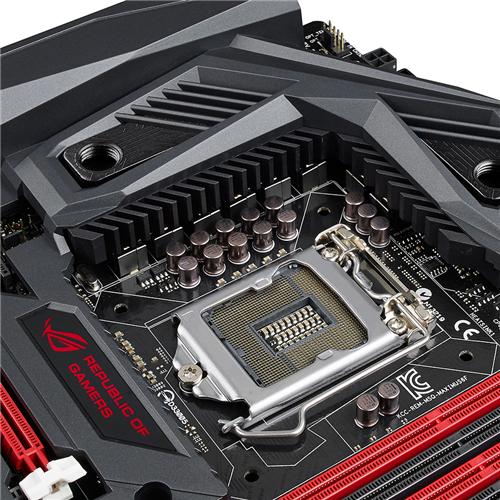

製品画像


スペック

CPU LGA1150
LAN Intel I217V
USB 4x USB3.0, 8x USB2.0, 4x USB3.0
オーディオ機能 ROG SupremeFX Formula 8ch HDAC
チップセット Intel Z87
メモリ 4x DIMM, Max. 32GB, DDR3 3100-1800(O.C.)/1600/1333 MHz Non-ECC
拡張スロット 3x PCIe 3.0 x16, 1x mini-PCIe2.0 x1, 3x PCIe 2.0 x1
背面端子類 1x DisplayPort, 1x HDMI, 1x RJ45, 6x USB3.0, 4x USB2.0, 1x Optical S/PDIF out, 6x AJ
  • CPU
    Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
    Supports Intel® 22 nm CPU
    Supports Intel® Turbo Boost Technology 2.0
    * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
    * Refer to www.asus.com for CPU support list
  • Chipset
    Intel® Z87
  • Memory
    4 x DIMM, Max. 32GB, DDR3 3100(O.C)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
    Dual Channel Memory Architecture
    Supports Intel® Extreme Memory Profile (XMP)
    * Hyper DIMM support is subject to the physical characteristics of individual CPUs.
    * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
  • Graphic
    Integrated Graphics Processor
    Multi-VGA output support : HDMI/DisplayPort ports
    - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
    - Supports DisplayPort with max. resolution 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz
    Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
  • Multi-GPU
    Support
    Supports NVIDIA® Quad-GPU SLI™ Technology
    Supports AMD 3-Way CrossFireX™ Technology
  • Expansion Slots
    3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) *1
    1 x mini-PCIe 2.0 x1 *2
    3 x PCIe 2.0 x1
  • Storage
    Intel® Z87 chipset : *3
    6 x SATA 6Gb/s port(s), red
    Support Raid 0, 1, 5, 10
    Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
    Intel® Z87 chipset :
    1 x M.2 (NGFF) Socket 2 on mPCIe Combo II expansion card(s), black
    Support M.2 (NGFF) Type 2242 SSD card (22mm x 42mm), Support PCI express 2.0 x1 and SATA 6Gb/s standards
    ASMedia® ASM1061 controller : *5
    4 x SATA 6Gb/s port(s), red
  • LAN
    Intel® I217V, 1 x Gigabit LAN Controller(s)
  • Wireless Data
    Network
    Wi-Fi 802.11a/b/g/n/ac*6
    Supports dual band frequency 2.4/5 GHz
  • Bluetooth
    Bluetooth V4.0
    Bluetooth V3.0+HS
  • Audio

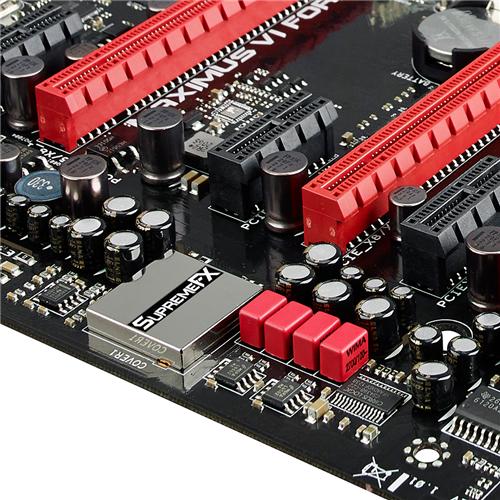

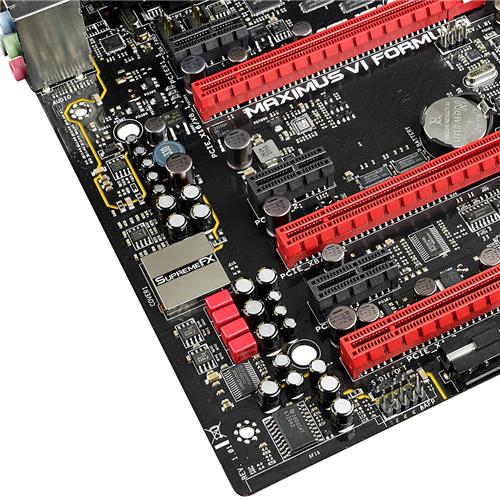

    ROG SupremeFX Formula 8-Channel High Definition Audio CODEC
    - Supports : Jack-detection, Multi-streaming
    - SupremeFX Shielding Technology
    - Cirrus Logic® CS4398 DAC: 120 dB SNR, -107 dB THD+N (Max. 192 kHz/ 24 -bit)
    - TI 6120A2 high fidelity headphone amplifier
    - WIMA® film capacitors
    - ELNA® premium audio capacitors
    - High-fidelity audio OP AMP(s)
    - Differential circuit design
    Audio Feature :
    - Blu-ray audio layer Content Protection
    - Sonic Radar
    - DTS Connect
    - Optical S/PDIF out port(s) at back panel
  • USB Ports
    Intel® Z87 chipset : *7
    4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
    Intel® Z87 chipset : *8
    8 x USB 2.0 port(s) (4 at back panel, black, 4 at mid-board)
    ASMedia® USB 3.0 controller :
    4 x USB 3.0 port(s) (4 at back panel, blue)
  • ROG Exclusive
    Features
    CrossChill (Hybrid air and liquid cooling)*9

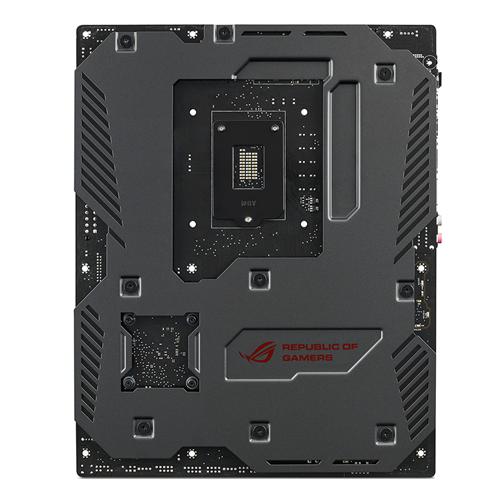

    ROG Armor (including top cover and SECC steel backplate)*10
    mPCIe Combo II (mPCIe/M.2 combo card)
    Extreme Engine Digi+ III :
    - 8 + 2 phase power design
    - NexFET™ Power Block MOSFET
    - 60A BlackWing Chokes
    - 10K Black Metallic Capacitors
    ProbeIt
    UEFI BIOS features :
    - ROG BIOS Print
    - GPU.DIMM Post
    - Tweakers' Paradise
    - ROG SSD Secure Erase
    ROG RAMDisk
    GameFirst II
    Extreme Tweaker
  • Special Features
    ASUS Dual Intelligent Processors 4 with 4-Way Optimization :
    - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration
    CPU Level Up
    ASUS Wi-Fi GO!
    - Wi-Fi GO! Function: Cloud GO!, Media Streaming Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send
    - Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode
    - Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems
    ASUS Exclusive Features :
    - GPU Boost
    - USB BIOS Flashback
    - AI Suite 3
    - Ai Charger+
    - USB Charger+
    - USB 3.0 Boost
    - Disk Unlocker
    ASUS EZ DIY :
    - ASUS O.C. Profile
    - ASUS CrashFree BIOS 3
    - ASUS EZ Flash 2
    ASUS Q-Design :
    - ASUS Q-Shield
    - ASUS Q-Code
    - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
    - ASUS Q-Slot
    - ASUS Q-DIMM
    - ASUS Q-Connector
    Overclocking Protection :
    - ASUS C.P.R.(CPU Parameter Recall)
  • Operating System
    Support
    Windows® 8.1
    Windows® 8
    Windows® 7

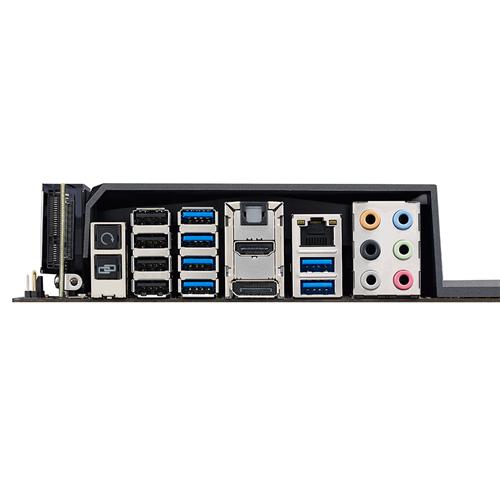

  • Back I/O Ports
    1 x DisplayPort
    1 x HDMI
    1 x LAN (RJ45) port(s)
    6 x USB 3.0 (blue)
    4 x USB 2.0
    1 x Optical S/PDIF out
    6 x Audio jack(s)
    1 x Clear CMOS button(s)
    1 x ROG Connect On/ Off switch(es)
  • Internal I/O Ports
    1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
    2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
    1 x TPM connector(s)
    10 x SATA 6Gb/s connector(s)
    1 x CPU Fan connector(s)
    1 x CPU OPT Fan connector(s)
    3 x Chassis Fan connector(s)
    3 x Optional Fan connector(s)
    1 x S/PDIF out header(s)
    1 x 24-pin EATX Power connector(s)
    1 x 8-pin ATX 12V Power connector(s)
    1 x 4-pin ATX 12V Power connector(s)
    1 x Front panel audio connector(s) (AAFP)
    1 x System panel(s)
    1 x DirectKey Button(s)
    1 x DRCT header(s)
    1 x MemOK! button(s)
    10 x ProbeIt Measurement Points
    3 x Thermal sensor connector(s)
    1 x Power-on button(s)
    1 x Reset button(s)
    1 x FastBoot switch(es)
    1 x ROG extension (ROG_EXT) header(s)
    1 x mPCIe Combo II connector(s)
  • Accessories
    User's manual
    I/O Shield
    8 x SATA 6Gb/s cable(s)
    1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
    1 x SLI bridge(s)
    1 x Q-connector(s) (2 in 1)
    1 x 12 in 1 ROG Cable Label(s)
    1 x mPCIe Combo II card(s) with dual-band WiFi 802.11 a/b/g/n/ac + Bluetooth v4.0/3.0+HS module
    1 x ROG Door Hanger(s)
  • BIOS
    64Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI5.0a Multi-Language BIOS
  • Manageability
    WfM 2.0, DMI 2.7, WOL by PME, PXE
  • Support Disc
    Drivers
    ROG GAMEFIRST II
    ROG RAMDisk
    ROG CPU-Z
    ROG Mem TweakIt
    Kaspersky® Anti-Virus
    DAEMON Tools Pro Standard
    ASUS WebStorage
    ASUS Utilities
  • Form Factor
    ATX Form Factor
    12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
  • Note
    *1: x8/x4/x4 mode is supported by Intel® 4rd generation Core™ Processors
    *2: The mini-PCIe slot is pre-installed with a Wi-Fi/Bluetooth module on mPCIe Combo II expansion card.
    *3: SATA 6Gb/s port 5 will be disabled when M.2 slot on mPCIe Combo II is in use.
    *4: The functions support depends on the CPU types.
    *5: These SATA ports are for data hard drives only. ATAPI devices are not supported.
    *6: The Wi-Fi standard of 802.11ac will be restricted by countries' regulations. Wi-Fi 802.11ac feature will be supported under the complete
    *7: Support ASUS USB 3.0 Boost, UASP standard on the Intel native USB 3.0 is only supported under Windows® 8.
    *8: 2 x USB2.0 ports at mid-board shares with ROG extension (ROG_EXT) port.
    *9: Supports G1/4" threaded fittings. Fittings require separate purchase.
    *10: Chassis must conform to ATX specification for successful installation: brass stand-offs of at least 6mm are required.
