6.5mmのスリムベゼル採用!空間に溶け込むような業務用ディスプレイ。

プロフェッショナルディスプレイ TD-Z3シリーズ

・空間に溶け込むようなスリムなベゼルデザインを採用
・TD-Z2シリーズの制御システムをそのまま使用できるからディスプレイの追加、交換が容易
・障害が発生した際、自動で他の入力信号に切り替えるフェイルオーバー機能に対応
・簡易なシステム構成による4Kマルチスクリーンに対応
・広視野角 In Plane Switching (IPS)方式パネル
・USBメディアプレーヤー内蔵
・24時間連続稼働に対応
・多彩な入出力端子を装備


製品についてお気軽にお問い合わせください

この製品を問い合わせる
  • 店舗やオフィスのサイネージとして
  • ホテルのサイネージとして
  • 監視用マルチスクリーンとして

シリーズ

製品名 JAN/UPC メーカー型番 TEKWIND型番
販売終了

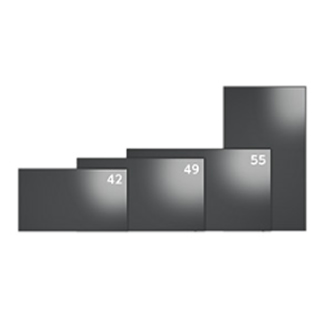

55型プロフェッショナルディスプレイ TD-Zシリーズ
4547808806695 TD-Z553 TSB-TD-Z553
販売終了
49型プロフェッショナルディスプレイ TD-Zシリーズ
4547808806688 TD-Z493 TSB-TD-Z493
販売終了
42型プロフェッショナルディスプレイ TD-Zシリーズ
4547808806671 TD-Z423 TSB-TD-Z423
デジタルサイネージページへのバナー
最適な製品提案・設置サービス保守サポートページへのバナー
買ったその日からサイネージページヘのバナー

見積もりや納期についてご相談ください(無料)

プロフェッショナルディスプレイ TD-Z3シリーズ

空間に溶け込むようなスリムなベゼルデザインを採用

従来機種のTD-Z2シリーズ(2015年発売)に比べ、TD-Z3シリーズは、42V型と55V型が半分以下のベゼル幅となり、無駄を削ぎ落としたことで無機質な存在感を抑えることができます。またコストパフォーマンスの高いマルチスクリーンの構築にも適しています。

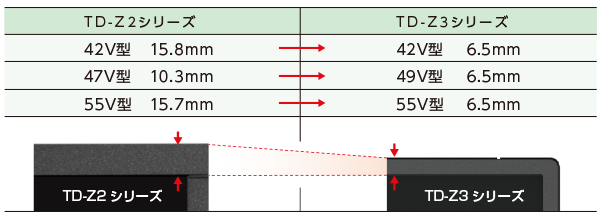

ベゼル

TD-Z2シリーズの制御システムをそのまま使用できるからディスプレイの追加、交換が容易

TD-Z2シリーズと同じ制御システムで使用できるため、すでにTD-Z2シリーズをお使いのお客様で、ディスプレイを追加する場合や交換が必要な場合でも外部からの制御システムを変更することなく使用できます。

USBメディアプレーヤー内蔵でディスプレイ単体でもコンテンツ再生が可能

ディスプレイ単体でも動画や静止画、音声ファイルのコンテンツを再生。画像ファイルと音声ファイルの同時再生も可能で、シャッフル・リピート再生機能なども搭載しています。

主な対応フォーマット:【静止画】JPEG/BMP 【動画】MPEG-4/H.264 【音声】WMA/MPEG-1 Audio layer3
対応ファイルシステム:FAT32、FAT16

障害が発生しても自動で他の信号に切り替えるフェイルオーバー機能

ディスプレイで使用できるソースを自動的に検出して表示できます。複数のソースが接続されている場合は、優先順位をつけることができます。
映像・音声信号がなんらかの不具合発生によって信号が途絶えたとしても、事前に設定した優先順位によって、その他の入力信号に自動で切り替えます。コンテンツの再生を中断させることなくシステムをバックアップし、信頼性の向上に役立ちます。
さらに、途絶えた信号が復帰すれば、自動的に元の入力信号に戻るフェイルバック機能も備えています。

簡易なシステム構成による4Kマルチスクリーンに対応

最大縦10面×横10面の拡大機能が使用可能

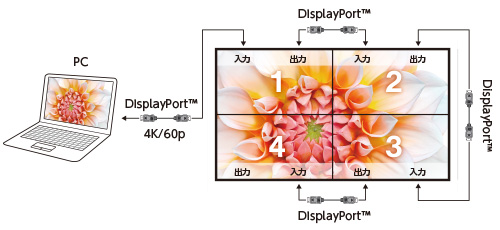

コストパフォーマンスの高いマルチスクリーンの構築に適しています。DVI及びDisplayPort入出力端子は、高解像度の4K映像に対応しています。DisplayPortのデジタルデイジーチェーン接続による2×2の簡易な4面マルチ構成でリアルな4K映像の表示が可能となります。2×2の4面全体で3,840×2,160画素の表示になります。

※「4K」の画素数は解像度3,840×2,160です。

操作用PC等をディスプレイ周辺に設置する必要がないOPS対応

動作確認済OPS準拠モジュール Advantech製 ARK-DS262

ディスプレイ背面のオプションスロットにOPS準拠モジュール(別売)を装着すれば、操作用のPC等をディスプレイ周辺に設置する必要がなくなり、ディスプレイだけのコンパクトな設置が可能になります。

※OPS(Open Pluggable Specification)は、Intel社が2010年10月に発表したデジタルサイネージ向けのコントロールモジュールとスロットのオープン規格です。
※OPS準拠モジュールにつきましては弊社までお問い合わせください。

外部制御機能

RS-232Cを使用したマルチ接続による一括制御に加え、制御用LANポートを通じたネットワーク接続による外部制御にも対応します。電源オン・オフ、入力切替え、画質調整、内部温度確認、入力信号状態確認、画面サイズ変更などの操作がPCにより制御可能です。

DisplayPort1.2搭載

DisplayPortバージョンを1.1aまたは1.2に切り換えられます。
ケーブルの本数および工数の削減につながります。

広視野角 In Plane Switching (IPS)方式パネル

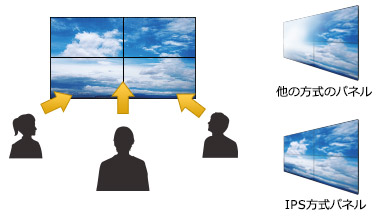

広視野角 IPS方式パネル イメージ

上下左右178°の広視野角 IPS方式パネルにより、さまざまな角度から鮮明な映像をご覧いただくことが可能です。

多彩な入出力端子を装備

映像と音声を1本のケーブルで伝送できる「DisplayPort」と「HDMI®」の入出力端子を装備。

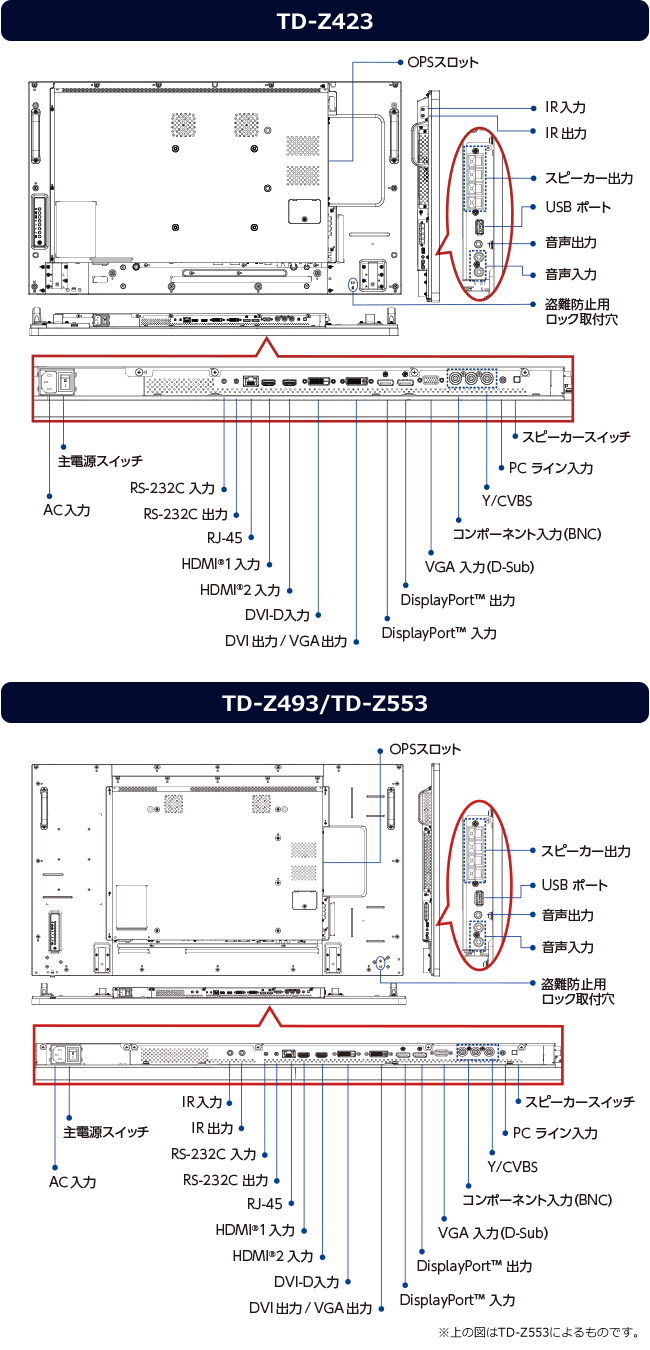

入出力端子

●DisplayPortは、Video Electronics Standards Association (VESA) の米国およびその他の国における登録商標または商標です。
●HDMI、HDMIロゴは、HDMI Licensing LLCの米国およびその他の国における登録商標または商標です。
●その他の本ページに記載されている社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。

※このページの画像はすべてイメージです。

お気軽にお問い合わせください

この製品のお問い合わせ

スペック

項目 / モデル TD-Z423 TD-Z493 TD-Z553
サイズ 42V型 49V型 55V型
パネル パネル方式 In Plane Switching (IPS)方式
画面有効 表示エリア [mm] 927.94 × 521.96 1073.8 × 604.0 1209.6 × 680.4
ベゼル幅 [mm] 上下左右辺各:6.5
解像度 (H×V) 1,920 × 1,080
画素ピッチ [mm] 0.483 0.559 0.630
輝度 [cd/m2] 出荷 設定値 350
最大値 500
視野角 [degree] @ CR>10 左/右:178°; 上/下:178°
コントラスト比 (Typ.) 1,300:1
応答速度 (Typ.) 8ms(G to G)
最大表示色 約10億6,000万色
バックライト エッジLED
電源 入力電圧 AC100V±10% (50/60Hz)
入力電流 2.5 3
平均電力 [W] 120 120 145
平均電力 (最大) [W] (OPS非装着時) 240 240 265
待機電力 [W] <0.5
OPSスロット供給電力 16V/4A
外形寸法 [mm] (W×H×D) 本体寸法 947.0 × 541.0 × 56.8 (71.1 ハンドル含む) 1,092.8 × 623.0 × 56.8 (71.1 ハンドル含む) 1,228.6 × 699.4 × 56.8 (71.1 ハンドル含む)
梱包寸法 1,123 × 743 × 203 1,308 × 846 × 203 1,444 × 922 × 223
製品質量 [Kg] 本体質量 約16.5 約19.5 約25.5
梱包質量 約21.5 約26.5 約35.5
使用環境 条件 動作環境 温度 縦置き : 0~35°C、横置き : 0~40°C
湿度 20~80% RH (結露しないこと)
高度 3,000m
保存環境 温度 -20~60°C
湿度 10~90% RH (結露しないこと)
高度 9,000m
周波数範囲 水平 15.625/15.734, 31.5-91.1kHz (Analog) 31.5-91.1KHz (Digital)
垂直 50-85Hz (Analog&Digital)
入力端子 DVI DVI-D ×1 デジタルRGB : TMDS(ビデオ)、 HDCP対応、シングルリンク
HDMI® HDMI® ×2 (タイプA、 18ピン) デジタルRGB:TMDS(ビデオ+オーディオ)、 HDCP対応 ビデオ : 720p、1080p、1920x1080/60Hz (WUXGA) 音声 : 48kHz/2チャンネル(L+R) LPCMのみ対応
DisplayPort™ DisplayPort™ ×1 (20ピン) DisplayPort™ Ver.1.1a/1.2対応 デジタルRGB : TMDS(ビデオ+オーディオ)、 HDCP対応 ビデオ : 720p、1080p、1920x1080/60Hz (WUXGA) 音声 : 48kHz/2チャンネル(L+R) LPCMのみ対応
VGA ミニD-sub ジャック ×1 (15ピン) アナログRGB : 0.7V[p-p](75Ω)、 H/CS/V : TTL(2.2kΩ)、 SOG : 1V[p-p](75Ω) 720p、1080p、1920x1080/60Hz(WUXGA)
コンポーネントビデオ BNC端子 ×1 Y : 1V[p-p](75Ω)、Pb : 0.7V[p-p](75Ω)、 Pr : 0.7V[p-p](75Ω) 480i、576i、480p、576p、720p、1080i、1080p
ビデオ BNC端子 ×1 (コンポーネントYと共有) コンポジット : 1V[p-p](75Ω)
音声入力 φ3.5mm ステレオミニジャック ×1 0.5V[rms](通常)/2チャンネル(L+R)
RCA ×1
IR φ3.5mm ミニジャック ×1 3極タイプ
USB端子 タイプA ×1 USB規格2.0
出力端子 DVI DVI-I(DVI-D/VGA) ×1 (29ピン) デジタルRGB : TMDS(ビデオ)、 HDCP対応 アナログRGB : 0.7V[p-p](75Ω)、 H/CS/V : TTL(2.2kΩ)、 SOG:1V[p-p](75Ω) 720p、1080p、1920x1080/60Hz(WUXGA)
DisplayPort™ DisplayPort™ ×1 (20ピン) DisplayPort™ Ver.1.1a/1.2対応 デジタルRGB : TMDS(ビデオ+オーディオ)、 HDCP対応 ビデオ : 720p、1080p、1920x1080/60Hz(WUXGA) 音声 : 48kHz/2チャンネル(L+R) LPCMのみ対応
音声出力 φ3.5mm ステレオミニジャック ×1 0.5V[rms](通常)/2チャンネル(L+R)
外部 スピーカー パッシブ スピーカー端子(L/R) 10W+10W
IR φ3.5mm ミニジャック ×1 3極タイプ
制御端子 RS-232C 入力 φ2.5mm ミニジャック ×1 4極タイプ
RS-232C 出力 φ2.5mm ミニジャック ×1 4極タイプ
LAN端子 RJ-45 ×1 (8ピン) 10/100BASE-T
スピーカー 内部 10W+10W
外部
基本機能 24時間連続稼働
画面焼き付き防止
無信号オフ機能
横置き/縦置き対応
スケジューリング機能
スリープタイマー機能
アスペクト比変更機能
自動入力信号検索機能
フェイルオーバー機能
VGA入力画像 自動調整機能
USBデバイスのマルチメディア ファイル再生機能
Link機能
OPS規格準拠 オプションスロット
マルチ ディスプレイ機能 ビデオウオール設定 ○ (最大 10×10)
デイジーチェーン ○ (DVI & DisplayPort™ : 最大 9、VGA : 最大 4)
ディスプレイID設定 ○ (1-255)
リモコン ID設定 ○ (1-255)
輝度自動調整 ○ (オプション)
色温度自動調整 ○ (オプション)
DVI 信号補正 ○ (on/off機能なし)
パワーオン遅延機能
繋ぎ目補正
管理・制御機能 自己診断機能
LANコントロール機能
RS-232Cコントロール機能
ウェイクオンLAN
セキュリティ 盗難防止用ロック取付穴
操作ボタンロック機能
リモコンボタンロック機能
適合規格 安全・EMI 電安法 (J60950-1/ J3000 / J55022)、 VCCI-A、JIS C 61000-3-2
パワーセーブ VESA DPMS準拠
取り付け穴位置 [mm] VESA 4点留め (ピッチ200(H) × 200(V)mm) (M6、10mm) VESA 4点留め (ピッチ400(H) × 400(V)mm) (M6、10mm)
主な付属品 リモコン、単四乾電池(2個)、 電源コード(1.8 m/アース端子付き2Pプラグ)、 VGA(D-SUB)ケーブル(1.8 m)、 RS-232Cミニプラグ変換ケーブル、 RS-232Cデイジーチェーンケーブル、 取付/取扱説明書、保証書
