最狭部、最広部ともに非常に細いベゼル幅で、マルチ構成時の大画面映像を実現。

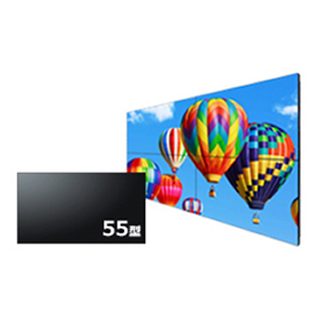

マルチスクリーン対応狭額縁ディスプレイ

・設置用途に応じた3モデルをご用意
・Video Wall 4K表示機能
・画面のつなぎ目を感じさせないNarrow Bezel
・奥行幅の薄いスマート設計
・単体でもコンテンツ再生が可能なUSBメディアプレーヤー内蔵
・多彩な入出力端子を装備
・省電力

この製品を問い合わせる


シリーズ

製品名 JAN/UPC メーカー型番 TEKWIND型番
55型 マルチスクリーン対応狭額縁ディスプレイ 販売終了 4547808802598 TD-X552X TSB-TD-X552X
55型 マルチスクリーン対応狭額縁ディスプレイ 4547808802581 TD-X552M TSB-TD-X552M
46型 マルチスクリーン対応狭額縁ディスプレイ 販売終了 4547808802604 TD-X461 TSB-TD-X461

マルチスクリーン対応狭額縁ディスプレイ

設置用途に応じた3モデルをご用意

設置用途に応じた2モデルをご用意

【 TD-X552X 】
フルHD/高輝度700cd/m2
パネル表面処理Glare AR Coatを採用。
映り込みを軽減し、鮮やかで黒が引き締まった高コントラストを実現。広視野角によりショーウィンドウやモールなどの商業施設や、展示場などで効果を発揮します。

【 TD-X552M / TD-X461M】
フルHD /輝度500cd/m2/
パネル表面処理Non Glareを採用し、照明などの映り込みを軽減。広視野角により監視センターなどで活用いただけます。

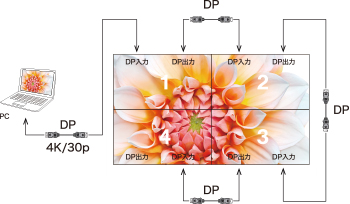

Video Wall 4K表示機能

最大縦10面×横10面の拡大機能が使用可能

複数のディスプレイを互いに接続し、デイジーチェーン構成にできます。DisplayPortでのデジタルデイジーチェーン接続により、2×2の4面マルチ構成で、4K映像の表示が可能となります。

「4K」の画素数は3840×2160です。

画面のつなぎ目を感じさせないNarrow Bezel

画面のつなぎ目を感じさせないNarrow Bezel イメージ

TD-X552X/Mでは、マルチ構成時、ベゼルの合わせ幅3.5mm※(左及び上側2.3mm/右及び下側1.2mm)により画面とのつなぎ目を感じさせず、大画面映像の提供が可能です。縦向きでのマルチ構成にも対応しています。

非表示エリア幅は3.8mmとなります(ディスプレイ間の隙間は含みません)。TD-X461Mの場合、ベゼルの合わせ幅は5.7mm、非表示エリア幅は5.9mmとなります。

操作用PC等をディスプレイ周辺に設置する必要がないOPS対応

動作確認済OPS準拠モジュール Advantech製 ARK-DS262

ディスプレイ背面のオプションスロットにOPS準拠モジュール(別売)を装着すれば、操作用のPC等をディスプレイ周辺に設置する必要がなくなり、ディスプレイだけのコンパクトな設置が可能になります。

※OPS(Open Pluggable Specification)は、Intel社が2010年10月に発表したデジタルサイネージ向けのコントロールモジュールとスロットのオープン規格です。
※OPS準拠モジュールにつきましては弊社までお問い合わせください。

省電力

ローカルディミング機能を採用にすることにより、締まった本来の黒の表現ができコントラストを向上させることが可能となり、明るい部分と暗い部分をくっきりと表現できます。また、低消費電力を実現します。

スマートパワー機能により電力消費の変化や画像のコントラストが適切になるようバックライトレベルを選択できます。

奥行幅の薄いスマート設計

ディスプレイの奥行幅が95mm※と薄く、壁掛け設置の際に、圧迫感を軽減できます。

TD-X461Mは、125.7mm
壁掛け金具につきましては弊社までお問い合わせください。

DisplayPort 1.2搭載

DisplayPortバージョンを1.1aまたは1.2に切り換えられます。DisplayPortケーブル1本で接続できるため、ケーブルの本数および工数の削減につながります。

※TD-X461Mは、バージョン1.2に対応していません。

ディスプレイ単体でもコンテンツ再生が可能なUSBメディアプレーヤーを内蔵

USBメディアプレーヤーを内蔵しているので、ディスプレイ単体でも動画や静止画、音声ファイルのコンテンツ再生をすることができます。簡易なデジタルサイネージの運用に適していることはもちろん、表示中の映像ソースに不具合が発生した時などの代替表示用として、あらかじめUSBメモリに準備しておいたコンテンツの再生表示に切り替えるなどの活用も可能です。
さらに、電源オン・オフを自動制御する「スケジューリング機能」で指定した複数のコンテンツのプレイリストを指定時間に再生することもできます。

※デイジーチェーン接続時およびTD-X461Mは対応しておりません。

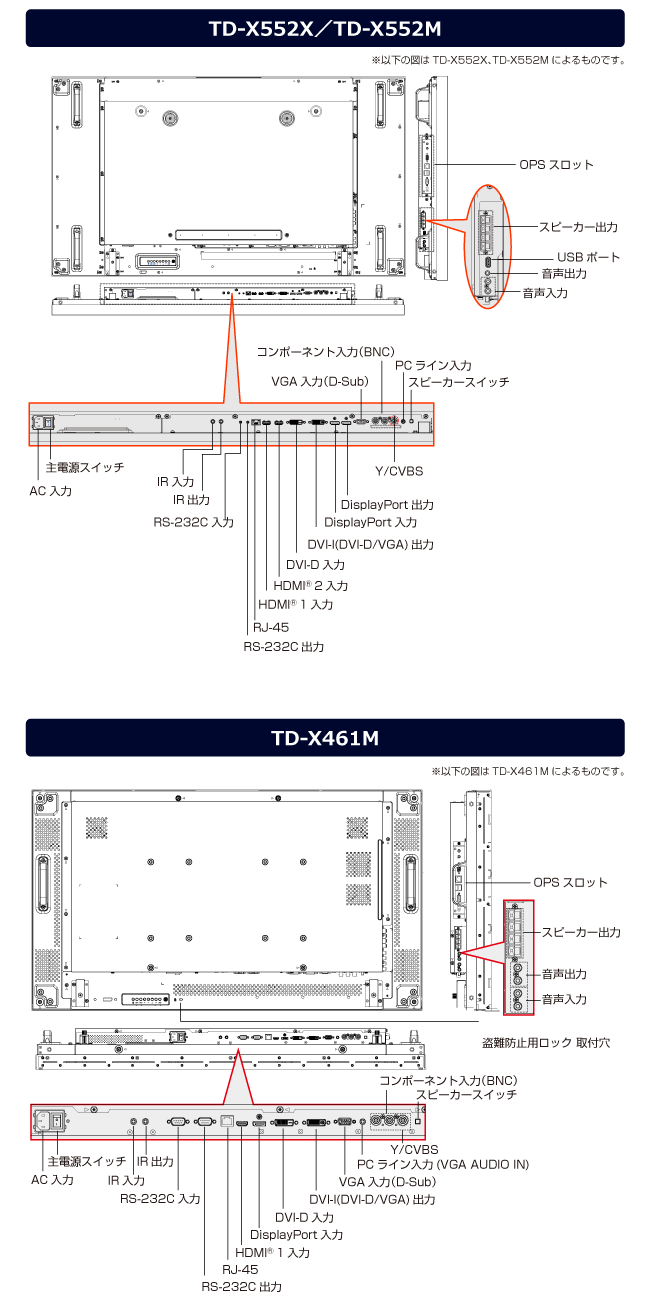

多彩な入出力端子を装備

映像と音声を1本のケーブルで伝送できる「DisplayPort」と「HDMI®」の入出力端子を装備。

入出力端子

●HDMIは、HDMI Licensing LLCの米国およびその他の国における登録商標または商標です。

スペック

項目 / モデル TD-X552X TD-X552M TD-X461M
パネル方式 IPS VA
パネル表面処理 Reflection (Haze 2%), Hard coarting (3H) Antiglare (Haze 10%), Hard coarting (3H) Antiglare (Haze 44%), Hard coarting (3H)
パネル
画面有効 表示エリア [mm] (H x V) 1,209.6 x 680.4 1,018.08 x 572.67
ベゼル幅 [mm] 2.3(Left&Top)/1.2(Right&Bottom) 3.8(Left&Top)/1.9(Right&Bottom)
解像度 (H×V) 1,920 × 1,080
画素ピッチ [mm] (H×V) 0.630 × 0.630 0.53025 x 0.53025
応答速度 [ms] (Typ.) (G to G ) 12 6.5
輝度 [cd/m2] (Typ.) 700 500
視野角 [degree] @ CR>10 L/R:89; U/D:89
コントラスト比 (Typ.) 1,400 3,500
最大表示色 約10億6,000万色 1,670万色
バックライト ダイレクトLED
ローカルディミング
入力電圧 AC100~240V±10% (50/60Hz)
電力 平均電力 [W] 275 185 120
待機電力 [W] < 0.5W
外形寸法 [mm] (W×H×D) 本体寸法 1,213.4 x 684.2 x 95.0 (取っ手含む:103.4) 1,024.0 x 578.6 x 125.7
梱包寸法 1,551 x 961 x 450 1,290 x 865 x 363
製品質量 [Kg] 本体質量(約) 29.2 23
梱包質量(約) 43.5 32.4
使用環境条件 動作環境 縦置き: 5~35°C、 横置き : 5~40°  20~80% RH(結露しないこと)
保存環境 -20~60°C 10~90% RH(結露しないこと)
PC 周波数範囲 垂直 50 - 85Hz (Analog&Digital) 15.625/15.734, 31.5 - 91.1kHz (H-Analog)
水平 31.5 - 91.1KHz (H-Digital)
ビデオ入力フォーマット NTSC/PAL/SECAM/4.43NTSC/PAL-60
端子 入力端子 DVI-D(withHDCP) x1 HDMI®(withHDCP) x2 DisplayPort x1 D-Sub 15pin x1 Component x3 Composite(Share with Component-Y) x1 Audio mini jack x1 RCA L/R x1 DVI-D(withHDCP) x1 HDMI®(withHDCP) x1 DisplayPort x1 D-Sub 15pin x1 Component x3 Composite(Share with Component-Y) x1 Audio mini jack x1 RCA L/R x1
出力端子 DVI-D x1 DisplayPort x1 Audio mini jack x1 External Speaker Jack 10W + 10W DVI-I x1 RCA L/R x1 External Speaker Jack 10W + 10W
制御端子 RS232C(2.5mm phone jack) x2 LAN(RJ-45) x1 RS232C(D-sub 9Pin) x2 LAN(RJ-45) x1
リモコン リモコン型名 CT-8056 CT-8057
電池 R03/AAA x 2
基本機能 120Hz駆動
DDC / CI
PIP, Side By Side
HDCP ○(DVI-D/HDMI® and DisplayPort)
色温度調整 cool / normal / warm / custom 3000K / 4000K / 5000K / 6500K / 7500K / 9300K / 10000K / NATIVE / USER
Input proirity setting (Input Detect)
OSD オフモード (information OSD)
リモコン オフモード Normal / Lock
ポートレート機能
画面上向き 機能
保護機能 自己診断機能 ○ (温度, 入力信号, 稼働時間)
スクリーン セーバー ○ (Pixel shift) ○ (Pixel shift, Brightness)
温度センサー
無信号オフ
スケジューラ
明るさセンサ
マルチ ディスプレイ 機能 マルチスクリーン (拡大機能) ○ (Up to 10x10) ○ (Up to 5x5)
デイジー チェ-ン DVI & Display Port:9(推奨)、VGA:4(推奨) DVI :9(推奨)、VGA:4(推奨)
リモコンデイジー チェ-ン
ディスプレイ ID設定 ○(1-99)
リモコン ID設定 ○(1-99)
ビデオウオール 設定
輝度自動調整 Option
色温度自動 調整 Option
DVI 信号補正 ○(on/off機能なし)
パワーオン 遅延機能
繋ぎ目補正
付属品 リモコン 単四電池 x2 電源コード(1.8 m) VGA(D-SUB) ケーブル(1.8 m) IR 延長レシーバー RS-232Cミニプラグ変換ケーブル RS-232Cデイジーチェーンケーブル 取付/取扱説明書 リモコン 単四電池x2 電源コード(1.8 m) VGA(D-SUB) ケーブル(1.8 m) IR 延長レシーバー 取付/取扱説明書
認証取得規格 UL60950-1 / CSA C22.2 No. 60950-1 / EN60950-1 / FCC-B / EN55022-A / EN55024 / EN61000-3-2 / EN61000-3-3 / CE / Sマーク /電安法(PSE) / VCCI-B / JIS C 61000-3-2 / WEEE / Energy Star 6.0 / AS/NZS 60950 / AS/NZS CISPR 22
