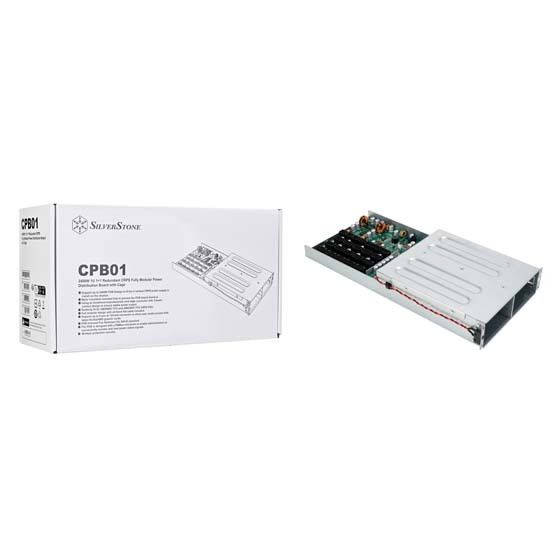

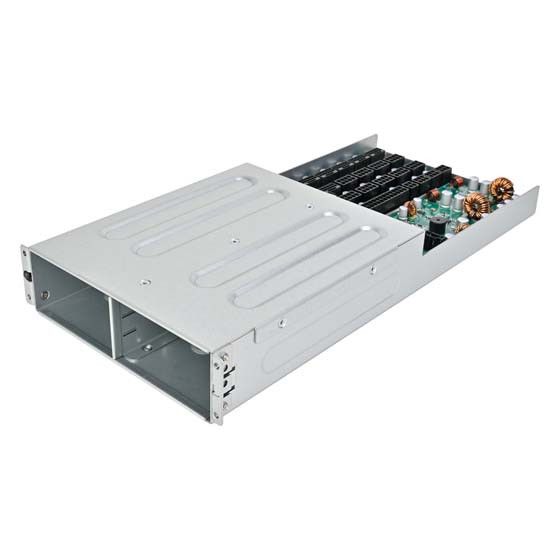

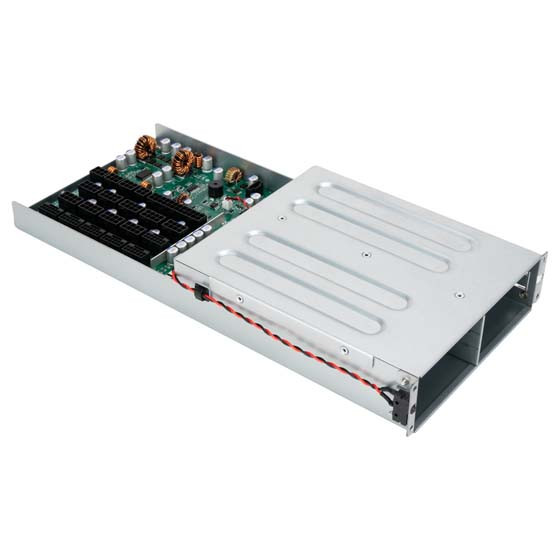

SilverStone CPB01 対応 1Uサイズ 1+1 CRPS 完全モジュラー式電源ディストリビューションボード（フレーム付き） SST-CPB01
- 新製品
- メーカー型番
- SST-CPB01
- TEKWIND型番
- SIV-SST-CPB01
- JAN/UPC
- 4589663472622
- カテゴリー
CPB01の主な特長
- 最大2400Wに対応するPDB設計で、シャーシ内に2台のCRPS電源を縦向きに搭載可能
- Mylar絶縁シートを付属し、PDB基板のショートを防止
- Amphenol製カードエッジコネクタを採用し、3ビーム接点設計で安定した電力出力を確保
- GM2000C-TFUおよびGM2400C-TFU CRPS電源に対応
- 完全モジュラー設計、配線しやすいオールブラックのフラットケーブルを付属
- 最大6個の12V-2x6コネクタに対応し、最新のNVIDIA / AMDグラフィックカードに接続可能
- UL 94V-0難燃規格に準拠し、優れた耐燃性を備えるPDB設計
- PMBusコネクタを内蔵し、電源ステータスの監視および読み取りが容易
- 多重保護回路を搭載し、システムの安定稼働を実現
製品仕様 SPEC
基本仕様
- 製品型番
- SST-CPB01
- カラー
- シルバー
- +3.3V & +5V コンバイン
- 150W
- 入力電圧
- ・最小値：11.71V
・定格値：12.2V
・最大値：12.69V - 動作温度
- 0℃ to 50℃
- 保護機能
- 過電流保護
過電圧保護 - コネクター
- ・1 × 24 / 20-Pin マザーボード電源コネクタ
・3 × 8-Pin EPS / ATX 12V コネクタ
・10 × 8 / 6-Pin PCIe グラフィックカード用電源コネクタ
・6 × 12V-2x6 コネクタ
・8 × SATA 電源コネクタ
・3 × 4-Pin 外部電源コネクタ
・1 × 5-Pin PMBus コネクタ - 寸法
- ・PDB サイズ：151mm（幅）× 160mm（奥行）
・フレーム付き PDB サイズ：169.8mm（幅）× 45.2mm（高さ）× 353mm（奥行）（ブラケット含む）
・フレームなし PDB サイズ：153.8mm（幅）× 45.2mm（高さ）× 353mm（奥行）（ブラケットなし） - その他
- • CPB01 には電源ユニットは含まれておらず、付属品はフレーム、電源分配ボード、およびケーブルのみです。
• CPB01 の固定穴位置が、お使いのシャーシの取り付け穴と互換性があるかご確認ください。
• CPB01はPDBとケージ構造で設計されています。取り付け時にはPDB上の電子部品に触れないようにし、損傷や不具合を防止してください。
• CPB01のPDB基板では通電時に赤色LEDが点灯している場合は電源およびPDBが正常に動作していることを示します。赤色LEDが点滅する場合はPDBの異常を示します（電源が1台のみ接続されている場合にも点滅することがあります）。詳細は仕様書のLED定義およびCRPS電源の仕様をご参照ください。 - 入力コネクター

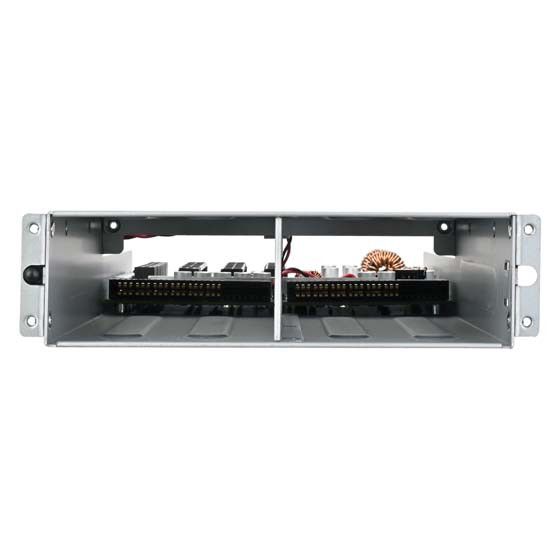

- 50ピン（25ペア）90度コネクタ
- 出力電流
- 電圧 +3.3V +5V +12V -12V +5Vsb
最大電流 25A 22A 200A 0.3A 3A - 輸送および保管温度
- -40℃ to 70℃
- 対応総出力
- <=2400W
パッケージサイズ
- 幅(W)
- 37cm
- 奥行(D)
- 12.5cm
- 高さ(H)
- 19cm
- 重量
- 3.84kg
本体サイズ
- 重量
- 3.38kg
法令関連
- 電気用品安全(PSE)
- 対象外
- 電波法(TELEC認証)
- 対象外
- RoHS対応
- RoHS対応
