Mac StudioをPCIeカードで拡張する
プロ用3Uラックマウント筐体
xMac Studio/Echo III
Thunderbolt 3/4対応 Echo IIIモジュール搭載モデル
オーディオ、ビデオ、カラーグレーディング、写真、DIT、イベント制作、放送など、プロフェッショナルなワークフロー拡張に最適化された製品です。
拡張されたパフォーマンスを、
そのまま安全に収納
Mac Studioはそのサイズと価格を大きく上回る驚異的な処理性能を発揮し、豊富なポート構成も備えています。しかし、そのMac Studioをデスクの外へ持ち出してプロフェッショナルなワークフローに組み込み、標準搭載以上に接続性を拡張するにはどうすればよいのでしょうか。
Sonnet xMac Studioは、堅牢なスチール製3Uラックマウント筐体にMac Studioを収納し、オプションのThunderbolt to PCIeカード拡張モジュールと組み合わせることで、多様なオーディオ・ビデオアプリケーションのワークフローに対応します。
拡張性を追求した設計
特殊なオーディオ・ビデオカードを接続
多くのクリエイティブ・プロフェッショナルにとって、特殊なI/Oや処理用カードを接続するPCIeカード拡張は、オーディオ・ビデオのポストプロダクション業務に欠かせません。Sonnetはプロのワークフローの柔軟性を重視してxMac Studioを設計しており、ニーズに最適なThunderbolt to PCIeカード拡張モジュールを構成したシステムを選択できます。モジュールなしのxMac Studioも用意されているため、後から追加したり、お手持ちの対応するSonnet拡張モジュール※を利用することも可能です。
- Sonnet Thunderbolt to PCIeカード拡張システムで使用されているEchoモジュールと互換性があります。
3カード拡張
Avid Pro Tools | HDXカードを3枚まで同時サポート

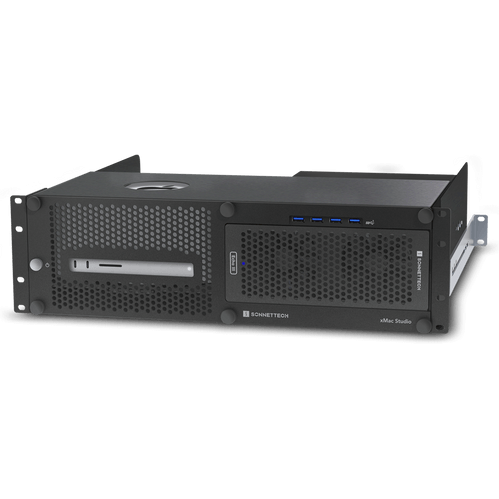

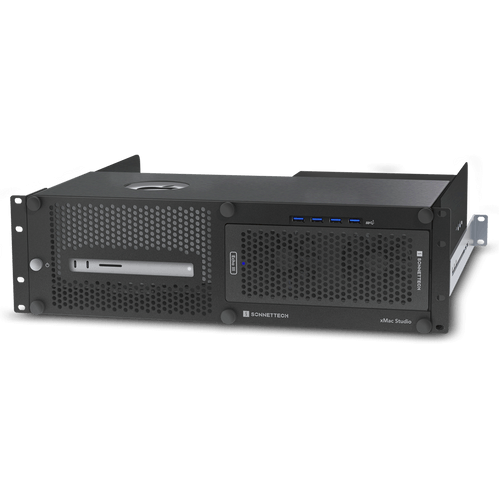

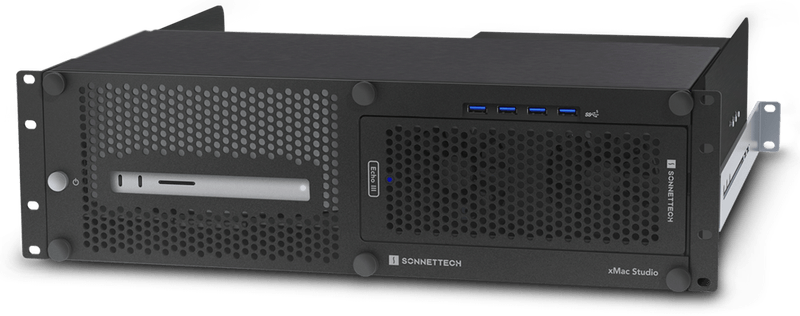

xMac Studio/Echo III
（筐体 + Echo IIIモジュール）
型番: XMAC-STD-III
- PCIe 3.1スロット×3（x16スロット×1、x8スロット×2、PCIe 4.0／3.1／2.0／1.1カードに対応）
- フルハイト・フルレングスPCIeカードを3枚まで搭載可能
- 40Gbps Thunderboltポート×2
- 400W電源（75W補助電源コネクタを装備）
- デュアルNoctua静音ファン（定格17dBA）
- 同梱品: 電源ケーブル、40Gbps Thunderboltケーブル、ThunderLok-Aコネクタロック×2、ポータブルSSD固定用の粘着マグネット×2
Echo拡張モジュールの機能
Echo III・Echo II DV T5・Echo II DV 共通のモジュール機能
多様なPCIeカード拡張に対応
ロープロファイル・ハーフレングスからフルハイト・フルレングスまで、Echo拡張モジュールはThunderbolt対応の非GPU PCIeカードすべてに対応しています。
400Wの電源を内蔵
Avid Pro Tools | HDX、AJA Kona 5、Blackmagic DeckLink 4K Extreme 12GやDeckLink 8K Pro G2、Deltacast 12G/4Cカードなど、電力を必要とするカードに対応する400W電源を内蔵。接続されたMac Studioと連動して自動的に電源がオン／オフされます。
静音ファン
デュアル温度制御・可変速のNoctuaファン（定格17dBA）により、静粛性の高い動作を実現します。
40Gbps Thunderboltインターフェース
Echo IIIモジュール ─ シングル40Gbps Thunderbolt 3インターフェースにより、搭載したPCIeカードに2800 MB/秒のPCIe帯域幅を提供します。
Mac Studio本体およびPCIeカードは付属しません
Mac StudioとPCIeカード拡張モジュールに、簡単アクセス
xMac Studioは、取り外しが簡単な前面パネルの奥にMac Studioを設置します。前面パネルの操作により、専用の前面電源ボタンでコンピュータを起動したり、4ポートUSB-Aハブ経由でUSBデバイスを接続したり、Studioの前面ポートやSDカードスロットにアクセスしたりできます。Echo PCIeカード拡張モジュールを装着した場合も、背面の3本のロック用サムねじを外すだけで、前面パネルを取り外さずにモジュールとPCIeカードを引き出してアクセスできます。xMac Studioの設計により、コンピュータを筐体から取り出すことなくケーブルの抜き差しが可能です。
xMac Studioはほとんどの構成（ラックの種類やラック内の設置位置による）で通常のWiFiおよびBluetoothの無線動作を可能にするよう設計されており、無線デバイスやiOSデバイス制御アプリを使用できます。
フロントUSB-Aポート
制作を止めない ─ 現場のスタッフとありふれたUSB-Aフラッシュドライブを共有できます
主な特長
PCIeカードスロットをMac Studioに接続
高性能PCIeカードをMac Studioで利用可能。Thunderbolt 5またはThunderbolt 3拡張モジュールから選択できます。
Mac Studioを持ち出し可能に
頑丈なゴムクッションでMac StudioとThunderbolt拡張モジュールをしっかり固定する3Uラックマウント筐体で、ワークフローに機動力を追加します。
サーバールームでの利用にも最適
標準的な取り付け穴と付属の調整可能なラックレールにより、奥行き24インチまでの標準的なサーバーラックへ簡単に設置できます。
前面から背面への気流管理
筐体・Mac Studio・Thunderbolt拡張モジュールを通る直接的な気流をサポート。他のラックマウント機器の間に設置してもデスク上と同等の冷却性能を維持します。
前面電源ボタンと統合USB-Aポート
前面パネルのボタンでコンピュータ背面の電源スイッチを操作可能。統合USB-Aハブで4台のUSB周辺機器をMac Studioに接続できます。
簡単アクセス
工具不要 ─ サムねじで固定された取り外し可能な前面パネルにより、Mac Studioの設置・アクセスが簡単です。Thunderbolt拡張モジュールは背面の3本のサムねじで固定され、前面パネルを外さずに前面から取り外し・再設置が可能です。
オープンなスロット・ポートアクセス
コンピュータのSDカードスロットや前面・背面パネルのポートにアクセス可能。ケーブルの接続・取り外しを簡単に行えます。
ストレージ用のスペース
コンピュータ下部のカバー付き開口部内に、Thunderbolt／USB SSD（別売り）を2台収納可能なスペースを用意。付属の粘着マグネット2個で固定できます。
冷却設計 ─ Mac Studioの熱設計をそのまま活かす
xMac Studioは、ラック内の再循環する暖気にMac Studioを閉じ込めることなく固定し、ラック内でもデスク上と同様に涼しく保つMac Studio本来の熱設計をサポートします。前面パネルの通気口と、Mac Studio下部の密閉されたチャンバーにより、コンピュータは底面から冷たい空気を取り込むことができ、完全に開放された背面から暖かい空気を妨げなく排出できます。
SSD用の収納スペース
Mac Studio下部にThunderboltまたはUSB SSDを2台まで安全に収納
xMac Studioはコンピュータ下部に、幅約3.2インチ×高さ約0.75インチまでのThunderboltまたはUSB SSD（別売り）を2台収納できるスペースを備えています。背面のアクセスパネルを外し、付属の粘着マグネットをSSD底面に貼り付けてから挿入し、コンピュータに接続してパネルを再度取り付けるだけです。このスペースは、その他の薄型バスパワー機器の収納にも利用できます。
3枚を超えるPCIeカードを接続したい場合

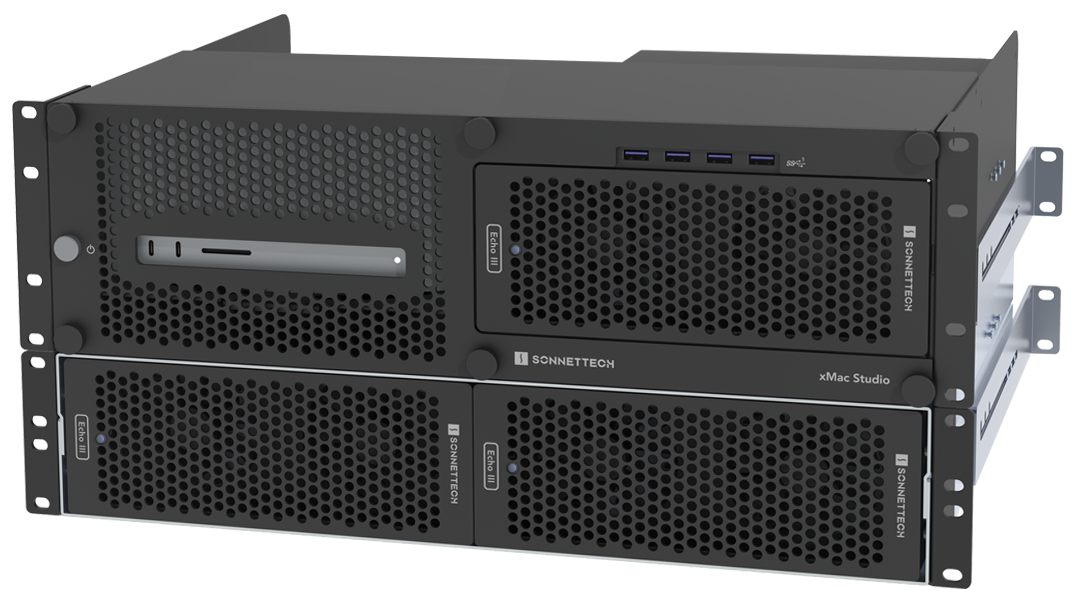

xMac Studio/Echo III + Echo III Rackmount
Mac Studioコンピュータは4基または6基のThunderboltポートを備え、各ポートは専用バスでサポートされているため、ポートごとにフルPCIe帯域幅を利用できます。3枚を超えるPCIeカード、または複数の高帯域幅カードを必要とするワークフローには、xMac Studio/Echo IIIシステムに、追加のEcho IIIモジュールを搭載したEcho III Rackmountシステムを組み合わせることで、わずか5Uのラックスペースで最大9枚のプロ用PCIeカードを接続できます。さらなる拡張が必要でラックスペースに余裕がある場合は、追加の拡張システムを増設することも可能です。
PCIeカードを2台のMac Studioに接続したい場合

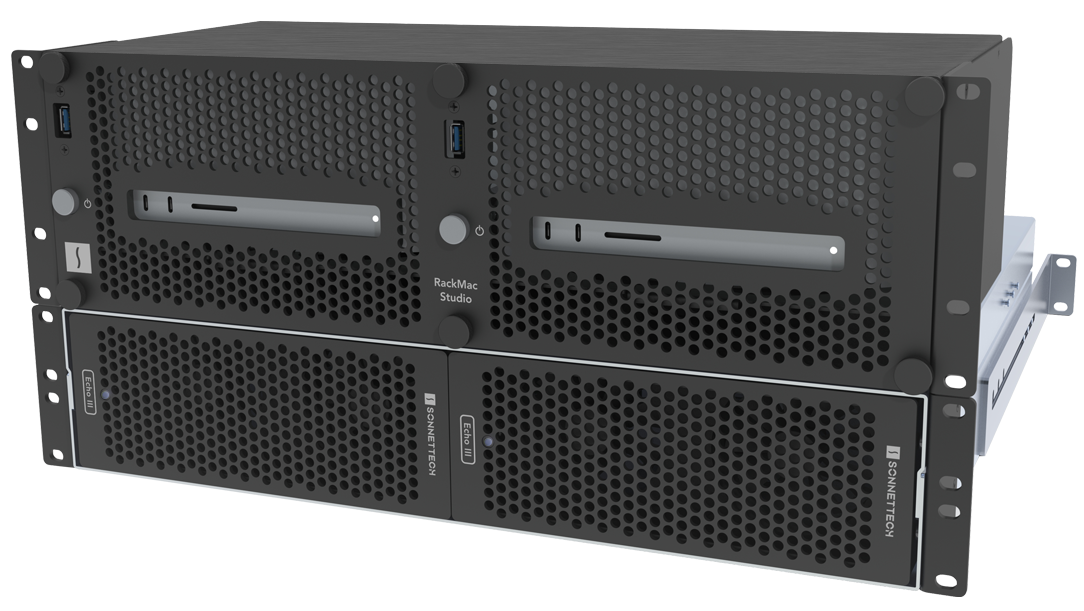

RackMac Studio筐体 + Echo III Rackmount
2台のMac StudioコンピュータにPCIeカード拡張を追加する必要がある場合は、RackMac Studio 3Uラックマウント筐体を選び、追加のEcho IIIモジュールを構成したEcho III Rackmountシステムを組み合わせます。各モジュールを別々のMac Studioに接続し、すべてをわずか5Uのラックスペースに収めることができます。
