Mac StudioをPCIeカードで拡張する
プロ用3Uラックマウント筐体
xMac Studio/Echo II DV T5
Thunderbolt 5対応 Echo II DV T5モジュール搭載モデル
オーディオ、ビデオ、カラーグレーディング、写真、DIT、イベント制作、放送など、プロフェッショナルなワークフロー拡張に最適化された製品です。
拡張されたパフォーマンスを、
そのまま安全に収納
Mac Studioはそのサイズと価格を大きく上回る驚異的な処理性能を発揮し、豊富なポート構成も備えています。しかし、そのMac Studioをデスクの外へ持ち出してプロフェッショナルなワークフローに組み込み、標準搭載以上に接続性を拡張するにはどうすればよいのでしょうか。
Sonnet xMac Studioは、堅牢なスチール製3Uラックマウント筐体にMac Studioを収納し、オプションのThunderbolt to PCIeカード拡張モジュールと組み合わせることで、多様なオーディオ・ビデオアプリケーションのワークフローに対応します。
拡張性を追求した設計
特殊なオーディオ・ビデオカードを接続
多くのクリエイティブ・プロフェッショナルにとって、特殊なI/Oや処理用カードを接続するPCIeカード拡張は、オーディオ・ビデオのポストプロダクション業務に欠かせません。Sonnetはプロのワークフローの柔軟性を重視してxMac Studioを設計しており、ニーズに最適なThunderbolt to PCIeカード拡張モジュールを構成したシステムを選択できます。モジュールなしのxMac Studioも用意されているため、後から追加したり、お手持ちの対応するSonnet拡張モジュール※を利用することも可能です。
- Sonnet Thunderbolt to PCIeカード拡張システムで使用されているEchoモジュールと互換性があります。
2カード拡張
M3 UltraおよびM4 Max搭載Mac Studioに最適

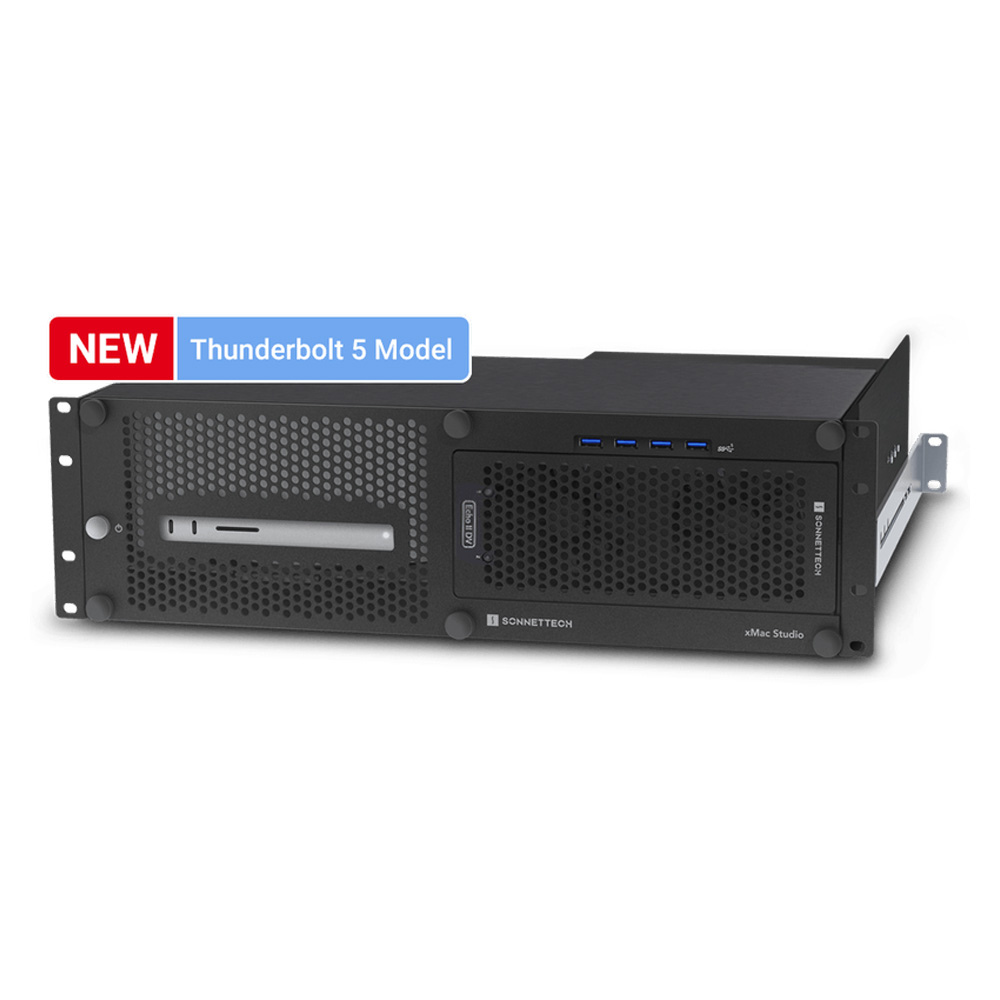

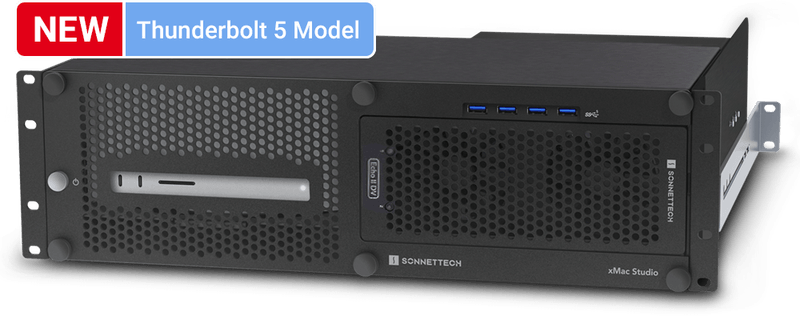

xMac Studio/Echo II DV T5
（筐体 + Echo II DV T5モジュール）
2スロット×最大6000 MB/秒の帯域幅
高帯域幅のDV I/Oカード2枚を、同時にフル6000 MB/秒で駆動
型番: XMAC-STD-IIDVT5
- PCIe 4.0スロット×2（x16スロット×2、PCIe 4.0／3.1／2.0／1.1カードに対応）
- デュアルThunderbolt 5ホストインターフェース（各スロットに1系統）（各スロットに6000 MB/秒のPCIe帯域幅を割り当て）
- フルハイト・フルレングス・シングル幅PCIeカードを2枚まで搭載可能
- 80Gbps Thunderbolt 5ポート×4
- 400W電源（75W補助電源コネクタ×2を装備）
- デュアルNoctua静音ファン（定格17dBA）
- 同梱品: 電源ケーブル、120Gbps Thunderbolt 5ケーブル×2、ThunderLok-Aコネクタロック×2、ポータブルSSD固定用の粘着マグネット×2

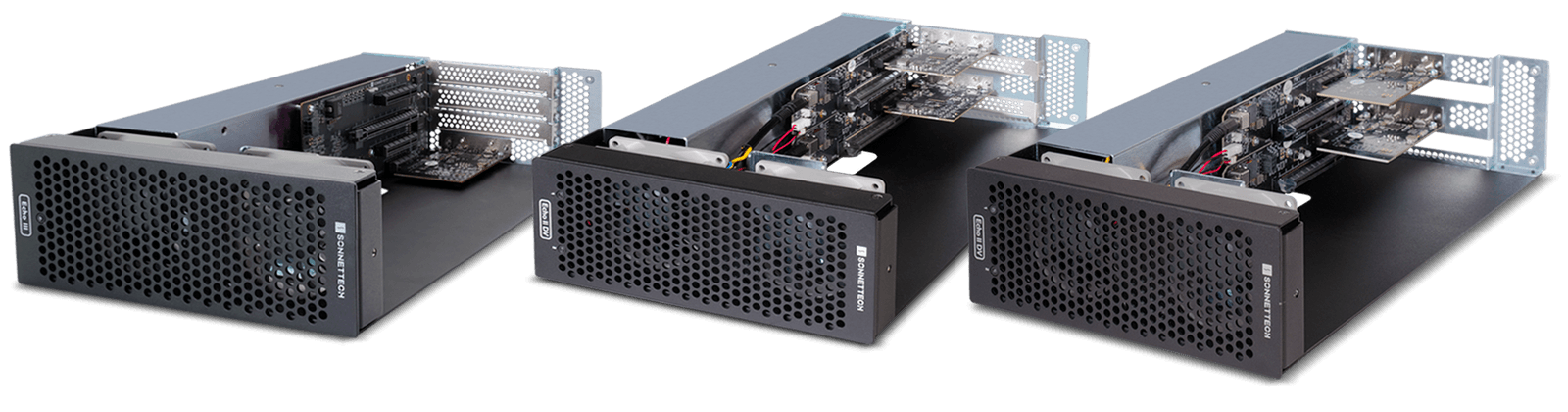

Echo拡張モジュールの機能
Echo III・Echo II DV T5・Echo II DV 共通のモジュール機能
多様なPCIeカード拡張に対応
ロープロファイル・ハーフレングスからフルハイト・フルレングスまで、Echo拡張モジュールはThunderbolt対応の非GPU PCIeカードすべてに対応しています。
400Wの電源を内蔵
Avid Pro Tools | HDX、AJA Kona 5、Blackmagic DeckLink 4K Extreme 12GやDeckLink 8K Pro G2、Deltacast 12G/4Cカードなど、電力を必要とするカードに対応する400W電源を内蔵。接続されたMac Studioと連動して自動的に電源がオン／オフされます。
静音ファン
デュアル温度制御・可変速のNoctuaファン（定格17dBA）により、静粛性の高い動作を実現します。
80Gbps Thunderboltインターフェース
Echo II DV T5モジュール専用 ─ デュアル80Gbps Thunderbolt 5インターフェースにより、各PCIeカードに6000 MB/秒のPCIe帯域幅を提供します。
フルPCIe帯域幅を発揮する接続

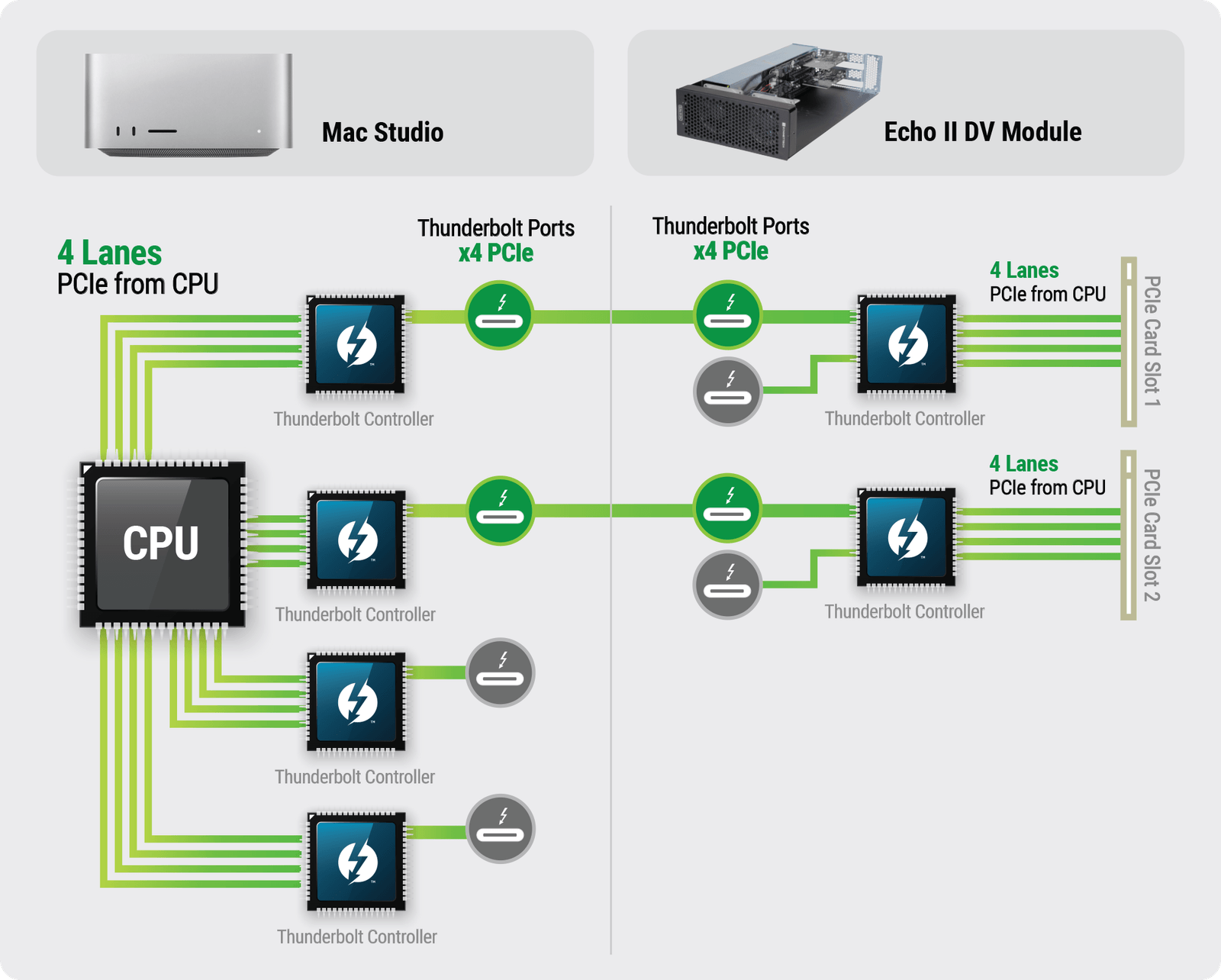

Echo II DV T5モジュールの帯域幅パフォーマンス
各カードスロットに独立したThunderboltインターフェースを採用することで、Echo II DVモジュールは、独立したPCIe帯域幅を持つ2つのMac Studio Thunderbolt/USB4ポートに接続した際、各スロットにフルのThunderbolt PCIe帯域幅を提供するよう設計されています。
Mac Studio本体およびPCIeカードは付属しません
Mac StudioとPCIeカード拡張モジュールに、簡単アクセス

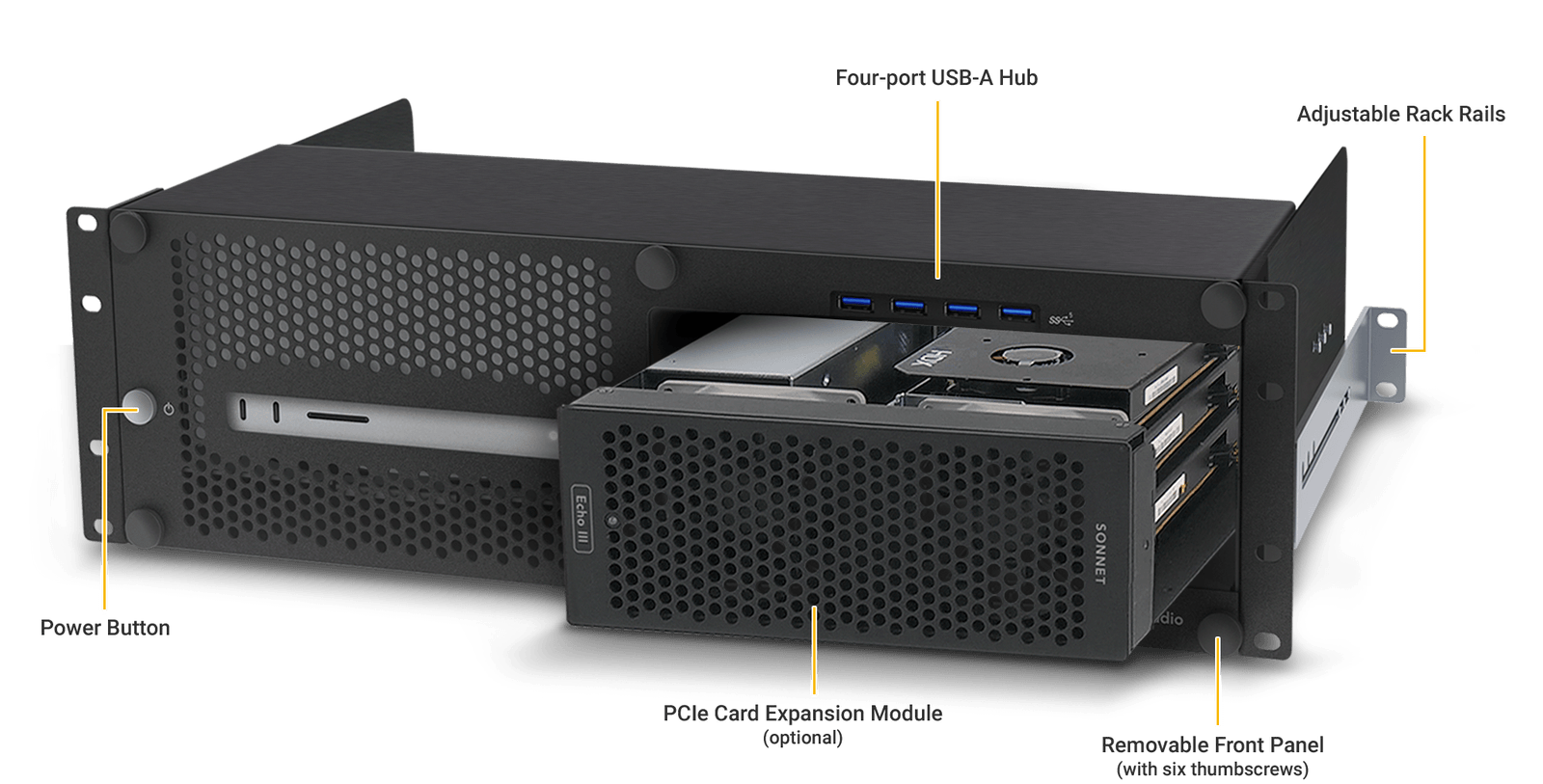

xMac Studioは、取り外しが簡単な前面パネルの奥にMac Studioを設置します。前面パネルの操作により、専用の前面電源ボタンでコンピュータを起動したり、4ポートUSB-Aハブ経由でUSBデバイスを接続したり、Studioの前面ポートやSDカードスロットにアクセスしたりできます。Echo PCIeカード拡張モジュールを装着した場合も、背面の3本のロック用サムねじを外すだけで、前面パネルを取り外さずにモジュールとPCIeカードを引き出してアクセスできます。xMac Studioの設計により、コンピュータを筐体から取り出すことなくケーブルの抜き差しが可能です。
xMac Studioはほとんどの構成（ラックの種類やラック内の設置位置による）で通常のWiFiおよびBluetoothの無線動作を可能にするよう設計されており、無線デバイスやiOSデバイス制御アプリを使用できます。

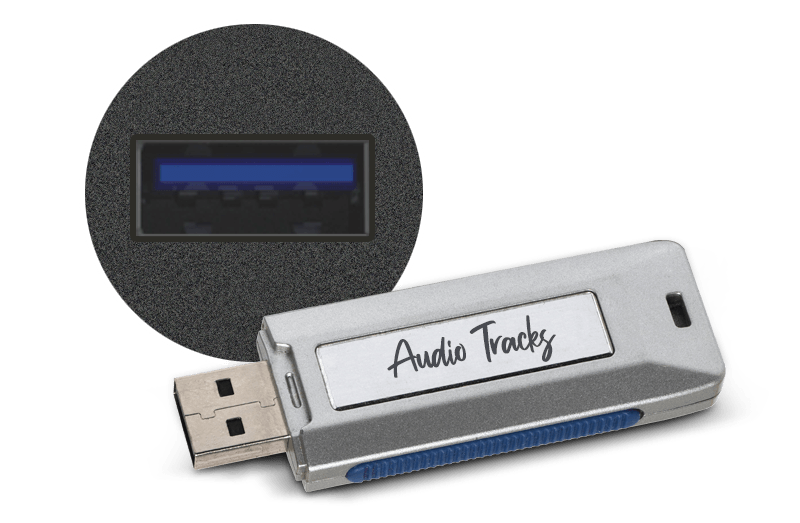

フロントUSB-Aポート
制作を止めない ─ 現場のスタッフとありふれたUSB-Aフラッシュドライブを共有できます
主な特長
PCIeカードスロットをMac Studioに接続
高性能PCIeカードをMac Studioで利用可能。Thunderbolt 5またはThunderbolt 3拡張モジュールから選択できます。
Mac Studioを持ち出し可能に
頑丈なゴムクッションでMac StudioとThunderbolt拡張モジュールをしっかり固定する3Uラックマウント筐体で、ワークフローに機動力を追加します。
サーバールームでの利用にも最適
標準的な取り付け穴と付属の調整可能なラックレールにより、奥行き24インチまでの標準的なサーバーラックへ簡単に設置できます。
前面から背面への気流管理
筐体・Mac Studio・Thunderbolt拡張モジュールを通る直接的な気流をサポート。他のラックマウント機器の間に設置してもデスク上と同等の冷却性能を維持します。
前面電源ボタンと統合USB-Aポート
前面パネルのボタンでコンピュータ背面の電源スイッチを操作可能。統合USB-Aハブで4台のUSB周辺機器をMac Studioに接続できます。
簡単アクセス
工具不要 ─ サムねじで固定された取り外し可能な前面パネルにより、Mac Studioの設置・アクセスが簡単です。Thunderbolt拡張モジュールは背面の3本のサムねじで固定され、前面パネルを外さずに前面から取り外し・再設置が可能です。
オープンなスロット・ポートアクセス
コンピュータのSDカードスロットや前面・背面パネルのポートにアクセス可能。ケーブルの接続・取り外しを簡単に行えます。
ストレージ用のスペース
コンピュータ下部のカバー付き開口部内に、Thunderbolt／USB SSD（別売り）を2台収納可能なスペースを用意。付属の粘着マグネット2個で固定できます。
冷却設計 ─ Mac Studioの熱設計をそのまま活かす

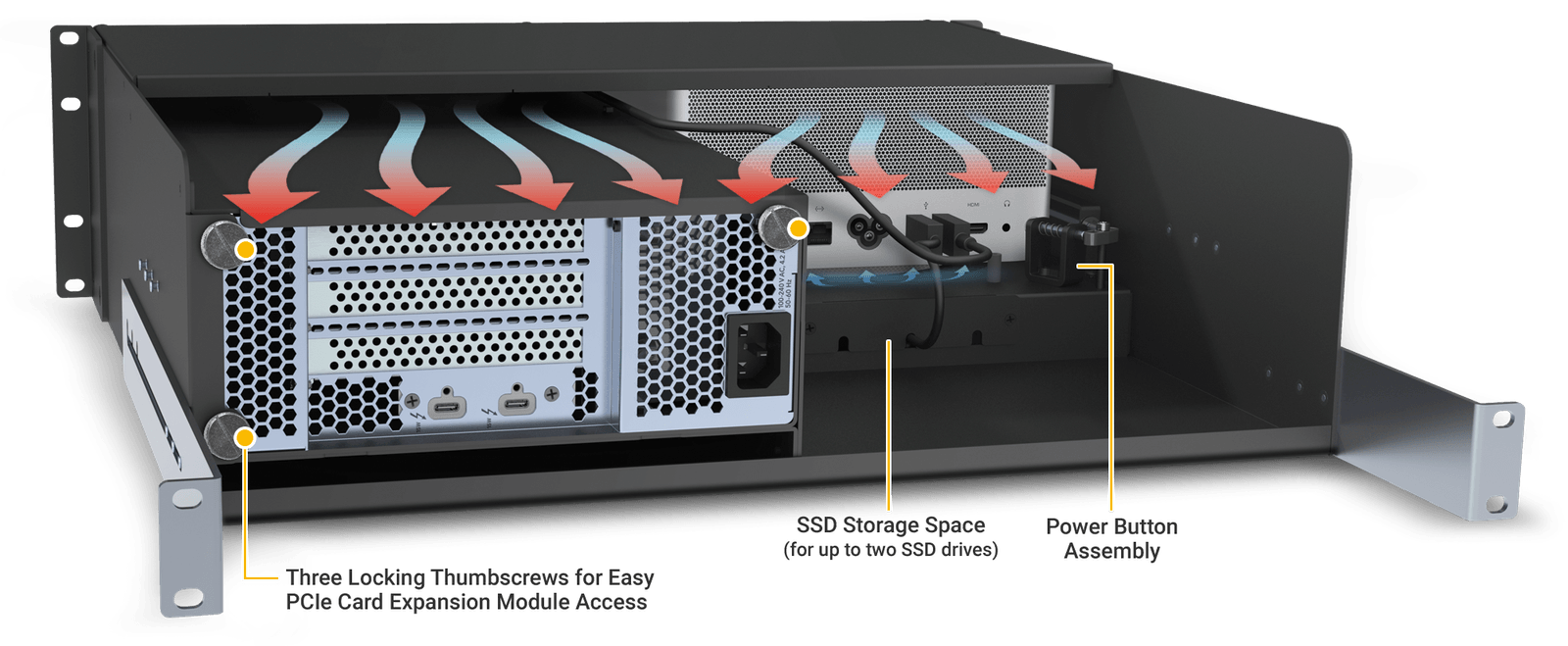

xMac Studioは、ラック内の再循環する暖気にMac Studioを閉じ込めることなく固定し、ラック内でもデスク上と同様に涼しく保つMac Studio本来の熱設計をサポートします。前面パネルの通気口と、Mac Studio下部の密閉されたチャンバーにより、コンピュータは底面から冷たい空気を取り込むことができ、完全に開放された背面から暖かい空気を妨げなく排出できます。
SSD用の収納スペース
Mac Studio下部にThunderboltまたはUSB SSDを2台まで安全に収納

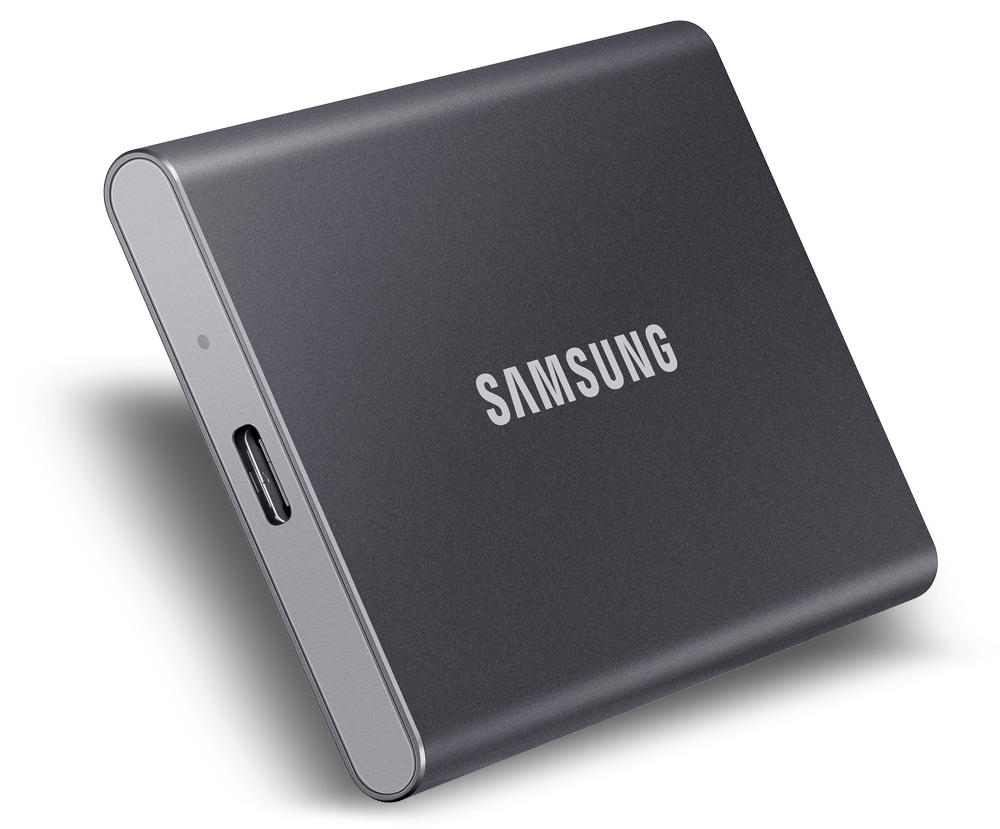

xMac Studioはコンピュータ下部に、幅約3.2インチ×高さ約0.75インチまでのThunderboltまたはUSB SSD（別売り）を2台収納できるスペースを備えています。背面のアクセスパネルを外し、付属の粘着マグネットをSSD底面に貼り付けてから挿入し、コンピュータに接続してパネルを再度取り付けるだけです。このスペースは、その他の薄型バスパワー機器の収納にも利用できます。
バンド幅を必要とするPCIeカードを4枚接続したい場合

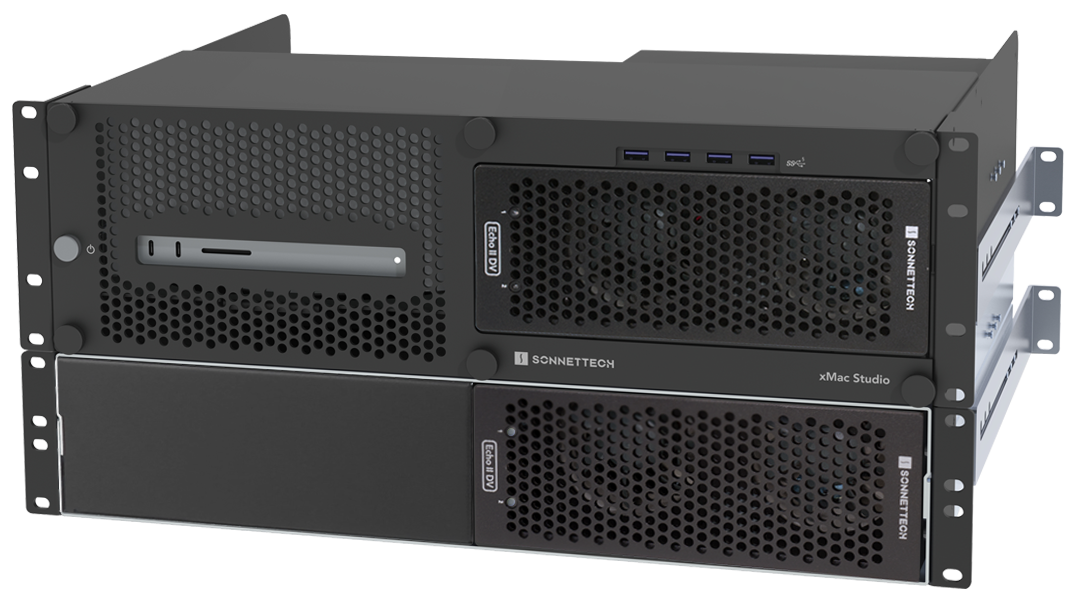

xMac Studio/Echo II DV T5 + Echo II DV T5 Rackmount
対象: M3 UltraおよびM4 Max搭載Mac Studio
究極のパフォーマンスを求めるならThunderbolt 5拡張へアップグレードを。xMac Studio/Echo II DV T5システムを選び、Echo II DV T5 Rackmountシステムを追加することで、Thunderbolt 5対応Mac Studioの能力を最大限に引き出せます。
