Intel® Sandy Bridge ATXマザーボード
Intel® Q67チップセット搭載
・JAN/UPC：4717677407518
・メーカー型番：EAX-Q67-A3R
・TEKWIND型番：AVA-EAX-Q67-A3R
・ Intel® Sandy Bridge Desktop LGA1155サポート
・ Intel® Q67チップセット搭載
・ デュアルチャンネルDDR3 800/1066/1333/1600MHz
ECC機能なし 240ピンUDIMM対応
・ オンチップグラフィックスコントローラー
・ 5.1-ch HD オーディオ, デュアルGigabitイーサネット
・ 1 PCIex16, 1 PCIex4, 1 PCIex1, 4 PCI
・ 2 SATA 3.0, 4 SATA II
・ 6 COM, 12 USB, 8-bit GPIO
・ オプション：TPM 1.2
・ 寸法 : 304.8mm x 243.84mm
製品についてお気軽にお問い合わせください

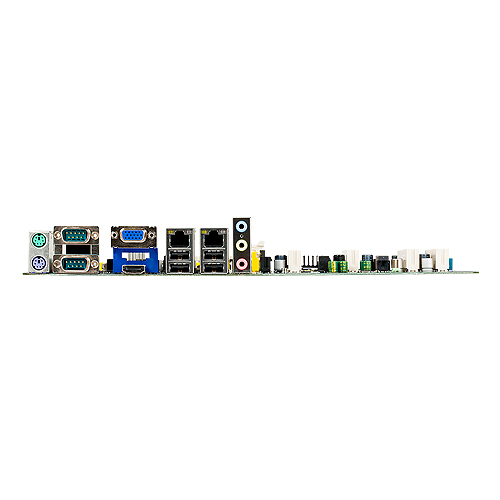

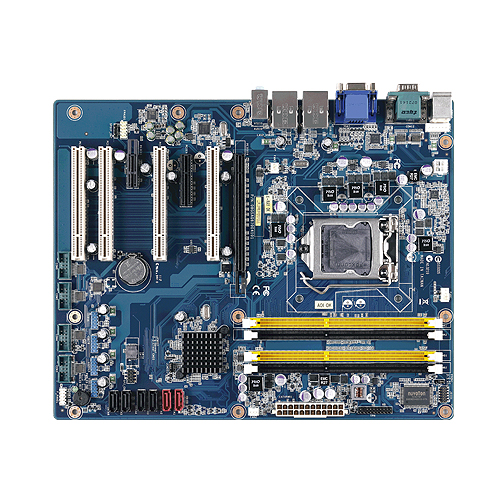

この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI 64Mbit SPI BIOS |
|---|---|
| CPU | Intel® Sandy Bridge Desktop LGA1155 （Socket H2） |
| Expansion | 1 x PCIex16, 1 x PCIex4, 1 x PCIex1, 4 x PCI |
| FSB | 1333/ 1066/ 800MHz |
| H/W Status Monitor | Monitoring Temperatures, Voltages and Fan Status with Auto Throttling Control |
| I/O Chip | Nuvoton NCT6776F |
| RAID | RAID 0,1,5 and 10 |
| S3/ S4 | Yes |
| System Chipset | Intel® Q67 |
| System Memory | Four 240-pin DIMM Sockets Support Up to 16GB Dual Channel DDR3 1066/1333/1600 SDRAM, Non-ECC |
| TPM | TPM1.2 （Optional） |
| Wake up and LAN/RING | LAN Mode （PME/ RPL） |
| Watchdog Timer | Reset: 1sec. ～ 255min. and 1sec. or 1min./step |
I/O
| GPIO | 8-bit General Purpose I/O for 4-bit DI and 4-bit DO |
|---|---|
| MIO | 6 x RS-232, 2 x SATA 3.0, 4 x SATA II, 1 x PS/2 Keyboard, 1 x PS/2 Mouse |
| USB | 12 USB 2.0 （4 Rear, 8 Internal） |
Display
| Chipset | Integrated GFX |
|---|---|
| Display Memory | Shared System Memory |
| Dual Display | VGA ＋ HDMI |
| HDMI | Through ADD2 HDMI Card |
| Resolution | Onboard VGA: SXGA 2048 x 1536 @ 60Hz; Onboard HDMI 1.3: 1920 x 1080 |
| VGA | Through ADD2 VGA Card |
Ethernet
| LAN1 | Intel® 82579LM Gigabit Ethernet |
|---|---|
| LAN2 | Intel® 82583V Gigabit Ethernet |
Mechanical & Environmental
| Operating Humidity | 0％ ～ 90％ Relative Humidity, Non-condensing |
|---|---|
| Operation Temperature |
0 ～ 60°C （32 ～ 140°F） |
| Power Requirement | ＋12V （6.86A）, ＋5V （2.33A）, ＋3.3V （1.67A）, 5VSB （0.95A） |
| Power Type | AT/ ATX |
| Size ( L x W ) | 12” x 9.6” （304.8mm x 243.84mm） |
| Storage Temperature | -40 ～ 75°C （-40 ～ 167°F） |
| Weight | 1.32lbs （0.6Kg） |
