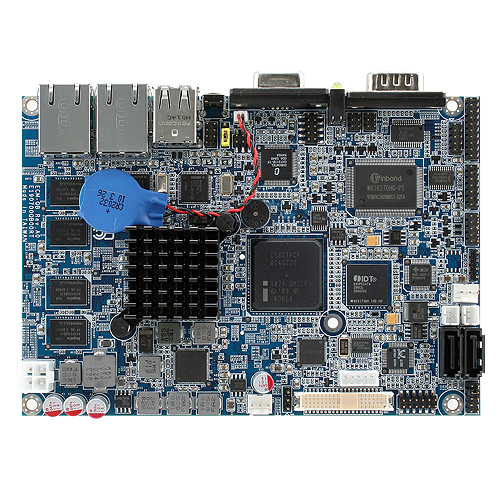

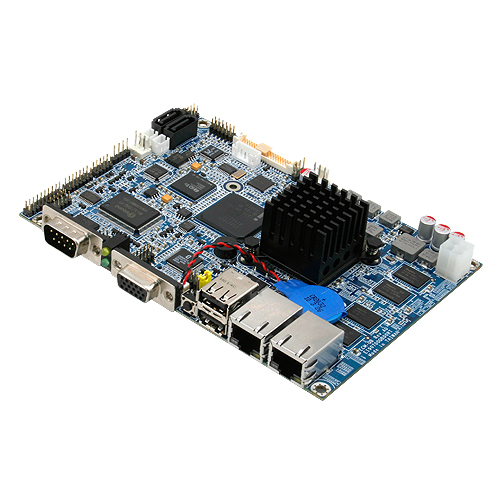

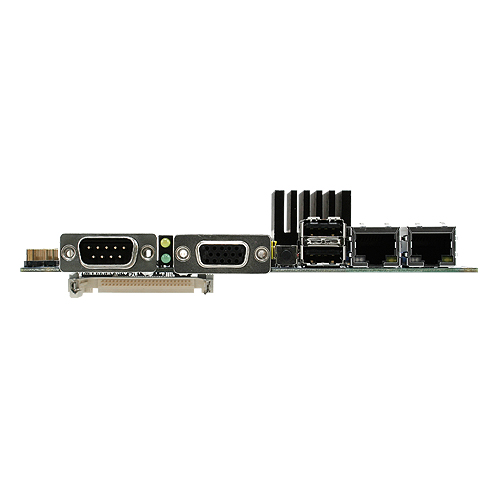

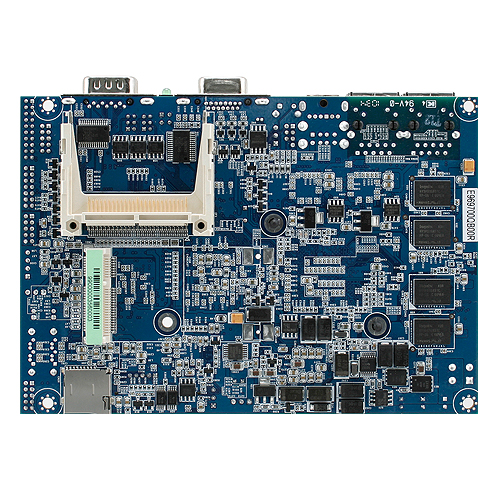

Intel Atom E640 3.5”マイクロモジュール
Intel Platform Controller Hub EG20T
チップセット搭載
・JAN/UPC:4719552733989
・メーカー型番:ECM-QB-E640-A2R
・TEKWIND型番:AVA-ECM-QB-E640-A2R
・ オンボードIntel Atom E640 1.00GHzプロセッサー
・ Intel Platform Controller Hub EG20Tチップセット搭載
・ オンボード DDR2 1GBメモリー
・ デュアルディスプレイ, シングルチャンネル18/24-bit LVDS
・ 7.1-ch オーディオ、デュアルGigabitイーサネット
・ 2 SATA, 1 CAN Bus, 5 COM, 4 USB, 16-bit GPIO
・ 1 MicroSD, 1 CF
・ 1 Mini PCIe カード
・ 寸法 : 146mm x 101mm
スペック
System
CPU | Onboard Intel® Atom™ E640 1.00GHz CPU |
---|---|
BIOS | AMI 8Mbit SPI BIOS |
System Chipset | Intel® Platform Controller Hub EG20T |
I/O Chip | Nuvoton W83627DHG |
System Memory | Onboard DDR2 1GB Memory |
SSD | 1 x CF Socket, 1 x MicroSD |
Watchdog Timer | Reset: 1us to 10min (Tunnel Creek) |
H/W Status Monitor | Monitoring System Temperature, Voltage, and Cooling Fan Status. Auto Trotting Control when CPU Overheats |
Expansion | 1 x PCIe Mini Card Slot, 1 x LPC |
I/O
MIO | 2 x SATA, 3 x RS-232, 1 x RS-422, 1 x RS-485, 1 x CAN |
---|---|
USB | 4 x USB 2.0 |
DI/O | 8-bit GPI and 8-bit GPO |
Display
LVDS | Single-channel 18/24-bit LVDS |
---|---|
Multiple Display | CRT + LVDS |
Chipset | Intel® Tunnel Creek Integrated |
Resolution | CRT Mode: 1280 x 1024 @ 85Hz (by Chrontel CH7317B); LCD/ Simultaneous Mode: 1280 x 768 @ 60Hz |
Audio
AC97 Codec | Realtek ALC892 Suport 5.1-CH Audio |
---|---|
Audio Interface | Mic-in, Line-in, CD audio-in, Line-out |
Ethernet
LAN | Dual Intel® 82574L PCI-E Gigabit Ethernet (82574IT for Wide Temp.) |
---|---|
Ethernet Interface | 1000 Base-Tx Gigabit Ethernet Compatible |
Mechanical & Environmental
Power Requirement | +12V |
---|---|
Power Type | Single Power AT/ ATX |
Operation Temperature | 0 ~ 60°C (32 ~ 122°F) |
Operating Humidity | 0%~90% Relative Humidity, Non-condensing |
Size ( L x W ) | 5.7" x 4" (146mm x 102mm) |
Weight | 0.44lbs (0.2kg) |
