Ultrastar Data60ハイブリッドストレージプラットフォーム

  • 仕様
  • SNSでシェアする

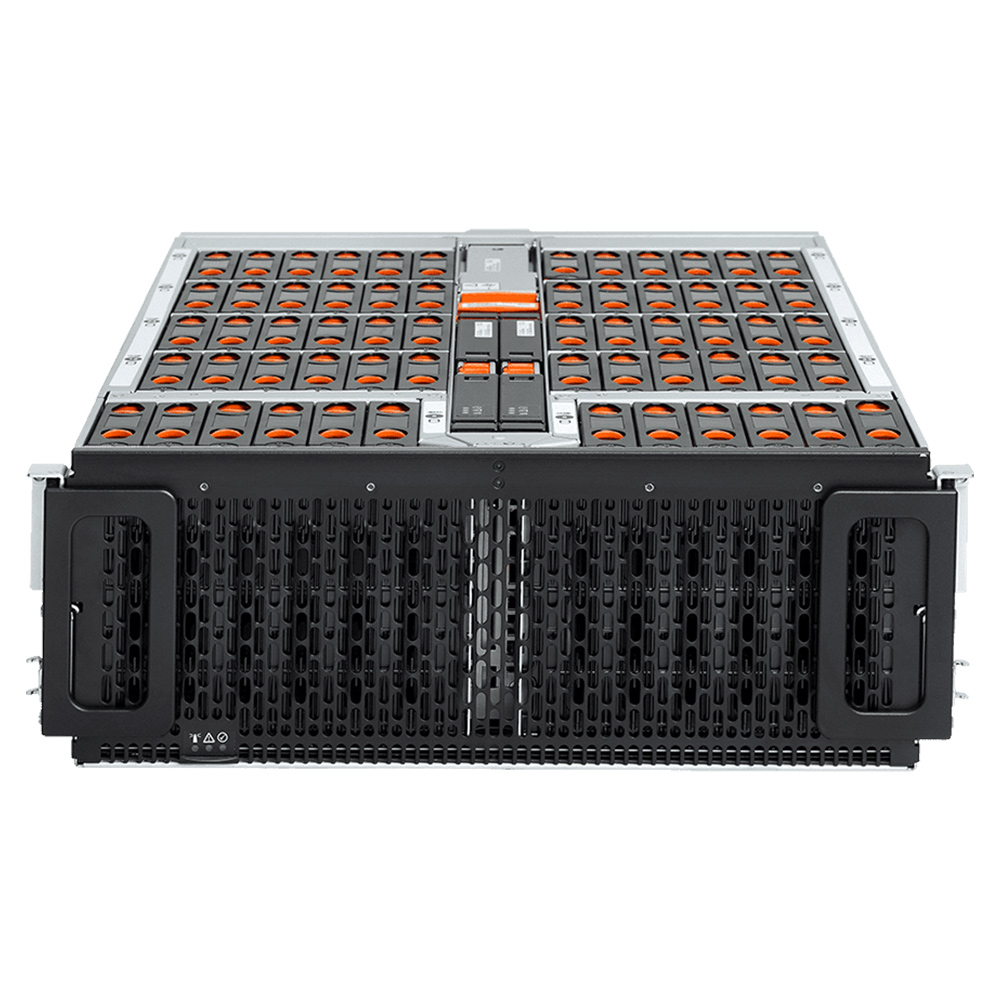

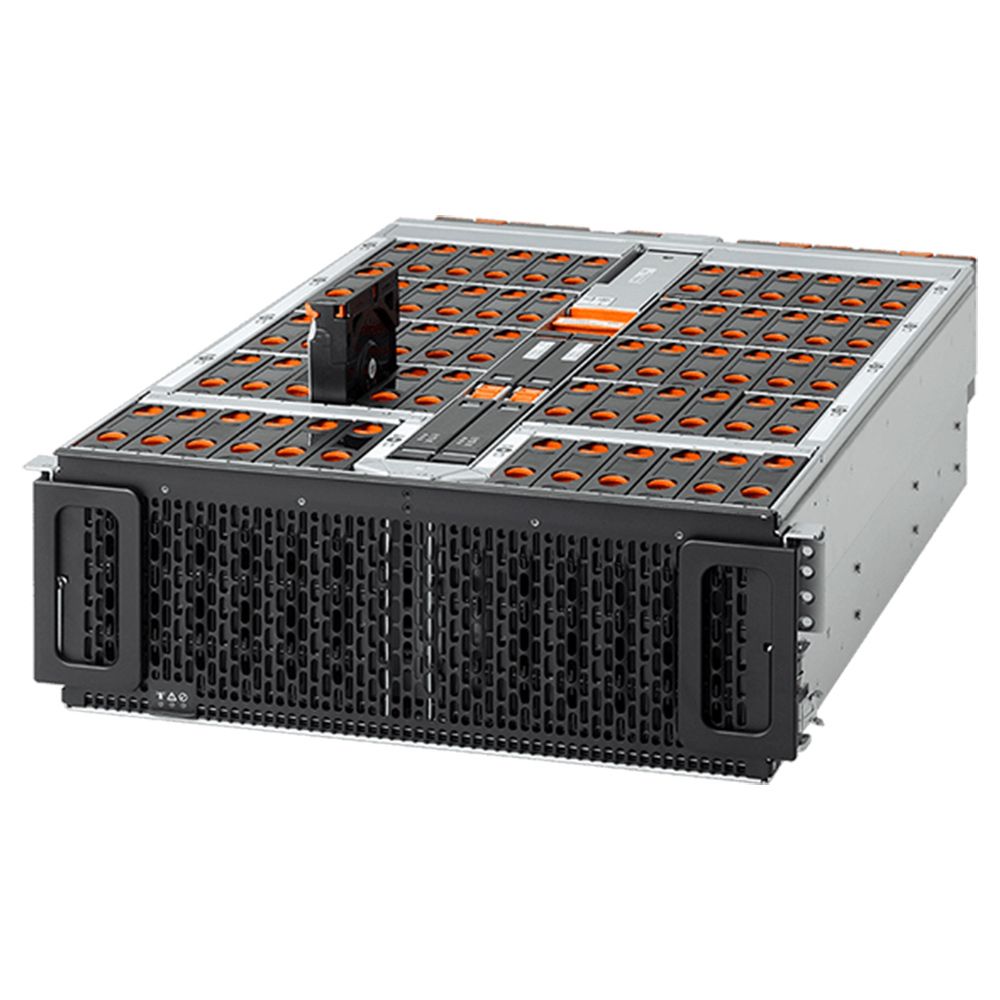

Ultrastar Data60

ソフトウェア定義型ストレージ(SDS)のための
JBODストレージエンクロージャー

メーカー型番
Ultrastar Data60
TEKWIND型番
Ultrastar Data60
JAN/UPC
-
Ultrastar Data60の主な特長
高密度と柔軟性を実現する設計
Ultrastar Data60ハイブリッドストレージプラットフォームは、次世代のディスアグリゲートストレージシステムやソフトウェアデファインドストレージ(SDS)システムのキーデバイスです。コンパクトで効率的なフォームファクタにより、HDDとSSDの組み合わせを柔軟に指定して、容量、パフォーマンス、コストのバランスをとることができます。

負荷の大きいアプリケーション向けにはドライブスロットのうち最大24スロットにSSD を搭載して高性能のデータティアを構成できます。単一のプラットフォームでファストデータとビッグ データの両方に対応が可能です。高密度な共有 HDD またはハイブリッドストレージを必要とするクラウドサービスプロバイダー、大規模エンタープライズのお客様、ストレージ OEMおよび代理店 / インテグレーターがストレージに求める厳しいニーズにも対応します。

用途・用例
  • SDS環境
  • ビッグデータ
  • プライベートクラウド
  • データ分析
  • クラウドインフラストラクチャ

製品の特長

  • 最大 60 台の Ultrastar® HDD(SAS また は SATA)
  • 最 大 24 台 の SSD(SAS)を搭載できるハイブリッド構成でデータ高 速化ティアを作成
  • 20TB SMR HDD を使用し た4U で最大 1.2PTB の 物理容量
  • 最大 4 台までデイジーチェーン接続可能 で合計 4.8PB の 物理容量を実 現
  • デュアルポートの SAS による高可用性またはシングルポートの SATA によるコ スト抑制
  • 高さ 4U、奥行 712mm
  • 最大 12 x 12Gb/ 秒の SAS3 ホスト接続
  • 特許取得の IsoVibe テクノロジーにより高負荷時でも最大限の性能を発揮
  • エンタープライズ クラスの冗長性を備え たホットスワップ可能な電源供給ユニッ ト、IO モジュール、ファン
  • 先進の ArcticFlow テクノロジーで冷却を 向上

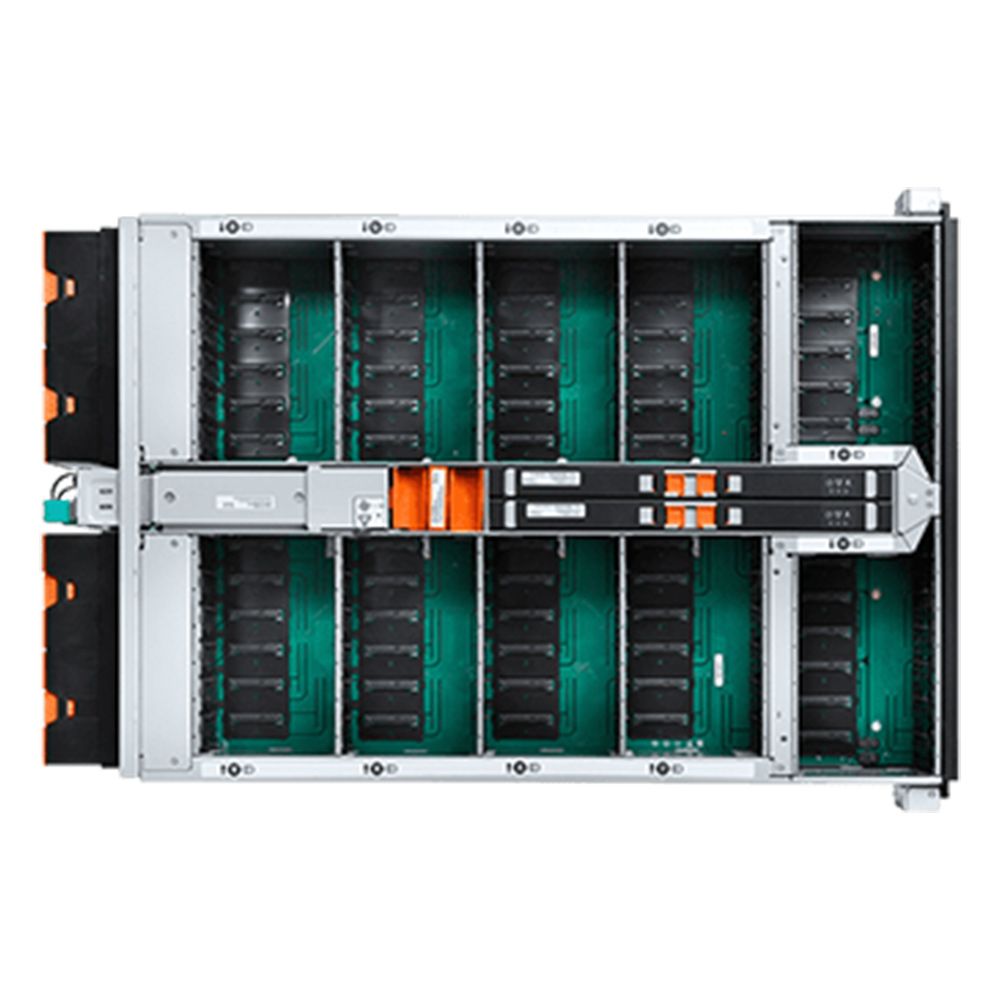

  • ラックマウントの上部カバーをスライドさせることにより迅速で 容易な保守を実現
  • 5 年間の製品保証期間

テクノロジー

特許取得の振動分離技術 ― IsoVibe

ベースボード上の精密な切り込みがシャーシ内のドライブにサスペンション効果を与えドライブへの振動の伝わりを遮断します。
これにより、すべてのドライブがフル稼動しているときでも安定した性能を維持できます。

革新的な熱分布冷却技術 ― ArcticFlow

冷却風をシャーシ中央部に導くことで一般的なシステムに比べてドライブが稼動するときの温度を低く抑え、温度のムラも減ります。これにより、ファンの速度の抑制、振動の減少、電力消費の削減、静音での稼動を実現でき、信頼性向上にも影響を与えます。

こうしたイノベーションにより前世代の機種と比べHDDの故障返却率を62%削減することを可能にしました
これらのテクノロジーの詳細は以下の動画をご覧ください。

動画を見る

  • 実際のドライブ返品データに基づいており、製品仕様は変更しておらず、保証はされません。

製品仕様

ドライブの最大数

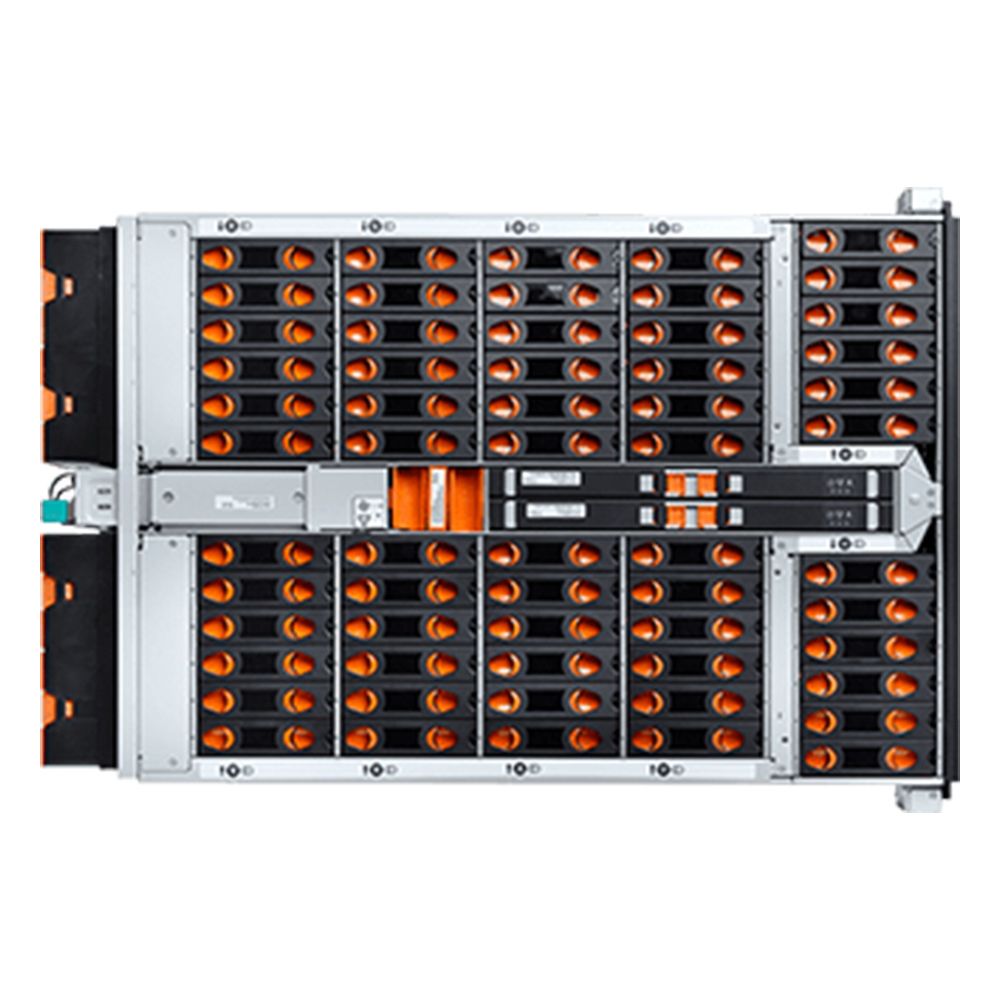

・60 × 3.5インチ ドライブベイ
・SAS SSDを最大24台まで搭載可能
ドライブのインターフェイス
・12Gb/秒 SAS
・6Gb/秒 SATA
使用可能なドライブ容量
・HDDは最大18TB CMRまたは最大20TB SMR
・SSDは最大15.36TB
ホスト インターフェイス
・2重化されたI/Oモジュール(IOM)
・IOMあたり6 × Mini-SAS HDポート
重量
・4U60(ドライブ非搭載):27.3kg(60ポンド)
・4U60(HDD60台搭載):79.4kg(175ポンド)
LEDインジケーター

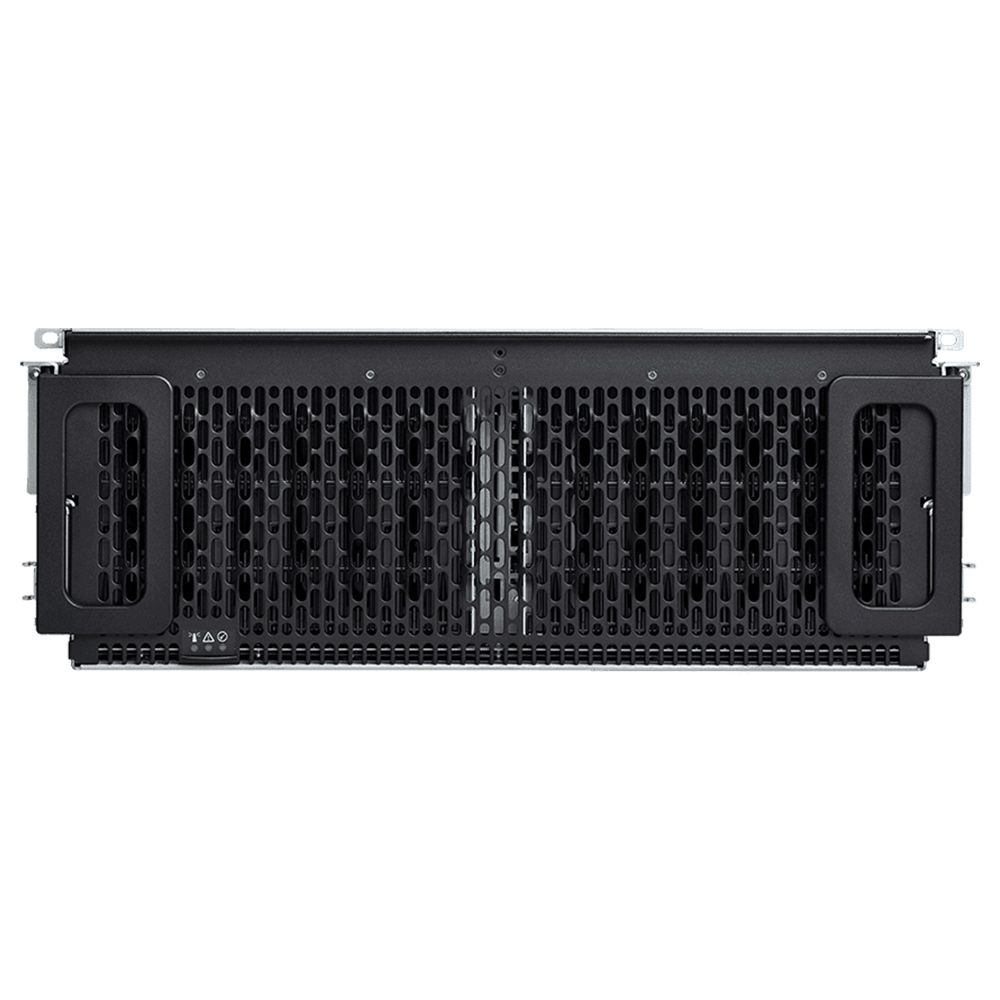

・全面/背面:電源、ID、障害
・ドライブ:アクティビティ、障害
寸法
・高さ:175mm(6.89インチ)
・幅:447mm(17.61インチ)
・奥行:712mm(28.03インチ)
・ラック内の奥行き:CMA込みで最大890mm(35.04インチ)(2本のSASケーブル込み)
管理
・SCSIエンクロージャーサービス
・Redfish(アウトオブバンド、RJ45経由)
電源
・デュアル1600W、80+ Platinum
・200-240V AC入力、オートレンジ、50~60Hz
冷却
・4個のメインエンクロージャーファン、前面吸気・背面排気システム冷却、無損失の逆流防止
・1個のIOモジュールファン
・デュアルPSU、ファン内蔵
環境
・動作温度:5~35℃
・保存温度:-40~70℃
・湿度:5~85%、相対湿度
・高度(動作時):-300~3,048m(-984~10,000ft)
・サウンド出力:7.2ベル未満(23 ± 2℃)
保守性

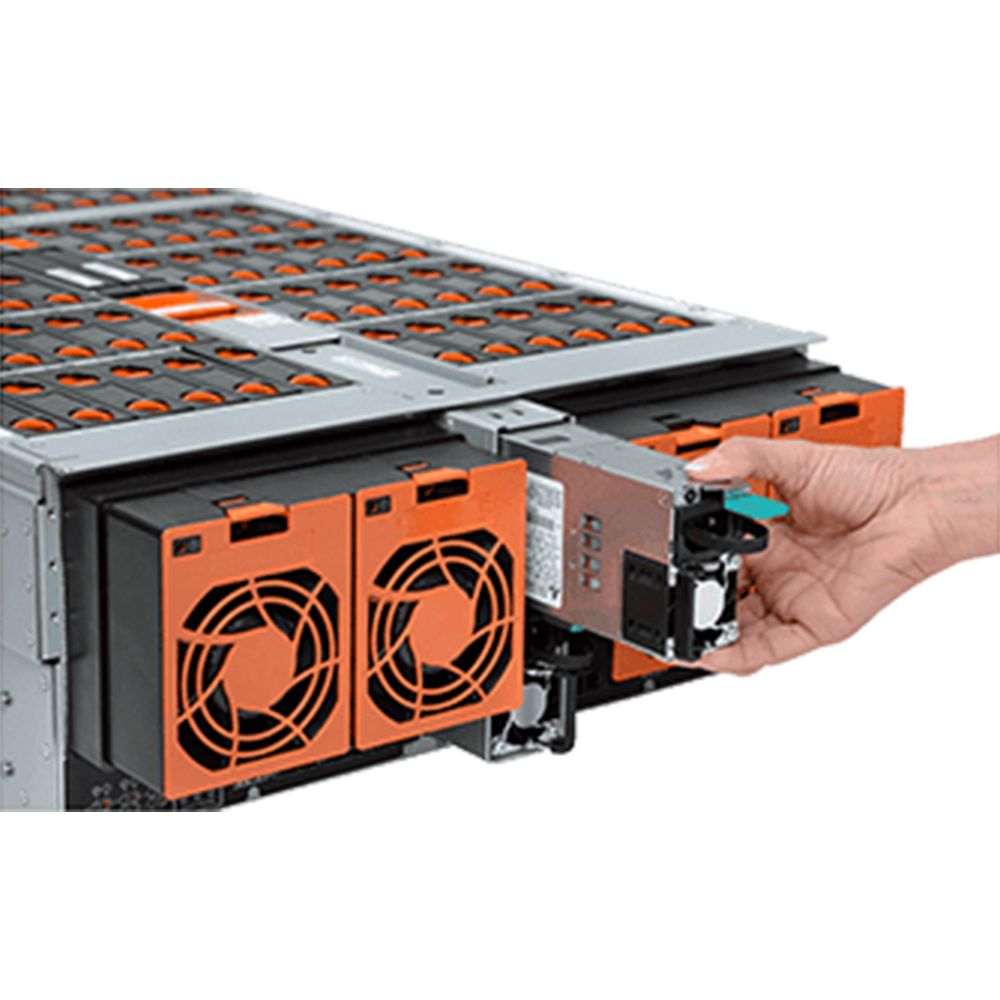

・IOM(ケーブル挿抜不要)、電源供給ユニット、ファン、ドライブのホットスワップ
