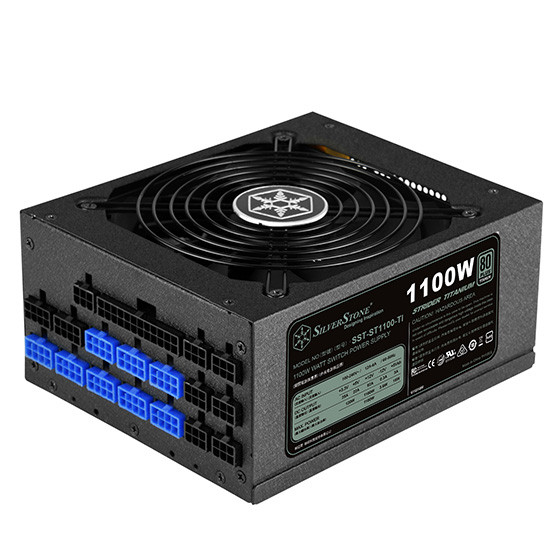

SST-ST1100-TI-V2

基本仕様

製品型番

SST-ST1100-TI

最大 DC 出力

1100W (ピーク 1200W)

出力密度

474W / リットル

カラー

ブラック ( 非鉛成分ペイント )

+3.3V & +5V コンバイン

120W

+12V コンバイン

1100W

入力電圧

90 ~ 264 Vrms

入力周波数範囲

47Hz ~ 63Hz

PFC

アクティブ PFC ( 全負荷時で PF>0.9)

効率

90% ~ 94%、負荷10% ~ 100%

動作温度

0 ~ 50°C

保護機能

・過電流保護
・過出力保護
・過電圧保護
・過熱保護
・過小電圧保護
・短絡回路保護

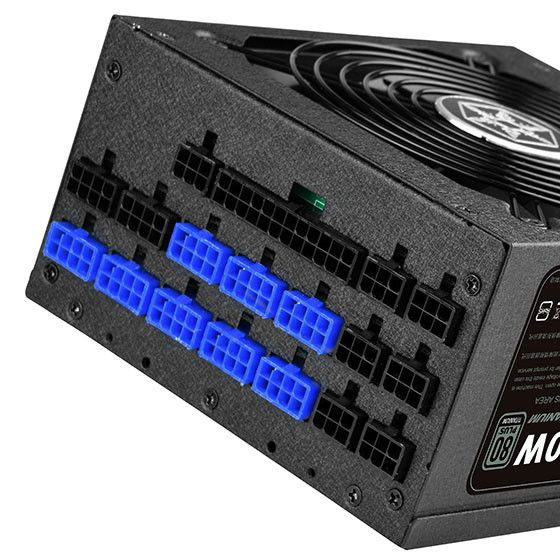

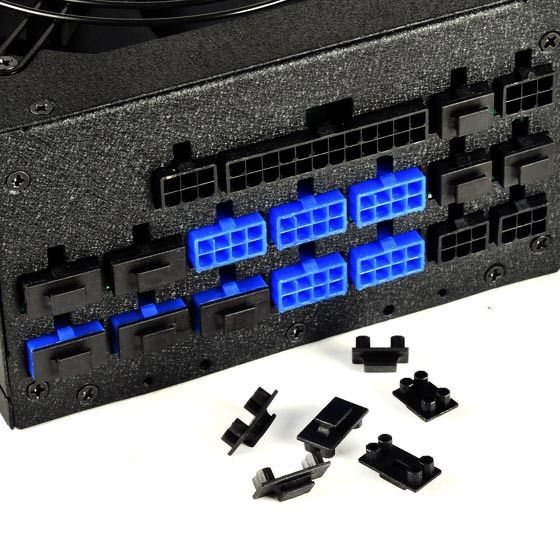

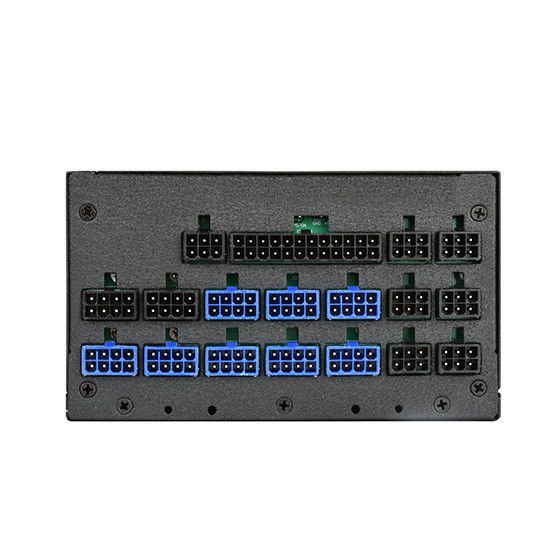

コネクター

・1 x 24 / 20ピンマザーボードコネクタ (550mm)
・1 x 8 / 4 EPS / ATX 12Vコネクタ (750mm)
・1 x 8 / 4 EPS / ATX 12Vコネクタ (550mm)
・8 x 8 / 6ピンPCIEコネクタ ("550mm" x 8)
・16 x SATAコネクタ ("600mm / 150mm / 150mm / 150mm" x 4)
・6 x 4ピン周辺用コネクタ ("600mm / 150mm / 150mm" x 2)
・1 x 4ピンフロッピーコネクタ (100mm)

冷却システム

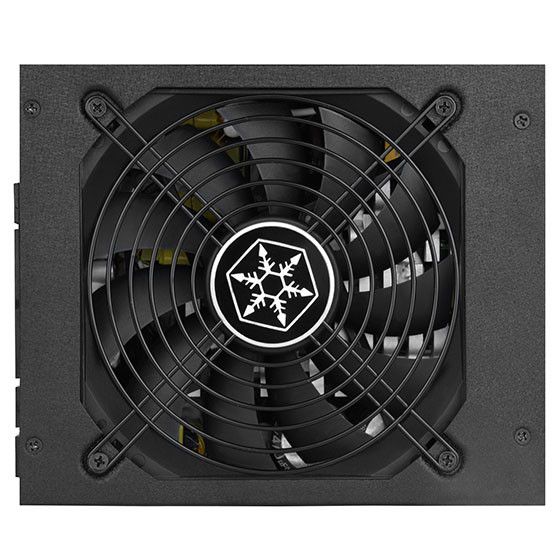

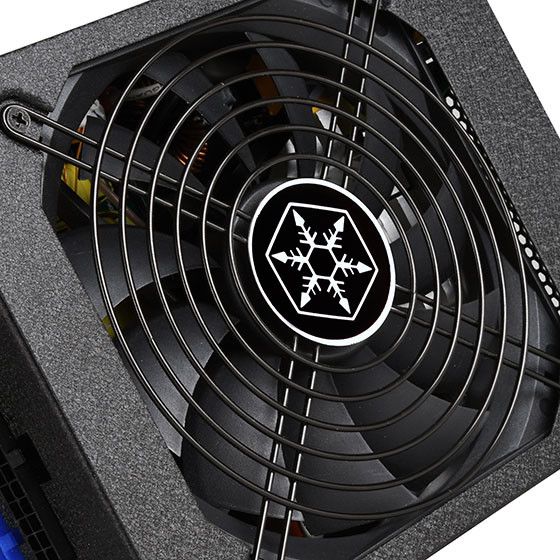

静音135mm ファン

フォームファクター

ATX

ノイズレベル

0 ~ 36 dBA

寸法

150 mm (W) x 86 mm (H) x 180 mm (D)

重量

3.96 kg

認証

80 PLUS Titanium

負荷範囲

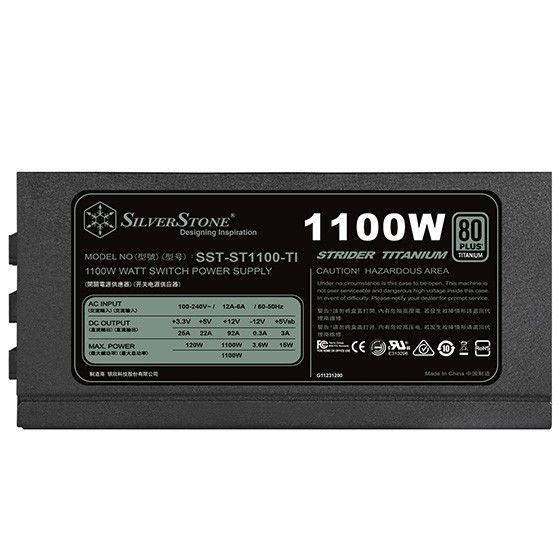

出力　+3.3V+5V+12V1+12V2+5VSB-12V
最大電流 (A)　25A22A92A/3.0A0.3A
ピーク電流 (A)　//////
最小電流 (A)　0A0A0.15A/0A0A
レンジ (%)　±3%±3%±3%/±5%±10%
ライン制御 (%)　±1%±1%±1%/±1%±1%
リップル (mVp-p)　50mV50mV120mV/50mV120mV

MTBF

100,000 時間

その他

Compatible with ATX12V v2.4

備考

* 電力供給コネクタの使用限度超過に関する説明
単一のPCIe 8ピンケーブルおよびコネクタの最大定格電流は12.5Aで150W (+12V x 12.5A)となります。それで定格225W合計電力消費(PCIe 8ピンコネクタからの150W + PCIeマザーボードスロットからの75W)を超える、単一PCIe 8ピンコネクタ装備のグラフィックスカードまたは拡張カード使用によって生じた損傷や故障の場合、SilverStoneの製品保証は適用外となります。同様に、375W合計電力消費(2基のPCIe 8ピンコネクタからの300W + PCIeマザーボードスロットからの75W)を超える、デュアルPCIe 8ピンコネクタ装備のグラフィックスカードまたは拡張カード使用によって生じた損傷や故障の場合も、製品保証適用外となります。

周辺用 (molex)またはSATAコネクタの最大定格電流は5Aで、60W (+12V x 5A)または25W (+5V x 5A)となります。接続された装置がこれら限度以内で動作することを確認してください。これらコネクタおよび関連ケーブルの定格を超える使用法で生じた損傷や故障については、SilverStone製品保証対象外となりますのでご注意ください。

24ピンマザーボードコネクタのデュアル+12V金属製ピンに対する最大定格電流はそれぞれ5Aなので合計は120W (+12V x 5A x 2)となります。接続される+12V入力のデバイスが、これら上限以内で動作することをご確認ください。これらコネクタおよび関連ケーブルでの限界を超えた使用で生じた損傷または故障は、SilverStoneによる製品保証対象外となります。

● Specifications presented on this page contains most recent revisions and may differ from those printed on retail boxes or manuals.
このPSUのマザーボードコネクタには4ピンセンスワイヤが備わり、図のようにPSUのモジュラーインタフェースに接続する必要があります。センスワイヤは、PSUの制御パフォーマンスを1% - 2%向上させます。

パッケージサイズ

幅(W)

36.5cm

奥行(D)

23.5cm

高さ(H)

13cm

重量

4.48kg

本体サイズ

重量

3.96kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

対象外

RoHS対応

RoHS対応
