ECM26

M.2をPCIexx4 で拡張する超ロープロ拡張カード

メーカー型番
SST-ECM26
TEKWIND型番
SIV-SST-ECM26
JAN/UPC
4589657257488
ECM26の主な特長
  • 1基のM.2ポート(Mキー)を1基のPCIe x4インタフェースに変換
  • ご使用のシステムに装着しても高さわずか31mmのため、1Uシャーシにご使用いただけます
  • 内蔵LEDインジケーターでPCIe NVMe状態を表示
  • 2230,2242,2260,2280および22110長のM.2 SSDに対応
  • ドライバのインストール不要

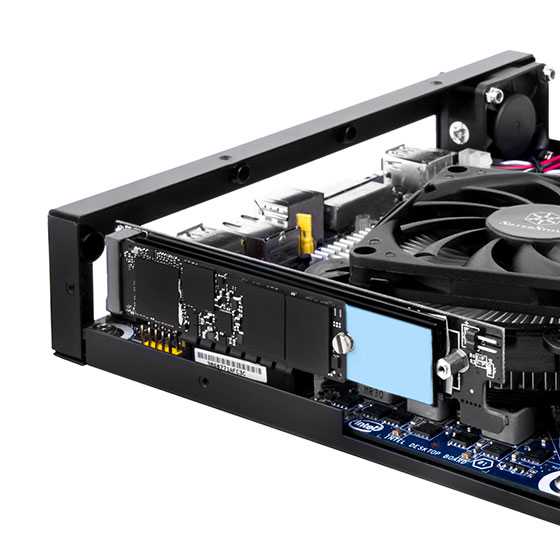

ECM26 installed in 1U chassis demonstration

ECM26 installed in 1U chassis demonstration

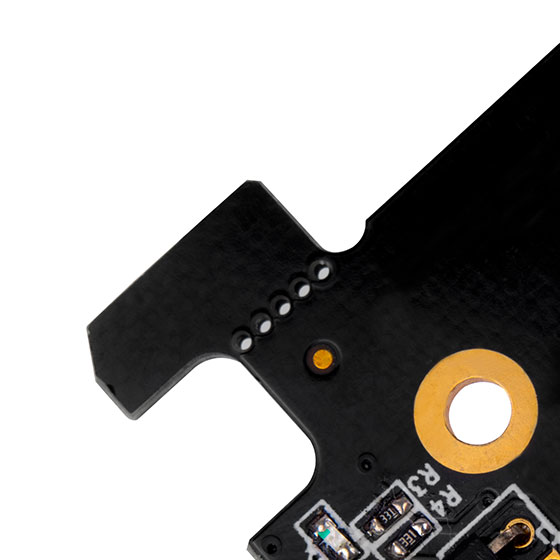

Breakable PCIe latch

Breakable PCIe latch

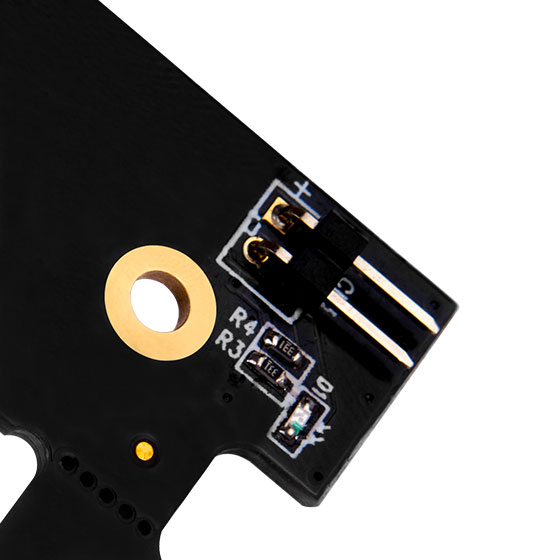

HDD LED pin header for chassis

HDD LED pin header for chassis

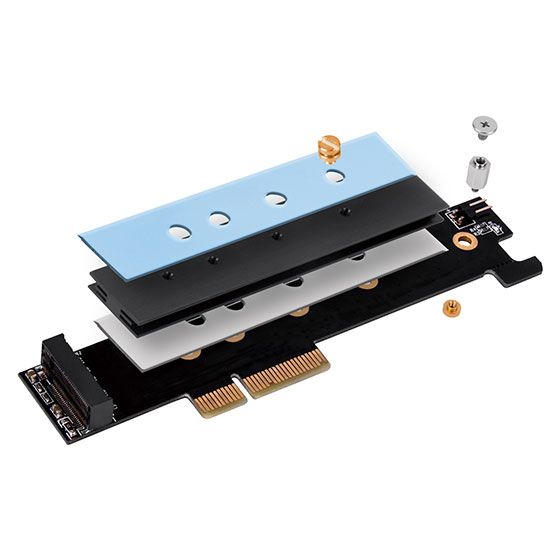

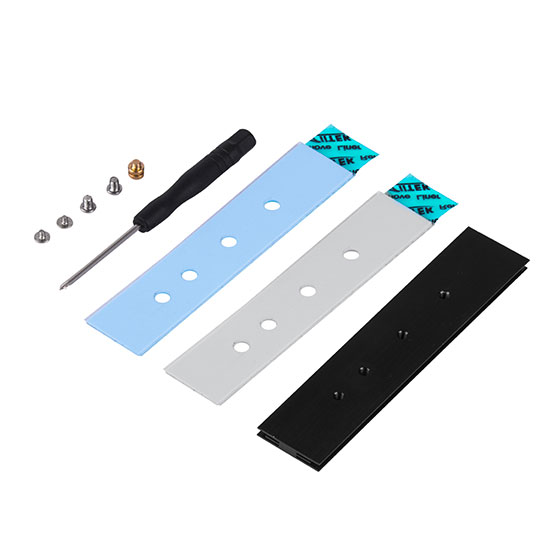

ECM26 Accessories

ECM26 Accessories

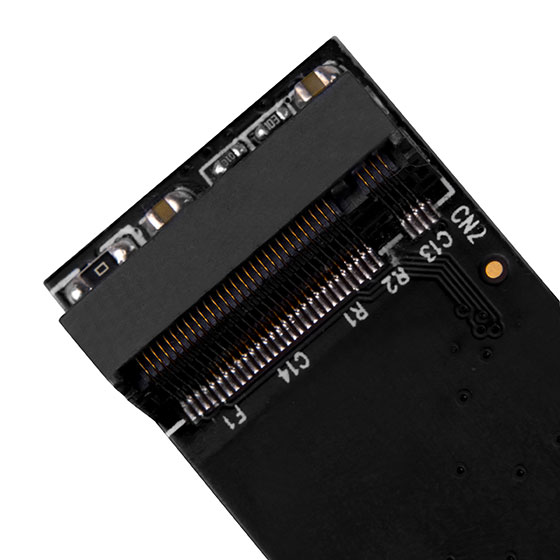

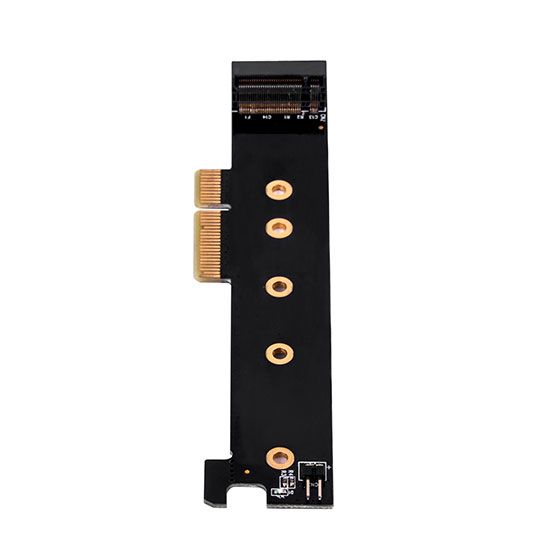

M.2 slot

M.2 slot

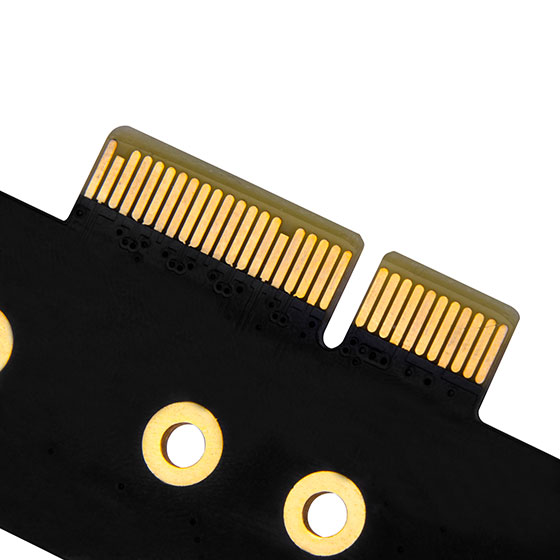

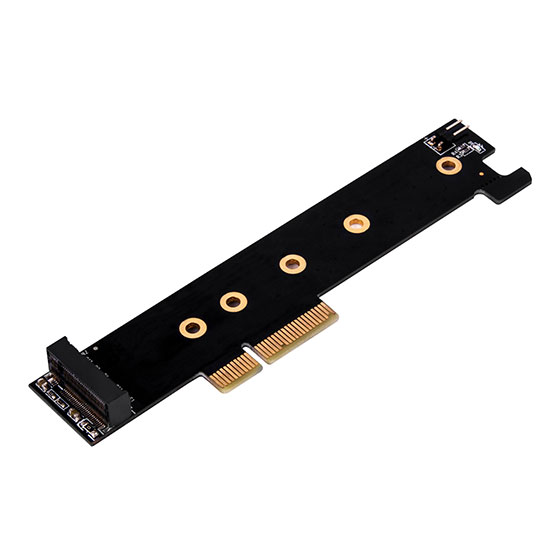

PCIe x4 interface

PCIe x4 interface

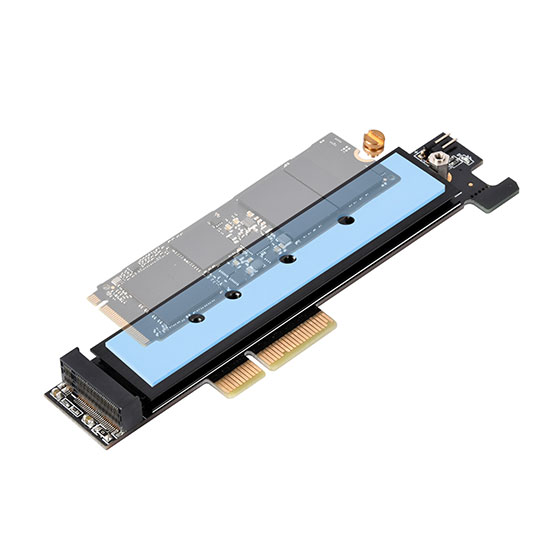

M.2 SSD installed on ECM26 demonstration

M.2 SSD installed on ECM26 demonstration

製品仕様

基本仕様

製品型番
SST-ECM26
インターフェース
PCI Express x4
SSDインタフェース
M.2 (NGFF)
モジュールキー
PCIe x 4 NVMeベース Mキー
LEDインジケーター
PCIe M.2 SSDへの読み書き LED: 青で点滅
ヒートシンク_材質
アルミニウム
ヒートシンク_重量および寸法
ヒートシンク: 22mm (W) x 4.65mm (H) x 100mm (D), 17 g
サーマルパッド_熱伝導性
1.5W/m.k
サーマルパッド_動作温度
-40 °C ~ 180 °C
サーマルパッド_放熱パッド厚
0.75mm, 1.5mm
サーマルパッド_重量および寸法
ブルーパッド:20mm (W) x 1.5(H) x 70mm (D), 6g
グレーパッド:20mm (W) x 0.75mm (H) x 70mm (D), 2g
実重量
34.15g
寸法
31mm (W) x 10.2mm (H) x 130mm (D)
備考
* M.2 SSDを起動用に使用を望まれる場合、マザーボード側で対応していることが必要です。BIOSによる制限のため、全てのマザーボードがM.2 SSD起動には対応していません。この機能を有効化する方法の詳細は、お持ちのマザーボードのマニュアルを参照、または販売店にお問い合わせください。
* M.2 PCIe-NVMeモードSSDには、Intel® 9シリーズ(Z97 H97 Z170 X99) / AMD 300 series (A320 B350 X370)または上位バージョンのチップセットマザーボードをWindows 8または以降のバージョンのオペレーティングシステムと併用する必要があります。

パッケージサイズ

幅(W)
5.5cm
奥行(D)
14.5cm
高さ(H)
3cm
重量
44g

本体サイズ

重量
34g

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
