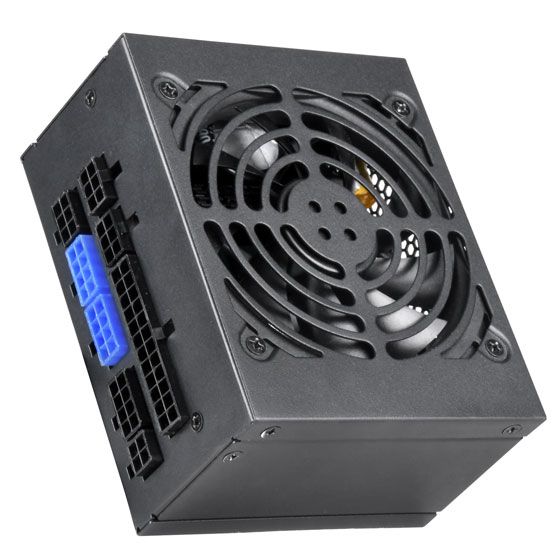

SST-SX500-G-Rev

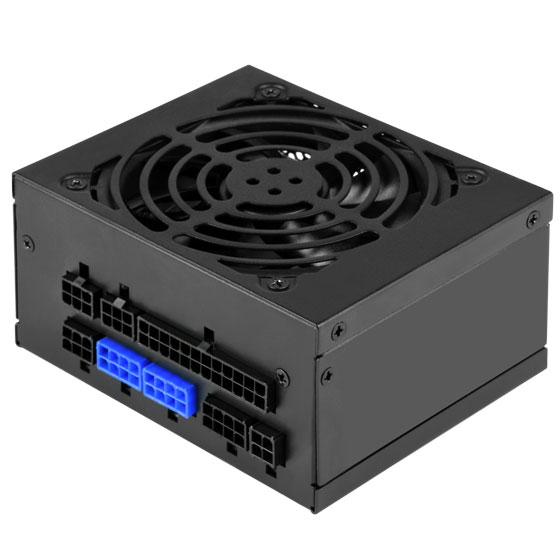

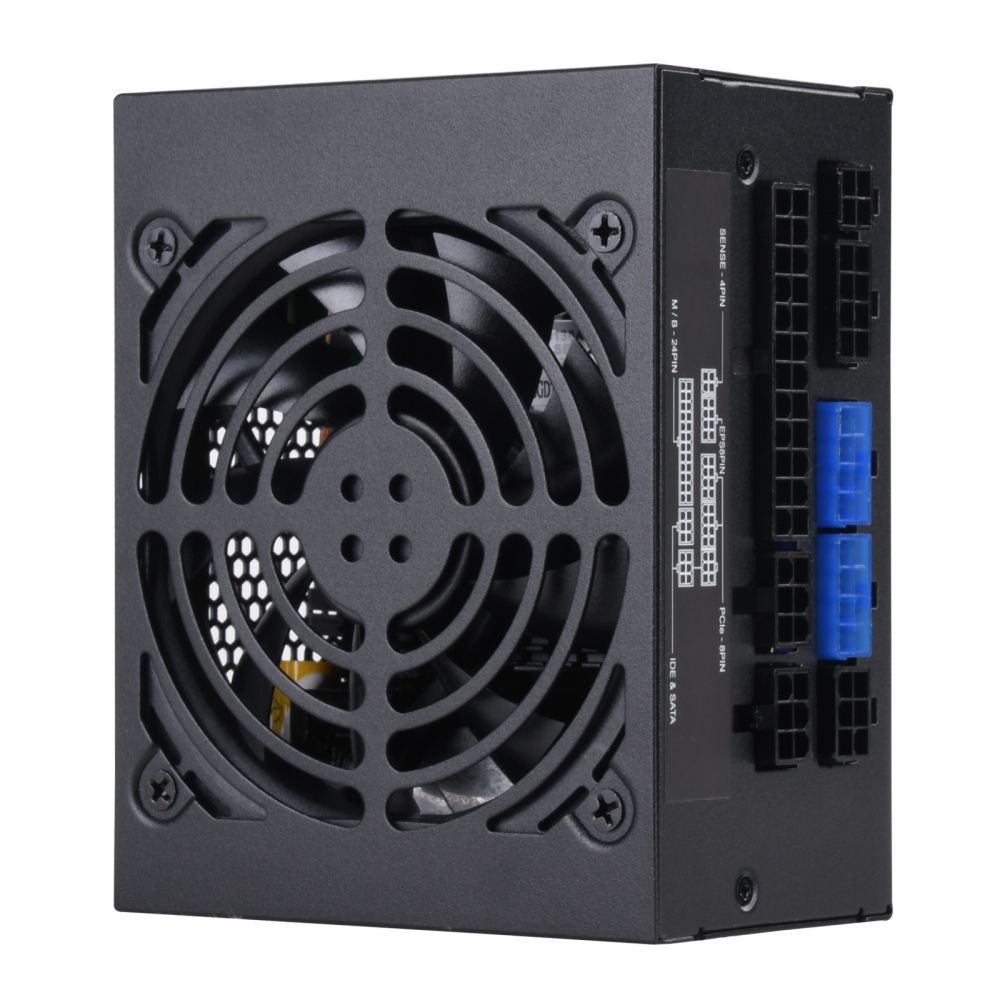

500W 80PlusGOLDの高効率SFX電源

メーカー型番
SST-SX500-G-Rev
TEKWIND型番
SIV-SST-SX500-G-REV
JAN/UPC
4589657258072
カテゴリー
SST-SX500-G-Revの主な特長
  • 標準SFXフォームファクター対応
  • 最小18 dBAの低動作音92mm FDB ファン
  • 全て日本製のコンデンサ
  • 80 PLUS Gold仕様による高効率

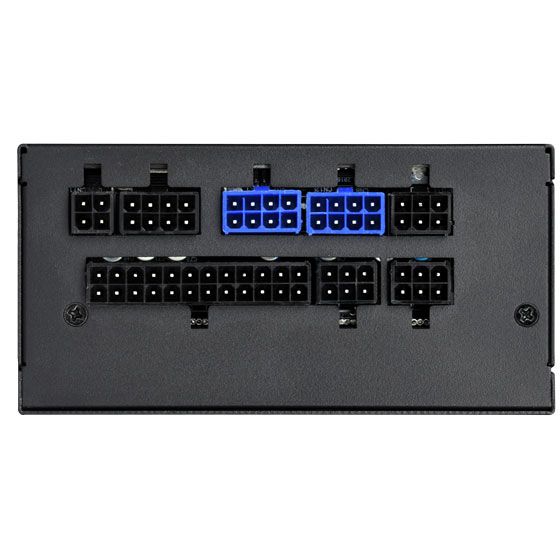

  • 100%モジュラーケーブル
  • 全てのケーブルがフレキシブルなフラット配列
  • デュアルEPS 8ピン、マルチPCI-E 8 / 6ピンコネクタ対応

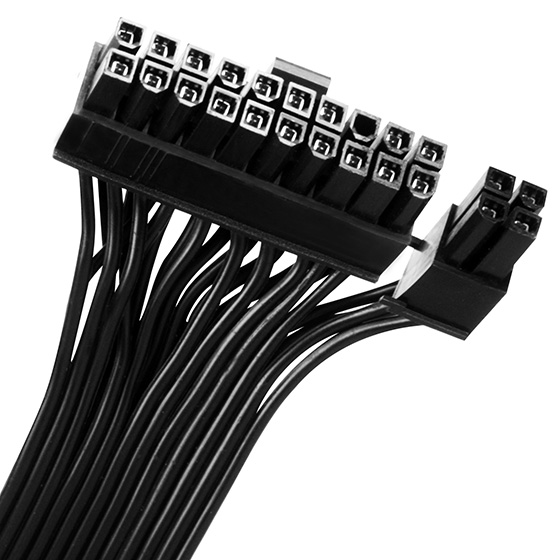

1 x 24 / 20-Pin motherboard connector

1 x 24 / 20-Pin motherboard connector

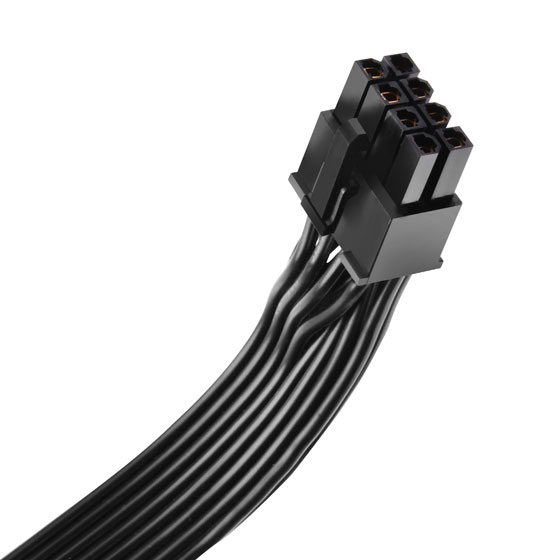

CPU 8-Pin connector (V1.1)

CPU 8-Pin connector (V1.1)

1 x 8 / 4-Pin EPS / ATX 12V connector

1 x 8 / 4-Pin EPS / ATX 12V connector

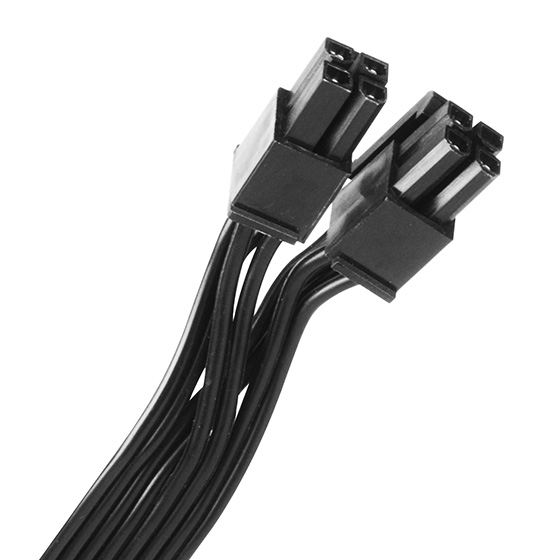

2 x 8 / 6-Pin PCIE connector

2 x 8 / 6-Pin PCIE connector

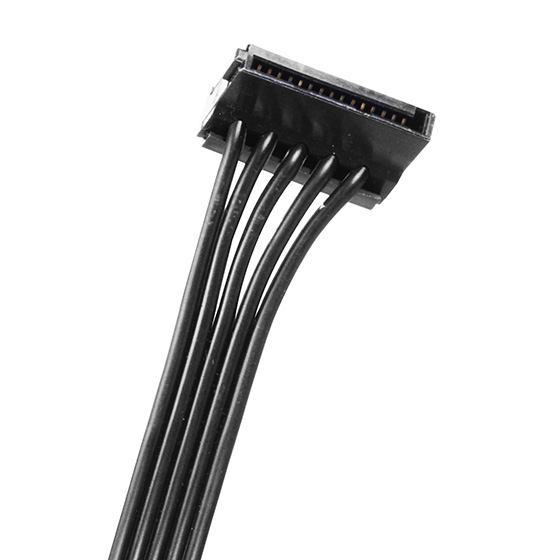

6 x SATA connector

6 x SATA connector

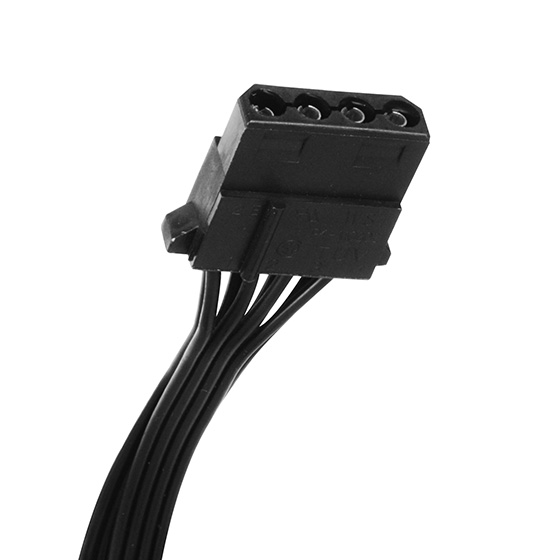

3 x 4-Pin Peripheral connector

3 x 4-Pin Peripheral connector

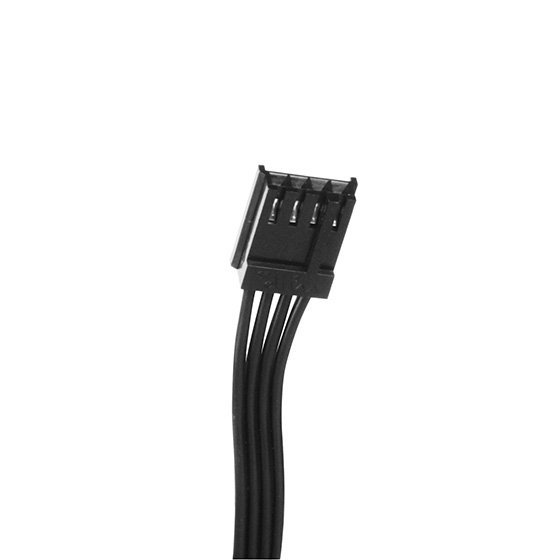

1 x 4-Pin Floppy adapter connector

1 x 4-Pin Floppy adapter connector

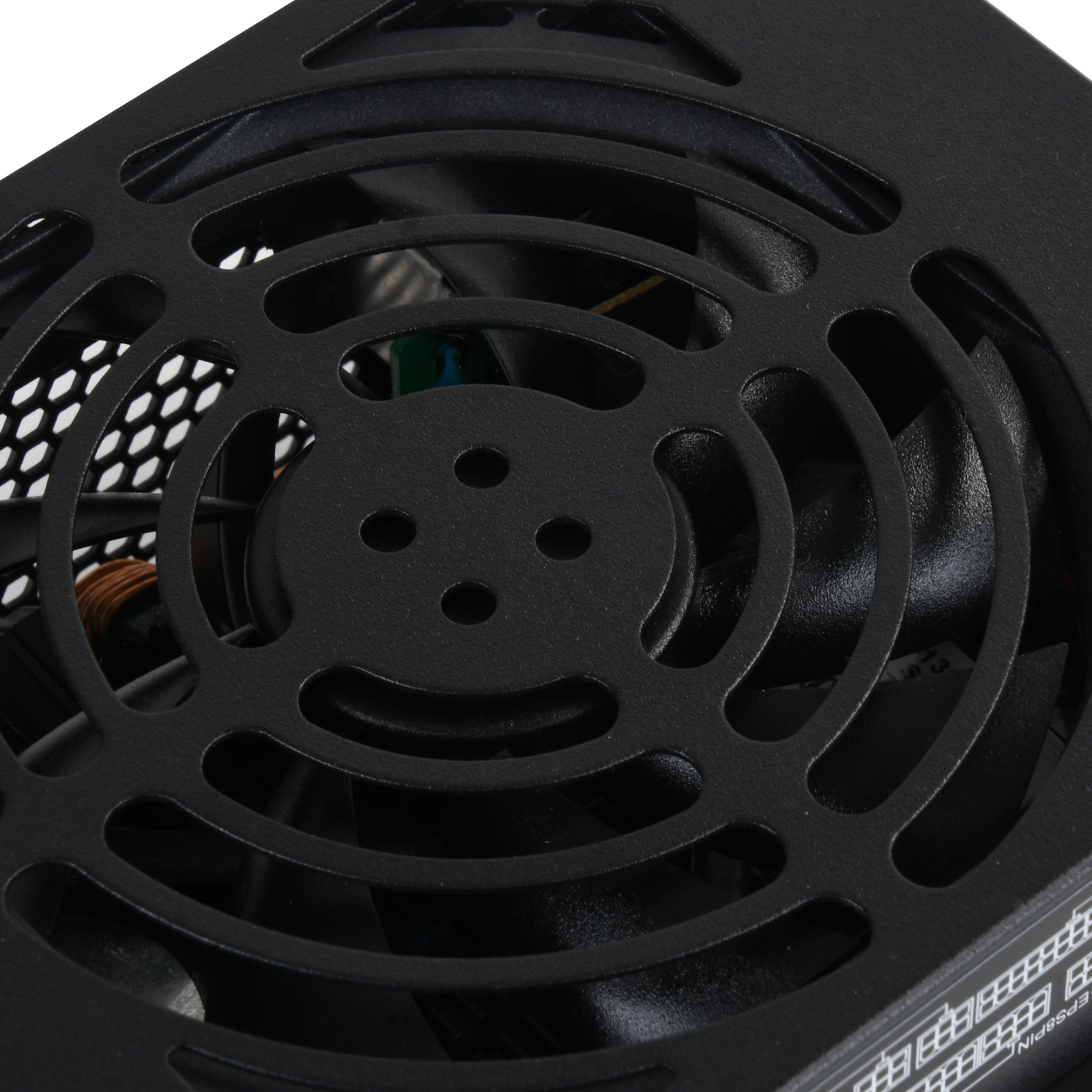

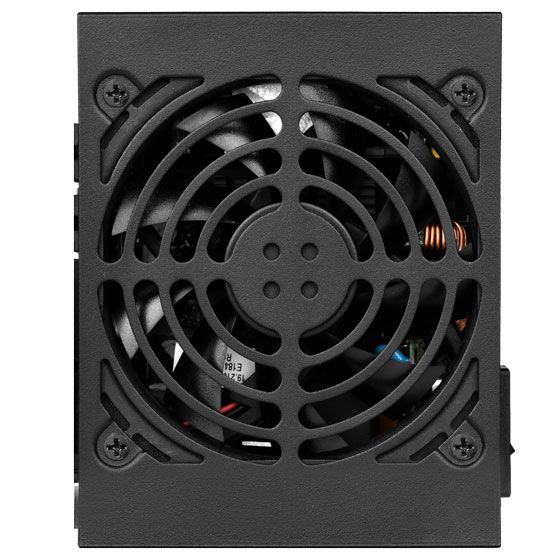

Silent running 92mm fan with 18 dBA minimum

Silent running 92mm fan with 18 dBA minimum

100% modular cables

100% modular cables

製品仕様

型番
SST-SX500-G
最大 DC 出力
500W
出力密度
630W / リットル
カラー
ブラック (非鉛成分塗装)
+3.3V & +5V コンバイン
110W
+12V コンバイン
500W
入力電圧
90 ~ 264 Vrms
入力周波数範囲
47Hz ~ 63Hz
PFC
アクティブPFC (PF>0.9、全負荷時)
効率
87%~90%、負荷20%~100%
MTBF
100,000時間
動作温度
0°C ~ 40°C
保護機能
過電流保護

過出力保護

過電圧保護

過小電圧保護

短絡回路保護
コネクタ
V1.0
1 x 24 / 20ピンマザーボードコネクタ (300mm)
1 x 8 / 4 EPS / ATX 12Vコネクタ (400mm)
1 x 8 / 6ピンPCIEコネクタ (400mm)
1 x 8 / 6ピンPCIEコネクタ (550mm)
6 x SATAコネクタ ("300mm / 220mm / 100mm" x 2)
3 x 4ピン周辺用コネクタ (300mm / 200mm / 200mm)
1 x 4ピンフロッピーコネクタ (100mm)

V1.1 (Rev)
1 x 24 / 20ピンマザーボードコネクタ (300mm)

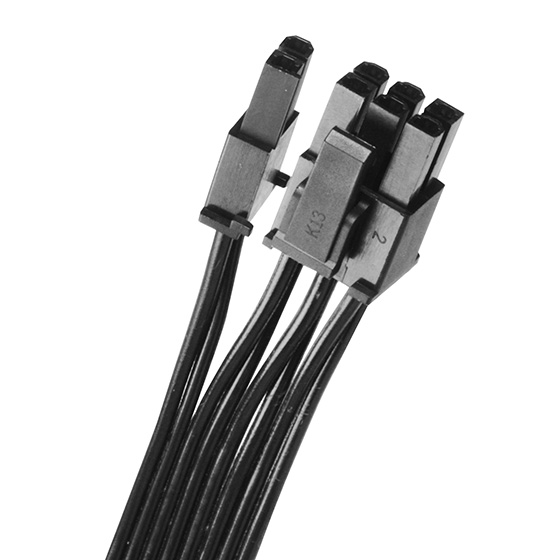

*1 x 8-Pin EPS and 1 x 4-Pin + 4-Pin ATX 12V コネクタ (400mm / 150mm)
1 x 8 / 6ピンPCIEコネクタ (400mm)
1 x 8 / 6ピンPCIEコネクタ (550mm)
6 x SATAコネクタ ("300mm / 220mm / 100mm" x 2)
3 x 4ピン周辺用コネクタ (300mm / 200mm / 200mm)
1 x 4ピンフロッピーコネクタ (100mm)
冷却システム
静音92mm FDBファン
フォームファクタ
ノイズレベル
最小18 dBA

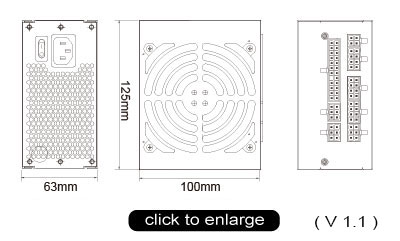

寸法
125 mm (W) x 63.5 mm (H) x 100 mm (D)
重量
1.35 kg
認証
80 PLUS Gold
その他
GPU Support list
Compatible with ATX12V v2.4
  • シリアル番号が2030で始まるかそれ以降の生産ロットではデュアル(CPU) EPSコネクタを使用
● Specifications presented on this page contains most recent revisions and may differ from those printed on retail boxes or manuals.

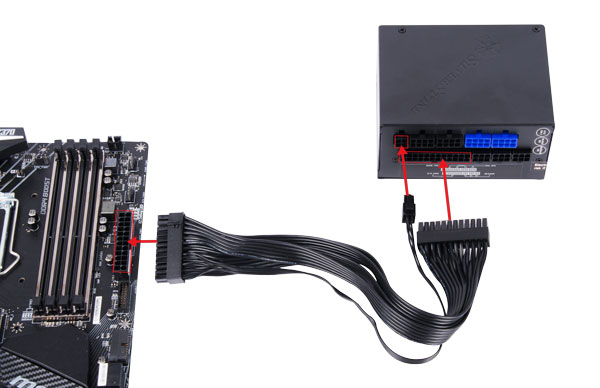

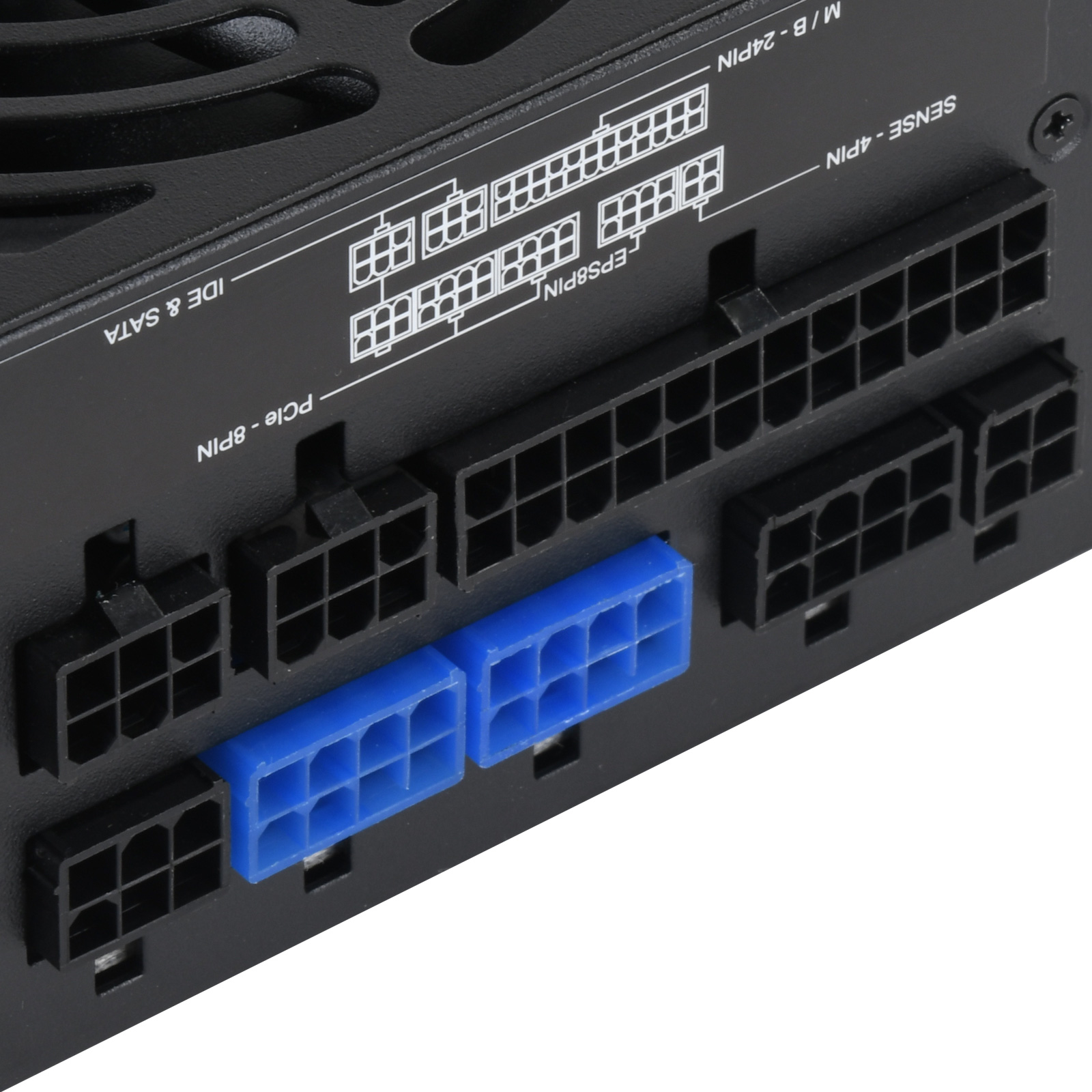

This PSU’s motherboard connector includes a 4pin sense wire that needs to be connected to the PSU’s modular interface as shown.

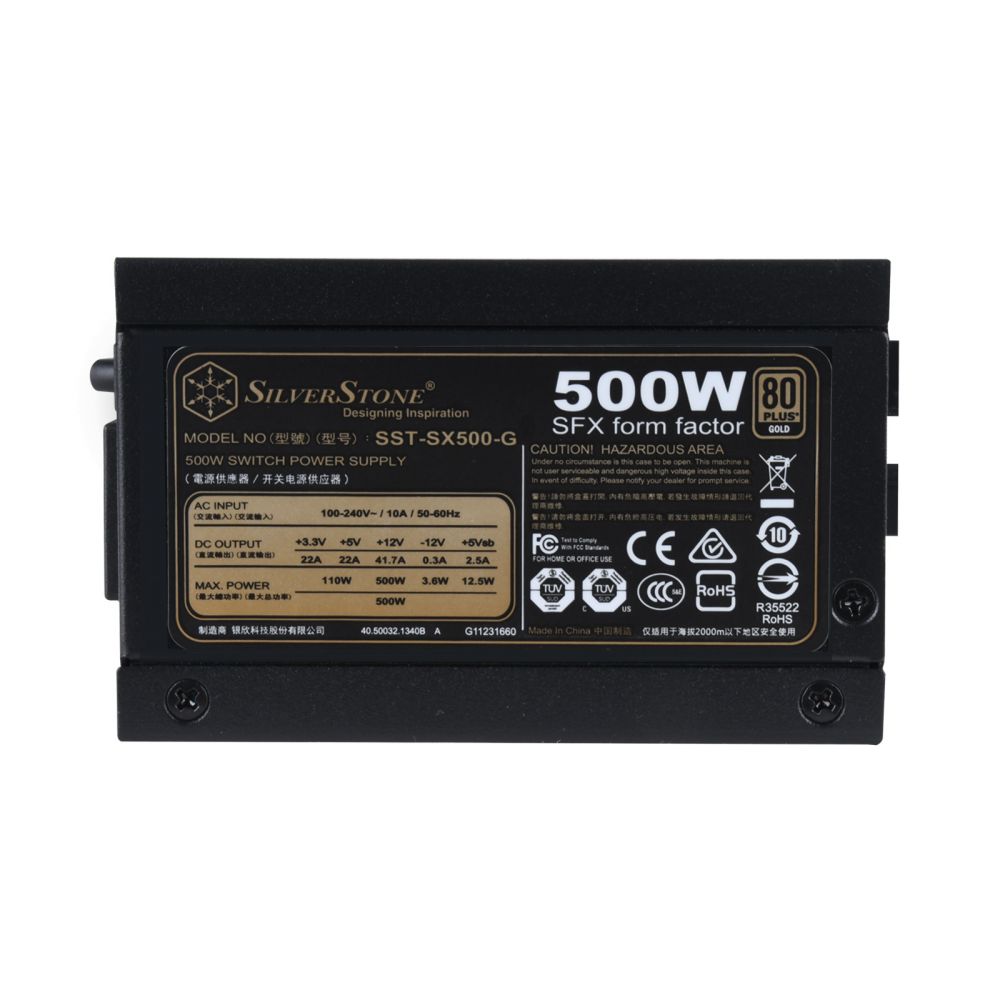

負荷範囲

最大電流 (A)
+3.3V

22A

+5V

22A

+12V

41.7A

+5VSB

2.5A

-12V

0.3A

ピーク電流 (A)
+3.3V

/

+5V

/

+12V

/

+5VSB

/

-12V

/

最小電流 (A)
+3.3V

0A

+5V

0A

+12V

0A

+5VSB

0A

-12V

0A

レンジ (%)
+3.3V

±3%

+5V

±3%

+12V

±3%

+5VSB

±5%

-12V

±10%

ライン制御 (%)
+3.3V

±1%

+5V

±1%

+12V

±1%

+5VSB

±1%

-12V

±1%

リップル (mVp-p)
+3.3V

50mV

+5V

50mV

+12V

120mV

+5VSB

50mV

-12V

120mV

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
