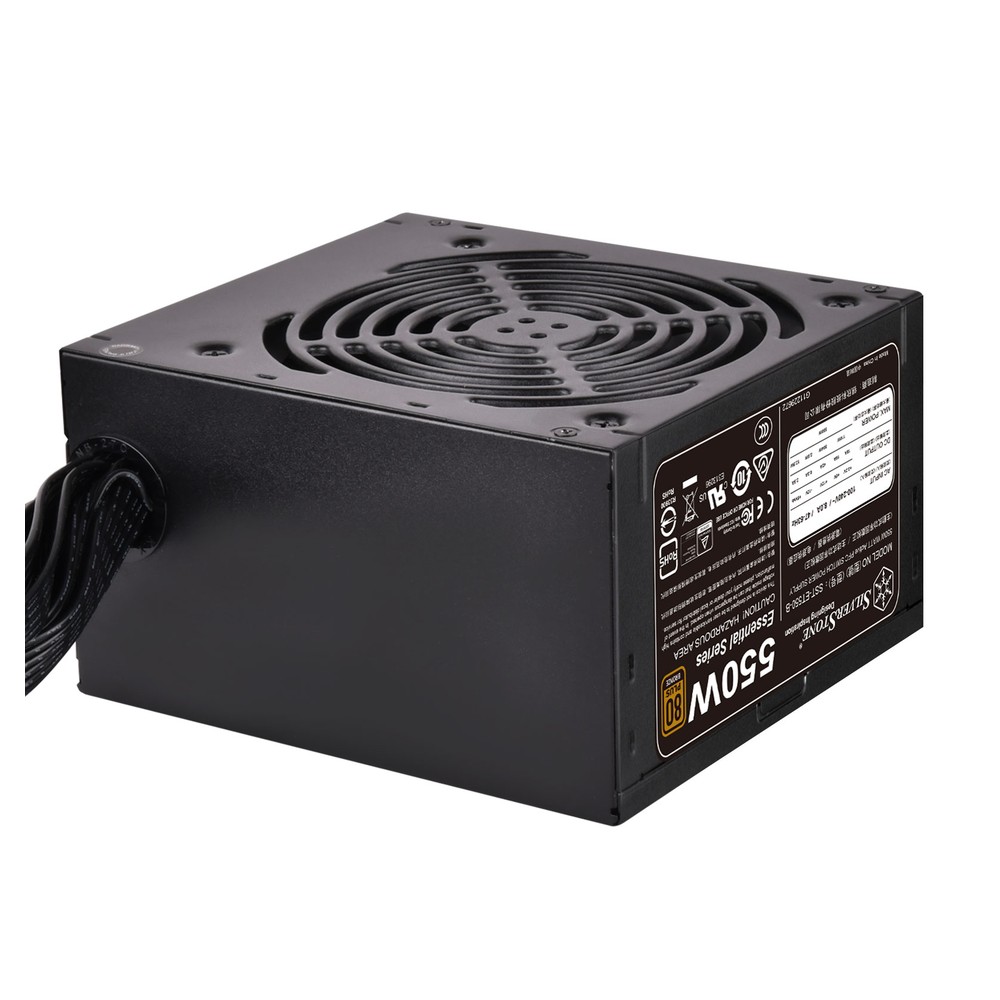

ET550-B

Essentialシリーズ電源 80+BRONZE 550W ATX電源

メーカー型番
SST-ET550-B
TEKWIND型番
SIV-SST-ET550-B
JAN/UPC
4589657255774
カテゴリー
ET550-Bの主な特長
■24時間無休、40℃で連続出力を提供
■低動作音120mmファン
■全ブラックフラットケーブル
■奥行140㎜

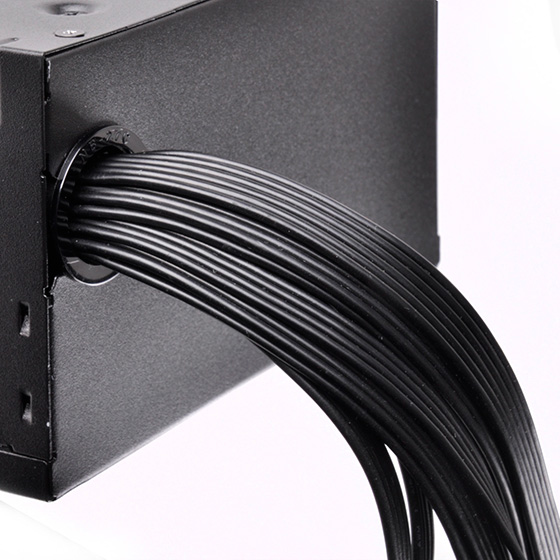

All-black flat cables design

All-black flat cables design

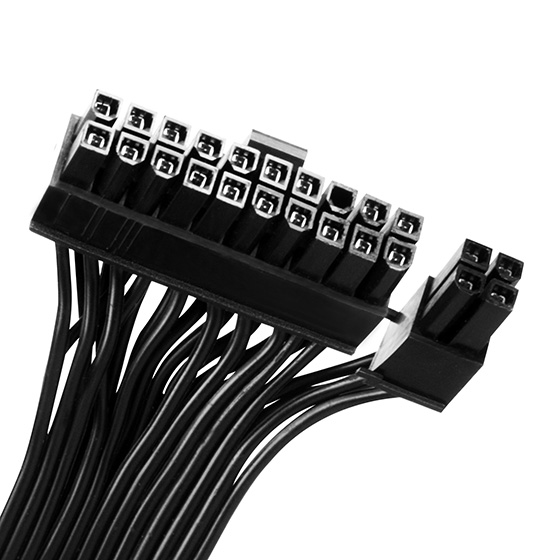

1 x 24 / 20-Pin motherboard connector

1 x 24 / 20-Pin motherboard connector

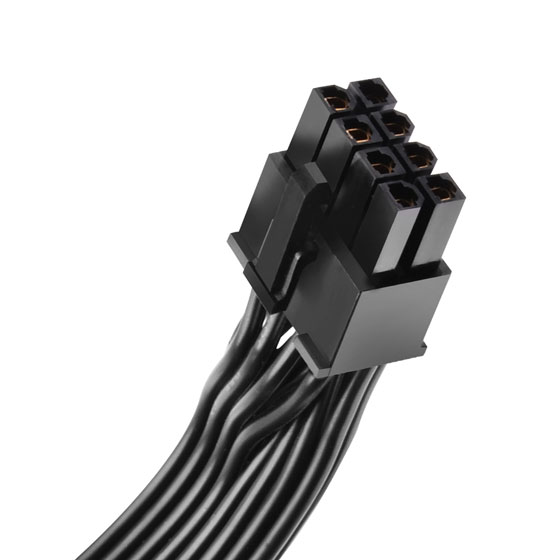

CPU 8-Pin connector (V1.2)

CPU 8-Pin connector (V1.2)

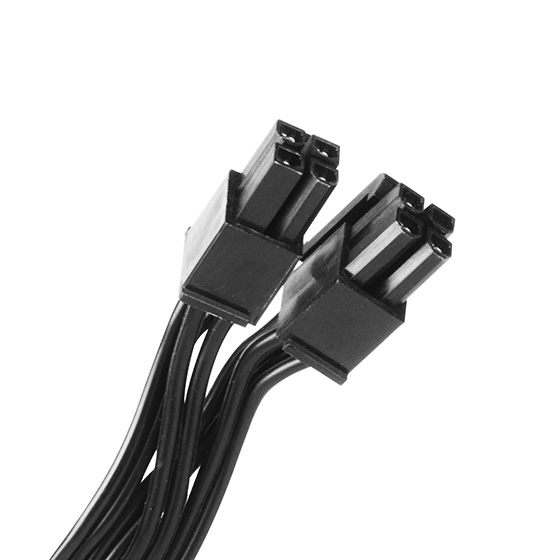

1 x 8 / 4-Pin EPS / ATX 12V connector

1 x 8 / 4-Pin EPS / ATX 12V connector

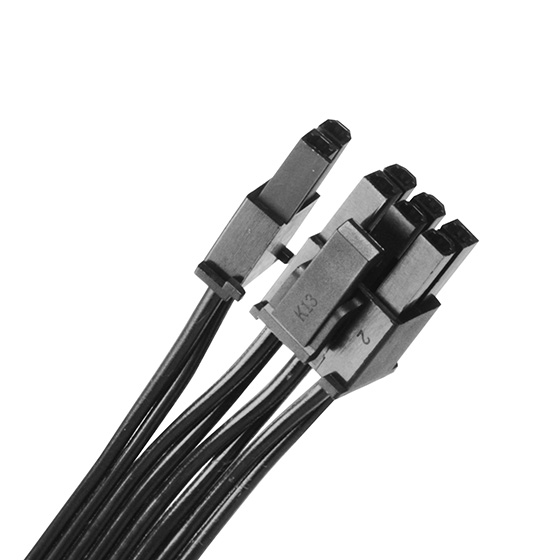

2 x 8 / 6-Pin PCIE connector

2 x 8 / 6-Pin PCIE connector

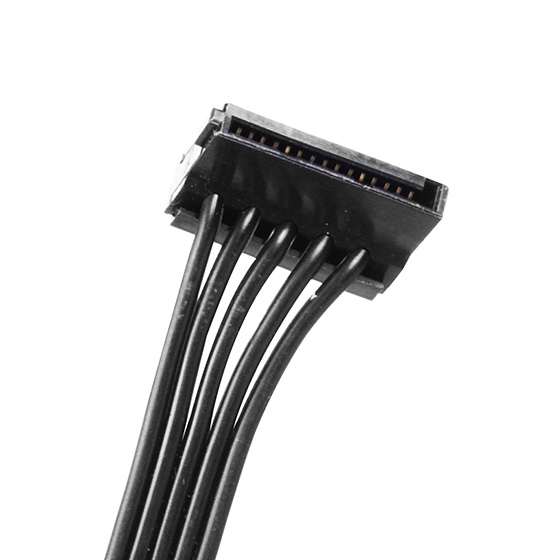

6 x SATA connector

6 x SATA connector

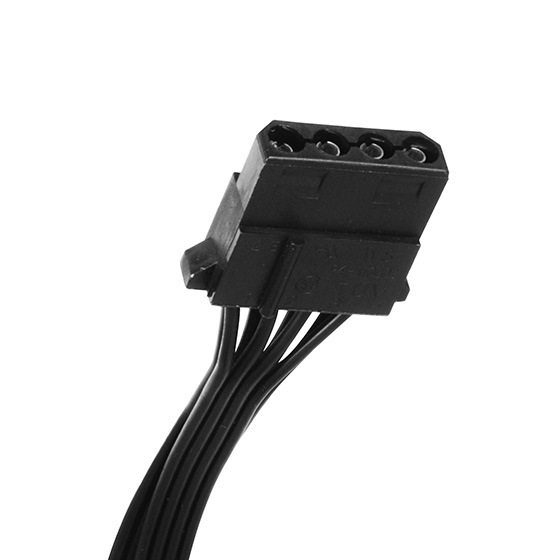

3 x 4-Pin Peripheral connector

3 x 4-Pin Peripheral connector

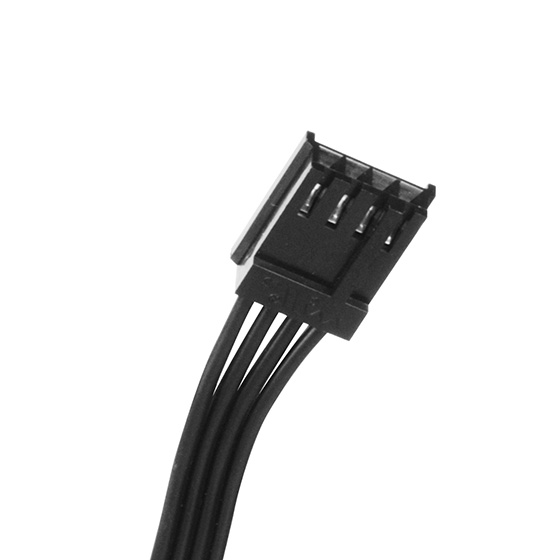

1 x 4-Pin Floppy connector

1 x 4-Pin Floppy connector

製品仕様

型番



SST-ET550-B



最大 DC 出力



550W



出力密度



305W / リットル



カラー



ブラック(非鉛成分塗装)



+3.3V & +5V コンバイン



110W



+12V コンバイン



504W



入力電圧



100 ~ 254 Vrms



入力周波数範囲



47Hz ~ 63Hz



PFC



アクティブPFC(PF>0.9、全負荷時)



効率



82% ~ 85%、負荷20% ~ 100%



MTBF



100,000時間



動作温度



0°C ~ 40°C



保護機能



過電流保護
過出力保護
過電圧保護
過熱保護
短絡回路保護



コネクタ



V1.1
1 x 24 / 20ピンマザーボードコネクタ(500mm)
1 x 8 / 4 EPS / ATX 12Vコネクタ(750mm)
2 x 8 / 6ピンPCIEコネクタ(500mm / 150mm)
6 x SATAコネクタ("500mm / 150mm / 150mm" x 2)
3 x 4ピン周辺用コネクタ(500mm / 150mm / 150mm)
1 x 4ピンフロッピーコネクタ(500mm / 150mm / 150mm / 150mm)

V1.2
1 x 24 / 20ピンマザーボードコネクタ(500mm)
*1 x 8-Pin EPS and 1 x 4-Pin + 4-Pin ATX 12V コネクタ (750mm / 150mm)
2 x 8 / 6ピンPCIEコネクタ(500mm / 150mm)
6 x SATAコネクタ("500mm / 150mm / 150mm" x 2)
3 x 4ピン周辺用コネクタ(500mm / 150mm / 150mm)
1 x 4ピンフロッピーコネクタ(500mm / 150mm / 150mm / 150mm)



冷却システム



静音120mmファン



フォームファクタ





ノイズレベル



最小18dBA

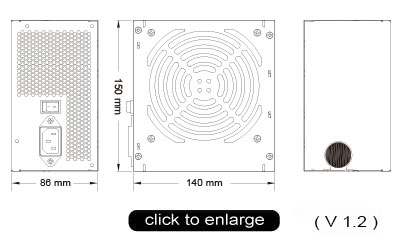

寸法



150 mm (W) × 86 mm (H) × 140 mm (D)



重量



1.49 Kg



認証



80 PLUS Bronze



その他



GPU Support list
Compatible with ATX12V v2.4



*シリアル番号が2027で始まるかそれ以降の生産ロットではデュアル(CPU) EPSコネクタを使用

● Specifications presented on this page contains most recent revisions and may differ from those printed on retail boxes or manuals.






負荷範囲

最大電流 (A)
+3.3V

18A

+5V

16A

+12V

42A

+5VSB

2.5A

-12V

0.3A

ピーク電流 (A)
+3.3V

/

+5V

/

+12V

/

+5VSB

3.0A

-12V

/

最小電流 (A)
+3.3V

0.3A

+5V

0.5A

+12V

1.0A

+5VSB

0A

-12V

0A

レンジ (%)
+3.3V

±5%

+5V

±5%

+12V

±5%

+5VSB

±5%

-12V

±10%

ライン制御 (%)
+3.3V

±1%

+5V

±1%

+12V

±1%

+5VSB

±1%

-12V

±1%

リップル (mVp-p)
+3.3V

50mV

+5V

50mV

+12V

120mV

+5VSB

50mV

-12V

120mV
