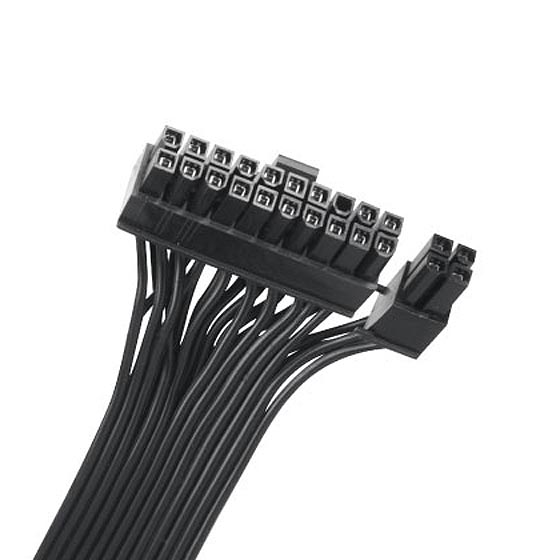

1 x 24 / 20-Pin motherboard connector
1 x 8 / 4-Pin EPS / ATX 12V connector

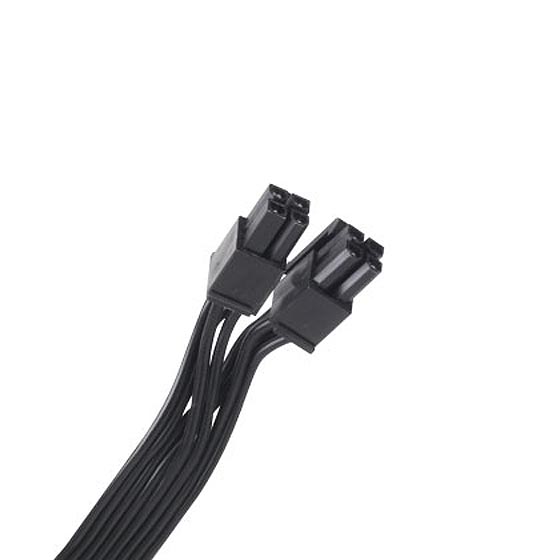

4 x 8 / 6-Pin PCIE connector

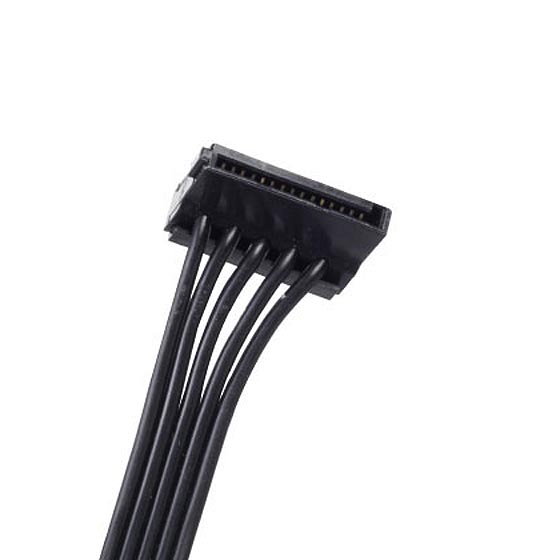

9 x SATA connector

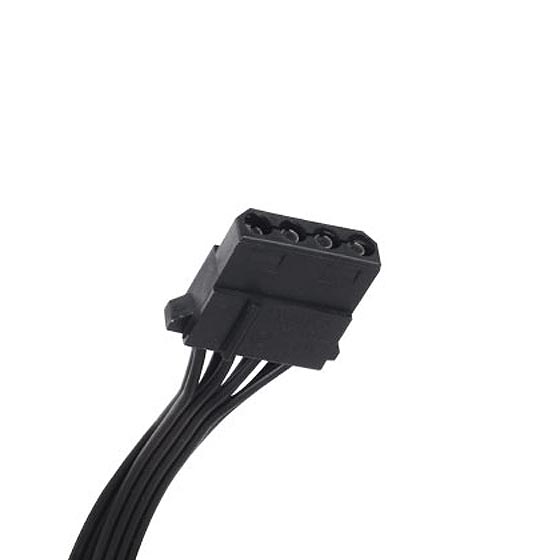

3 x 4-Pin Peripheral connector

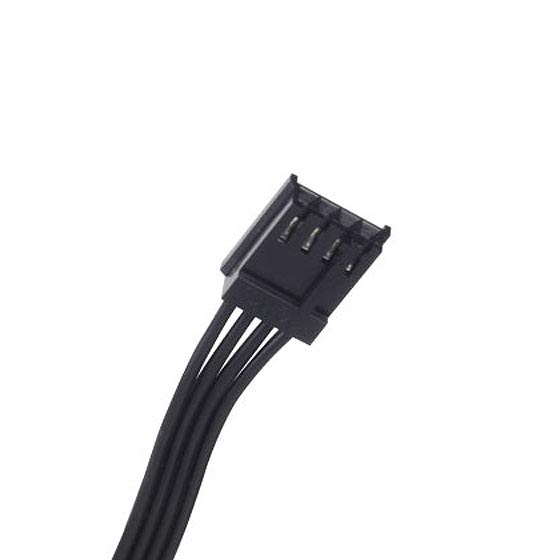

1 x 4-Pin Floppy adapter connector

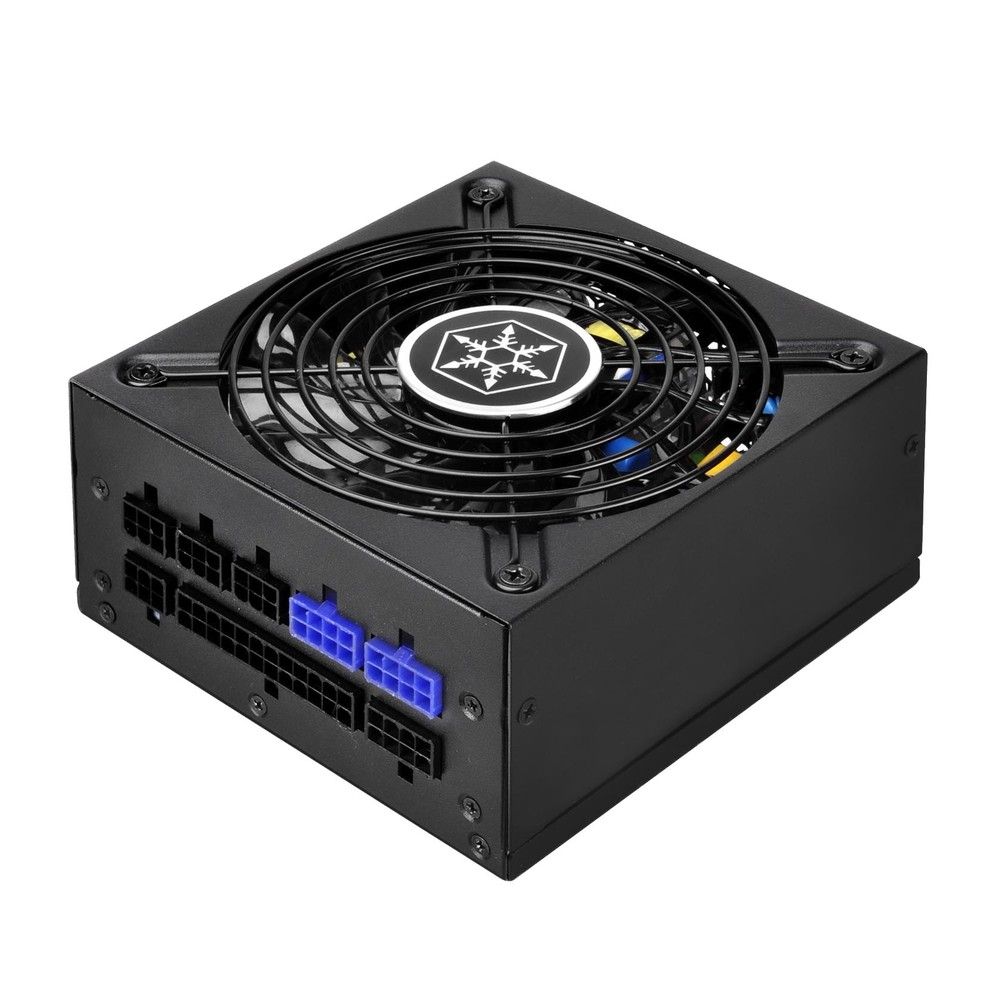

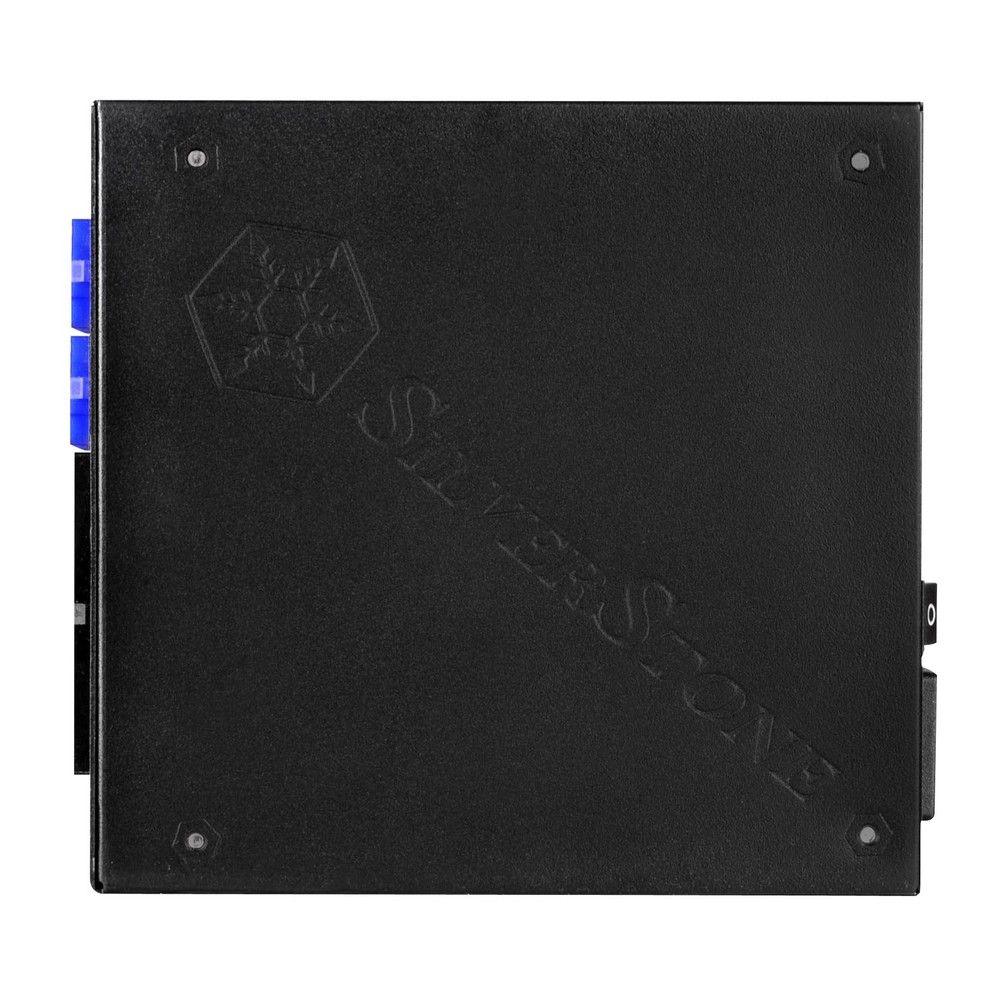

SX700-LPT
SFX-L規格 80PLUS Platinum電源ユニット
製品仕様 SPEC
型番
SST-SX700-LPT
最大 DC 出力
700W (ピーク 750W)
出力密度
678W / リットル
カラー
ブラック（非鉛成分塗装）
+3.3V & +5V コンバイン
120W
+12V コンバイン
700W
入力電圧
90V ~ 264V
入力周波数範囲
47Hz ~ 63Hz
PFC
アクティブPFC（PF>0.95、全負荷時）
効率
89% ~ 92%、負荷20% ~ 100%
MTBF
100,000時間
動作温度
0°C ~ 40°C
保護機能
過電流保護
過出力保護
過電圧保護
過熱保護
過小電圧保護
短絡回路保護
過出力保護
過電圧保護
過熱保護
過小電圧保護
短絡回路保護

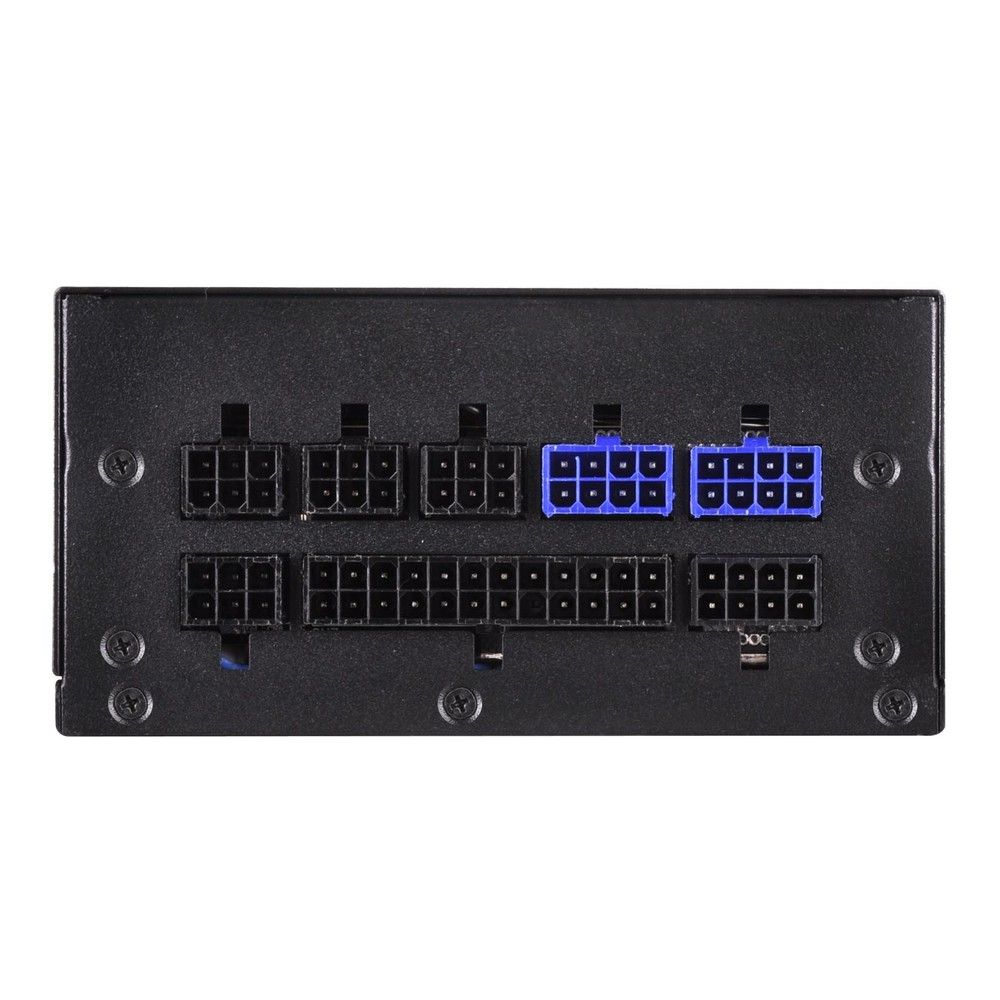

コネクタ
1 x 24 / 20ピンマザーボードコネクタ（300mm）
1 x 8 / 4EPS12Vコネクタ（400mm）
2 x 8 / 6ピンPCIEコネクタ（400mm / 150mm）
2 x 8 / 6ピンPCIEコネクタ（550mm / 150mm）
6 x SATAコネクタ（"300mm / 200mm / 100mm" x 2）
3 x SATAコネクタ（600mm / 150mm / 150mm）
3 x 4ピン周辺用コネクタ（300mm / 200mm / 200mm）
1 x 4ピンフロッピーコネクタ（100mm）
1 x 8 / 4EPS12Vコネクタ（400mm）
2 x 8 / 6ピンPCIEコネクタ（400mm / 150mm）
2 x 8 / 6ピンPCIEコネクタ（550mm / 150mm）
6 x SATAコネクタ（"300mm / 200mm / 100mm" x 2）
3 x SATAコネクタ（600mm / 150mm / 150mm）
3 x 4ピン周辺用コネクタ（300mm / 200mm / 200mm）
1 x 4ピンフロッピーコネクタ（100mm）

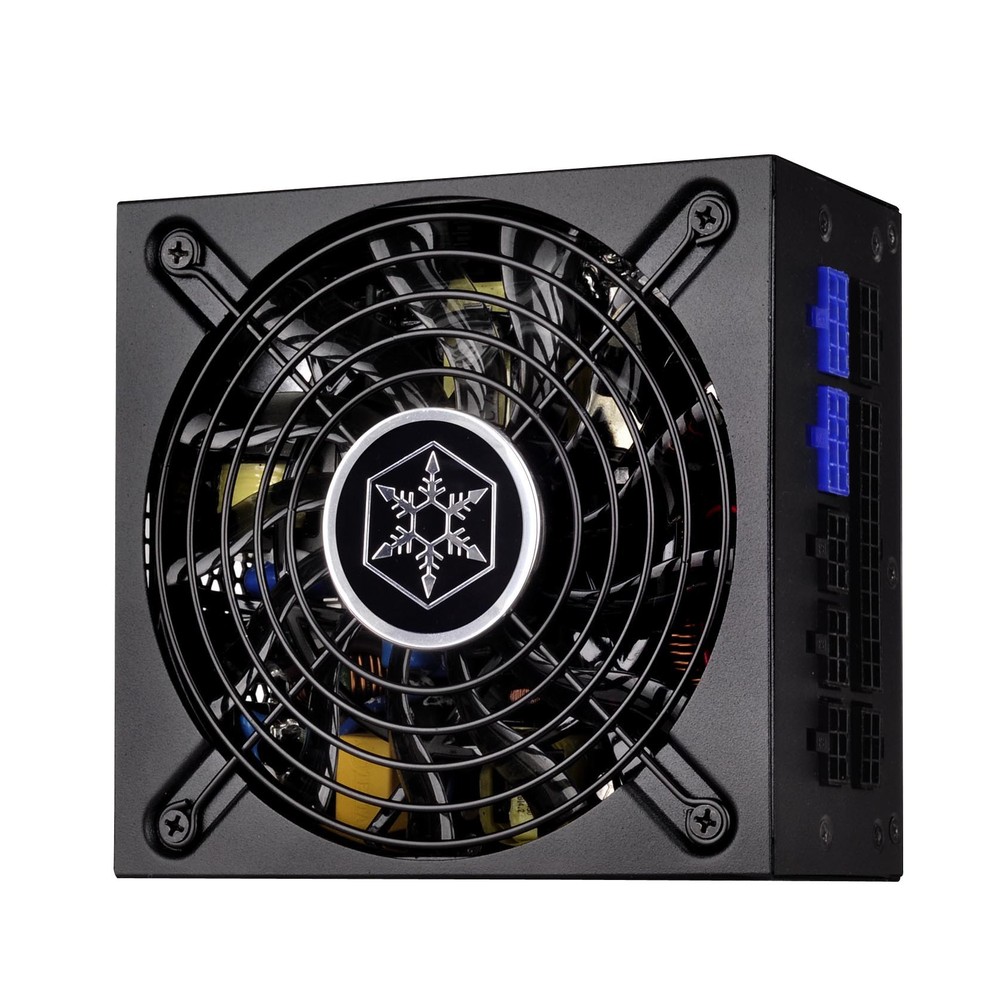

冷却システム

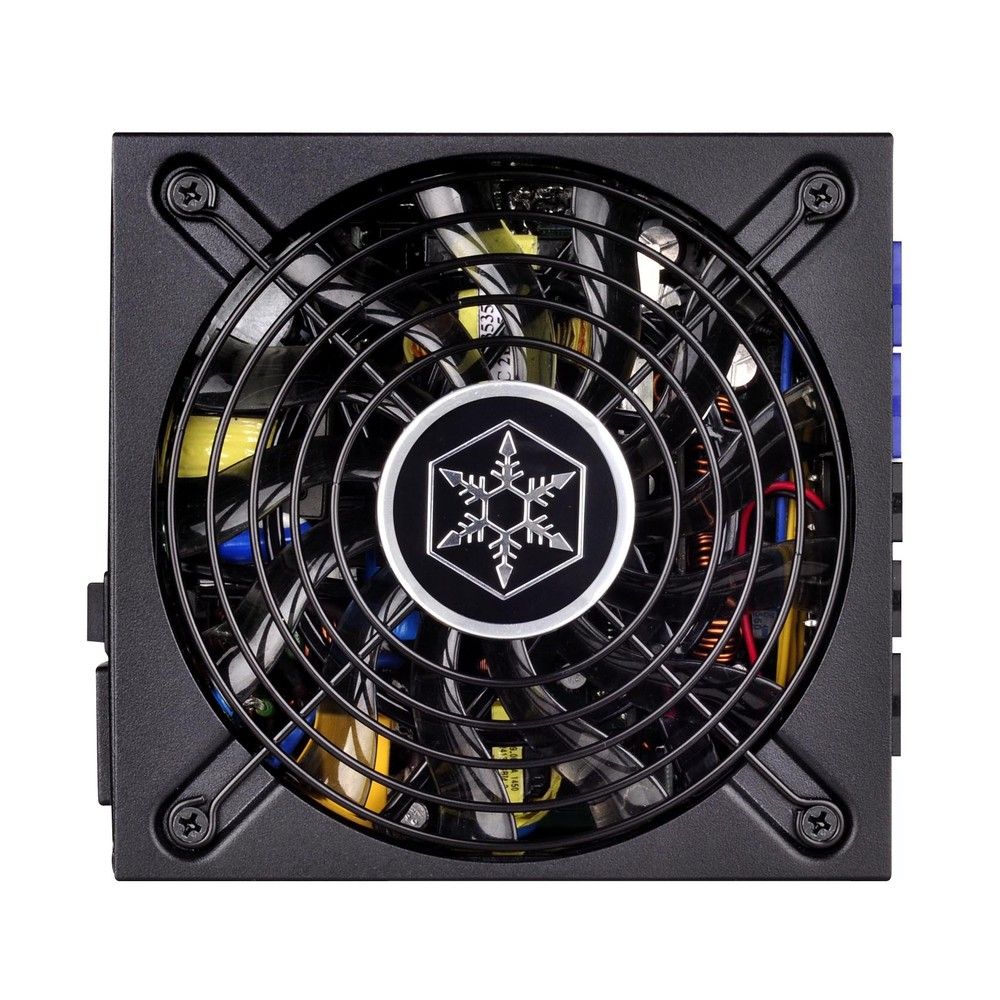

静音120mm FDB※ファン
フォームファクタ
ノイズレベル
0 ~ 36 dBA

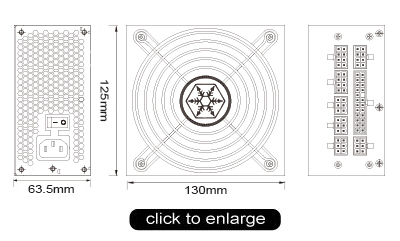

寸法
125 mm (W) × 63.5 mm (H) × 130 mm (D)
重量
1.68 Kg
認証
80 PLUS Platinum
その他
GPU Support list
Compatible with ATX12V v2.4
Compatible with ATX12V v2.4
- FDBファンは、シリアル番号1650以降の製品ロットに使用されています。
● Specifications presented on this page contains most recent revisions and may differ from those printed on retail boxes or manuals.
負荷範囲
最大電流 (A)
+3.3V
22A
+5V
22A
+12V
58.4A
+5VSB
3.0A
-12V
0.3A
ピーク電流 (A)
+3.3V
/
+5V
/
+12V
/
+5VSB
/
-12V
/
最小電流 (A)
+3.3V
0A
+5V
0A
+12V
0A
+5VSB
0A
-12V
0A
レンジ (%)
+3.3V
±3%
+5V
±3%
+12V
±3%
+5VSB
±5%
-12V
±10%
ライン制御 (%)
+3.3V
±1%
+5V
±1%
+12V
±1%
+5VSB
±1%
-12V
±1%
リップル (mVp-p)
+3.3V
50mA
+5V
50mA
+12V
120mV
+5VSB
50mV
-12V
120mV
