型番 |
SST-TP02-M2 |
カラー |
ブラック |
材質 |
アルミニウム、シリコン |
M.2対応長さ |
2280 (22mm x 80mm) |
熱伝導性 |
1.5W/m.k |
動作温度 |
-20 °C ~ 180 °C |
放熱パッド厚 |
1.0mm
1.5mm |
重量および寸法 |

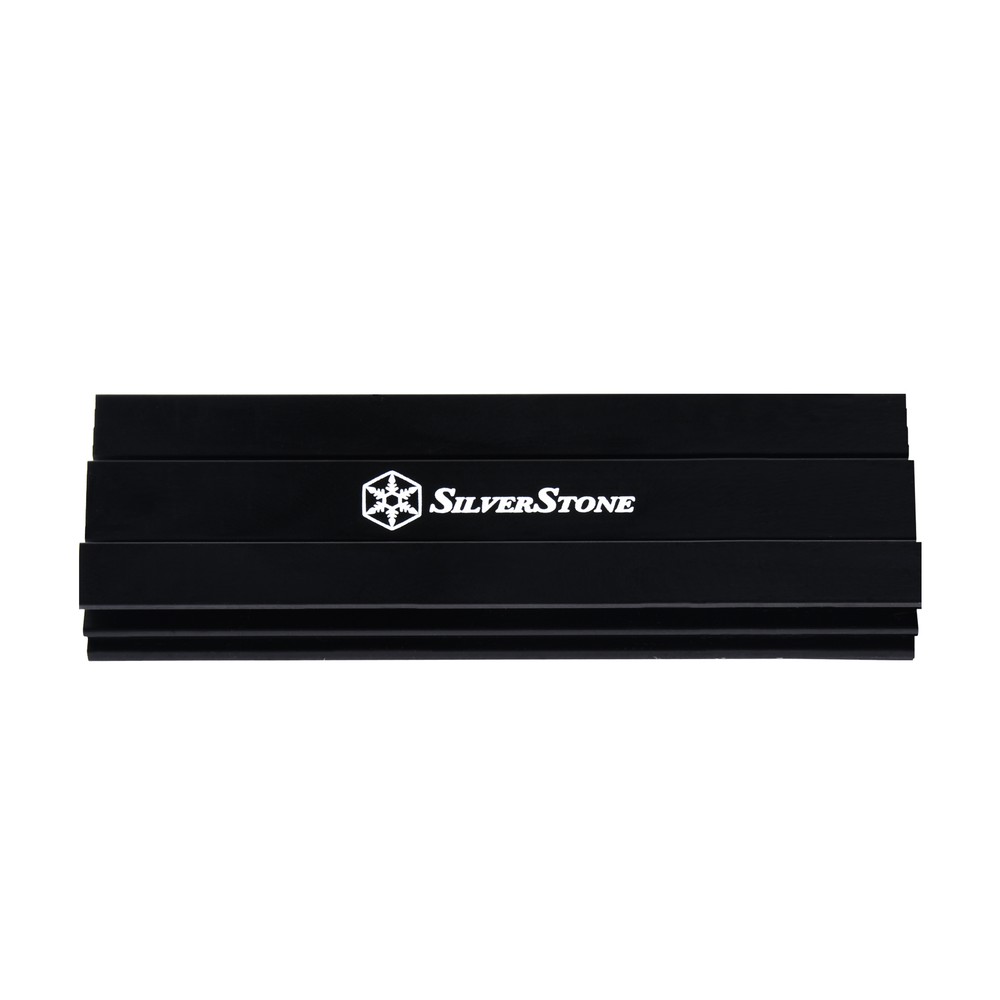

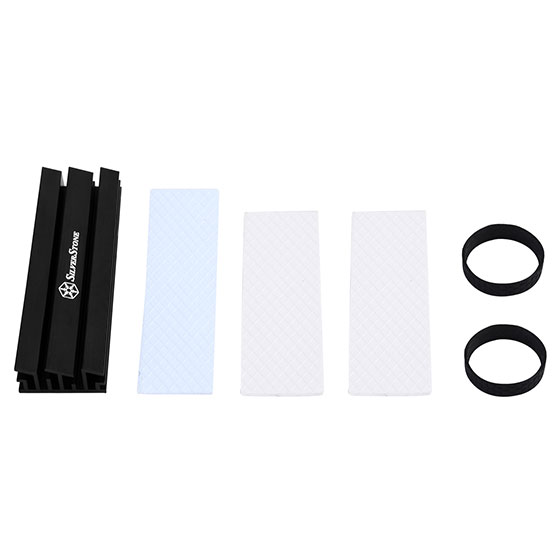

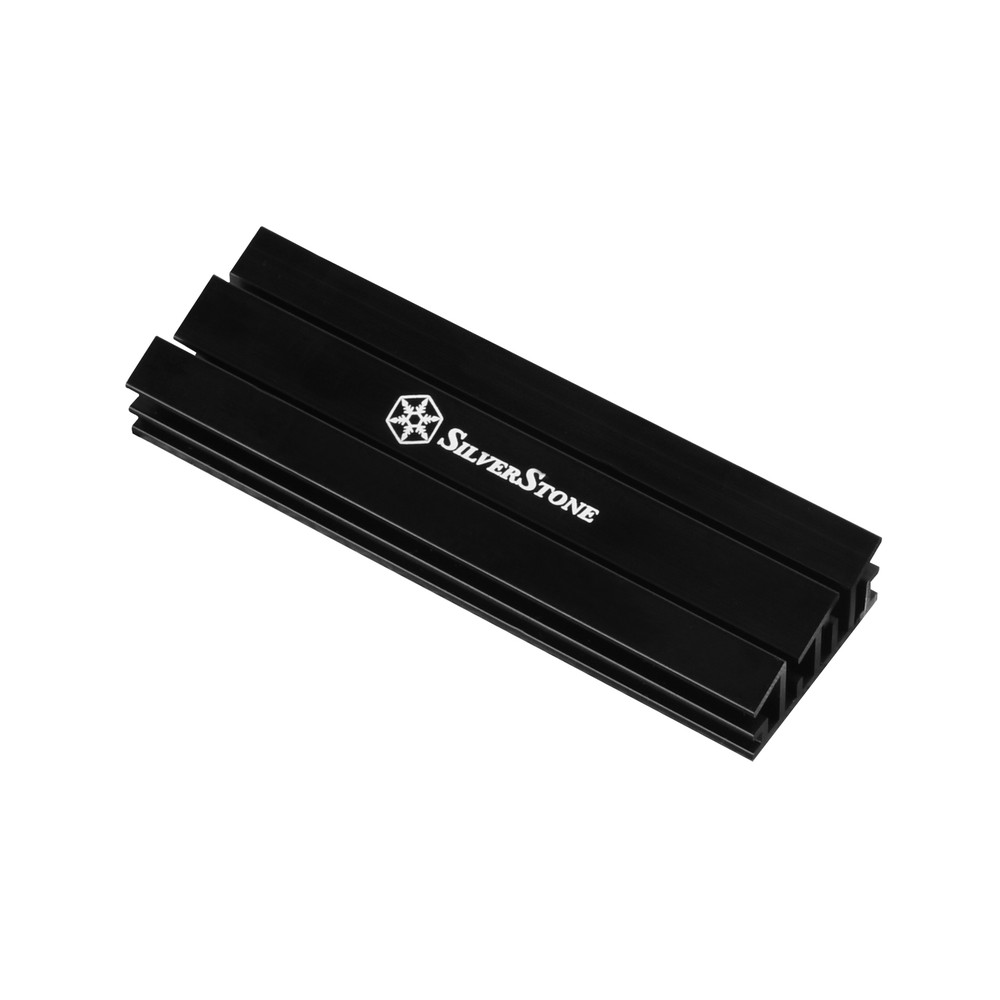

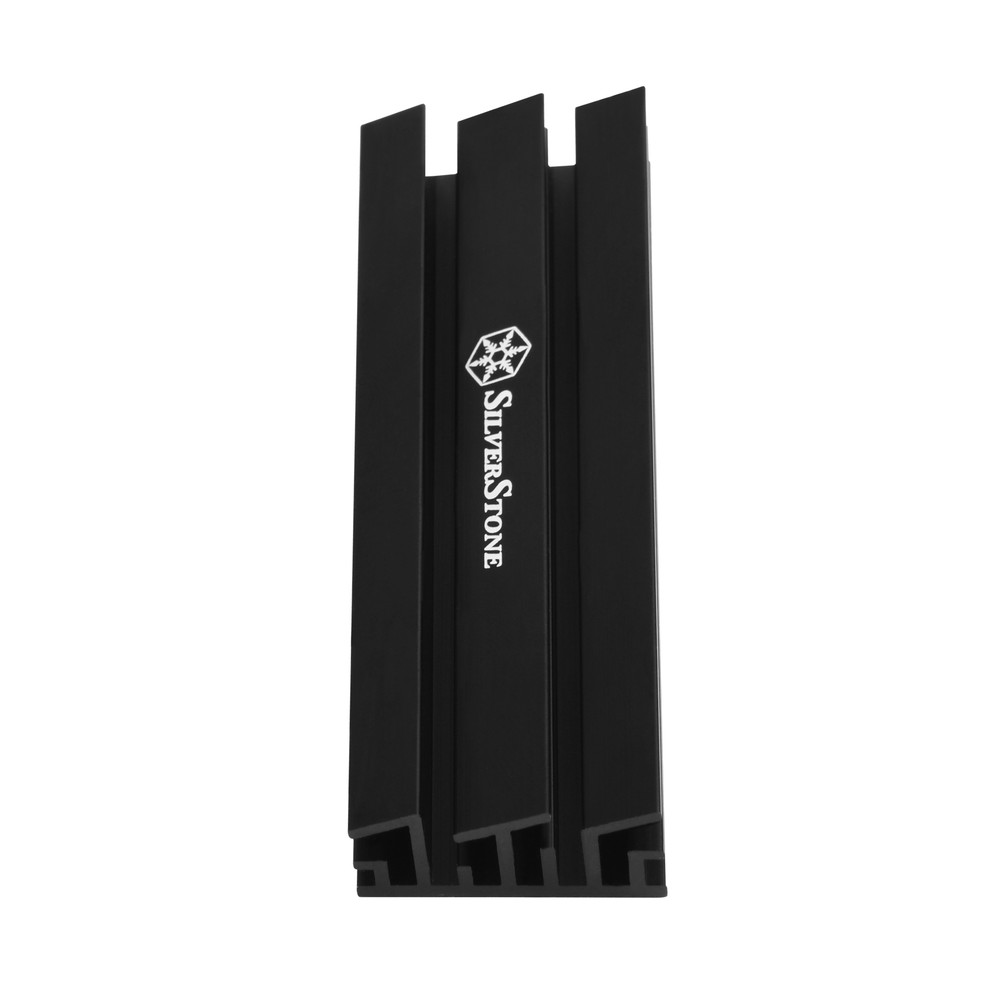

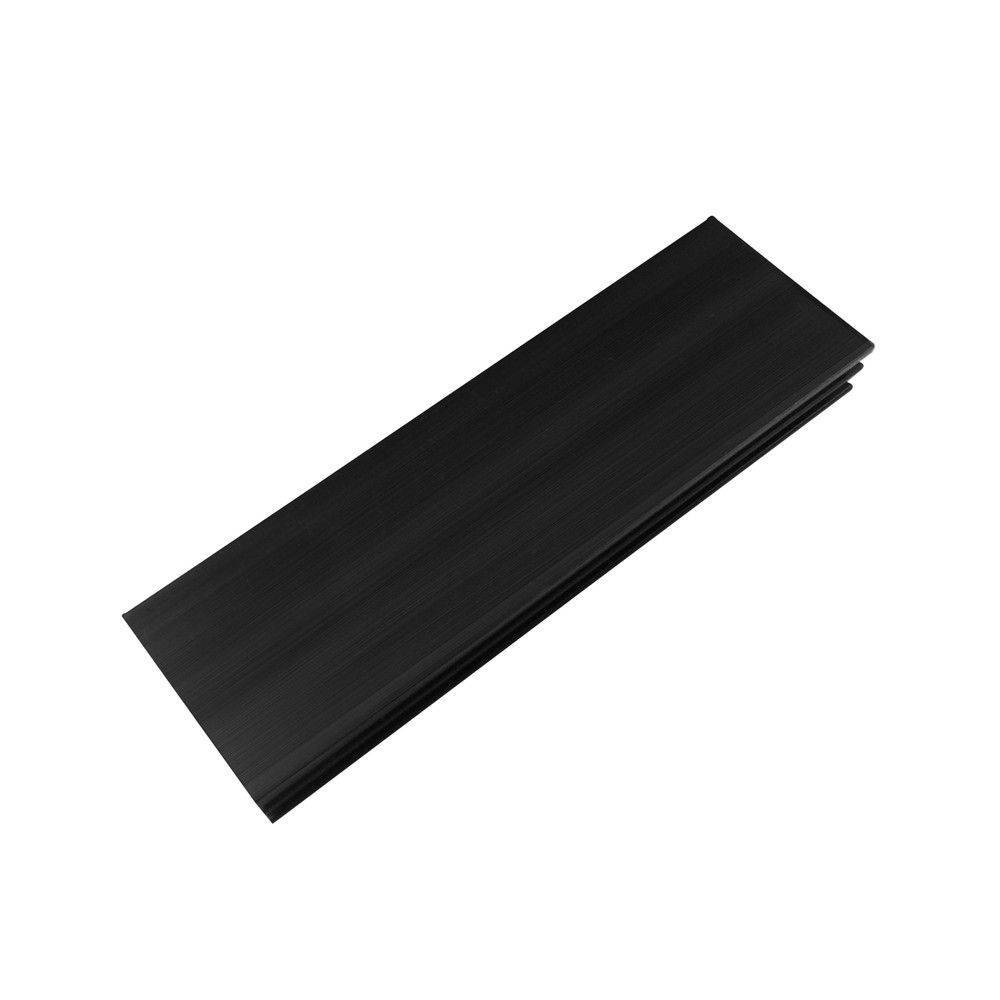

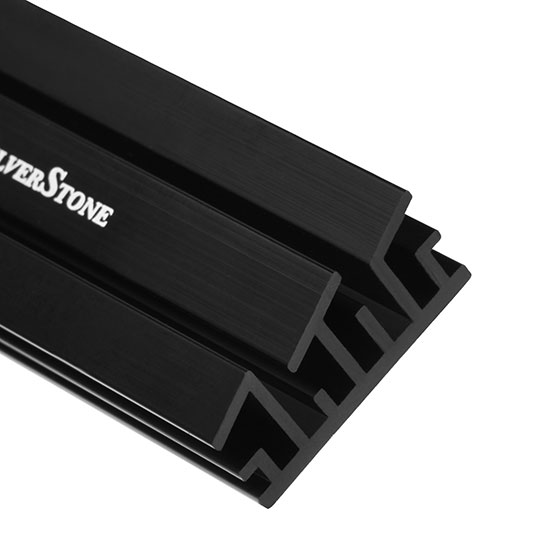

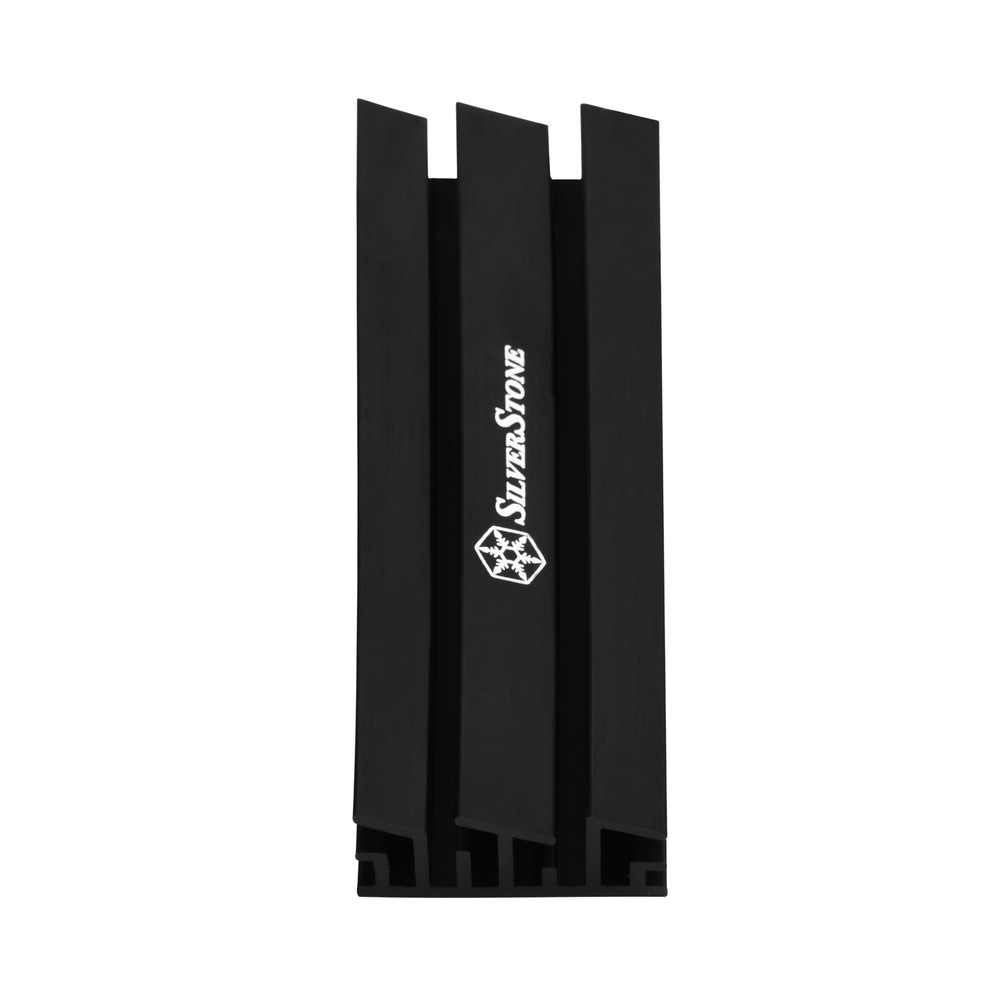

ヒートシンク : 70mm (W) x 10mm (H) x 20mm (D),16.1g
ブルーパッド : 70mm (W) x 1mm (H) x 20mm (D), 3.25g
グレーパッド1 : 60mm(W) X 1mm(H) X 20mm(D), 2.8g
グレーパッド2 : 60mm(W) X 1.5mm(H) X 20mm(D),3.7g |
備考 :

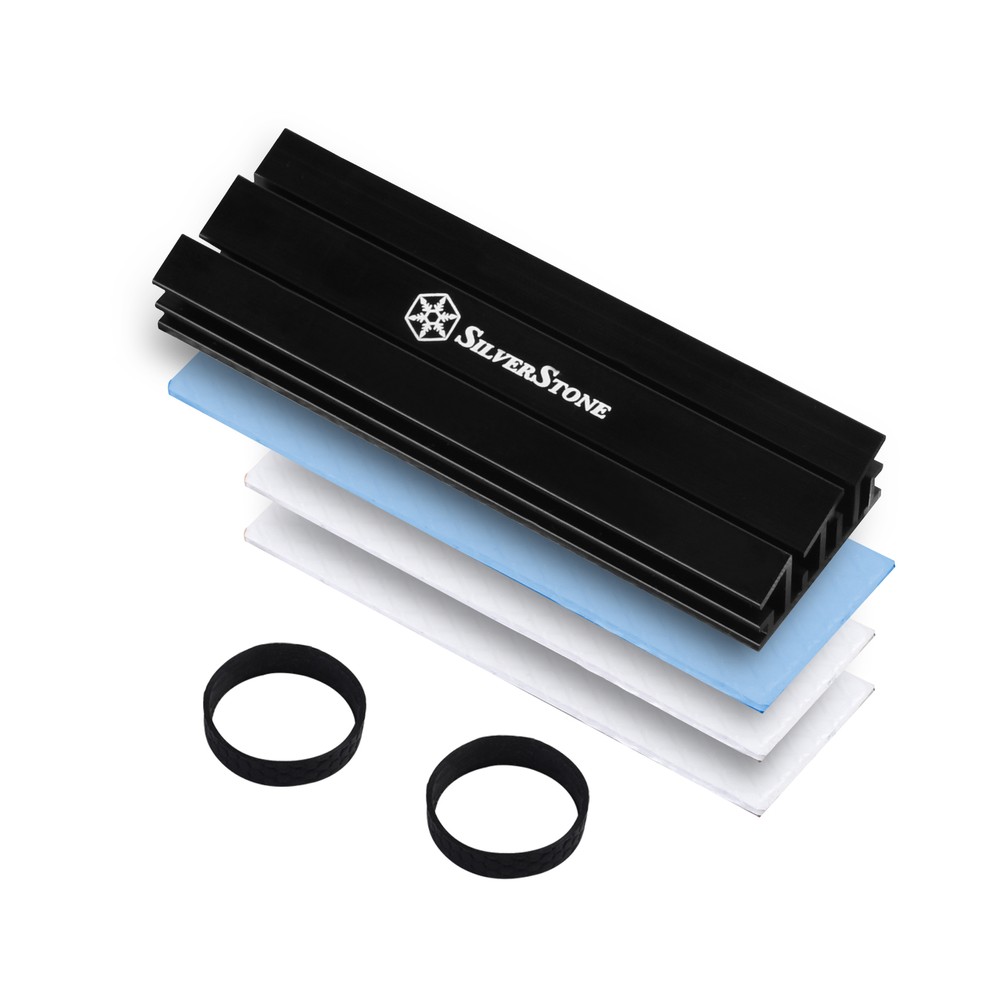

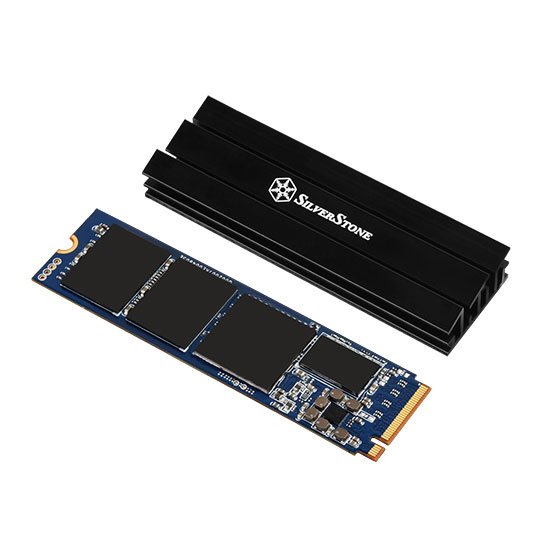

* 異なる厚さのグレーの放熱パッド2枚が付属しています。片面M.2 SSD (裏側はコンポーネントなしで平坦)には1.5mm厚パッドを、両面M.2 SSD (両側にコンポーネントあり)には1mm厚パッドを使用します。

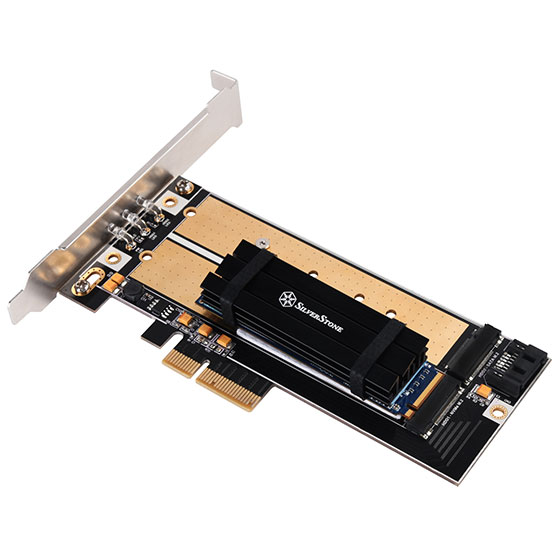

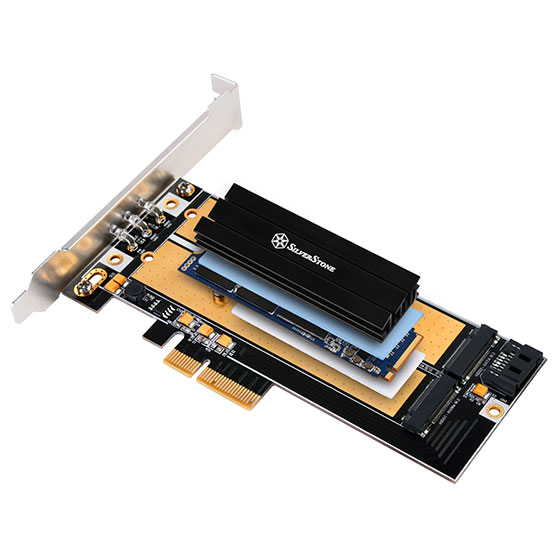

** グレーパッド1枚ではM.2 SSDおよびマザーボードまたはアダプタカード双方に接触しない場合は、TP02-M2キット付属のパッド2枚を慎重に貼り付けてください(その際パッド間に気泡が入らないようにご注意ください)。この目的は確実な接触を実現することでM.2 SSDからの熱を確実にマザーボードまたはアダプタカードに逃がすことです。

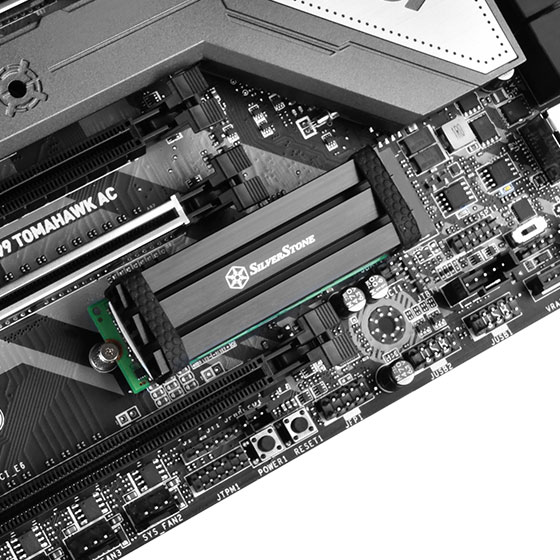

*** マザーボード上のM .2スロットがPCIeスロットに隣接する場合、TP02-M2のヒートシンクの高さがグラフィックスカードや拡張カードのインストール時に支障を来す場合があります。この干渉を避けるにはTP02-M2を利用可能な他のM.2スロットに装着するようお勧めいたします。
