主な特長
4K60 4:4:4 / HDR対応の高精細HDMI延長
HDMI 2.0準拠で、4K/60Hz 4:4:4、HDR10、HDCP 2.2に対応。 細かな文字やUI、映像の階調表現まで高品位に伝送できるため、会議資料、サイネージ、映像再生用途など高精細表示が求められる環境に適しています。
DGKat 2.0でCATケーブル1本の長距離伝送
HDMI信号をKramer独自のDGKat 2.0信号へ変換し、ツイストペアケーブル1本で長距離延長を実現。 シンプルな配線で送信機と受信機を接続できるため、大会議室、役員室、ホテル、商業施設などの常設AV構成に適しています。
最大60mの4K60延長に対応
高圧縮設定時は4K/60Hz 4:4:4で最大60m、4K/30HzやフルHDでは最大70mの延長に対応。 設置条件や伝送距離に応じて圧縮レベルを切り替えられるため、配線条件に合わせた柔軟なシステム構築が可能です。
PoC対応で電源配線を簡素化
DGKat 2.0経由のPoCに対応し、送信機または受信機のどちらか一方への給電で対向機も動作可能。 ディスプレイ裏や天吊り周辺など電源確保が難しい場所でも、配線点数を抑えたすっきりした施工を実現します。
EDIDパススルーとマルチチャンネル音声伝送に対応
EDIDパススルーにより、ソース機器と表示機器間のPlug and Play動作を支援。 さらにHDMI非圧縮音声やDolby TrueHD、DTS-HD、最大32chのデジタル音声伝送に対応し、高品位な映像・音声システムを構築できます。

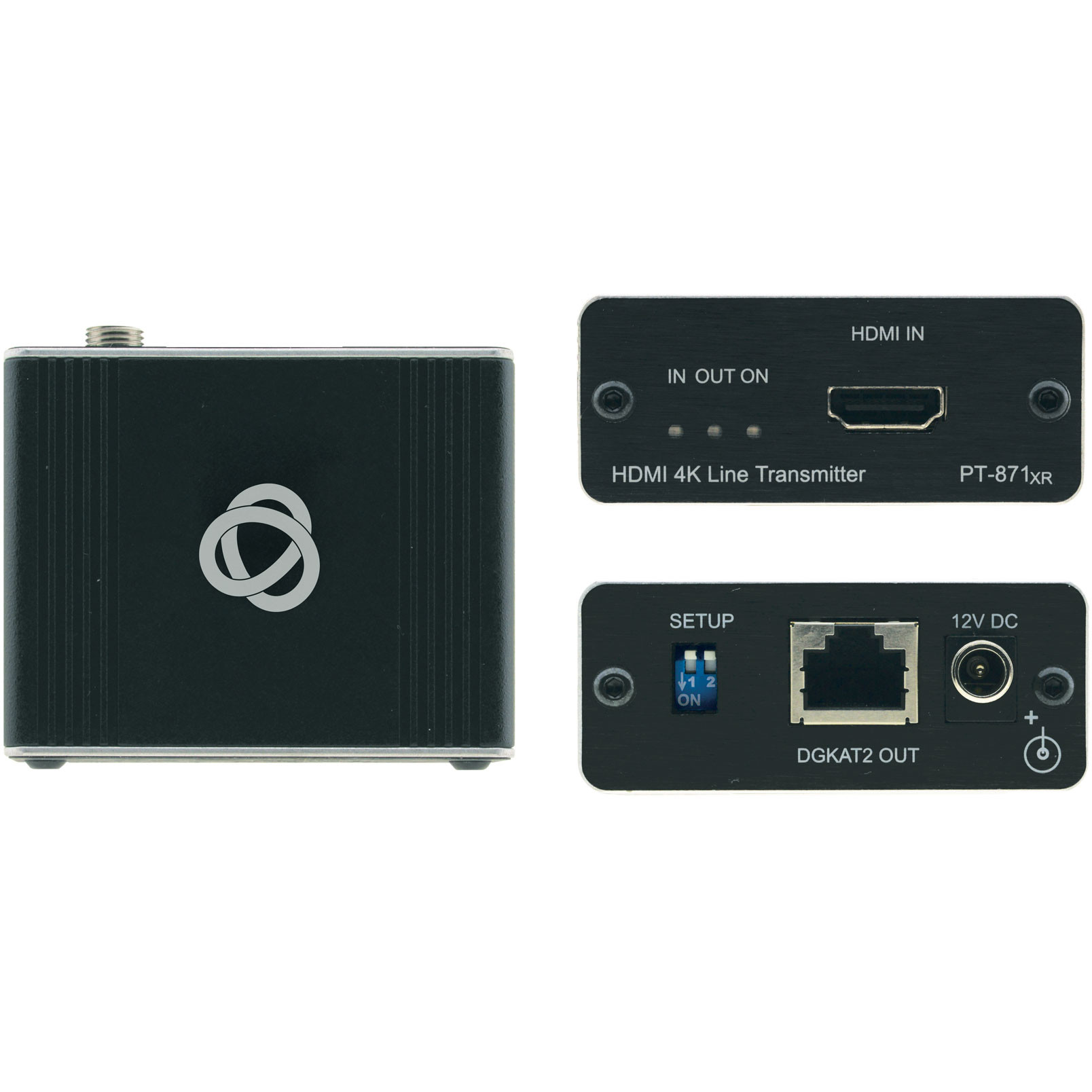

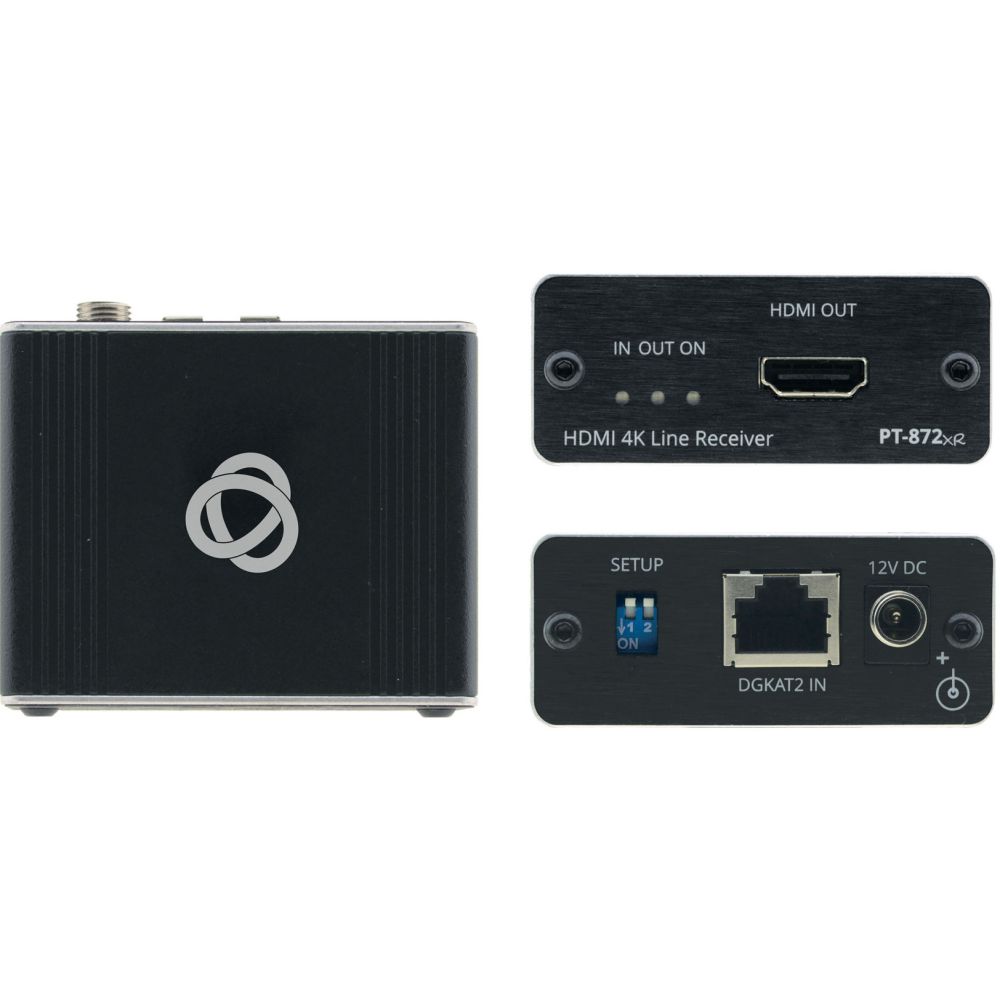

コンパクト筐体とLED表示で設置・保守も容易
ファンレスのPico TOOLS筐体を採用し、ディスプレイ裏やラック周辺へ省スペースに設置可能。 IN / OUT / ONの各LEDで接続状態や通電状況を確認できるため、導入時の確認や保守・トラブルシュートもスムーズに行えます。

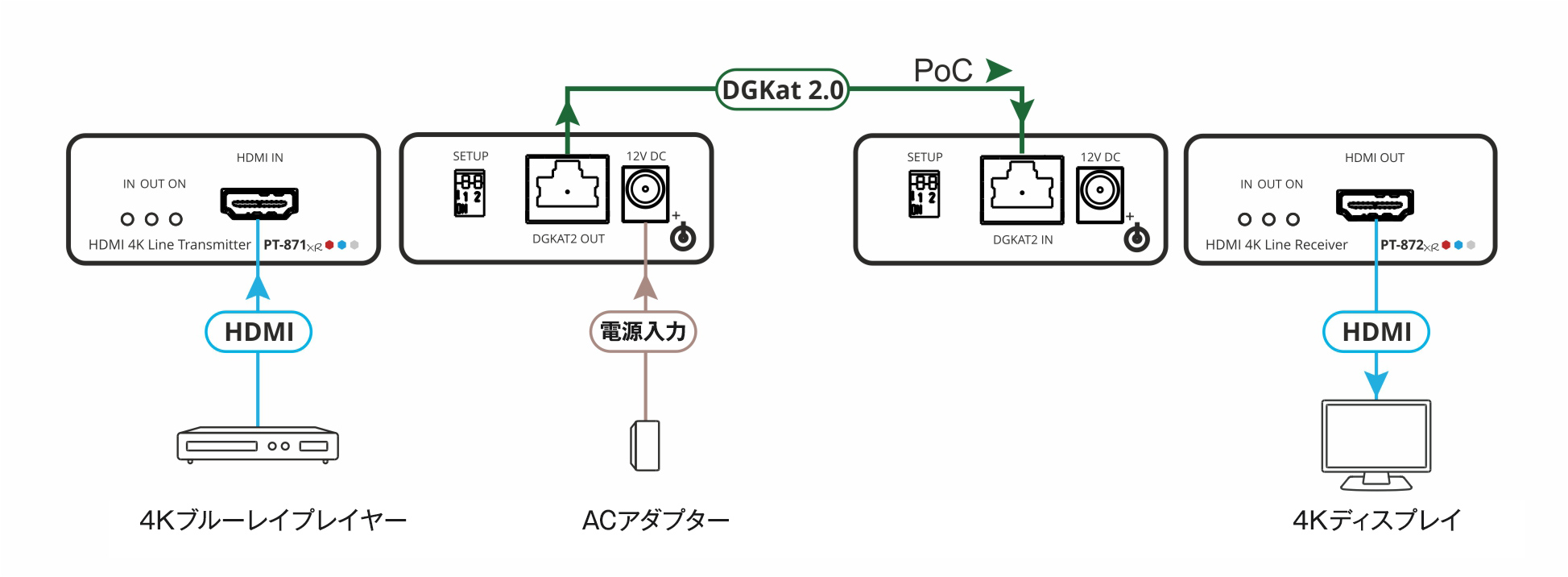

構成例
代表的な活用シーン
大会議室・役員会議室
AVラックや机上PCから、離れた場所に設置した大型ディスプレイやプロジェクターへ4K映像を長距離伝送。 CATケーブル1本で高精細映像を安定して延長できるため、会議室の常設AV設備をすっきり構築できます。
ホテル・宴会場
機材室や操作卓から、会場内のディスプレイや映像表示機器へ高精細信号を延長。 配線距離が長くなりやすい宴会場や多目的スペースでも、シンプルな構成で安定した映像伝送を実現します。
商業施設・デジタルサイネージ
メディアプレーヤーやSTBをバックヤード側に集約し、売場や受付の4Kディスプレイへ映像を長距離配信。 機器本体を見せずに設置しやすく、店舗演出や情報表示の安定運用に適しています。
教育機関・研修施設
講師卓や操作卓から、教室前方の大型ディスプレイやプロジェクターへ映像を延長。 長距離配線が必要な教室や研修室でも、4K資料や映像コンテンツを高精細のまま表示したい環境に適しています。
ディスプレイ裏設置・省配線構成
受信機をディスプレイ裏に設置し、送信機側からDGKat 2.0経由で映像とPoC給電をまとめて伝送可能。 電源確保が難しい場所でもアダプター数を抑えられるため、見た目を損ねにくいスマートな施工に役立ちます。
常設AVシステムの映像延長
HDMIソース機器と表示機器の距離が離れる常設AV設備において、CAT配線を活用した安定した映像延長を実現。 会議室、ショールーム、受付、展示空間など、日常的に運用する映像システムの構築に適しています。
よくある質問（FAQ）
注意事項
- 長距離伝送には、Kramer推奨のシールド付きCAT 6Aケーブルの使用を推奨します。サードパーティ製ケーブルを使用する場合は、両端のシールドがコネクターへ適切に接続されていることをご確認ください。
- 中継コネクター、非シールドの壁面プレート、途中接続を含む配線構成では、伝送品質が低下したり正常動作しない場合があります。延長区間はできるだけストレートな1本配線で構成してください。
- 本製品はHDBaseT機器とは互換性がありません。送信機・受信機ともにDGKat 2.0対応機器同士で組み合わせてご使用ください。
- 4K/60Hz 4:4:4の高帯域信号を安定して伝送するため、配線距離や施工条件に応じて圧縮設定を適切に選択してください。長距離延長時は高圧縮設定を使用し、送信機・受信機のDIPスイッチ設定を必ず同一にそろえてください。
- DIPスイッチ設定を変更した場合は、設定反映のため機器の再起動を行ってください。設定不一致のまま運用すると、映像が表示されない、または伝送が不安定になる場合があります。
- PoC給電を利用する場合は、送信機または受信機のどちらか一方にのみ付属電源アダプターを接続してください。設置環境や配線条件によっては、導入前に十分な動作検証を行うことを推奨します。
- 本製品は屋内専用です。高温多湿、直射日光、粉塵の多い場所を避け、通気を確保した環境で設置してください。ラック設置時は周囲温度や放熱条件にもご注意ください。
- 記載の仕様・機能は、ファームウェア更新やメーカー仕様変更により変更される場合があります。導入前に最新のユーザーマニュアルおよびメーカー情報をご確認ください。
