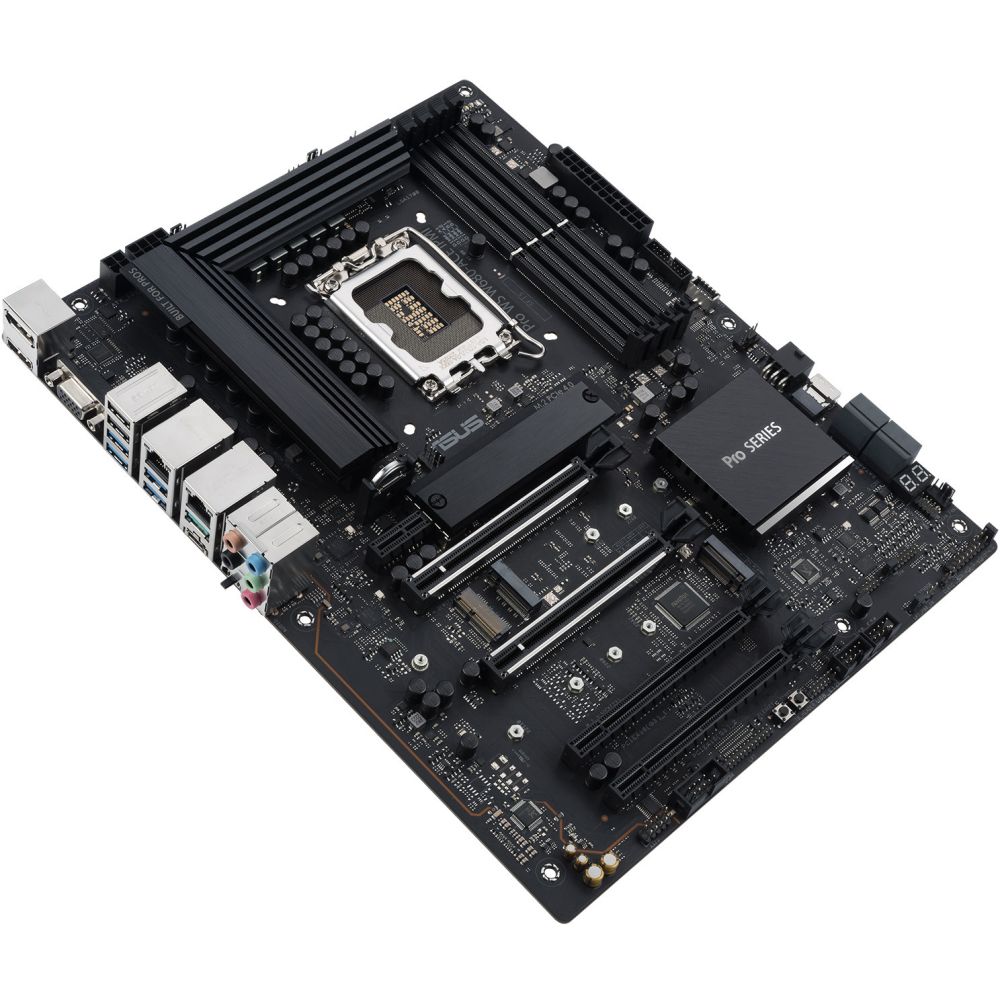

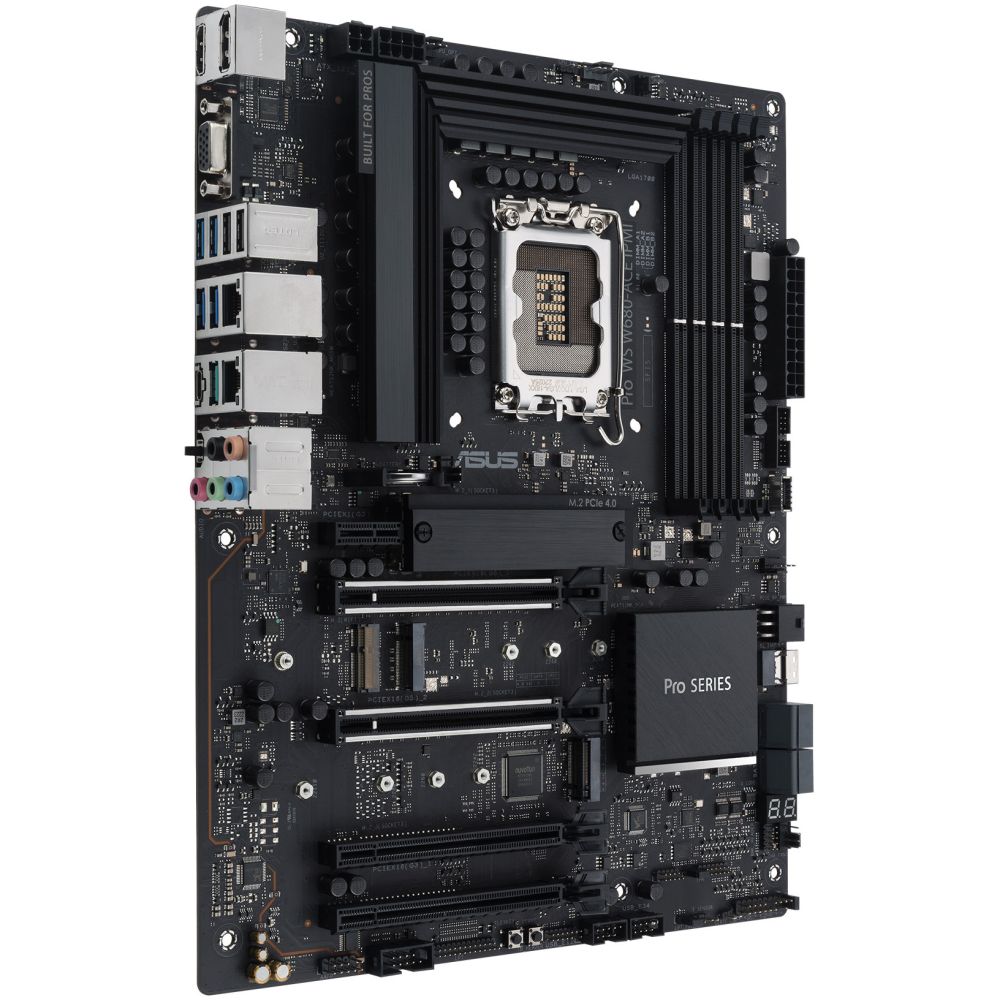

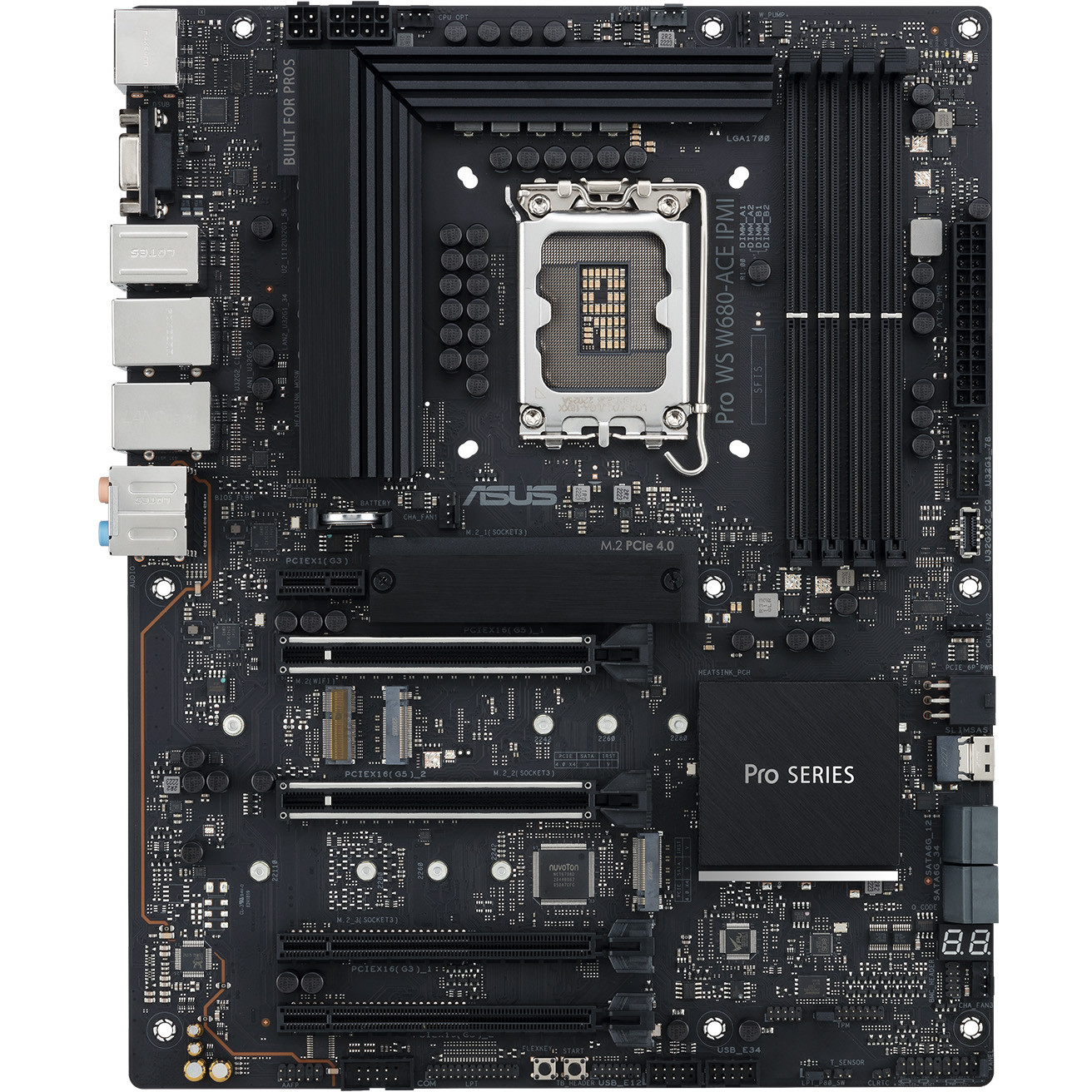

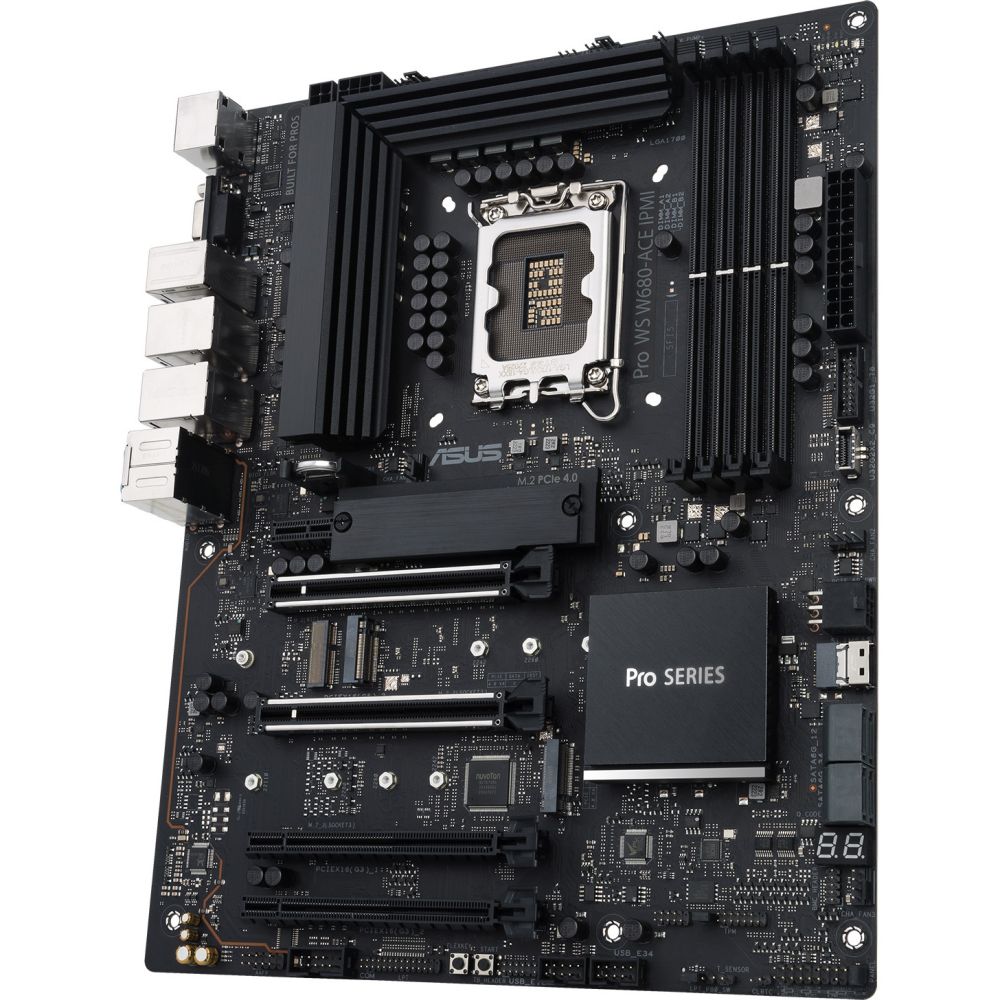

Pro WS W680-ACE IPMI ― インテル®W680チップセット搭載ATXマザーボード

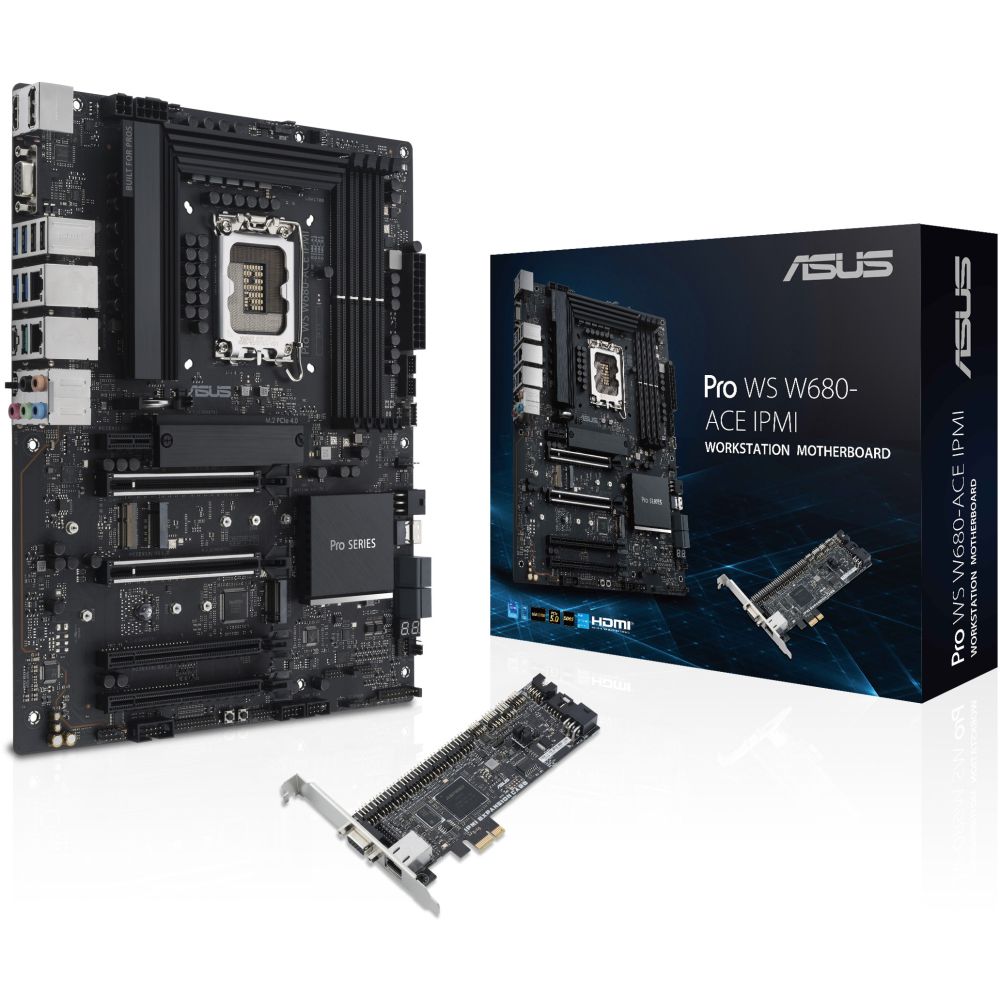

PRO WS W680-ACE IPMI

インテル® W680チップセットを搭載したLGA 1700対応ATXマザーボード。PCIe® 5.0、DDR5、IPMI拡張カード、デュアルインテル® 2.5Gbイーサネット、PCIe 4.0 M.2、USB 3.2 Gen 2x2のフロントパネルコネクター、SlimSAS、SATA 6Gbps、HDMI®、DisplayPort、およびVGAをサポート。

この製品のお問い合わせ

プロフェッショナルがいるテックウインドの強み

メーカー型番: 90MB1DN0-M0JAY0
TEKWIND型番: ASU-PRO/WS/W680-ACE/IPMI
JAN/UPC: 0197105005952

カテゴリー: PCパーツマザーボード LGA1700

PRO WS W680-ACE IPMIの主な特長

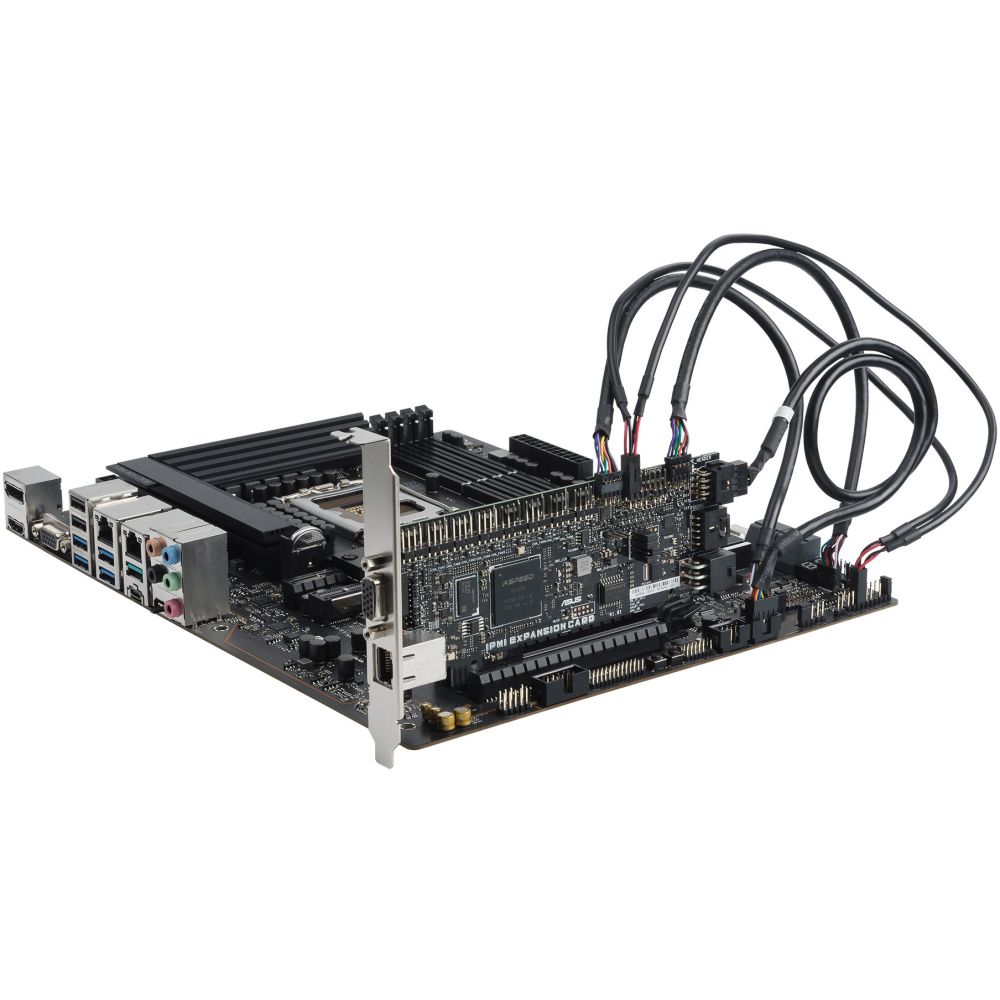

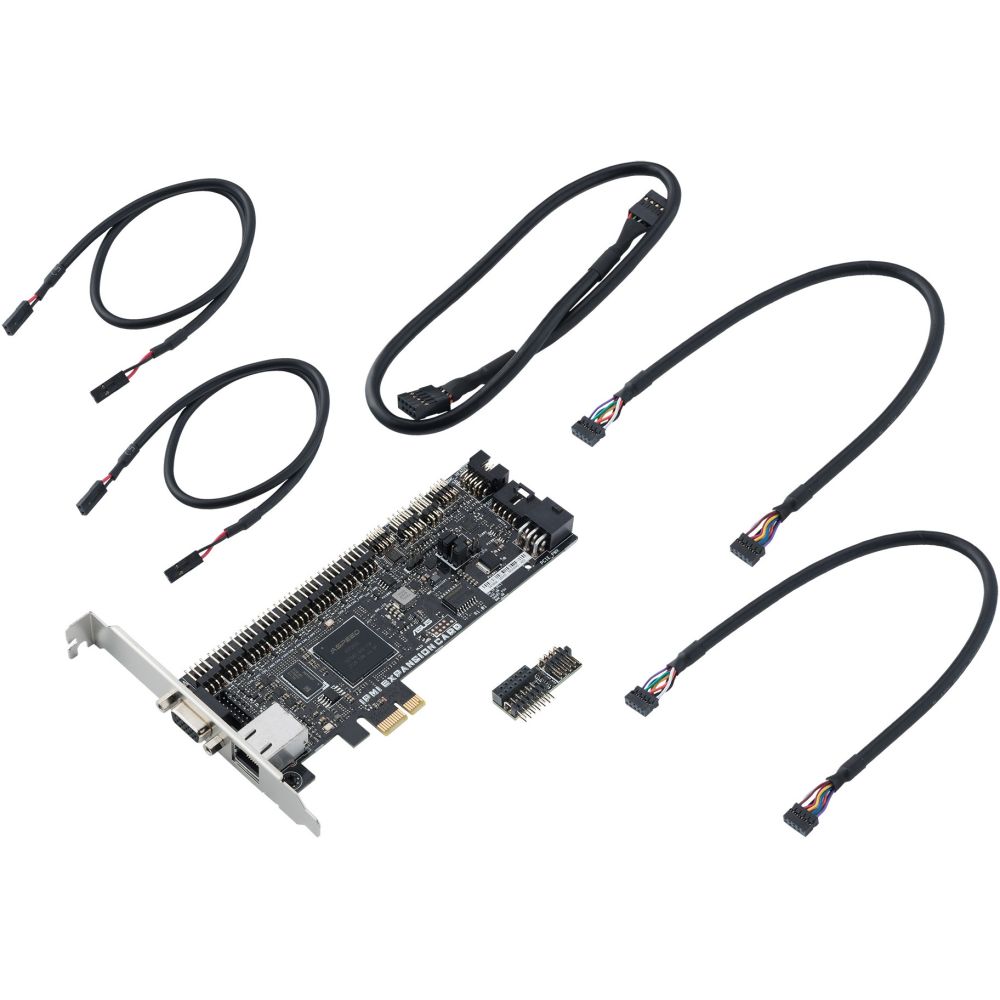

IPMI拡張カードが付属：IPMIアーキテクチャに機能を提供するBMCチップ専用のイーサネットコントローラを搭載
電源ソリューションを強化：DrMOS、ProCoolコネクタ、合金チョーク、高耐久性コンデンサによる安定した電力供給
次世代の接続性：デュアルPCIe 5.0 SafeSlot、デュアルPCIe 3.0スロット、3 x M.2 PCIe 4.0、SlimSAS、デュアルインテル®2.5Gb イーサネット、フロントパネルにUSB 3.2 Gen2x2 Type-C®搭載、Thunderbolt™ 4ヘッダー対応、TPMヘッダー、LPTヘッダー
包括的な冷却性能：大型VRMヒートシンク、M.2ヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 4
高度なセキュリティ管理：ASUS Control Center ExpressによるUSBポート管理、ソフトウェアのブラックリスト機能、Regeditによるオン/オフ制御
確かな安定性：24時間365日の動作確認テスト、幅広い互換性検証、SafeSlotおよびSafeDIMM搭載による耐久性の向上

お客様に最適な製品をご提案いたしますお見積りや納期のご相談仕入れ、見積サービス販社様専用会員制サイト

製品仕様 SPEC

基本仕様

対応CPU: Intel® Socket LGA1700 for 13th & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processor
搭載チップセット: Intel® W680 Chipset
メインメモリー: 4 x DIMM, Max. 128GB, DDR5 7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800, Un-buffered Memory*

デュアルチャネルメモリアーキテクチャ
インテル®エクストリーム・メモリー・プロファイル（XMP）対応
OptiMem II
* サポートされるメモリタイプ、データレート（速度）、およびDRAMモジュール数は、CPUおよびメモリ構成によって異なります。詳細については、製品情報サイトのサポートタブにあるCPU/メモリサポートリストを参照するか、https://www.asus.com/support/。
* 非ECC、バッファなしDDR5メモリはオンダイECC機能をサポートします。
グラフィックス機能: 1 x DisplayPort**
1 x HDMI® port***
1 x VGA port
* グラフィックスの仕様はCPUの種類によって異なる場合があります。最新情報は www.intel.com をご参照ください。
**最大8K@60Hzをサポート。DisplayPort 1.4で規定される8K@60Hzをサポートします。
***HDMI 2.1で規定される4K@60Hzをサポートします。
拡張スロット: Intel® 13th & 12th Gen Processors*
- 2 x PCIe 5.0 x16 slot(support x 16 or x8 / x8 mode)
Intel® Z790 Chipset
- 2 x PCIe 3.0 x16 slot (supports x4 mode)
- 1 x PCIe 3.0 x1 slots
ストレージ機能: Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports*
Intel® 13th & 12th Gen Processors
- M.2_1 slot (Key M), type 2242/2260/2280(supports PCIe 4.0 x4 mode)
Intel® W680 Chipset
- M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4)
- M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4)
- 4 x SATA 6Gb/s ports
- 1 x slimSAS (PCIe gen4 x4 or 4x SATAIII)
* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
Wi-Fi: M.2スロットのみ（Key E、CNVi & PCIe）*。
*Wi-Fiモジュールは別売りです。
USB機能: Rear USB (Total 8 ports)
- 2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x Type-C®)
- 4 x USB 3.2 Gen 1 ports (4 x Type-A)
- 4 x USB 2.0 ports (2 x Type-A)
Front USB (Total 7 ports)
- 1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
- 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
- 2 x USB 2.0 headers support additional 4 USB 2.0 ports
オーディオ機能: "Realtek 897 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*"
Audio Features
- Audio Shielding
- Power pre-regulator reduces power input noise to ensure consistent performance
- Premium audio capacitors
- Dedicated audio PCB layers
- Unique de-pop circuit
* Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio.

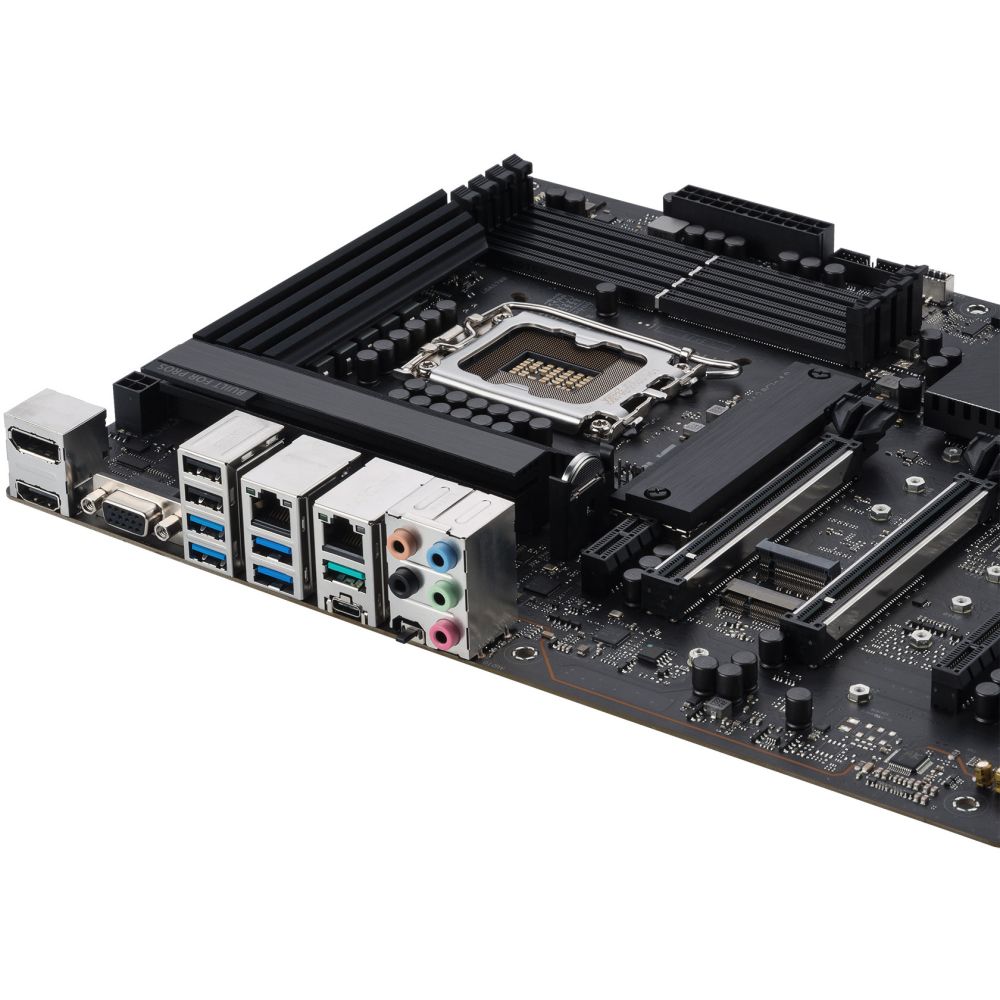

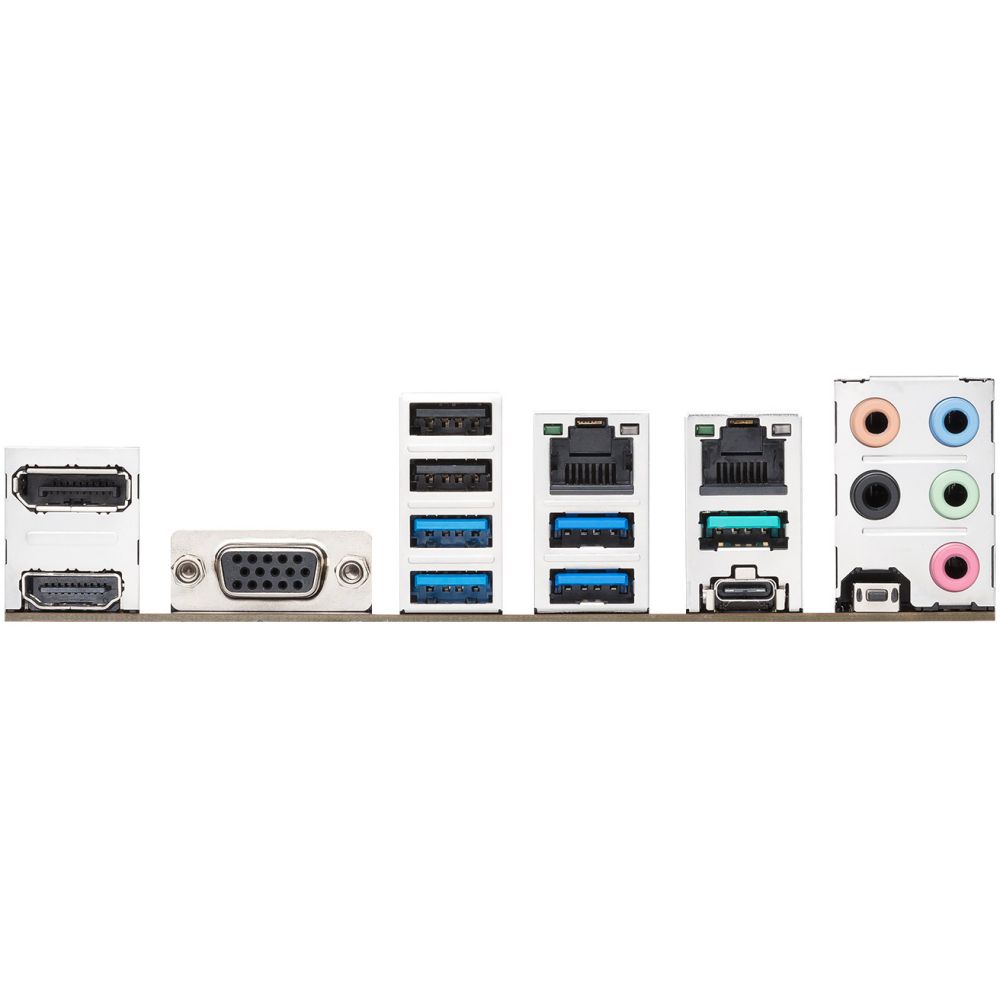

背面インターフェース: -2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x Type-C®)
-4 x USB 3.2 Gen 1 ports (4 x Type-A)
-2 x USB 2.0 ports (2 x Type-A)
-1 x DisplayPort
-1 x HDMI® port
-1 x VGA port
-2 x Intel® 2.5Gb Ethernet ports
-5 x Audio jacks
BIOS機能: 256 Mb Flash ROM, UEFI AMI BIOS
主な付属品: Cables
2 x SATA 6Gb/s cables
Miscellaneous
1 x Q-connector
1 x M.2 Rubber Packages
1 x Screw package for M.2 SSD
Documentation
1 x User guide
OS: Windows® 11, Windows® 10 64-bit
