FUS-SSD-4X4-E3S

最大4枚のM.2 SSDを搭載できるPCIe x16接続のRAIDカード

メーカー型番
FUS-SSD-4X4-E3S
TEKWIND型番
SNT-FUS-SSD-4X4-E3S
JAN/UPC
0732311012983
カテゴリー
FUS-SSD-4X4-E3Sの主な特長
最大4枚のM.2 SSDを搭載できるPCIe x16接続のRAIDカード

フルパフォーマンス設計
・x16 PCIe ブリッジ
・Self-contained
・ユニバーサルな互換性
・M.2 PCIe SSD Support

主な機能
・最大32TBの超高速ストレージを追加
・高性能PCIeインターフェース
・優れた性能
・RAIDサポート
・macOSブートサポート
・熱スロットリングなし
・Thunderbolt用に最適化
・NVMe準拠
・S.M.A.R.T.オペレーション

最大4枚のM.2 SSDを搭載できる
PCIe x16接続のRAIDカード
Sonnet M.2 4x4 PCIeカード(サイレント)

PCIe 3.0 x16カード上の4つのM.2 NVMe
SSDスロット・独自のSSDを追加します

※M.2 NVMe SSDは別売りです

最大32TBのSSDストレージを追加してください!
超高速データ転送

コンピューターに内部ストレージを追加する必要があり、超高速データ転送が作業に不可欠な場合は、NVMe SSDベースのアップグレードが必要です。個別に、M.2 NVMe PCIe SSDは驚異的なパフォーマンスを提供しますが、SonnetのM.2 4x4 PCIeカードを使用すると、最大4つ(1)を単一のx16カードスロットにマウントして、それらのパフォーマンスを組み合わせることができます。どのように使用しても、このカードはあなたの働き方を変えることができます。

2019 Mac Pro ®

1つのx16 PCIeスロットに最大32TBの超高速SSDストレージを追加します。

Mac Pro 5,1

信じられないほど高速な1-SSDブートドライブ+ 3-SSD RAID 0セットを作成します(後で2019 Mac Proに移行します)。

Windows®または
Linux®コンピューター

メディアストレージまたはスクラッチドライブを作成します。

Thunderbolt™拡張システム

1本のケーブルで4つのSSDをコンピューターに接続します。

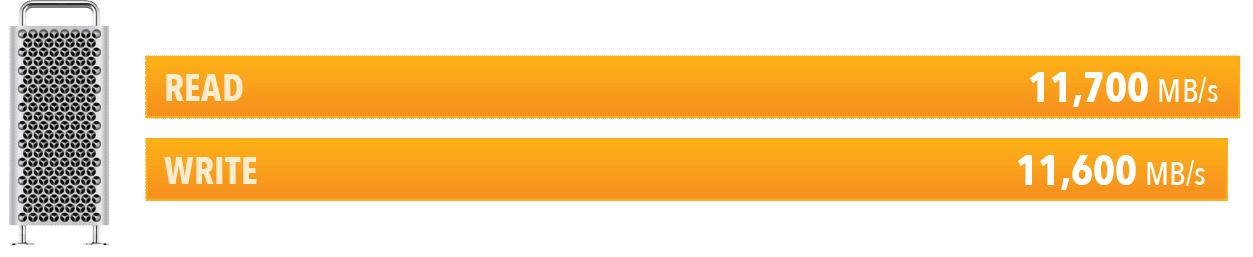

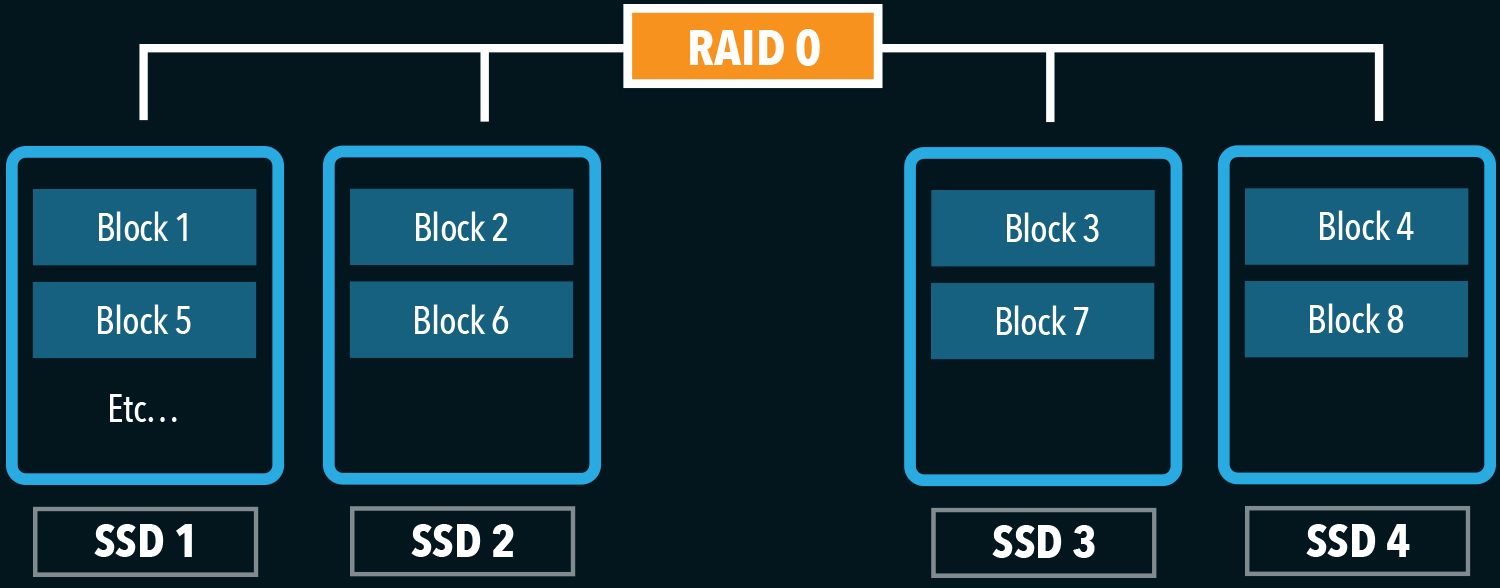

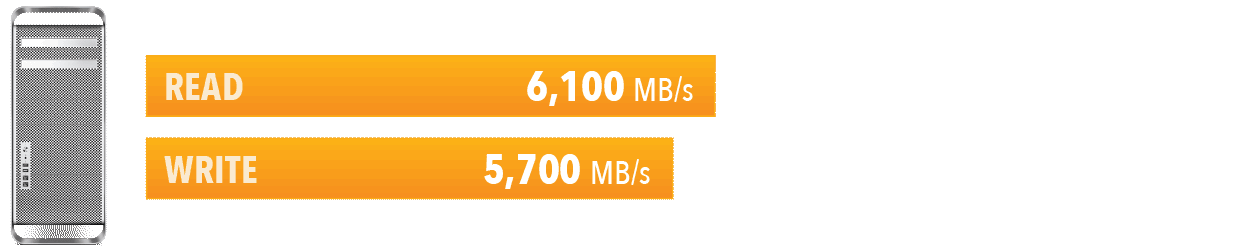

Mac Pro RAID 0 のパフォーマンス

SSDを搭載したM.2 4x4 PCIeカードを2019 Mac Proにインストールして、優れたストレージパフォーマンスを実現します。 2010または2012 Mac Proをまだ使用している多くの人の1人である場合は、SonnetカードとSSDをインストールして、これまで不可能だったパフォーマンスを実現してください。



転送サイズ64MBのSamsung® 970 EVO Plus 1TB SSDを使用したATTOディスクベンチマーク(Apple® AppStoreで入手可能)テスト結果に基づくパフォーマンス。 追加のベンチマークと詳細については、M.2 4x4パフォーマンスPDFを参照してください。

フルパフォーマンス設計
Sonnetの利点

SonnetのM.2 4x4 PCIeカードは、4つのSSDからのフルパフォーマンスをサポートするように設計された、16レーン(x16)インターフェイスを備えたフルハイトのフルレングスPCIe 3.0カードです。 「類似の」アダプタカードとは異なり、SonnetのM.2 4x4カードの機能は次のとおりです。



x16 PCIe ブリッジ

インストールするすべてのSSDに4レーンのPCIe 3.0帯域幅を割り当てます(x4帯域幅を1度に2つのSSDに制限するのではなく)

Self-contained

カードは、動作するために特定のマザーボードやRAID機能をサポートするために特定のSSDを必要としません–PCIe分岐は必要ありません。

ユニバーサルな互換性

Mac®、Windows、およびLinux互換

M.2 PCIe SSD Support

さまざまなM.2 NVMe PCIe SSDで動作します。 両面SSDもサポートするようになりました(6)

主な機能


最大32TBの超高速
ストレージを追加

x16 PCIeスロットに最大4つのM.2 NVMe SSD(別売り)をマウントします。 両面SSDもサポートします。(6)


高性能PCIe
インターフェース

PCI Express 3.0 x16ホストバスインターフェイスとx16 PCIeブリッジ。インストールされている各SSD専用のPCIe 3.0帯域幅の4レーン。



優れた性能

最大11,700MB /秒の持続的なRAID 0速度を実現します。(2)




RAIDサポート

macOS、Windows、およびLinux RAID 0、1、および5をサポートします(macOS RAID 5のサポートには、別売りのSoft RAIDソフトウェアが必要です)。


macOSブートサポート

単一の(RAID化されていない)接続されたSSDからの起動をサポートします。




熱スロットリングなし

カスタムのサイレント動作冷却ソリューションにより、インストールされたSSDは、非常に大きなファイル転送操作中に高いパフォーマンスを維持できます。


Thunderbolt用に最適化

Sonnet Thunderbolt 3拡張システムで使用して、最大2750 MB/sのパフォーマンスで1本のケーブルを介して最大4つのSSDを接続します。


NVMe準拠

ドライバーは必要ありません。






S.M.A.R.T.
オペレーション

S.M.A.R.Tをサポート (自己監視、分析、およびレポート技術)データレポート。


Adobe After Effectsユーザーですか?

あなたはAdobe® After Effectsユーザーですか?コンピューターのオンボードストレージが追いつかない、32ビットリニアで4Kp 60の作業を実行できること、またはチャネル数の多いEXR(または8Kのエフェクト)で4Kp 24を実行できることを想像してみてください。Sonnetの M.2 4x4 PCIeカードがそれを可能にします。

Mac Pro 5,1ユーザーですか?

Mac Pro 5,1ユーザーは、macOS®を1つのSSDにインストールして、信じられないほど高速なブートドライブを作成し、インストールされている他のSSDでRAID 0セットを作成し、それでも超高速のパフォーマンスを得ることができます。SonnetのM.2 4x4 PCIeカードがそれを可能にします。

Sonnet M.2 4x4 PCIeカードがAppleの
WWDCカンファレンスで紹介されました

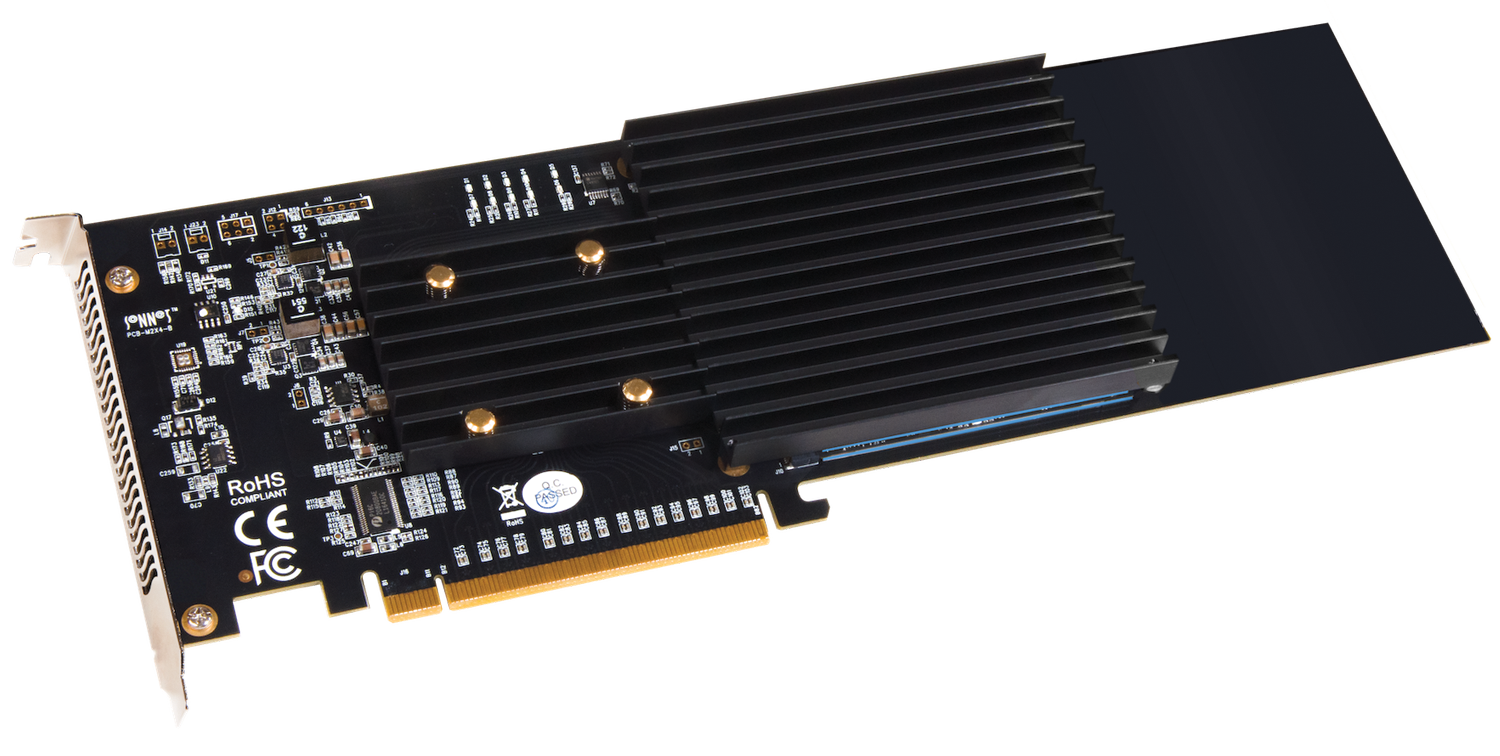

ヒートシンク付き

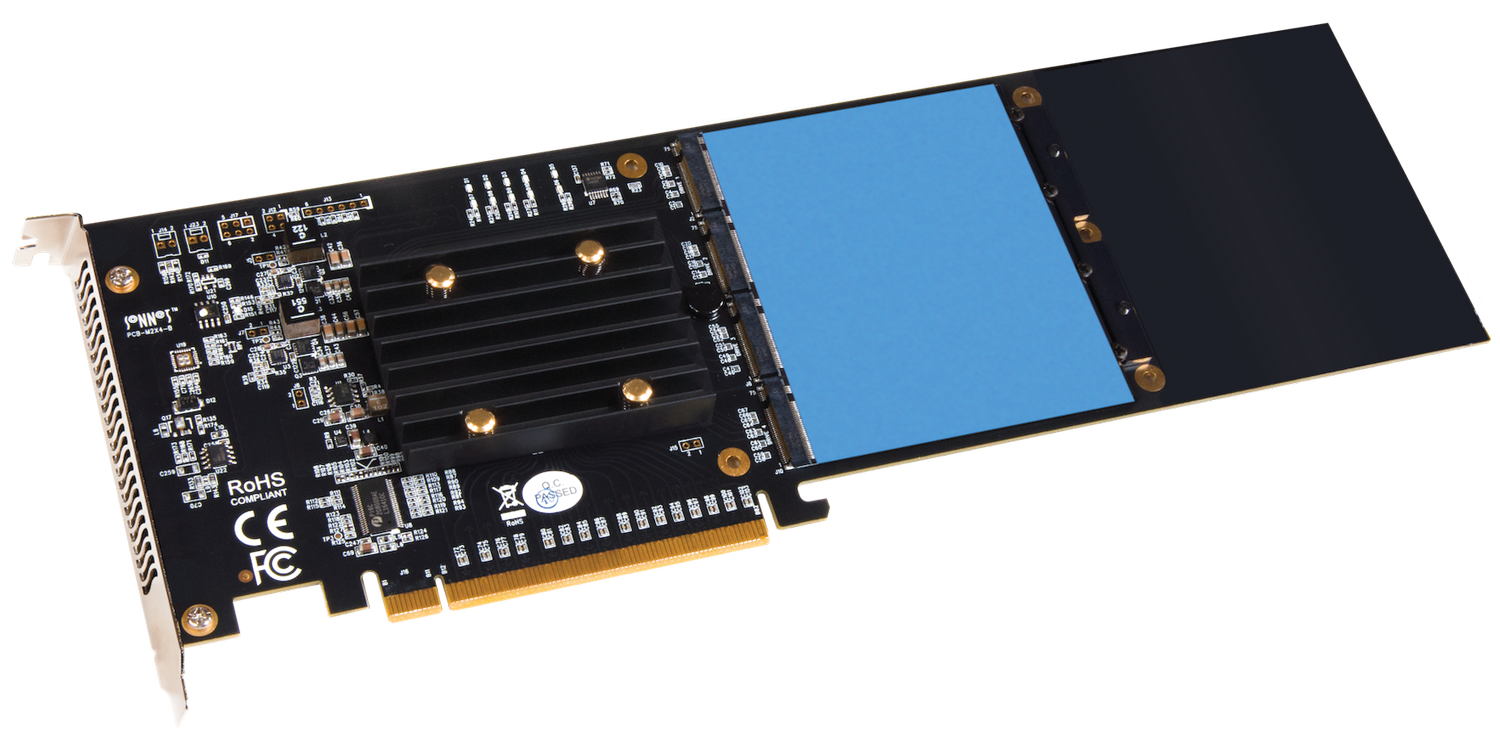

ヒートシンクなし

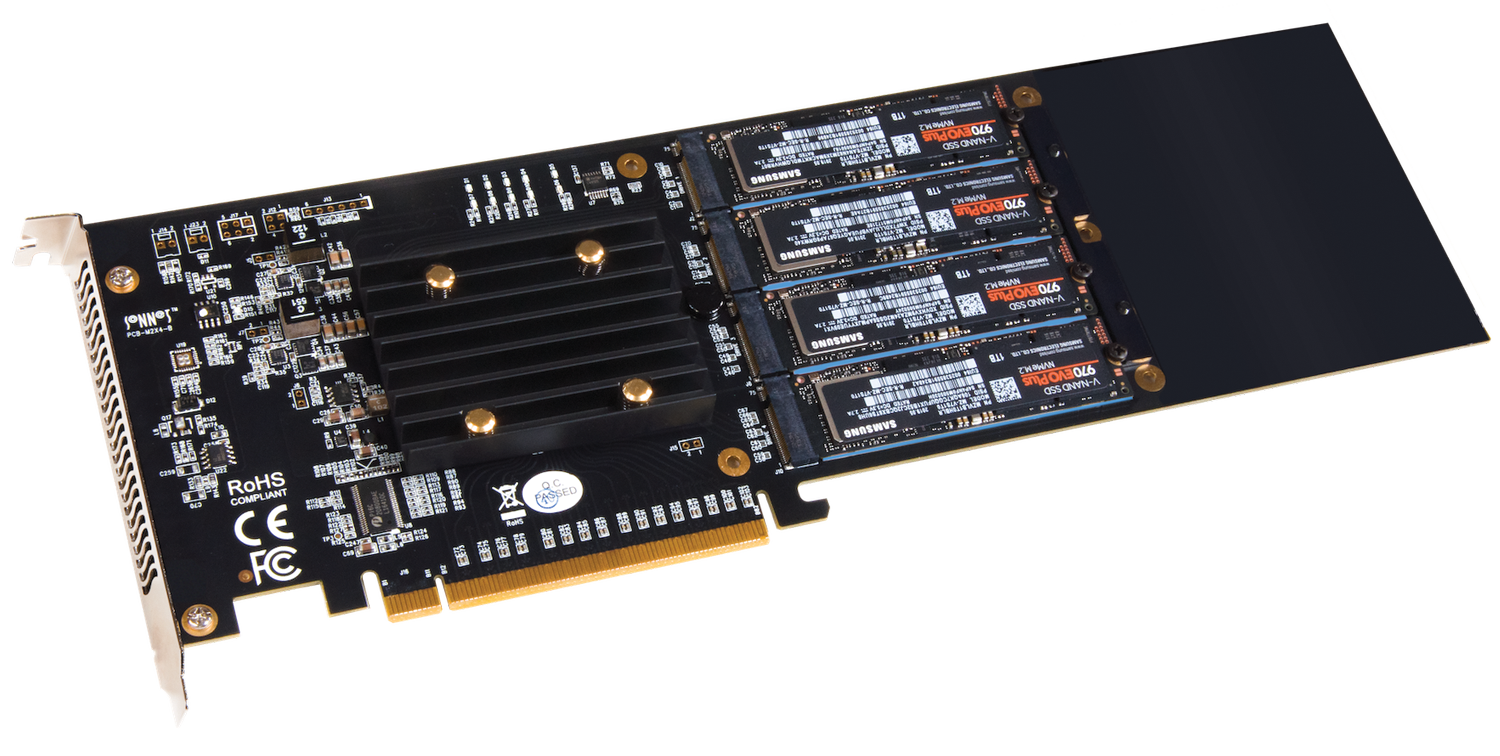

M.2 NVMe SSDsを使用

サイレントでクールなランニング
スローダウンや熱スロットリングはありません。

非常に大きなファイル転送を実行すると、SSDが大幅に熱くなります。 これは、ほとんどの競合するカードに問題をもたらします。これらのカードは、このタスクに不十分な冷却を提供し、インストールされたSSDが組み込みの熱スロットリング保護機能をアクティブ化できるためです。熱スロットリングは、SSDのパフォーマンスを大幅に低下させ、冷却を可能にします。 Sonnetは、熱スロットリングを防止するサイレント冷却ソリューションを備えたM.2 4x4 PCIeカードを設計し、SSDが常に高性能を維持できるようにしました。

サンダーボルトポート
1本のケーブルで4つのSSDを接続

Thunderbolt接続を取得しましたが、PCIeカードスロットがありませんか? SonnetのM.2 4x4 PCIeカードは、フルレングスのPCIeカードを受け入れるThunderbolt 3拡張システムの1つでの使用に最適です。 このコンボを使用すると、Thunderbolt 2またはThunderbolt 3ポートを備えたMacコンピューター、またはThunderbolt 3ポートを備えたWindowsまたはLinuxコンピューターに最大4つのSSDを追加できます。

シンプルでS.M.A.R.T

Sonnet M.2 4x4 PCIeカードをシステムに統合するのは簡単です。NVMeに準拠しているため、必要なドライバーが自動的にインストールされます。 M.2 4x4は、オペレーティングシステムの組み込みドライブフォーマットユーティリティを使用してSSDをフォーマットします。 SSDヘルスモニタリングはS.M.A.R.Tを通じてサポートされています。(自己監視、分析、およびレポート技術)データレポートも。

製品仕様

基本仕様

Macの互換性
・MacPro®5、(2010年半ばおよび2012年半ば)フルレングスのx16PCIeスロットが利用可能
・Mac Pro 7,1(2019)–完全なパフォーマンスを得るにはx16 PCIeスロット(スロット3、4、または5)を使用します
・macOS®10.13.6+ (4)
・macOSCatalina互換
Windowsの互換性
・フルレングス、フルハイトのx16 PCIeスロットが利用可能なコンピューター(PCIe分岐は不要)
・Windows 10(64ビット版バージョン1809以降)
Linuxの互換性
・フルレングス、フルハイトのx16 PCIeスロットが利用可能なコンピューター(PCIe分岐は不要)
・Linuxカーネル5.0以降
Thunderboltの互換性
・利用可能なフルレングスx16PCIeスロットを備えたThunderbolt3または2からPCIeカード拡張システムを介したThunderbolt3またはThunderbolt2ポートを備えたMacコンピューター
・利用可能なフルレングスx16PCIeスロットを備えたThunderbolt3からPCIeカード拡張システムを介したThunderbolt3ポートを備えたWindowsコンピューター
・利用可能なフルレングスx16PCIeスロットを備えたThunderbolt3からPCIeカード拡張システムを介したThunderbolt3ポートを備えたLinuxコンピューター
部品番号
FUS-SSD-4X4-E3S
保証
2年
フォームファクター
フルレングス、フルハイトのコンピューターカード
内部コネクター
4つのMキー(NVMe)M.2ソケット
サポートされているSSD
M.2 2280 NVMe PCIe SSDs
対応SSD一覧
https://sonnettech.com/support/downloads/manuals/M2_compatibility.pdf
サポートされているSSD互換性チャート
https://sonnettech.com/support/downloads/manuals/M2_compatibility.pdf
ブートサポート-マックOS
Single SSD使用時
・MacPro (2019)
・Mac Pro 5,1 (Mid 2010 & Mid 2012)*5
・Thunderbolt 3搭載Mac
ブートサポート-Windows、Linux
非対応
RAIDサポート
・RAID 0:macOS & Windows(ソフトウェアRAID)
・RAID 5:macOS(要RAID5対応ソフト)
NVMEサポート
対応
SMARTステータスデータレポートのサポート
対応
パッケージ内容
Sonnet M.2 4x4PCIeカード、熱転写パッド、SSD取り付けネジ、取扱説明書
サポートリンク
ドライバー、ドキュメント、FAQ
https://www.sonnettech.com/support/kb/kb.php?cat=567#position_content
製品マニュアル
https://www.sonnettech.com/support/downloads/manuals/sonnet_m2_4x4_pcie_card-s_qsg.pdf

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
