Sonnet

Allegro USB-C 4-Port PCIe Card 【USB3C-4PM-E】

カテゴリー: PCパーツ > 拡張インターフェース

【USB3C-4PM-E】デュアルコントローラーとUSB-C充電対応の4ポート付きスーパースピードUSB-C 10Gbps PCIeカード

Allegro USB-C 4-Port PCIe Card 【USB3C-4PM-E】

JAN/UPC:0732311012648
メーカー型番:USB3C-4PM-E
TEKWIND型番:SNT-USB3C-4PM-E

【USB3C-4PM-Eの主な特長】

  • 10GbpsハイスピードUSB-C
  • 高速ドライブ間転送用デュアルコントローラー
  • USB-C充電&シンクロ
  • 最大7.5W×4ポート

この製品を問い合わせる


製品の特徴

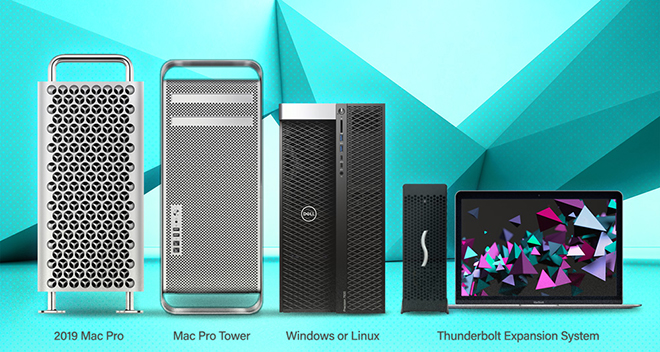

Mac Pro、Windows、Linuxコンピューターに、4つのPCIeスロット付きUSB-C 10Gbpsポートと、ThunderboltにPCIeカード拡張システムを実装。

SSDを拡張する場合、最高速のUSB 3.2 Gen 2ドライブを用意すると、800MB/秒のデータ転送を実現し、さらに大半はバスパワーで駆動可能です。現状では、新型モデルを含む多くのデスクトップコンピューターが備えるのは旧世代のUSBインターフェースであり、バス駆動でUSBドライブをサポートできず、パフォーマンスが発揮できないケースがあります。そうした障害を克服する方法があります。USB-C® 4-Port PCIe(1) カードを、お使いのPCIeスロット付きMacPro®、Windows® PC、Linux®(2)コンピューターにインストールするか、Thunderbolt™をPCIeカードの拡張システムにインストールすれば、高速USBドライブを最大性能でサポートできるようになります。

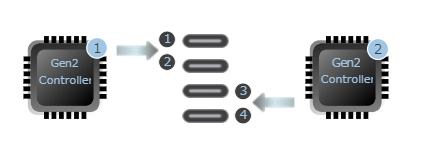

2つのコントローラー、4つのポート

2つの10Gbps USB 3.2 Gen 2コントローラーと4つのUSB-C ポートを持つAllegro PCIeカードは、USB 3.0やUSB 3.1 Gen 1ポートの約2倍の転送速度を実現します。オンボードの2つのコントローラーにより、Allegroカードはドライブ間の高速転送を実現し、データのアップロード、ダウンロードを高速化します。

主な特長

  • 4つのスーパースピードUSB-C 10Gbpsポート ー PCIe付きMac Pro、Windows PC、Linuxコンピューターに4つのUSB-C 10Gbpsポート、またはThunderboltにPCIeカード拡張システムを実装。
  • パワフルなパフォーマンスのDual USB 3.1 Gen 2コントローラー— USB 3.0およびUSB 3.1 Gen 1の最大2倍の速さでのデータ転送をサポートし、接続したドライブとのデータ転送速度を向上
  • Powered Port — USB-CバスパワーSSD、SSD RAID、ハードディスクを、ポートあたり最大7.5Wの電力でサポート
    プロテクトされた電力配給 - 独立した電力調節機能が各ポートを分離することで、切断を引き起こすクロスカップルの電力障害を予防します。リセット可能なデバイスオーバーカレントヒューズが、カードとコンピューターを保護し、簡単なシャットダウンによりリセットします。
  • 幅広いUSBデバイスへの対応と互換性 — ストレージ、ハブ、その他USB-IF準拠のUSBデバイスをサポートします。
  • USB 3.2 Gen 2 to Thunderbolt拡張システムにUSB 3.2 Gen 2を追加- Thunderbolt to PCIeカード拡張システムに4つのスーパースピードUSB-C 10Gbpsポートを追加します。
  • デバイス接続はホットスワップ可能 - コンピューターをシャットダウンせずに、デバイスのプラグイン接続、取り外しが可能です。
  • 簡単なインストール — 対応するPCIeスロットであれば迅速かつ簡単にインストールが可能です。

スピードとパワー

4つのポートを単一のUSBコントローラーで分離するシンプルなハブ構造の4ポートUSBカードと異なり、SonnetのAllegro PCIeカードは、最大800MB/秒で単一のUSB 3.2 Gen 2 SSD RAIDデバイスからのデータ転送をサポートします。USB 3.1 Gen 1やUSB 3.0アダプターカードと較べて、転送時間は約半分になります。このデュアルコントローラー設計により、2台のドライブを接続した場合、それぞれで最大660MB/秒でのデータ転送を可能にします。4台のドライブを接続した状態で、各ポートは同時に毎秒300 MBの転送をサポートします。

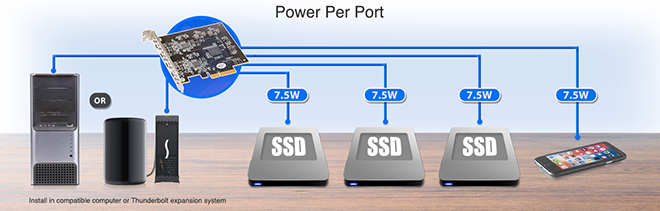

Allegroカードは、各ポートに7.5Wの電力を供給し、USBバスパワーのハードディスクとSSDをサポートするので、AC電源アダプターなしに使用することができます。

Sonnet Port Powerの利点

通常のUSBアダプターカードとは異なり、SonnetのAllegro PCIeカードは、接続されたドライブにポート経由で電力を供給する上で、電源のインテリジェントな管理と供給に重点を置いた設計がなされています。

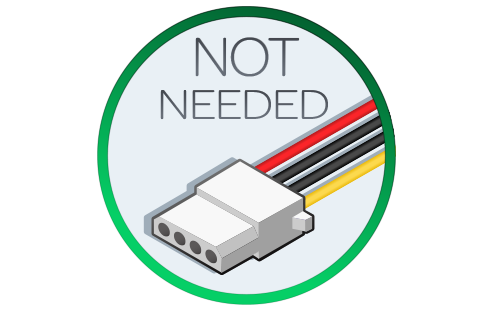

補助電力は不要

通常のUSB-Cカードは、電源を別に接続する必要があります。SonnetのAllegroでは、接続したスロットからドライブの駆動に必要な電力が供給されます。このため、電源コネクターの有無に関わらず、各種コンピューターやThunderbolt拡張システムにSonnetカードを取り付けることができます。

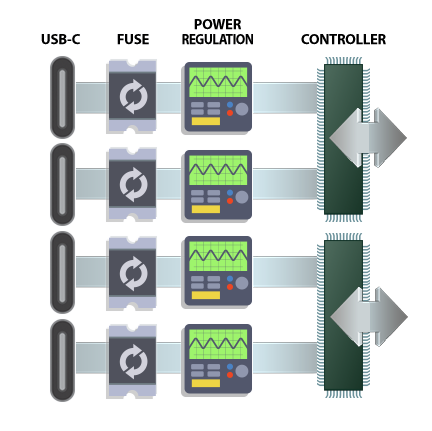

独立したポートごとの電源管理

一般的なUSB-Cカードでは、ドライブの接続や切断時に、ドライブを強制オフする(自動切断)ような貧弱な電源管理が提供されています。Allegroカードは、各ポートを隣接ポートの電源グリッチから保護し、すでに接続されているドライブの自動切断を防ぎます。

リセット可能なヒューズ

通常のUSB-Cカードとは異なり、Allegroカードは各ポートにリセット可能なヒューズを備え、ケーブルや周辺機器に障害が発生した場合、カードとコンピューターを保護します。ヒューズが飛んでも、コンピューターをシャットダウンして再起動するだけで、簡単にリセットできます。

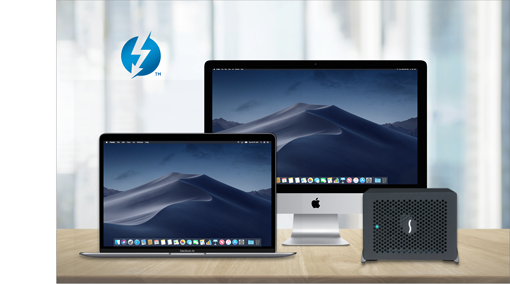

Thunderbolt MacにUSB 3.2を追加

Thunderbolt付きのMacにPCIeスロットがなかったらどうでしょう?Allegroは、Echo Express™ と xMac™ デスクトップとラックマウントシステムを含むSonnetのThunderbolt 2やThunderbolt 3に、PCIeカード拡張システムを付加する理想的なシステムです。

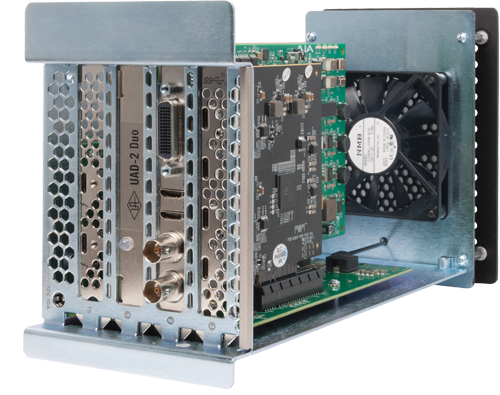

マルチスロットThunderboltシステムのスロットを拡張するパーフェクトなソリューション

PCIeカード拡張システムとしてThunderbolt 2やThunderbolt 3にAllegro USB-C 4ポートPCIeカードを接続すると、とても安価にスーパースピードのUSB-C 10Gbpsポートをコンピューターに増設することができます。



幅広いデバイスのサポート、簡単なインストール

Allegro PCIeカードは、自動デバイス設定ができ、USB-IF準拠のすべてのUSB周辺機器で動作する、ホットプラグ対応およびホットスワップ対応のデバイス接続をサポートしています。このフルハイトのSonnetカードは、PCIe x4(メカニカル)または、それ以上のスロットに簡単にインストールできます。

スペック

パートNo.
USB3C-4PM-E Allegro USB-C 4ポートPCIeカード
ハードウェア
保証 2年間
形状 PCIeコンピューターカード
バスインターフェース PCI Express 2.0×4
サポート機器
  • 業界標準のUSB 3.2 Gen 1、Gen 2と2x2/USB 3.1 Gen 1と2/USB 3.0, 2.0, 1.1
  • Thunderbolt 3専用周辺機器はサポート外
バスパワー機器に対応
  • HD/SSD/SSD/RAID
  • USB Type-C充電用にポートごとに1.5Aを供給
  • 動作または充電用に7.5W/ポート
ケーブル規格
  • USB-C 10Gbps
  • USB-C 5Gbps(非推奨)
  • Thunderbolt 3 40Gbps(0.5-, 0.7-, 0.8-メートルケーブルのみ)
  • Thunderbolt 3 20Gbps
チップセット ASMedia 3142(6)
RoHS準拠 Yes
同梱品
  • Allegro USB-C 4ポートPCIeアダプターカード
USBサポート
規格 OHCI(Open Host Controller Interface)/EHCI(Enhanced Host Controller Interface)/xHCI(eXtensible Host Controller Interface)規格に準拠
UASP macOS 10.10、10.12+/Windows 10上で、SCSIプロトコルでUSBをアタッチ
オルタネーターモードをサポート No
チップセットスループット 結合ポートスループット20Gbps
サポートデバイス数 最大62台
ホットプラグ ホットプラグとホットスワップによる機器接続をサポート
ブートサポート ブーティングをサポートするコンピューター無し(現時点)

仕様は予告なしに変更されることがあります。

MacOS互換性

  • Mac Pro® 3,1(2), 4,1, 5,1, or 7,1 (2019 Mac Pro)
  • macOS 10.10.5/10.12.6+(3)(macOS 10.11は非互換)
  • macOS Catalina互換

Windows互換性

  • PCIeスロット装備のコンピューター
  • Windows 10/8.1/7
  • Windows Server 2016/2012/2008(64bit版)

Linux互換性

  • PCIeスロット装備のコンピューター
  • Linux 5.1.9+カーネル(LTSバージョンのみ)

Thunderbolt互換性

  • Thunderbolt 2またはThunderbolt 3 PCIe拡張システム(3)インストール時、Mac、Windows、Linuxで3台のUSB機器をサポート
  • macOS 10.12.6
  • Windows 10 Build 1709以上(64ビット版)

テクニカルノート

  1. USB 3.1 Gen 2に代わりUSB 3.2 Gen 2に準拠。(ただし、製品パッケージにはUSB 3.1 Gen 2と記載)
  2. PCIe 1.1スロットの帯域幅により、性能が制限を受ける場合があります。
  3. macOS 10.10 and 10.12で10Gbpsに接続された場合、5Gbps接続のエラーがレポートされています。
  4. Security and Privacy System Preferencesで、カーネル拡張でサポートされた充電が認可されていること。(Unlock後に許可)
  5. Thunderbolt 1 PCIe拡張システムとは非互換。
  6. カードはASM 1142コントローラーを使用し、2020年1月以前に出荷
